Para los profesionales que buscan perfeccionar sus flujos de trabajo de gestión de plegado, el sistema ESA S630 ofrece soluciones de optimización inigualables. Quizá se pregunte cómo aplicar las mejores prácticas para maximizar la eficiencia y agilizar las operaciones, y esta guía está diseñada para responder a ello.

Este artículo comparte estrategias prácticas para aprovechar todo el potencial de Bend Management de ESA S630. Al adoptar estos métodos, transformará sus operaciones de plegado: aumentará la precisión, reducirá el tiempo de inactividad y, en última instancia, incrementará la producción. Veamos los pasos que convierten la gestión de plegado ordinaria en un proceso optimizado y de alto rendimiento.

Aprovechar la función de última plegada

Para aumentar la eficiencia en las operaciones de plegado, es fundamental dominar la función «Última plegada» del sistema Bend Management de ESA S630. Esta función actúa como mecanismo de protección al marcar la última plegada en una sección de procesamiento, evitando la inserción accidental de plegados adicionales. Cuando se utiliza correctamente, ayuda a los operarios a mantener secuencias de procesamiento precisas y sin errores; puede identificarla por el icono de última plegada ubicado en la esquina superior derecha de la figura siguiente:

Integrar la función «Última plegada» en su flujo de trabajo de ESA S630 puede mejorar significativamente la precisión, especialmente al manejar secuencias de plegado complejas con múltiples pasos.

Aprovechar al máximo la página de funciones de la máquina

En el software Bend Management de ESA S630, la página «Funciones de la máquina» es clave para mejorar el control de la máquina durante el plegado. Aquí, los operarios pueden configurar funciones personalizadas para cada plegado y adaptar el rendimiento a tareas específicas.

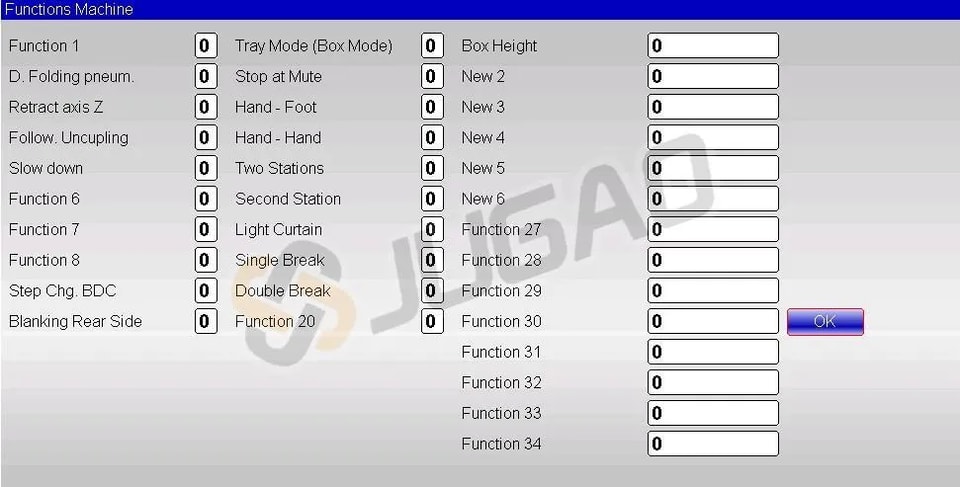

Para acceder a esta función: pulse el botón correspondiente en la página Editor y luego seleccione la opción 9>> Funciones de la máquina. La ventana emergente ofrece una gama de ajustes para afinar las operaciones:

• Función neumática de plegado: Activa la elevación neumática de los punzones, garantizando precisión para los plegados tipo holandés.

• Función de retracción del eje ZAjusta los ejes Z1 y Z2 según el “valor de desviación Z” para mantener la precisión del proceso.

• Función de desacoplamiento del seguidor: Ejecuta un ciclo de liberación para controlar el movimiento del componente seguidor.

• Función de desaceleración: Mantiene el ariete descendiendo a baja velocidad, mejorando el control durante el ciclo de plegado.

• Función de cambio de paso BDC: Permite realizar ajustes de plegado en el punto muerto inferior, mejorando la precisión.

• Función de desactivación del lado trasero: Funciona con los sistemas de seguridad MCS para desactivar la viga trasera cuando sea necesario.

• Funciones de modo bandeja (modo caja) y altura de caja: Garantizan el plegado seguro de piezas con forma de caja mediante sistemas “láser seguro”.

• Función de parada en silencio: Permite pausar cuando se producen cambios de velocidad dentro del sistema “láser seguro”.

• Funciones de mano-pie y mano-mano: Proporcionan control manual de parada en los puntos de silencio para un funcionamiento flexible.

• Funciones de dos estaciones y segunda estación: Gestionan el funcionamiento con doble pedal cuando se utiliza el sistema “láser seguro”.

La página “Funciones de la máquina” es esencial para un control preciso en ESA S630 Bend Management: permite adaptar las operaciones a las necesidades específicas de cada pieza, garantizando eficiencia y seguridad.

Métodos prácticos para guardar programas

La gestión eficiente de programas es fundamental para unas operaciones fluidas en ESA S630 Bend Management. A partir de la versión 10.1, los formatos de los programas de trabajo se han ampliado para incluir 20 funciones. Aunque la versión 10.x admite formatos de programa anteriores, no ofrece compatibilidad hacia atrás; por ello, cuando sea necesario, deberá guardar los programas en formatos compatibles con versiones previas.

Resumen del guardado de versiones

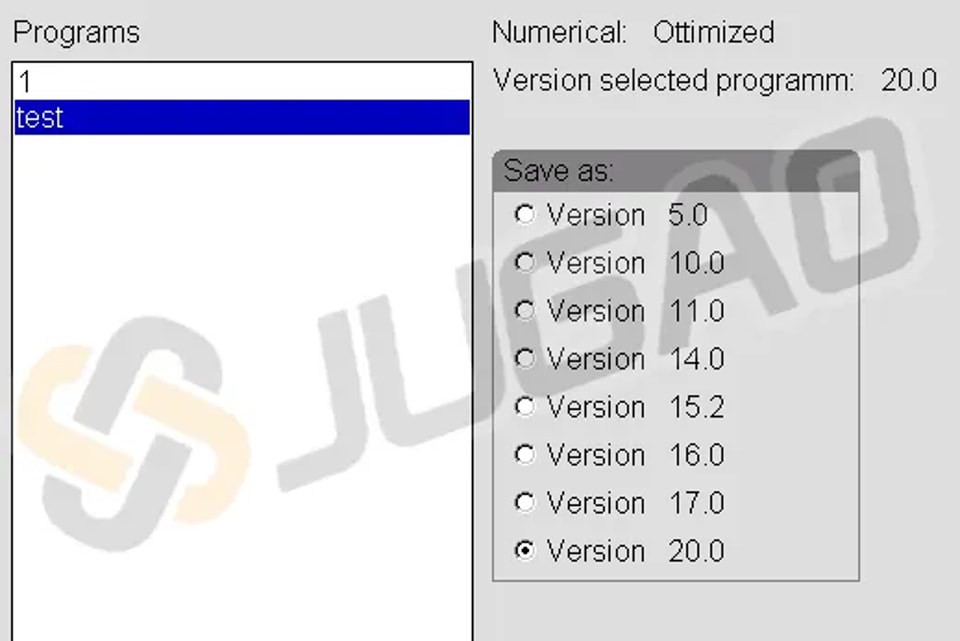

La página Guardado de versiones simplifica la gestión de programas al mostrar los programas actuales, sus índices de versión, las casillas de verificación para seleccionar las versiones de guardado de destino y las teclas de función como [Guardar como…] y [Guardar TODO como…].

Guardar un único programa numérico

Para guardar un programa en un formato compatible con una versión anterior:

1. Vaya a la interfaz de Lista de programas.

2. Haga clic en [Guardar versión] para abrir la página de guardado.

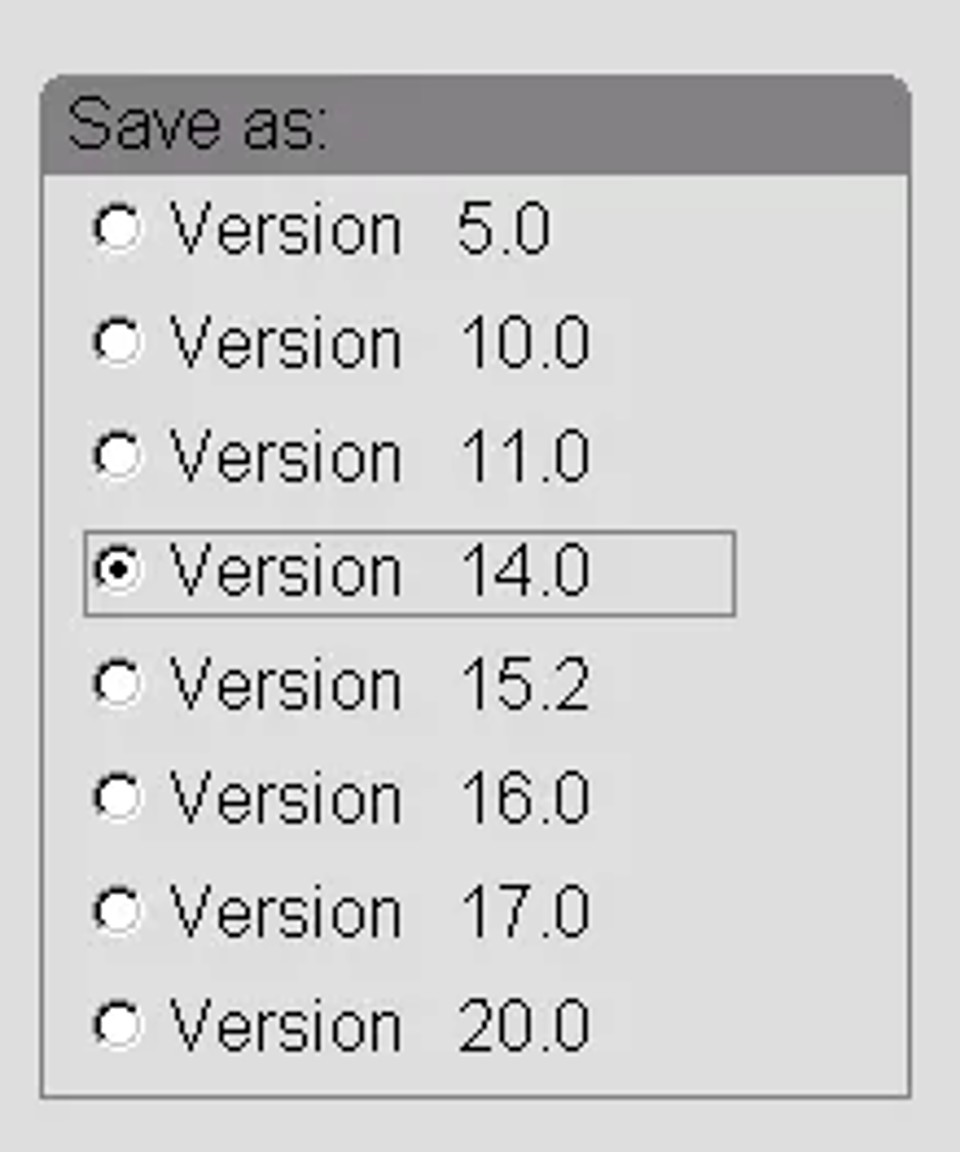

3. Utilice la pantalla táctil para seleccionar el formato deseado (por ejemplo, Versión 14.0).

4. Pulse [Guardar como…] para asignar un nombre al programa y completar el guardado.

Guardar todos los programas

Para guardar todos los programas existentes a la vez:

1. Abra la Lista de programas.

2. Acceda a la página de guardado haciendo clic en [Guardar versión].

3. Utilice la pantalla táctil para elegir el formato de destino (por ejemplo, Versión 14.0).

4. Inserte una unidad USB formateada en la máquina.

5. Seleccione [Guardar todos como…] para guardar todos los programas en la unidad USB.

Estos métodos mejoran la fiabilidad y la eficiencia de ESA S630 Bend Management, garantizando un fácil acceso a los programas y compatibilidad entre distintas versiones del sistema.

Perfeccionar las estrategias de utillaje

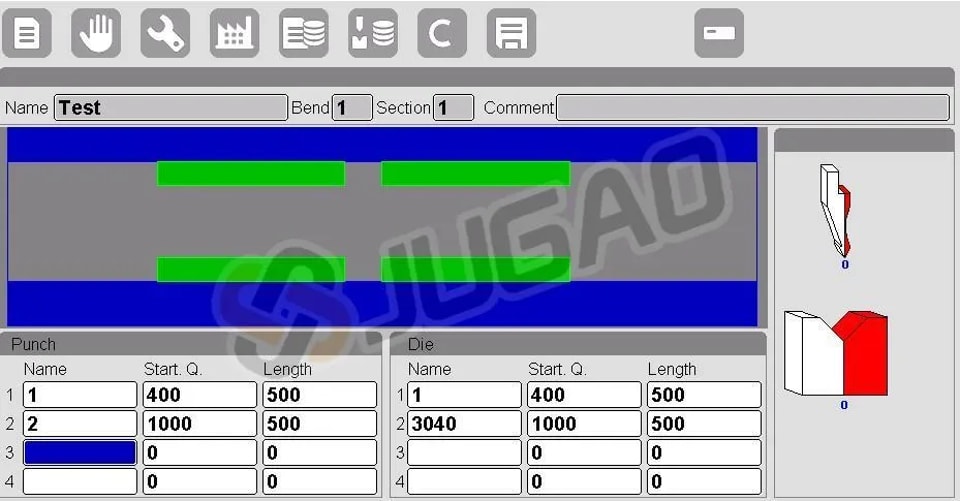

La gestión eficaz de ESA S630 Bend Management depende del uso experto de la página “Tooling”, que gestiona las estaciones de trabajo y calcula automáticamente las posiciones del eje Z. Para abrir esta página: vaya al Editor y luego elija la opción 11 >> Tooling. La interfaz muestra una vista frontal de la máquina, donde los iconos de “dientes” representan las herramientas y las ventanas de control se encuentran en el lado derecho.

En la parte inferior de la página, dos ventanas clave muestran detalles de hasta cuatro estaciones de trabajo, incluidos:

• Número de estación de trabajo: Especifica qué estación de trabajo está activa (de 1 a 4).

• Identificación de la herramientaHaga coincidir los nombres de las matrices y los punzones con las herramientas indicadas.

• Medidas: Introduzca las dimensiones iniciales, calculadas desde el punto 0 si está habilitada la opción “Distance 0-inside shoulder”.

• Longitudes de las herramientas: Introduzca la longitud de las herramientas para cada estación de trabajo.

Al utilizar estas funciones, puede mejorar ESA S630 Bend Management: garantizando una selección precisa de herramientas, simplificando el mantenimiento y aumentando la eficiencia general en el trabajo del metal.

Navegar por otras páginas del menú

Para que ESA S630 Bend Management funcione sin problemas, es necesario saber cómo navegar por las páginas clave del menú. Así es como se usan las funciones esenciales:

Apagado del NC

Para apagar el sistema CNC de forma segura:

1. Pulse dos veces el botón designado para abrir el menú.

2. Seleccione la opción 5>> Shut Down.

Visualización de la versión del software

Para consultar los detalles del software (incluida la versión SW):

1. Pulse dos veces el botón designado para acceder al menú.

2. Elija la opción 6>> Version.

Visualización o cambio del logotipo

Para comprobar o modificar la visualización del logotipo:

1. Pulse dos veces el botón designado para abrir el menú.

2. Seleccione la opción 7>> Logo.

Dominar estas funciones básicas del menú le garantiza un control personalizado y eficiente del sistema ESA S630 Bend Management.

Uso de la selección remota de programas

Para usar el modo de selección remota de programas, primero debe preparar los recursos necesarios y configurar correctamente el CNC. Para obtener pasos detallados de configuración, consulte el Manual de Parámetros de la Máquina proporcionado por el fabricante; así se garantiza que el modo funcione según lo previsto.

Preguntas frecuentes (FAQ)

¿Cuáles son los primeros pasos para configurar Bend Management de ESA S630 en una máquina nueva?

Empiece consultando el manual de usuario de la máquina para conocer las pautas de configuración inicial. A continuación, configure los parámetros del CNC para asegurar la compatibilidad con ESA S630 Bend Management. Por último, verifique todas las conexiones para garantizar una integración fluida de los programas y evitar problemas operativos.

¿Puede Bend Management de ESA S630 admitir programas de plegado personalizados?

Sí, ESA S630 Bend Management está diseñado para gestionar programas de plegado personalizados. Puede configurar el CNC para aceptar estos programas personalizados y ejecutarlos con precisión; esta flexibilidad ayuda a cubrir necesidades de producción específicas y mejora las capacidades generales.

¿Cómo utilizar eficazmente la selección remota de programas con Bend Management de ESA S630?

Para utilizar eficazmente la selección remota de programas, primero prepare todos los recursos necesarios (según las directrices del fabricante). Luego, configure el CNC de acuerdo con las instrucciones del Manual de Parámetros de la Máquina. Una configuración correcta minimiza el tiempo de inactividad y mejora la eficiencia operativa.

Conclusión

Al optimizar ESA S630 Bend Management, un conjunto de estrategias clave puede aumentar considerablemente la eficiencia operativa y reducir el tiempo de inactividad. Si da prioridad a una configuración precisa, aprovecha la selección remota de programas y mantiene un mantenimiento periódico del sistema, su plegadora funcionará con un rendimiento óptimo. Estas estrategias trabajan en conjunto para agilizar las operaciones de plegado, mejorar la precisión e incrementar la productividad general.
