Puesta en marcha de prueba de la dobladora de tubos: ¿cómo detectar los errores de instalación lo antes posible?

Después de instalar la nueva máquina dobladora de tubos, ¿cómo podemos confirmar que todo está listo y que la producción puede comenzar con confianza? Mi respuesta es: realizar una rigurosa prueba de producción. Esta es la verdadera prueba antes de que el equipo entre oficialmente en operación. Su objetivo no es solo fabricar unas pocas piezas, sino, más importante aún, detectar cuanto antes los errores de instalación ocultos, evitando más adelante las consecuencias de la pérdida de control de precisión, daños en los moldes o interrupciones de la producción. A continuación, compartiré mis pasos habituales de ejecución de la prueba de producción, los puntos de control clave y cómo sentar las bases para el funcionamiento estable y a largo plazo del equipo mediante una intervención temprana.

¿Por qué es tan crucial la prueba de producción de las dobladoras de tubos después de la instalación?

La prueba de producción se sitúa como una fase de transición entre la instalación y la producción en serie, realizando pruebas de carga integrales de la máquina, las herramientas y los procesos.

La necesidad de la prueba de producción: la mayoría de los errores de instalación no son evidentes en condiciones de vacío, sino que solo se manifiestan bajo carga. La prueba de producción permite detectar y eliminar a tiempo los posibles problemas con el menor coste de ajuste posible.

Objetivos de la prueba de producción:

Estabilidad: verificar el estado operativo general de la máquina

Precisión: confirmar la precisión de doblado y la repetibilidad

Alineación: comprobar el ajuste entre la máquina, las herramientas y los materiales

Solución de problemas: identificar problemas mecánicos y eléctricos relacionados con la instalación.

Cómo preparar la prueba de producción de una dobladora de tubos

Compruebe la nivelación y el anclaje de la máquina.

Antes de iniciar la prueba de producción, siempre compruebo personalmente dos cosas: la nivelación de la máquina y los pernos de anclaje. No subestime esta pequeña desviación de nivelación; puede provocar fácilmente que todos los ángulos de doblado posteriores queden desajustados. Recuerde utilizar siempre un nivel de precisión para comprobar la bancada de la máquina y el bastidor principal. Los pernos de anclaje también deben apretarse de manera uniforme conforme a la norma. Si no se aprietan de forma homogénea, la máquina vibrará durante la prueba y surgirán todo tipo de problemas.

Confirme las conexiones eléctricas e hidráulicas

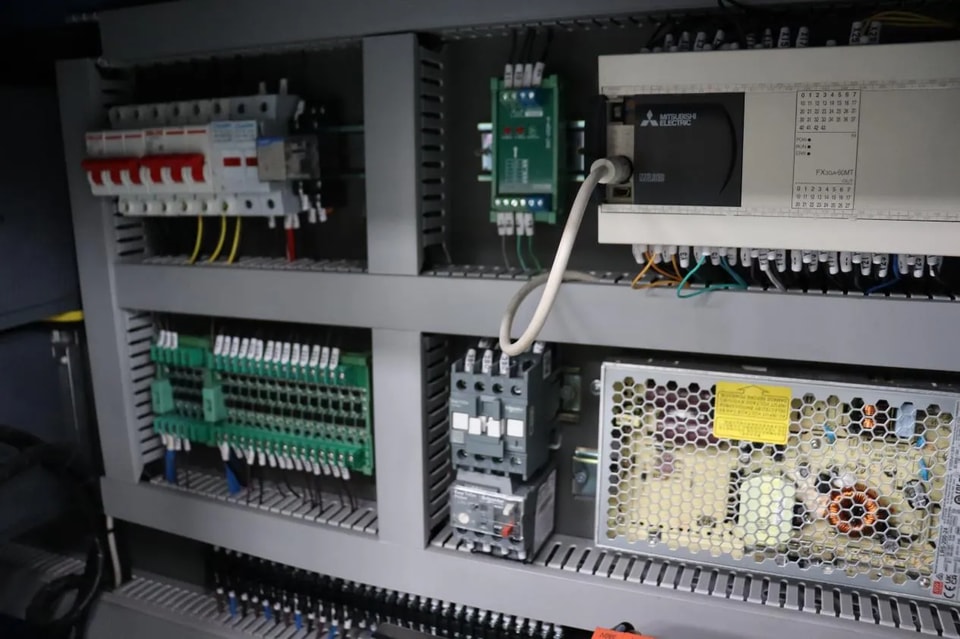

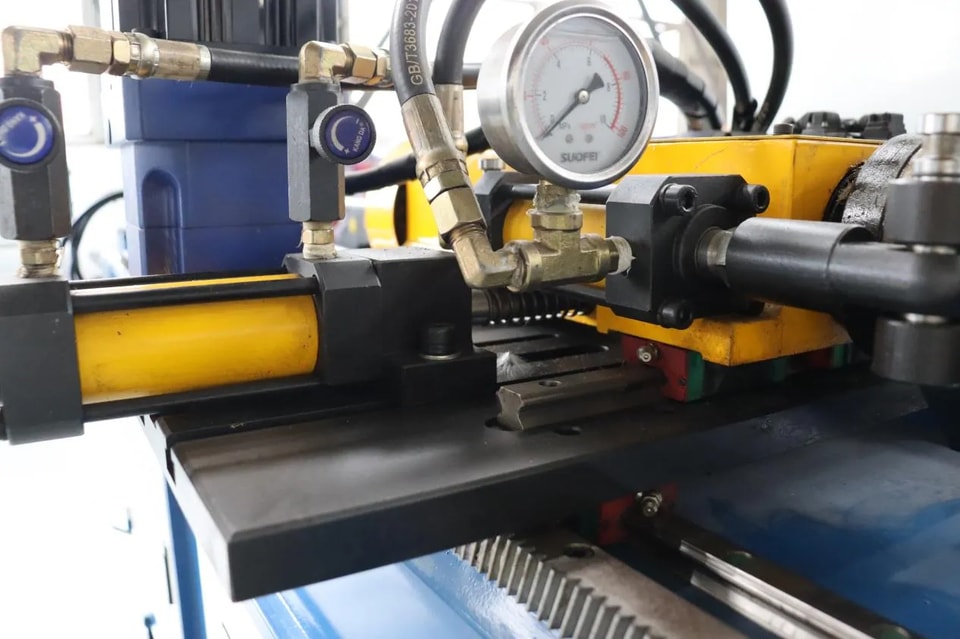

Los errores de instalación suelen ocultarse en los sistemas eléctricos e hidráulicos. Durante la preparación, siempre compruebo: el voltaje y la fase de alimentación, la conexión a tierra, las líneas hidráulicas y los conectores. Cualquier inestabilidad de la alimentación o incluso una ligera fuga puede afectar el control servo y la consistencia del doblado durante la prueba de producción.

Pasos de la prueba de producción de la dobladora de tubos, utilizados para detectar errores de instalación.

Paso 1: Haga funcionar la máquina en vacío

Siempre comienzo la prueba de producción de la dobladora de tubos en vacío. Esto significa hacer funcionar el eje, el dispositivo de sujeción y el mandril sin ningún material cargado.

Escuche atentamente cualquier ruido, vibración o sacudida inusual. Estas señales suelen indicar problemas de alineación o un apriete incorrecto, que son fáciles de solucionar en esta etapa.

Paso 2: Realice la prueba inicial de doblado utilizando una geometría simple.

Puntos clave de la prueba de producción:

Procedimiento inicial: un solo doblado, radio estándar, longitud corta del tubo

Base para la resolución de problemas: si existen errores de instalación, incluso un doblado simple mostrará los siguientes signos: desviación del ángulo, arañazos en la superficie, retorno elástico anormal.

Paso 3: Compruebe la precisión y la repetibilidad del doblado

Durante la prueba de producción, no me concentro solo en la precisión de la primera pieza doblada; para mí es fundamental la consistencia en cada doblado. Mi método consiste en tomar el mismo tubo, doblarlo varias veces y luego comparar los resultados.

Si las piezas dobladas no son consistentes, por lo general se reduce a una de tres razones: la máquina no está nivelada, las herramientas no están alineadas o el bastidor sufrió tensiones durante la instalación. Estos problemas se corrigen fácilmente ahora; descubrirlos después de comenzar la producción en masa causará problemas importantes.

 Identificación de errores comunes de instalación durante la prueba de producción

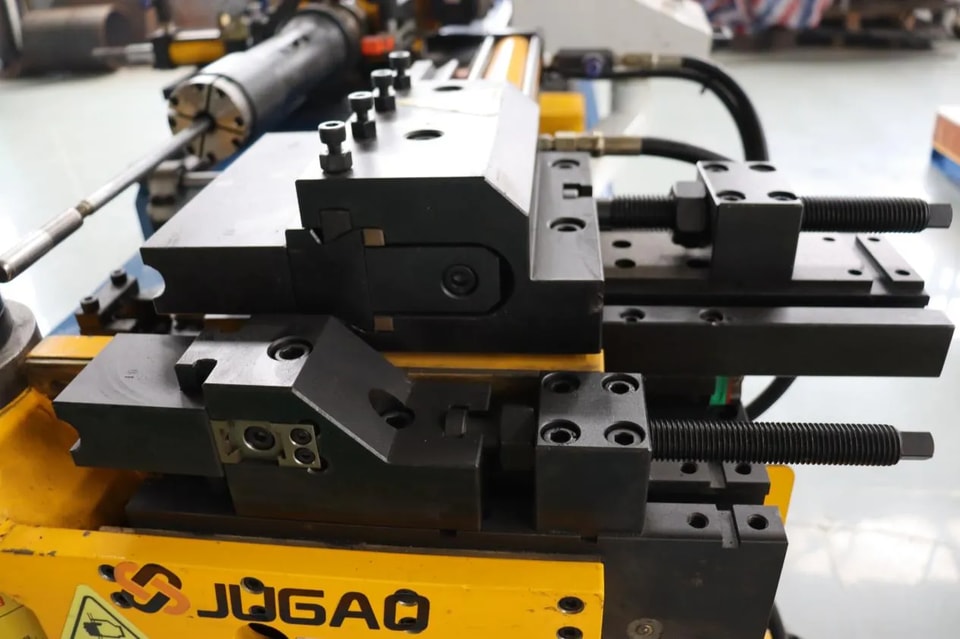

Desviación entre la herramienta de corte y la línea central de la máquina herramienta

Durante la producción de prueba, la desalineación del molde fue el problema más común que encontré. Básicamente hay dos razones: o bien el tubo curvado no se instaló correctamente desde el principio, o el molde no se ajustó adecuadamente después de poner en marcha la máquina.

¿Cómo se detecta? Basta con observar el tubo curvado: si queda plano, si el espesor de la pared es irregular o si hay rayaduras en la superficie, es muy probable que exista una desalineación. Por eso, durante la producción de prueba, es imprescindible verificar claramente esta alineación antes de continuar.

Fuerza de sujeción insuficiente o error de posición del husillo

Al realizar una prueba de curvado de un tubo, si este patina o se arruga, la primera reacción suele ser ajustar el mandril o la fuerza de sujeción. Eso es correcto, pero quiero destacar que, detrás de estos problemas aparentes, la causa raíz suele ser una instalación o alineación incorrecta de la máquina.

Por eso, durante la producción de prueba, ajusto los parámetros mientras observo la respuesta de la máquina. Una máquina correctamente instalada reaccionará de forma estable y predecible incluso ante ajustes pequeños. Si la respuesta de la máquina fluctúa de manera brusca después de modificar los parámetros, entonces hay que volver atrás y revisar si existen problemas de instalación.

Vibración o ruido inesperados bajo carga

Si siente que la máquina vibra durante una prueba de curvado, no lo desestime como un problema menor. En mis muchos años en este sector, la vibración a menudo oculta problemas graves: o bien los pernos de anclaje no están bien apretados, la base de la máquina no está nivelada, o alguna conexión de transmisión sigue teniendo holgura.

Estos problemas no se detectarán durante el funcionamiento en vacío; solo se harán evidentes bajo carga. Por eso, la producción de prueba no es solo un trámite: es la última oportunidad para detectar estos problemas antes de provocar pérdidas importantes.

Cómo ajustar finamente los parámetros durante la producción de prueba de una curvadora de tubos

Ajustar la velocidad de curvado y los parámetros de aceleración

Durante la producción de prueba, nunca me apresuro a trabajar a altas velocidades. Ir despacio y avanzar con regularidad me permite ver con claridad cómo está funcionando la máquina y determinar si un problema se debe a fallos de instalación o a ajustes de proceso incorrectos.

Una vez que la calidad de los tubos curvados se ha estabilizado, aumento gradualmente la presión y la velocidad; esto es seguro y, además, me permite comprender realmente la máquina.

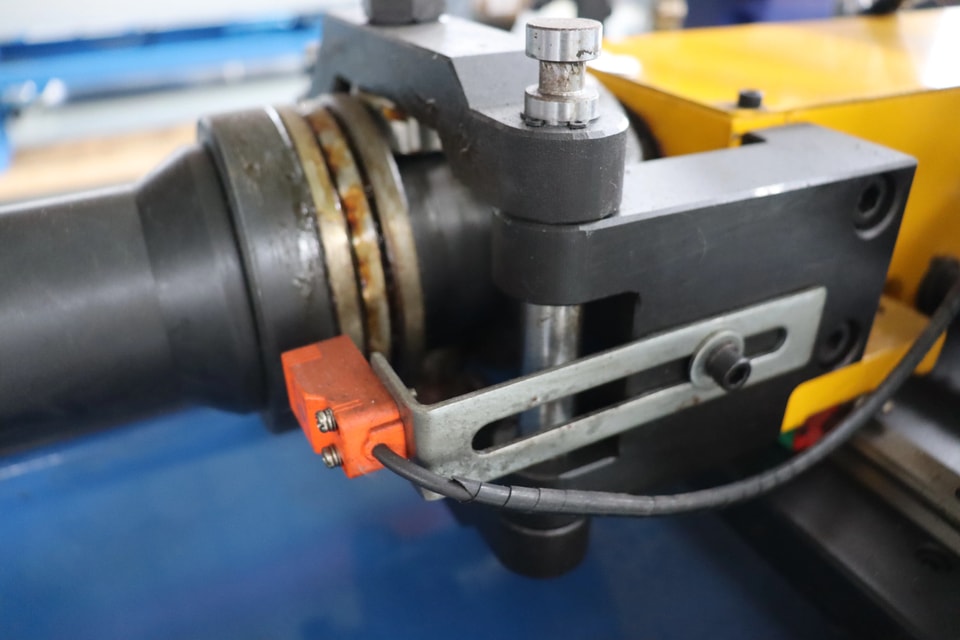

Verificar la precisión de rotación y de avance

Para determinar si una curvadora de tubos está correctamente ensamblada, hay dos indicadores clave que son cruciales: la precisión de rotación y la precisión de avance. Por experiencia, si estos dos valores se desvían durante la producción de prueba, nueve de cada diez veces se debe a que el encoder está desalineado o hay defectos en el ensamblaje mecánico; una vez detectados, deben ajustarse de inmediato y sin demora.
