La alineación precisa del tope trasero es fundamental para lograr dobleces uniformes y de alta calidad en la fabricación metálica. Los dedos de tope desalineados pueden provocar inexactitudes dimensionales, desperdicio de material y retrasos en la producción. Esta guía ofrece un enfoque sistemático para diagnosticar y corregir la desalineación del tope trasero, garantizando el rendimiento óptimo de su plegadora.

Seguridad y preparación

Paso 1: Preparación de la máquina y protocolos de seguridad

1. Apagado:Apague completamente la plegadora y desconéctela de todas las fuentes de alimentación para evitar activaciones accidentales.

2. Requisitos de EPI:Equípese con:

● Gafas de seguridad aprobadas por ANSI para proteger contra escombros proyectados

● Guantes resistentes al corte para manipular componentes afilados

● Calzado con puntera de acero para protección contra impactos

3. Inspección del área de trabajo:Despeje el área de obstáculos y verifique que todas las protecciones de seguridad funcionen correctamente antes de continuar.

Procedimientos de diagnóstico

Paso 2: Acceso al tope trasero y evaluación inicial

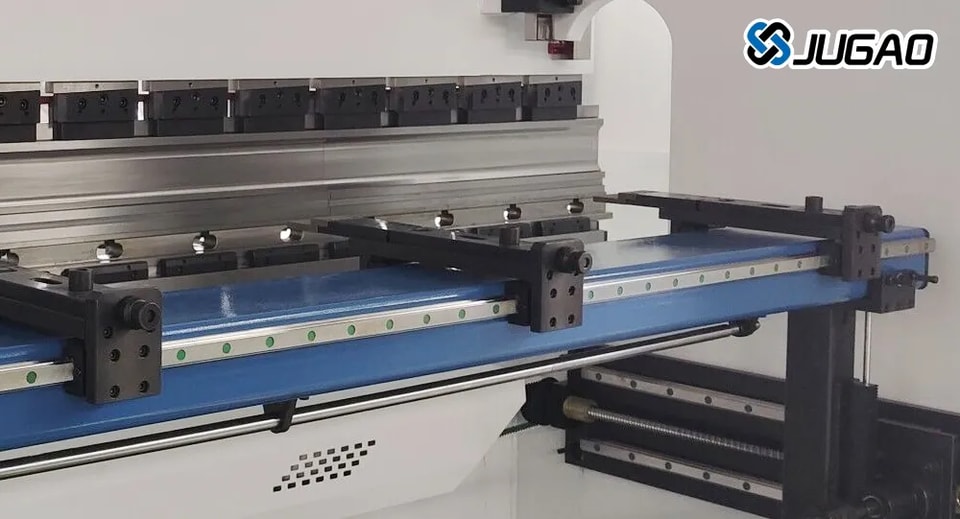

● Localice el conjunto del tope trasero, normalmente situado en la parte posterior de la máquina

● Retire los paneles de acceso necesarios con las herramientas adecuadas (llaves Allen, llaves fijas)

● Inspeccione visualmente:

# Desgaste o residuos en las guías lineales

# Integridad del montaje de los dedos de tope

# Componentes del sistema de accionamiento (husillos de bolas, motores)

Paso 3: Identificación y aislamiento del error

Verificación de la alineación de la viga:

1. Mida desde el tope derecho hasta el borde de la matriz inferior con un calibrador digital (precisión ±0,02 mm)

2. Recoloque el calibre en el extremo izquierdo y repita la medición

3. Interpretación del diagnóstico:

# Mediciones consistentes indican una alineación correcta de la viga

# Las variaciones sugieren problemas de paralelismo de la viga (p. ej., desplazamiento de 2 mm mostrado en la referencia del video)

Verificación de la calibración del tope:

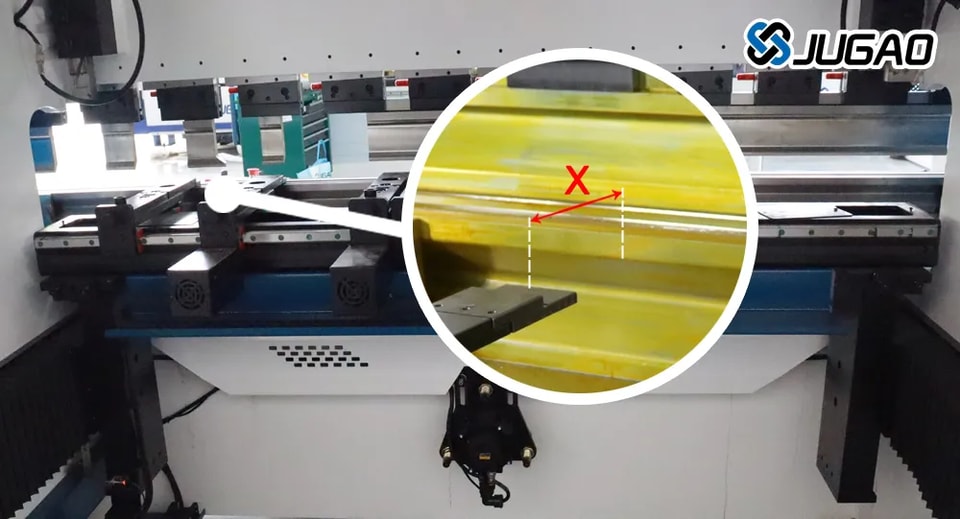

1. Mida varios topes en posiciones programadas idénticas

2. Hallazgos de solución de problemas:

# Mediciones uniformes confirman una calibración correcta

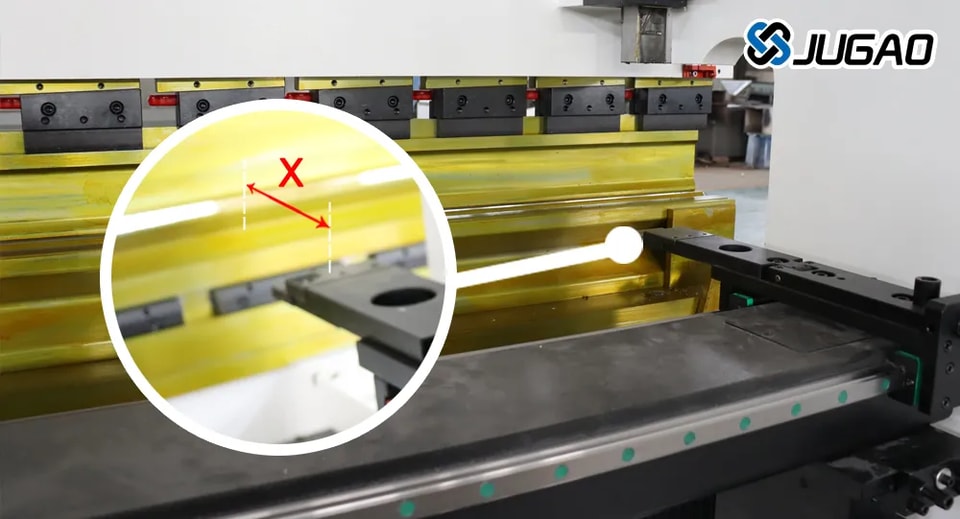

# Las discrepancias (p. ej., variación de 2 mm entre topes) indican que se requieren ajustes individuales

Procedimientos de alineación

Paso 4: Técnicas de ajuste de precisión

Corrección del paralelismo de la viga:

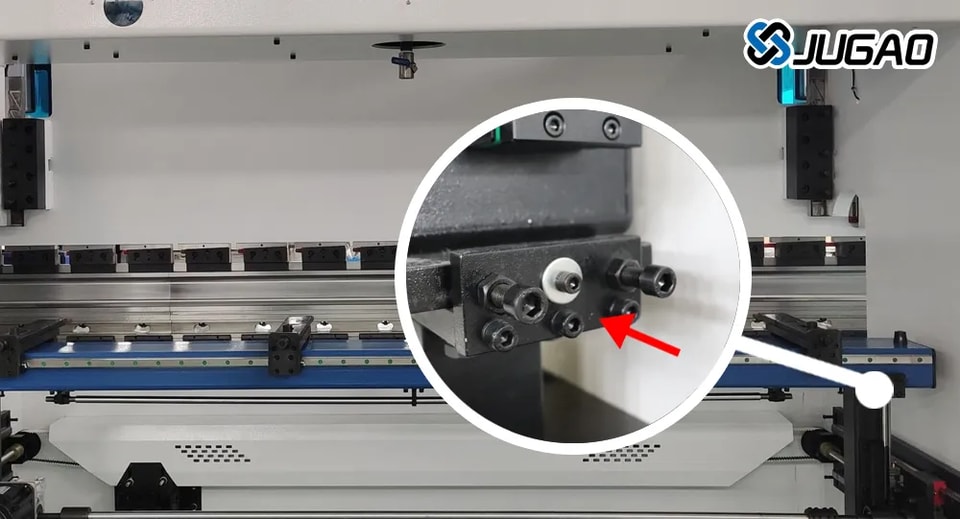

1. Afloje todos los elementos de fijación de ajuste (normalmente tornillos hexagonales M8)

2. Para aumentar la distancia de la viga:

Apriete los tornillos laterales mientras afloja el tornillo central

3. Para disminuir la distancia:

Apriete el tornillo central mientras afloja los tornillos laterales

4. Consejo profesional:Realice ajustes incrementales de 1/4 de vuelta, verificando con relojes comparadores

5. Microajuste de los topes:

6. Afloje los tornillos prisioneros (normalmente dos por tope)

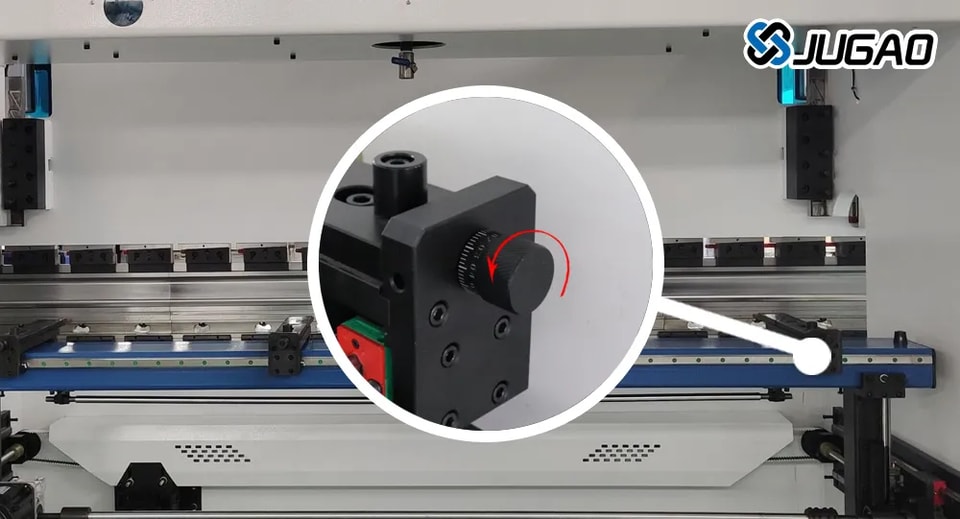

7. Gire los rodillos de ajuste:

# En sentido horario aumenta la proyección

# En sentido antihorario disminuye la proyección

8.Mejor práctica:Utilice galgas de espesores para verificar una precisión de 0,05 mm antes del apriete final

Verificación y aseguramiento de la calidad

Paso 5: Pruebas operativas

1. Vuelva a energizar la prensa plegadora y referencie todos los ejes

2. Ejecute plegados de prueba utilizando:

# Piezas de prueba estandarizadas (p. ej., CRS de 2 mm)

# Instrumentos certificados de medición de ángulos (goniómetros digitales)

3. Criterios de aceptación:

# Tolerancia angular dentro de ±0,5°

# Dimensiones lineales dentro de ±0,1 mm de los valores programados

Paso 6: Puesta en marcha final

1. Complete la lista de verificación de inspección del sistema:

# Verificación del par de apriete en todos los elementos de fijación

# Lubricación de los componentes de movimiento lineal

# Confirmación del funcionamiento del enclavamiento de seguridad

2. Documente los parámetros de ajuste en los registros de mantenimiento

3. Realice una charla informativa con los operarios sobre cualquier cambio de procedimiento

Recomendaciones de mantenimiento

● Realice comprobaciones de alineación cada 250 horas de funcionamiento

● Establezca un programa de mantenimiento preventivo:

# Mensualmente: limpieza y relubricación de las guías

# Trimestralmente: inspección del juego de la tuerca de bolas

# Anualmente: verificación completa de la precisión geométrica

Conclusión

La correcta alineación del tope trasero influye directamente en la calidad de las piezas, la vida útil de las herramientas y la efectividad general del equipo. Al implementar este proceso de ajuste metódico y mantener rigurosos estándares de calibración, los fabricantes pueden lograr una precisión de doblado constante y, al mismo tiempo, prolongar la vida útil de la máquina.
