Método de cálculo del ángulo de doblado de la prensa plegadora

El cálculo del ángulo de plegado de una plegadora CNC suele implicar múltiples factores, entre ellos el tipo de material, el espesor de la chapa, el radio de plegado y el coeficiente de plegado. Los distintos ángulos de plegado y tipos de material requieren diferentes métodos de cálculo y coeficientes. A continuación se muestran los métodos para calcular los ángulos de plegado de diferentes tipos de materiales:

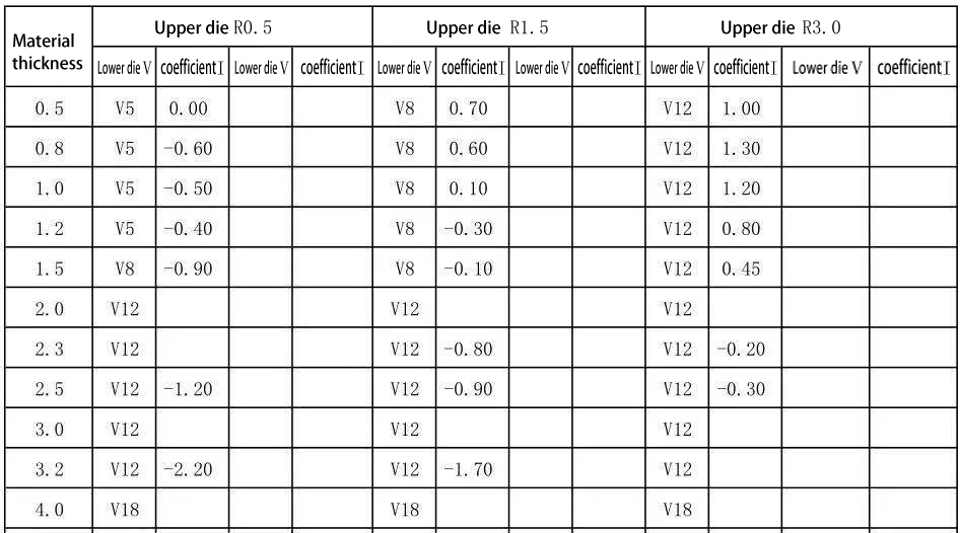

1. Plegado de chapa de hierro: al plegar a 90 grados, el radio R del punzón superior de uso común es 0.5, la V del punzón inferior es 5T y el coeficiente de plegado es 0.4T. La fórmula para calcular el tamaño desarrollado es L1+L2-2T+coeficiente.

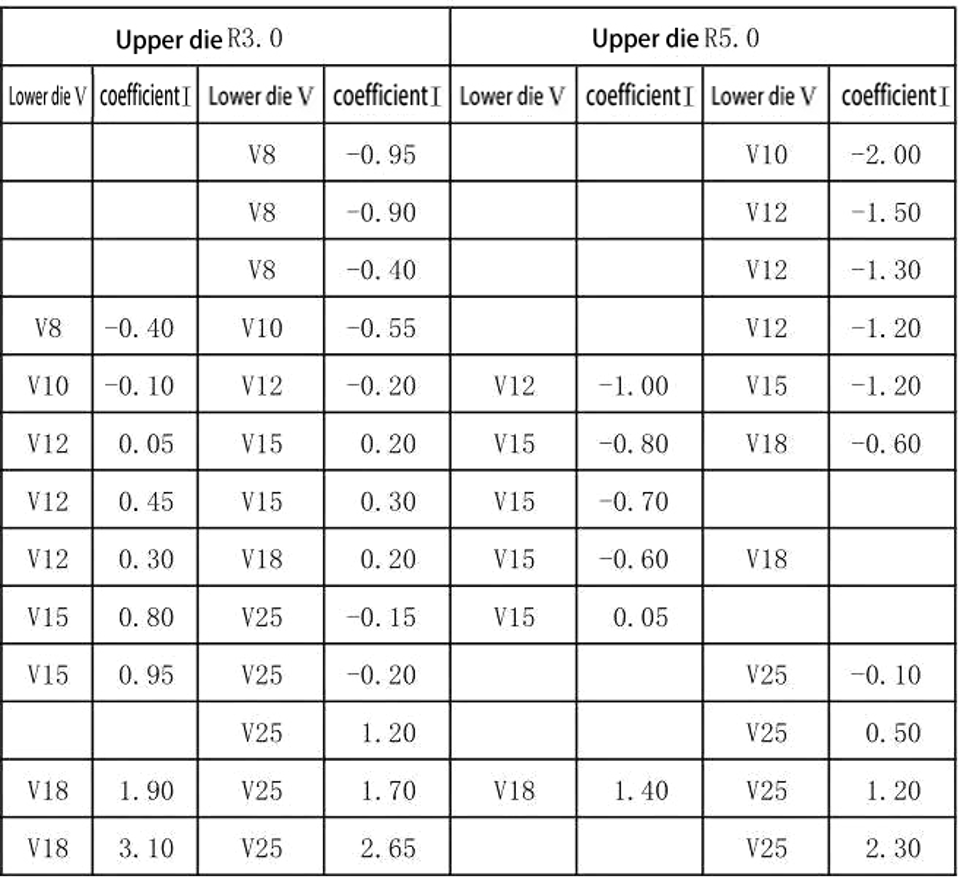

2. Plegado de 60 grados de chapa de hierro (uso de matriz de inserción profunda)

Tamaño desarrollado = L1+L2+coeficiente

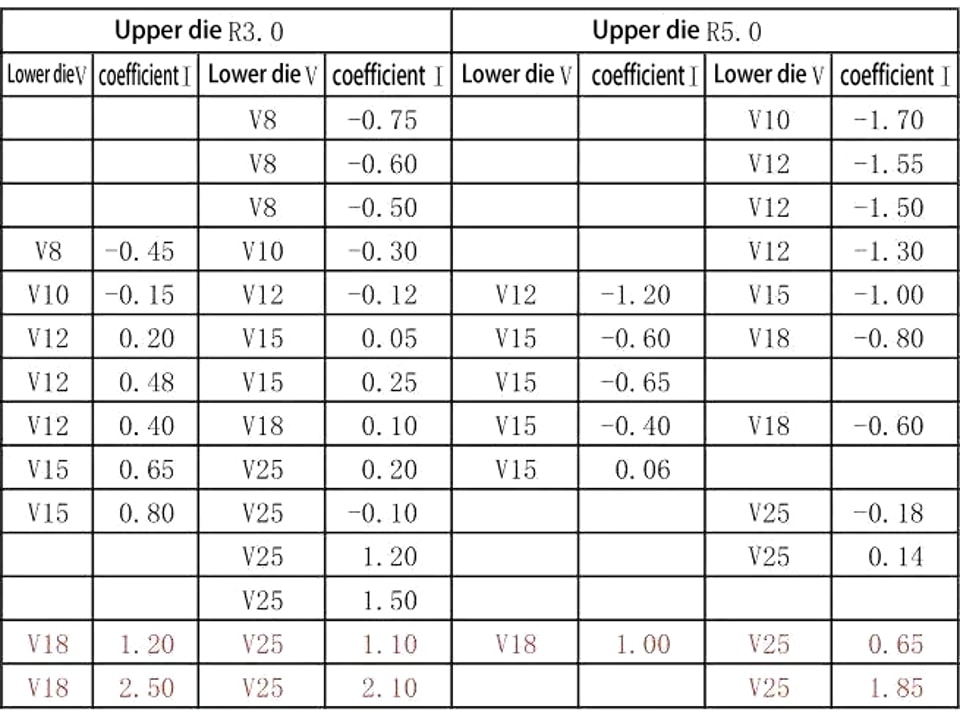

3. Plegado de 30 grados de chapa de hierro (uso de matriz de inserción profunda)

Tamaño desarrollado = L1+L2+coeficiente

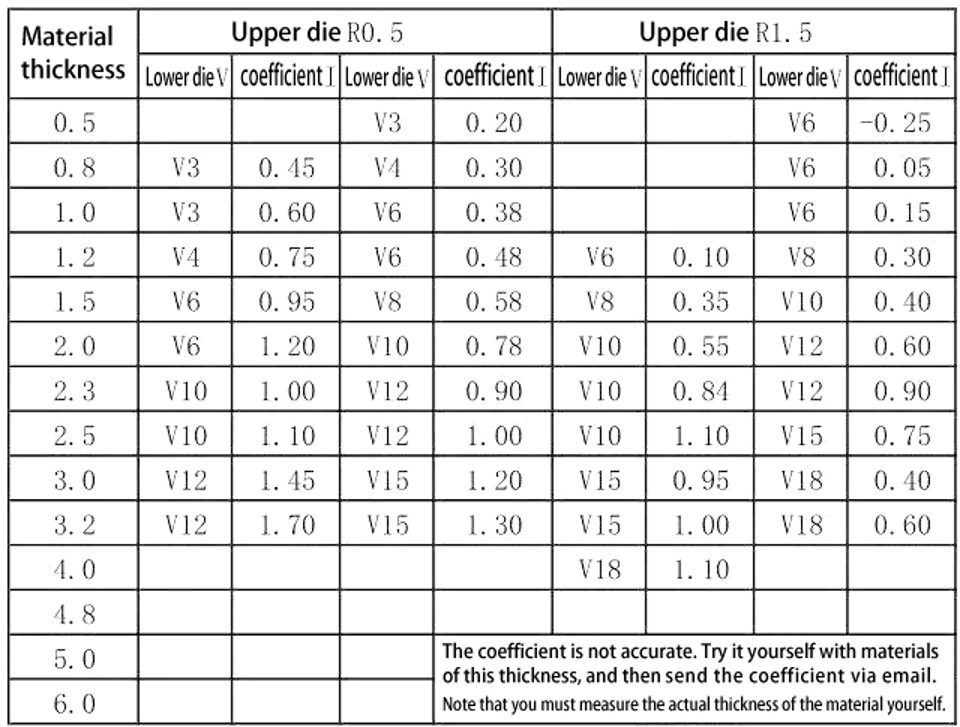

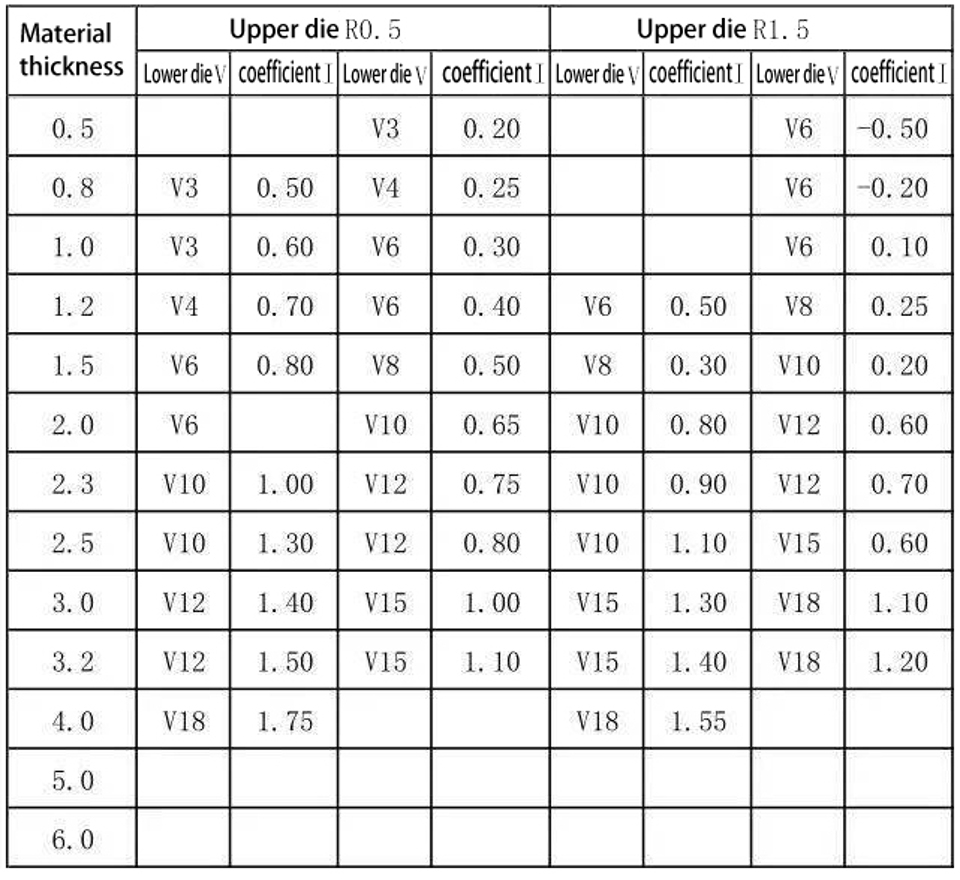

4. Plegado de 90 grados de chapa de aluminio: punzón superior estándar R0.5, matriz inferior V=5T, coeficiente de plegado 0.4T, selección de ranura en V V=5T+R (R>0.5)

Tamaño desarrollado = L1+L2-2T+coeficiente

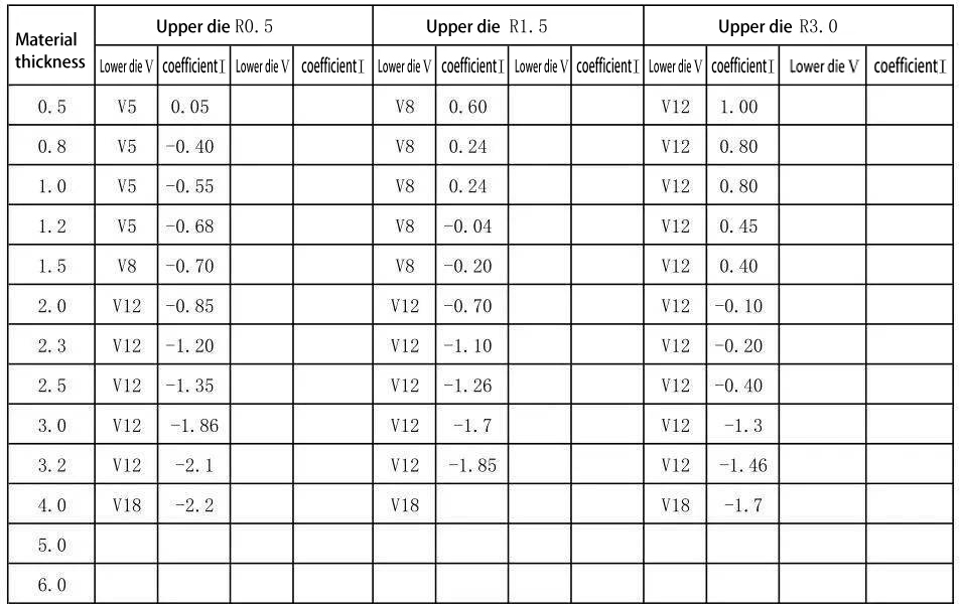

5. Plegado de 60 grados de chapa de aluminio (uso de matriz de inserción profunda)

Tamaño desarrollado = L1+L2+coeficiente

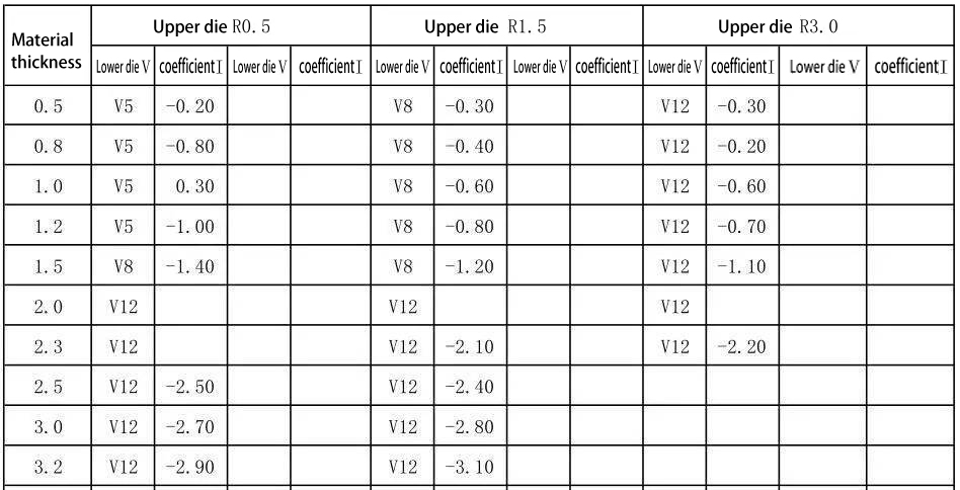

6. Plegado de 30 grados de chapa de aluminio (uso de matriz de inserción profunda)

Tamaño desarrollado = L1+L2+coeficiente

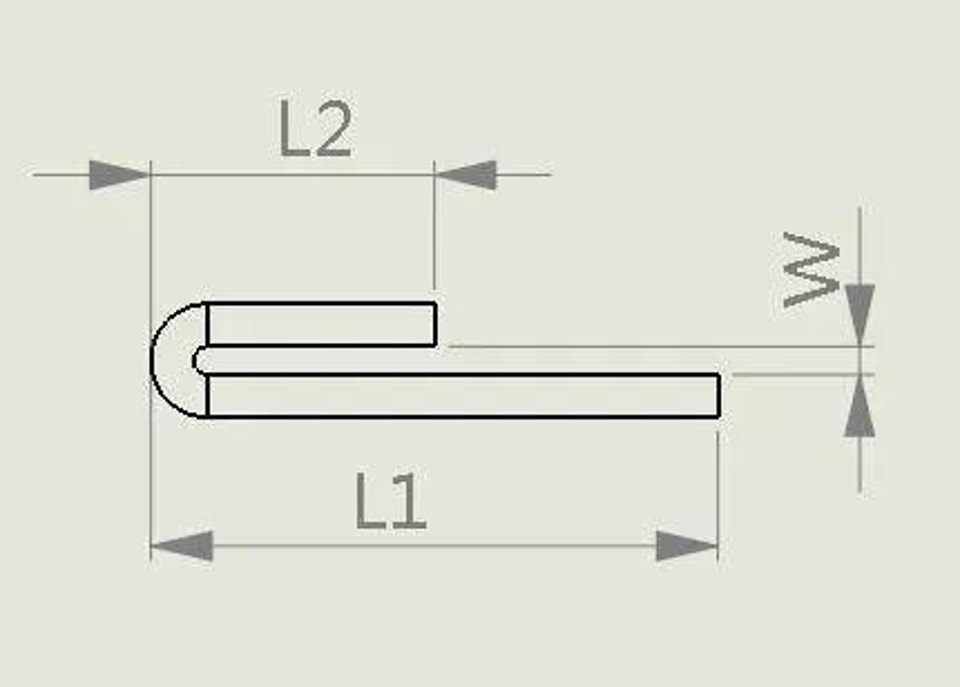

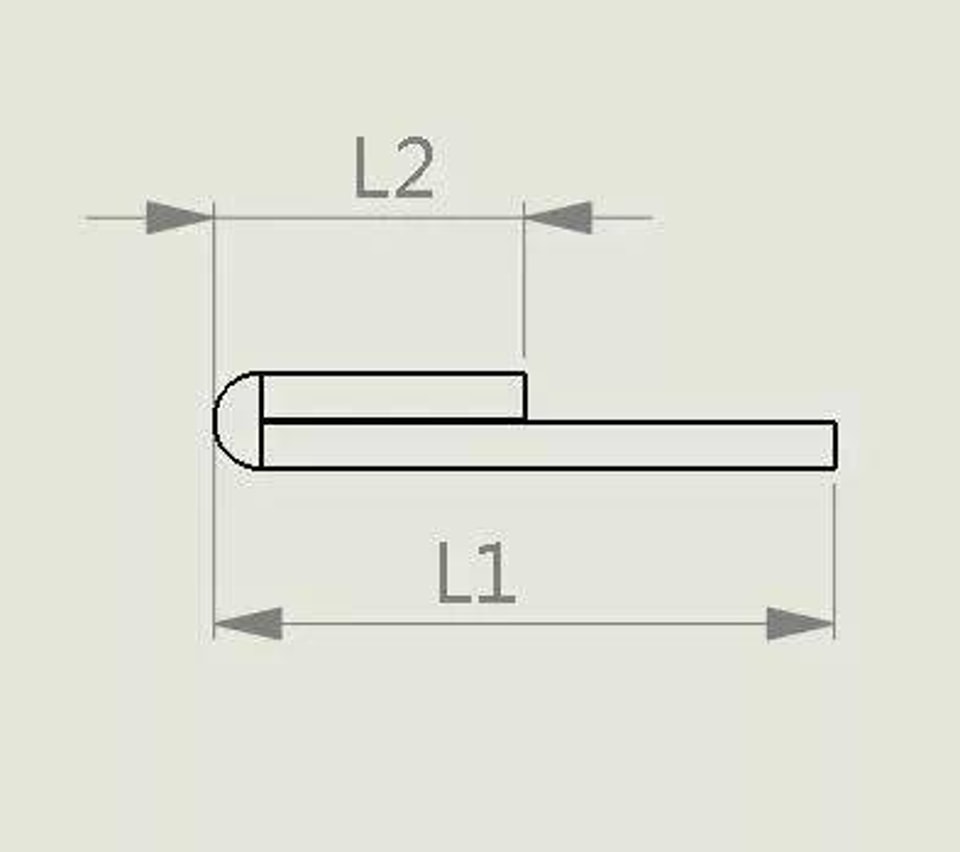

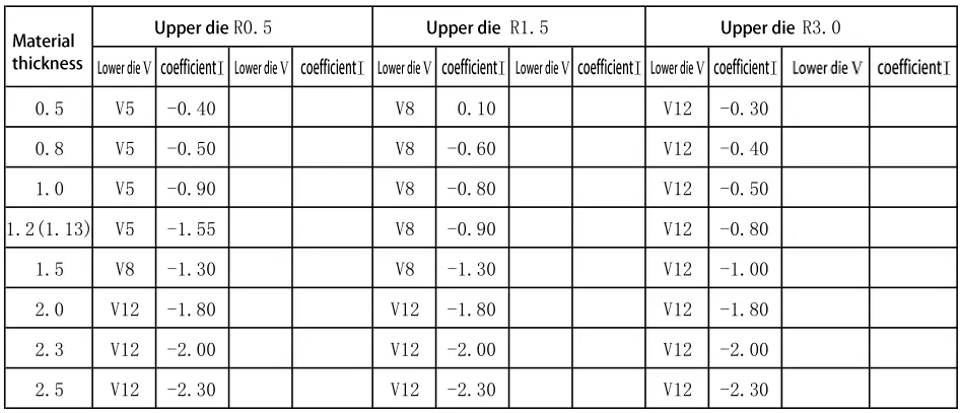

7. Coeficiente de borde muerto (primero use la matriz de inserción profunda para plegar un pequeño ángulo y luego use la matriz de aplastamiento para prensar el borde muerto)

Arriba: Tamaño desarrollado = L1+L2-0.55T

Arriba: Tamaño desarrollado = L1+L2-0.55T+0.7W (W≤T)

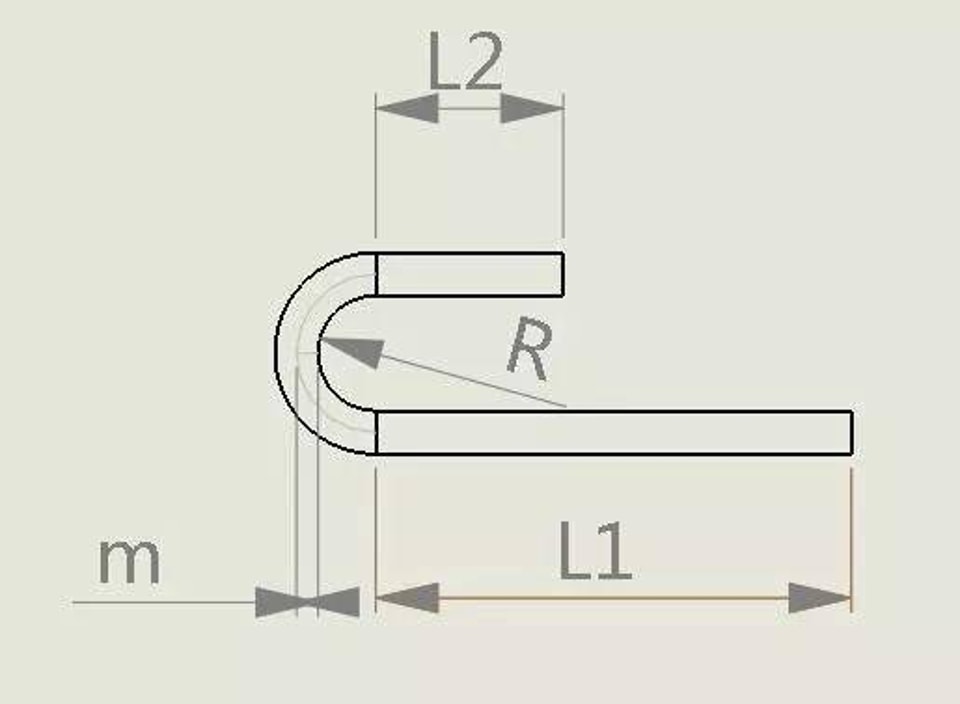

Arriba: Tamaño desarrollado = L1+L2+3.14*(R+m) (2R>T)

T≤2.0, m=0.4T;

2.0<T≤3.2, m=0.3T;

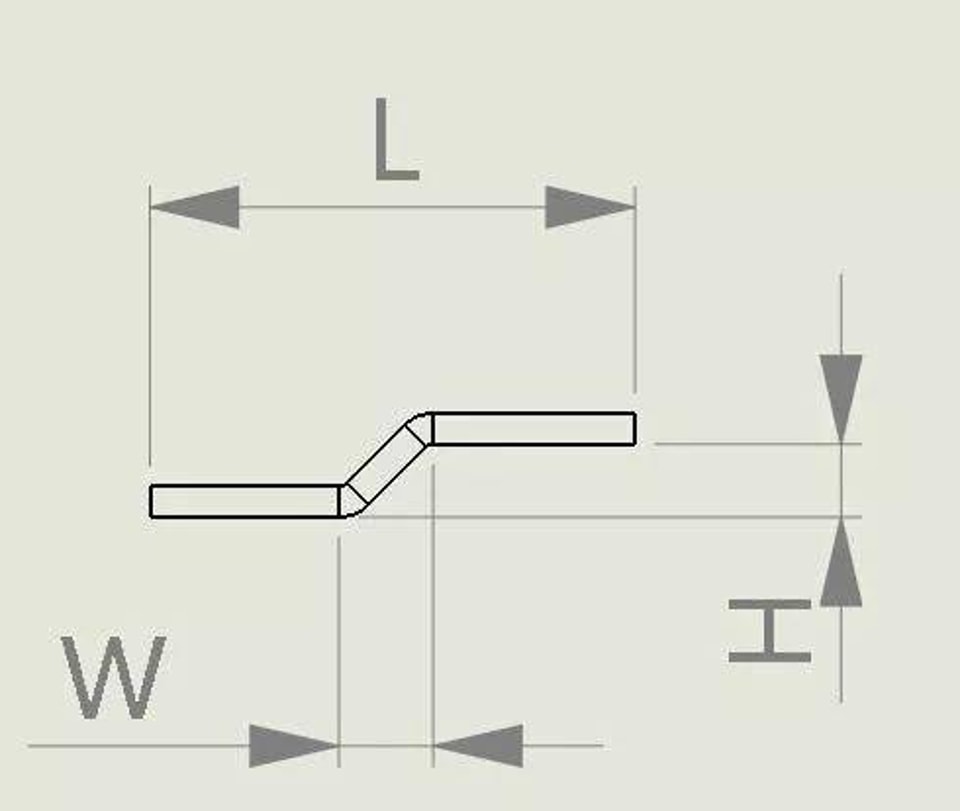

8. Coeficiente de diferencia de escalón de presión

A. Cuando W ≥ 2T: el desarrollo se calcula como dos plegados simples;

B. Cuando W<2T y H≥2T: el desarrollo se calcula como dos plegados simples;

C. Cuando W<2T, H<2T: tamaño desarrollado = L+(H-T)*0.7;

D. Cuando W<2T, H=T: tamaño desarrollado = L+0.15T;

Además, el cálculo del ángulo de plegado también implica la relación entre la posición de la capa neutra del material y el grado de deformación. En la operación real, es muy importante elegir la fórmula de cálculo y el coeficiente adecuados según el material específico, el espesor de la chapa y el ángulo de plegado requerido.
