El grupo de válvulas hidráulicas es la unidad de control central del sistema hidráulico. Su estado de funcionamiento afecta directamente la eficiencia operativa y la estabilidad del equipo. El mantenimiento estandarizado no solo puede prolongar la vida útil del equipo, sino también prevenir fallas repentinas y garantizar la seguridad de la producción. A continuación se presenta un proceso de operación de mantenimiento de nivel profesional:

Protocolo de Mantenimiento Integral

Preparación Previa al Mantenimiento

1. Procedimiento de Bloqueo de Seguridad

l Desconectar el interruptor principal de alimentación

l Instalar dispositivos de bloqueo físico con candados de seguridad personales

l Verificar el estado de energía cero intentando ciclar la máquina

l Liberar toda la presión hidráulica del sistema

2. Configuración del Espacio de Trabajo

l Área de trabajo limpia y bien iluminada

l Sistema de contención de aceite (bandejas de goteo/materiales absorbentes)

l Estación de herramientas organizada con contenedores etiquetados

3. Herramientas y Materiales Requeridos

l Juego de llaves hexagonales métricas (4mm-10mm)

l Herramientas de recuperación magnéticas

l Baño de limpieza ultrasónica (opcional)

l Kit de sellos hidráulicos (especificado por el fabricante)

l Instrumentos de medición de precisión

Procedimiento de desmontaje detallado

Paso 1: Aislamiento del grupo de válvulas

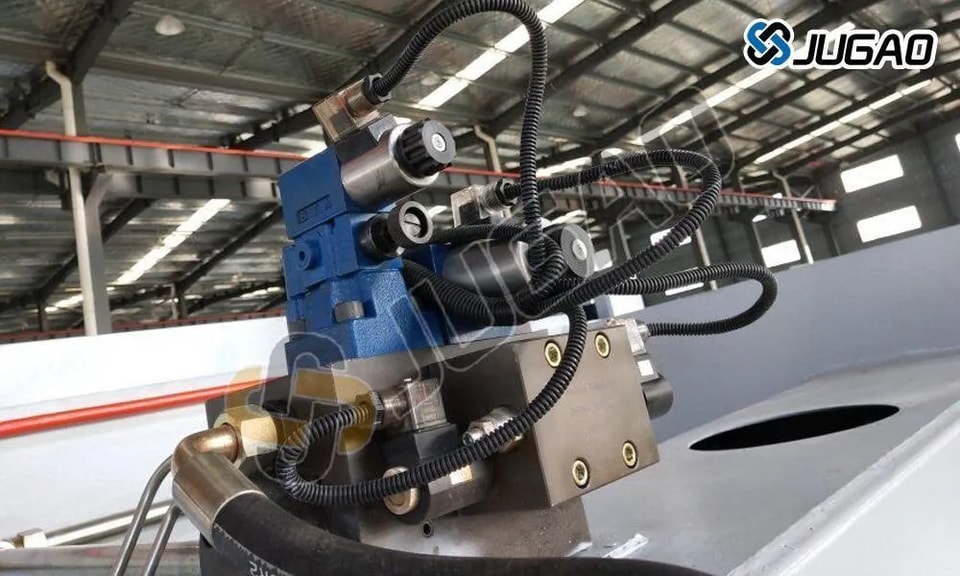

1) Localizar el colector de válvulas hidráulicas principal

2) Etiquetar y fotografiar todas las conexiones hidráulicas

3) Drenar el fluido hidráulico residual en contenedores aprobados

4) Desconectar solenoides eléctricos (notar la configuración del cableado)

Paso 2: Desmontaje sistemático

Capa de componentes	Tamaño del sujetador	Especificación de par de apriete	Notas especiales
Placa de cubierta exterior	Hexagonal M5	8-10 Nm	Contiene junta tórica primaria
Placa intermedia	Hexagonal M8	12-15 Nm	Aloja el resorte de la válvula de alivio
Carcasa del núcleo de la válvula	Hexagonal M6	10-12 Nm	Se recomienda recuperación magnética

Paso 3: Inspección de componentes

1. Examen del núcleo de la válvula

l Comprobar rayaduras/patrones de desgaste (usar aumento 10×)

l Medir diámetro del núcleo (tolerancia ±0,01 mm)

l Verificar recorrido suave a través del orificio

2. Evaluación del resorte

l Medición de longitud libre

l Prueba de compresión (comparar con especificaciones OEM)

l Inspección visual de grietas por fatiga

3. Evaluación del sello

l Comprobación de dureza (escala Shore A)

l Análisis de deformación de sección transversal

l Detección de imperfecciones superficiales

Técnicas avanzadas de limpieza

Proceso de limpieza mecánica

1. Eliminación primaria de desechos

l Utilice hisopos sin pelusa con aguarrás mineral

l Extracción de partículas magnéticas

l Soplado de aire comprimido (regulado a 2 bar)

2. Tratamiento superficial de precisión

l Limpieza ultrasónica (solución a 20kHz, 60°C)

l Pulido microabrasivo (granos de 600 o más)

l Enjuague final con solvente (fluido hidráulico aprobado)

Análisis de contaminación

Recolecte muestras de partículas para:

l Composición metalúrgica

l Distribución del tamaño de partículas

l Identificación de la fuente (desgaste vs. contaminación)

Protocolo de reensamblaje y prueba

Pasos de reensamblaje de precisión

1. Lubricación de componentes

l Aplicar lubricante de ensamblaje especificado por el fabricante

l Recubrir uniformemente todas las superficies deslizantes

l Proteger juntas con película de fluido hidráulico

2. Secuencia de par de apriete

l Seguir patrón de estrella para apriete

l Usar llave de torsión calibrada

l Proceso de par de apriete en tres etapas (50%, 80%, 100%)

3. Verificación de alineación

l Comprobación con indicador de cuadrante (desviación <0.02mm)

l Prueba de activación de solenoide (prueba de banco)

l Verificación de movimiento manual del carrete

Puesta en marcha del sistema

1. Comprobaciones previas al arranque

l Verificar nivel y estado del fluido

l Inspeccionar fugas (sin presión)

l Confirmar conexiones eléctricas

2. Pruebas operacionales

l Prueba de ciclo a baja presión (25% del valor nominal)

l Verificación de carrera completa

l Prueba de rampa de presión (incrementalmente hasta 100%)

3. Validación de rendimiento

l Medición del tiempo de respuesta

l Prueba de retención de presión

l Evaluación de consistencia del ciclo

Recomendaciones de intervalo de mantenimiento

Componente	Frecuencia de inspección	Criterios de reemplazo
Carrete de válvula	500 horas	>0.03mm de desgaste
Juntas	2,000 horas	Cambio de dureza >15%
Muelles	5,000 horas	>5% de deformación de longitud
Ensamblaje completo	10,000 horas	Indicadores de desgaste acumulado

Matriz de solución de problemas

Síntoma	Causa probable	Acción correctiva
Respuesta retrasada	Carrete contaminado	Limpieza ultrasónica
Fluctuación de presión	Juntas desgastadas	Reemplazo completo de juntas
Fuga externa	Par de apriete inadecuado	Reapriete según especificaciones
Movimiento errático	Fatiga del resorte	Reemplazo del kit de resortes

Consejos avanzados de mantenimiento

1. Mantenimiento predictivo

l Implementar programa de análisis de aceite

l Instalar contadores de partículas

l Datos de rendimiento de tendencias

2. Actualizaciones de componentes

l Considere carretes recubiertos para una vida útil extendida

l Actualice a sellos de alto ciclo

l Instale conexiones de desconexión rápida

3. Estándares de documentación

l Mantenga registros de historial de componentes

l Fotografíe etapas críticas

l Registre valores de torque

Lista de verificación de cumplimiento de seguridad

l ANSI B11.3 estándares de seguridad de máquinas

l OSHA requisitos de bloqueo/etiquetado

l NFPA pautas de sistemas hidráulicos

l Advertencias específicas del fabricante

Conclusión

Este protocolo de mantenimiento profesional extiende la vida útil del grupo de válvulas en un 40-60% mientras garantiza un rendimiento óptimo de la prensa plegadora. El mantenimiento regular siguiendo estos procedimientos previene el 85% del tiempo de inactividad relacionado con la hidráulica. Consulte siempre los manuales del OEM para requisitos específicos del modelo y mantenga registros detallados de servicio para el cumplimiento de la garantía.
