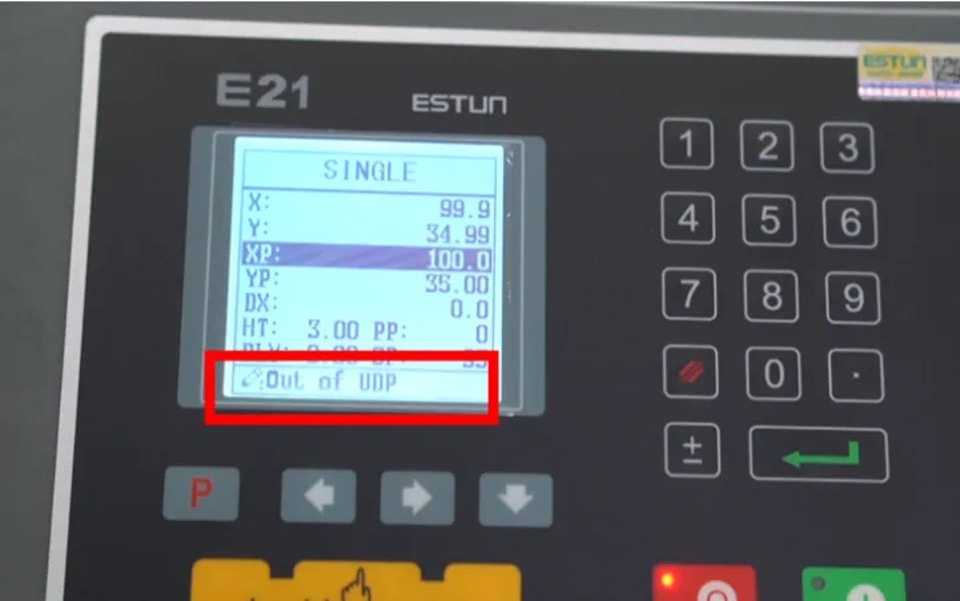

¿Está preocupado por la alarma E21 OUT OF UDP? Esta falla generalmente se activa cuando el deslizamiento no está en la posición de Punto Muerto Superior (TDC). No se necesitan operaciones complicadas; puede restaurar rápidamente el funcionamiento normal del equipo ajustando la posición del deslizamiento siguiendo los métodos en este documento.

En el sistema E21, la alarma OUT OF UDP es causada principalmente porque el deslizamiento no alcanza el Punto Muerto Superior (TDC), mayormente debido a anomalías en el interruptor de límite o el tope de recorrido. Reparar esta falla solo requiere tres pasos: verificar la posición del deslizamiento, ajustar el tope de recorrido y comprobar el estado de la luz indicadora del relé. Siga el proceso para que el equipo vuelva a funcionar.

A continuación, se proporciona una explicación detallada de los pasos de reparación para ayudarle a resolver rápidamente la falla de alarma del sistema E21 y restaurar la eficiencia operativa del equipo.

Guía Paso a Paso para Reparar la Alarma E21 OUT OF UDP

Cuando el sistema E21 activa la alarma OUT OF UDP, la causa raíz es que el deslizamiento no puede alcanzar el Punto Muerto Superior (TDC), lo que resulta en un funcionamiento anormal del equipo, tiempo de inactividad en la producción y reducción de la eficiencia laboral. Dominar los métodos de solución y reparación de esta falla es clave para asegurar una producción continua y estable.

Al comenzar la solución de problemas y la reparación, presione el interruptor de pie para elevar el deslizador a la posición más alta y concéntrese en verificar si el interruptor de límite y el tope de recorrido están en contacto; esta es la causa más común de la alarma OUT OF UDP. Si el interruptor de límite no se activa correctamente, el sistema mostrará automáticamente el aviso de alarma.

Verificar la Posición del Deslizamiento

Primero, presione el pedal para subir el deslizador hasta la altura máxima y mantenga presionado el interruptor hasta que el deslizador se detenga por completo. Luego, confirme cuidadosamente si el deslizador ha alcanzado el Punto Muerto Superior (TDC), que es la posición límite del movimiento ascendente del deslizador, indicando que el deslizador está completamente elevado. Confirmar esta posición precisa es la base para el funcionamiento normal posterior, la precisión del procesamiento y la estabilidad operativa del equipo.

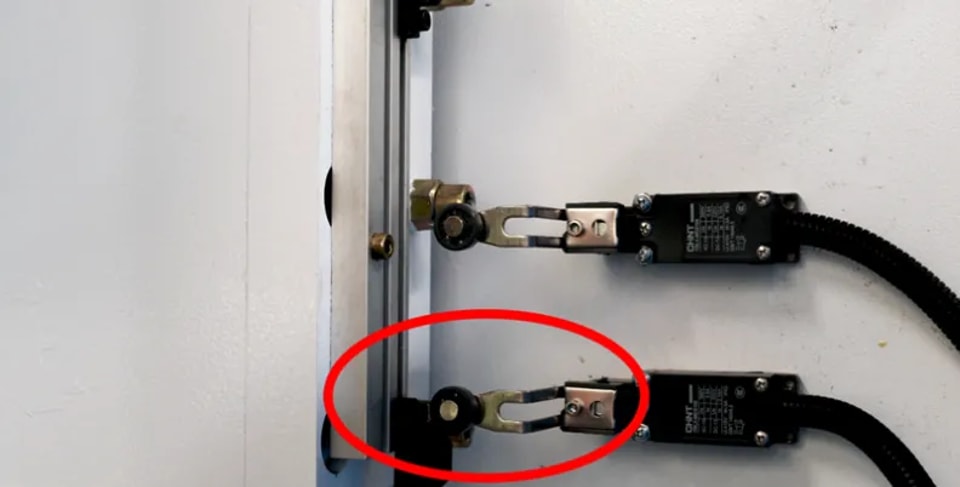

Verificar el Interruptor de Límite

El funcionamiento normal del equipo depende del contacto efectivo entre el interruptor de límite y el tope de recorrido. El interruptor de límite es responsable de detectar con precisión la posición de recorrido del deslizador. Si ambos no pueden hacer contacto normal, el sistema de control no recibirá la señal de retroalimentación de la posición del deslizador, lo que conduce directamente a un funcionamiento anormal del equipo y errores de acción. La inspección y calibración regular del interruptor de límite y el tope de recorrido son tareas de mantenimiento necesarias para mantener un funcionamiento preciso del equipo.

Causas Comunes de la Alarma

Cuando el deslizador no alcanza el punto de detección designado, el sistema activa la alarma OUT OF UDP, que es un mecanismo de protección de seguridad del equipo, indicando un estado operativo anormal que requiere una gestión oportuna por parte del operador. Al solucionar esta alarma, se debe priorizar la verificación de si es necesario ajustar el tope de recorrido, ya que la precisión de alineación del componente afecta directamente la eficiencia operativa del equipo, y una desviación excesiva también puede representar riesgos potenciales de seguridad. La gestión oportuna de la alarma garantiza la operación segura y estable de la dobladora y minimiza al máximo el tiempo de inactividad.

Solucione y localice problemas de desalineación siguiendo los pasos anteriores para asegurar que el deslizador esté en la posición de Punto Muerto Superior, y la alarma OUT OF UDP pueda ser eliminada.

Solución de problemas ajustando el tope de recorrido

Si el interruptor de límite y el tope de recorrido no pueden hacer contacto normal, simplemente ajustar el tope de recorrido resolverá el problema. Esta operación sencilla permite que el deslizador alcance suavemente el Punto Muerto Superior (PMS) y elimine la falla de alarma.

Operación clave para ajustar el tope de recorrido: afloje el tornillo de fijación, mueva el tope a la posición estándar y luego vuelva a apretar el tornillo. Después del ajuste, el sistema mostrará que el deslizador está dentro del rango de límite suave, y la luz indicadora del relé se encenderá normalmente.

Paso 1: Aflojar el Tornillo de Fijación

Primero, localice el tornillo de fijación en el tope de recorrido, que generalmente se encuentra en el lateral o en la parte inferior del tope para facilitar su operación. Utilice una llave o destornillador correspondiente según el tipo de tornillo y afloje suavemente el tornillo; no es necesario retirarlo completamente, ya que un desmontaje total puede causar desalineación de los componentes y fallos adicionales. Solo aflójelo lo suficiente para mover el tope, lo que garantiza un ajuste suave de la posición mientras se mantiene el estado básico fijo del tope. Tenga cuidado de no dañar los componentes del equipo durante la operación.

Paso 2: Ajustar el Tope de Recorrido

Mueva suavemente el tope de recorrido a la posición precisa: asegúrese de que el interruptor de límite pueda contactar de manera estable con el tope de recorrido cuando el deslizador alcance el Punto Muerto Superior (TDC). Este ajuste determina directamente la precisión de operación del equipo, y incluso pequeñas desviaciones pueden causar problemas como errores en el ángulo de doblado y daños en el equipo. Después del ajuste, verifique repetidamente la alineación del tope para asegurar una posición estable. Es esencial realizar una prueba posterior para verificar si el equipo puede operar de manera eficiente y normal.

Paso 3: Apretar el Tornillo de Fijación

Después de calibrar el tope de recorrido en su lugar, apriete firmemente el tornillo de fijación para evitar desalineaciones y fallos operativos causados por el desplazamiento del tope durante el funcionamiento del equipo. Utilice una herramienta para aplicar un par de apriete adecuado al tornillo, asegurándose de que esté seguro pero sin apretarlo en exceso para evitar dañar las roscas o el propio tope. Un tope fijado de manera segura garantiza la precisión del procesamiento y la fiabilidad operativa, permitiendo un funcionamiento continuo y estable del equipo. Después de apretar, verifique nuevamente la firmeza del tornillo y proceda al siguiente paso solo después de la confirmación.

Confirmación del estado del sistema

Después de ajustar el tope de recorrido, el sistema indicará que el deslizador está dentro del rango de límite suave, lo cual es un paso importante de verificación para la reparación de fallas.

Verificación del sistema y confirmación de operación normal

Después de ajustar el tope de recorrido y reiniciar el deslizador, se requiere una verificación integral del sistema para asegurar que el equipo regrese a un estado operativo normal.

Verifique la pantalla del sistema para confirmar que el deslizador está dentro del rango de límite suave, observe si la luz indicadora del relé está encendida y confirme que la alarma OUT OF UDP ha sido completamente eliminada.

Paso 1: Verificar la Pantalla del Sistema

Después de ajustar el tope de recorrido, verifique la pantalla del sistema del equipo para confirmar que la posición del deslizador está dentro del rango de límite suave establecido. Una visualización normal indica un ajuste preciso y efectivo del tope, y que el equipo está listo para una operación segura. La monitorización en tiempo real a través de la pantalla permite un juicio rápido de los efectos del ajuste y la detección oportuna de posibles problemas. La alineación precisa no solo mejora la eficiencia operativa del equipo sino que también garantiza la seguridad total en la operación.

Paso 2: Observar la Luz Indicadora del Relé

Una luz indicadora de relé normalmente encendida significa que se ha logrado un contacto efectivo entre el interruptor de límite y el tope de recorrido, lo cual es la señal central del funcionamiento normal del sistema y también indica que el interruptor de límite puede activarse con precisión cuando el deslizador alcanza la posición designada. La luz encendida confirma la alineación exitosa de los componentes y previene riesgos de seguridad como el sobrepaso del deslizador y fallos mecánicos. Si la luz no se enciende, reajuste el tope de recorrido o solucione fallas del interruptor de límite para asegurar que el rendimiento del equipo cumpla con los estándares.

Paso 3: Confirmación Final de la Falla

Verifique si la alarma OUT OF UDP en el sistema ha sido eliminada. La eliminación indica que los parámetros operativos del equipo han regresado al rango calificado y que el ajuste del tope de recorrido y el interruptor de límite es efectivo. Si la alarma persiste, reajuste el tope de recorrido siguiendo el proceso y revise el interruptor de límite por desgaste, desalineación u otras fallas. El manejo oportuno de estos problemas es crítico para mantener un funcionamiento eficiente y estable del equipo.

Resumen

Ajuste el tope de recorrido y calibre la posición del deslizador siguiendo los pasos de este documento para resolver la falla de alarma OUT OF UDP en el sistema E21 y restaurar el funcionamiento normal del equipo. Ajustar el tope de recorrido a la posición estándar garantiza el disparo normal del interruptor de límite y del tope de recorrido, lo cual es clave para el funcionamiento preciso del sistema. Después del ajuste, el sistema mostrará el deslizador dentro del límite suave y la luz indicadora del relé se encenderá, indicando la reparación completa de la falla.

Cabe señalar que este ajuste no es una solución única. El mantenimiento regular del deslizador, el tope de recorrido y el interruptor de límite puede prevenir eficazmente la recurrencia de la alarma OUT OF UDP. La operación prolongada del equipo provoca desgaste de los componentes que afecta la precisión de la posición, por lo que las revisiones periódicas de la alineación del deslizador y el estado de funcionamiento del interruptor de límite son cruciales para una operación estable a largo plazo del equipo. El mantenimiento adecuado de estos componentes reduce las pérdidas por tiempo de inactividad, mantiene el equipo E21 en condiciones óptimas de funcionamiento, disminuye la incidencia de fallos de alarma y prolonga la vida útil del equipo.
