Guía paso a paso para la configuración de punzones en la ESA S640

Si busca un tutorial completo sobre la configuración de punzones para la plegadora ESA S640, esta guía le resultará útil. Desglosaremos en detalle cada paso del proceso de configuración de punzones de la ESA S640, para garantizar que sus operaciones funcionen con fluidez y con una precisión milimétrica. Tanto si es un profesional experimentado del trabajo del metal como si acaba de empezar con la ESA S640, este paso a paso resolverá sus dudas y le dotará de las habilidades necesarias para completar la configuración de punzones de forma eficiente, optimizando en última instancia sus flujos de trabajo de fabricación metálica.

Gestión de la lista de punzones

El primer paso en la configuración de punzones de la ESA S640 es acceder y gestionar eficazmente la lista de punzones, lo que sienta las bases para un funcionamiento de herramientas organizado y eficiente. A continuación se presenta un desglose detallado de cómo acceder a la lista y gestionar sus punzones.

Acceso a la lista de punzones

1. Cambiar la visualización: Pulse el botón de conmutación dedicado para alternar entre la lista de punzones y la lista de matrices. Es posible que la interfaz muestre por defecto la lista de matrices, por lo que una segunda pulsación del botón mostrará la lista de punzones.

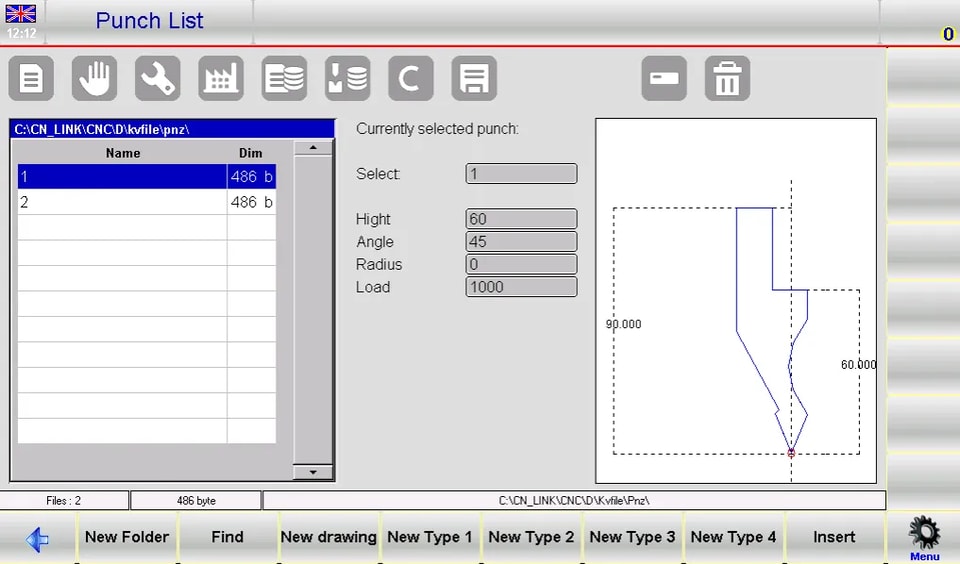

2. Comprender la disposición de la interfaz: Una vez que se muestre la lista de punzones, la interfaz se divide en tres secciones principales:

￮ El panel izquierdo muestra el catálogo completo de todos los punzones disponibles.

￮ El bloque central muestra todos los datos técnicos asociados al punzón seleccionado actualmente.

￮ El panel derecho ofrece una vista previa visual del punzón resaltado en la lista.

Gestión eficiente de punzones

Domine el uso de los botones de función del sistema para navegar y gestionar la lista de punzones con facilidad, y aproveche al máximo las funciones de vista previa, edición y copia de seguridad de datos para lograr un flujo de trabajo optimizado.

Navegación con los botones de función

Utilice los botones de función integrados para realizar las operaciones principales en la lista de punzones:

• [Nueva carpeta]: Crea carpetas dedicadas para clasificar y organizar punzones para distintos proyectos u operaciones.

• [Buscar]: Busca rápidamente y localiza un punzón específico en la lista completa, evitando tener que desplazarte manualmente.

• [Nuevo dibujo]: Diseña un punzón totalmente personalizado desde cero para cumplir requisitos de fabricación específicos.

• [Nuevo tipo]: Elige entre tipos de punzón preconfigurados (Tipo 1, 2, 3, 4) para agilizar el proceso de configuración en aplicaciones estándar.

• [Insertar]: Añade el punzón seleccionado a tu programa de trabajo activo o asígnalo a una operación de plegado específica.

Herramientas de vista previa y modificación

• Activar vista previa de herramientas: La función de vista previa de herramientas está activada de forma predeterminada para ayudarte a identificar visualmente los punzones con rapidez; puede activarse o desactivarse según sea necesario. Para ajustar este parámetro, abre el menú del sistema y selecciona la 4>> Vista previa opción.

• Copiar un punzón: Selecciona el punzón de destino, abre el menú y elige 0>> Copiar. Introduce un nombre único para el punzón copiado y confirma la acción para guardarlo.

• Cambiar el nombre de un punzón: Resalta el punzón que deseas renombrar, accede al menú y selecciona 1>> Renombrar. Introduce el nuevo nombre y confirma para aplicar el cambio.

Borrado y copia de seguridad de punzones

• Borrar un solo punzón: Selecciona el punzón que deseas eliminar, confirma tu selección en el mensaje emergente y pulsa [Ok] para quitarlo de la lista.

• Copia de seguridad y borrado por USB:

￮ Guardar en USB: Inserta una memoria USB en el puerto ESA S640, abre el menú y selecciona 2>> Guardar herramientas para hacer una copia de seguridad de todos los punzones y matrices en el dispositivo externo.

￮ Borrar todas las herramientas: Para vaciar por completo el catálogo interno de punzones y matrices, selecciona 3>> Eliminar herramientas del menú y confirma con [Sí].

• Gestionar herramientas almacenadas en USB: Inserta en el sistema una memoria USB con datos de punzones y matrices guardados previamente. Puedes acceder a estas herramientas externas y gestionarlas con las mismas operaciones que en la lista interna de herramientas.

• Transferir al disco NC internoPara guardar las herramientas almacenadas en USB en el disco NC interno del ESA S640, seleccione la2>> Guardar herramientasopción del menú.

Una gestión adecuada de la lista de punzones agiliza el flujo de configuración del ESA S640, garantiza precisión en las tareas de trabajo de chapa, mejora la productividad general y reduce significativamente el tiempo de preparación de herramientas.

Cómo crear un nuevo punzón en el ESA S640

Crear un nuevo punzón es el núcleo del proceso de configuración del ESA S640, y puede hacerse diseñando un punzón personalizado desde cero o modificando tipos de punzón predefinidos para adaptarlos a sus necesidades. Siga las instrucciones paso a paso que aparecen a continuación para completar el proceso con precisión.

Paso 1: Iniciar la creación de un nuevo punzón

1. Abra la biblioteca de herramientas: Pulse el botón designado de la biblioteca de herramientas para mostrar la lista de punzones en la interfaz.

2. Cambiar a la sección de punzones: Si la lista de matrices se muestra de forma predeterminada, pulse de nuevo el botón de la biblioteca de herramientas para alternar a la lista de punzones.

3. Seleccione un método de configuración del punzón: Elija la forma que prefiera para crear un punzón: diseñarlo completamente a medida desde cero o utilizar uno de los cuatro tipos de punzón predefinidos con dimensiones predeterminadas fijas (los preajustes pueden ajustarse para cumplir sus requisitos operativos específicos).

> Nota importante: Los dibujos precisos del punzón son esenciales para las comprobaciones de

anticolisión de la pieza, y las dimensiones exactas del punzón son la base para calcular la profundidad de plegado. Si diseñar un punzón personalizado desde cero resulta complicado, seleccione un tipo predefinido y ajuste sus parámetros para que coincidan lo más posible con la forma real del punzón utilizando los campos de datos predefinidos del sistema.

4. Seleccione el botón correspondiente:

￮ Pulse[Nuevo dibujo]para diseñar un punzón completamente personalizado.

￮ Pulse[Nuevo tipo 1]/[Nuevo tipo 2]/[Nuevo tipo 3]para usar los respectivos punzones estándar predefinidos.

￮ Pulse[Nuevo tipo 4]para acceder al punzón redondo predefinido.

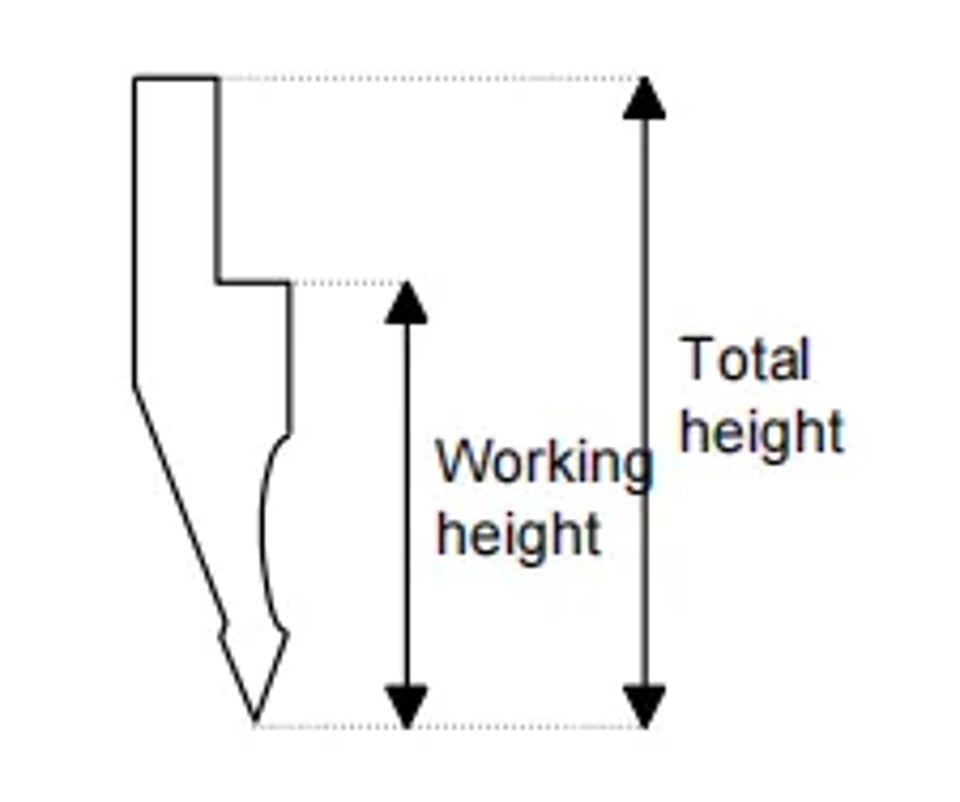

5. Introducir las especificaciones del punzón: Después de seleccionar un tipo de punzón, aparecerá una ventana de entrada de parámetros. Introduzca los datos dimensionales clave, como la altura total y la altura de trabajo del punzón, asegurándose de que todos los valores se ajusten a sus necesidades de fabricación.

6. Entrar en la página de dibujo: Una vez introducidas las dimensiones básicas, pulse[Ok]para acceder a la página de dibujo del punzón. La disposición de la página variará en función del tipo de punzón seleccionado. Finalice aquí el diseño del punzón para asegurarse de que cumple los requisitos de las comprobaciones anticolisión del sistema y de los cálculos de profundidad de plegado, ambos fundamentales para la seguridad operativa y la precisión del mecanizado.

Seguir cuidadosamente estos pasos garantiza que la configuración de su nuevo punzón sea precisa y esté adaptada a sus operaciones específicas de trabajo de chapa.

Paso 2: Dibujar la geometría del punzón

Después de introducir los parámetros básicos del punzón, el siguiente paso es dibujar la geometría precisa del punzón utilizando la herramienta de dibujo integrada del ESA S640. Este paso crea una representación digital exacta del punzón y evita errores de mecanizado causados por una geometría de herramienta no coincidente. La función de dibujo se accede a través del módulo de dibujo dedicado del sistema, y hay más detalles disponibles en el manual de usuario oficial del ESA S640.

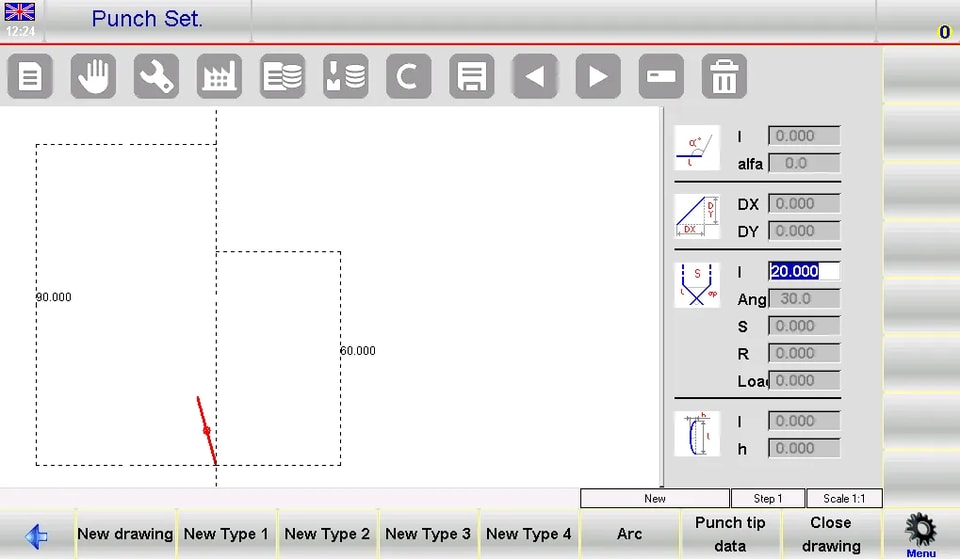

La interfaz de dibujo consta de un área de trabajo de dibujo a la izquierda y cuatro paneles de introducción de datos a la derecha, que se utilizan respectivamente para introducir coordenadas polares, coordenadas cartesianas, puntos de vértice y parámetros de trazado de arcos.

Reglas clave de dibujo y entrada de vértices

Respete las siguientes convenciones para garantizar la precisión del dibujo de su punzón:

1. Dibuje en sentido antihorario: Dibuje siempre la geometría del punzón en sentido antihorario y tenga en cuenta que los topes traseros de la máquina se encuentran en el lado derecho del punzón.

2. Definir la punta del punzón (paso crítico): La punta del punzón es la parte más importante del dibujo. Empiece introduciendo la longitud de la punta “lp” y, a continuación, complete los pasos siguientes:

￮ Introduzca y confirme el ángulo de la punta y las dimensiones del chaflán (si es necesario).

￮ Introduzca el radio de la punta (en el campo de datos R) y pulse[Ok].

￮ Introduzca la carga del punzón (toneladas máximas por metro) y confirme el valor. Esta secuencia dibujará la punta del punzón, y el sistema aplicará una longitud predeterminada al resto de las secciones del punzón para su posterior edición.

Instrucciones detalladas de dibujo

Tomando como ejemplo un punzón estándar, siga estos pasos al trabajar en el campo de datos “lp”:

• Introduzca los datos de la punta de forma secuencial: Introduzca uno por uno, en los campos designados, los valores de longitud y ángulo de la punta.

• Use la función Arco para las curvas: Pulse la Arco tecla para crear secciones curvas suaves en el punzón; introduzca los valores correspondientes de longitud y profundidad del arco para generar la forma.

• Ajuste fino de las medidas: Utilice las herramientas gráficas de ajuste ±1° (ángulo) y ±1 mm (longitud) del sistema para refinar las secciones del punzón, asegurando que el dibujo digital coincida lo máximo posible con el punzón físico.

Corregir y guardar el dibujo

• Realizar correcciones: Si introduce datos incorrectos, vaya al campo de datos correspondiente para editar y corregir el valor.

• Guardar el diseño: Una vez completado el dibujo, guárdelo en la memoria interna del sistema. Nombre el punzón con una combinación de letras y números (para facilitar su identificación) y pulse [Ok] para confirmar el guardado.

Paso 3: Trabajar con punzones preajustados

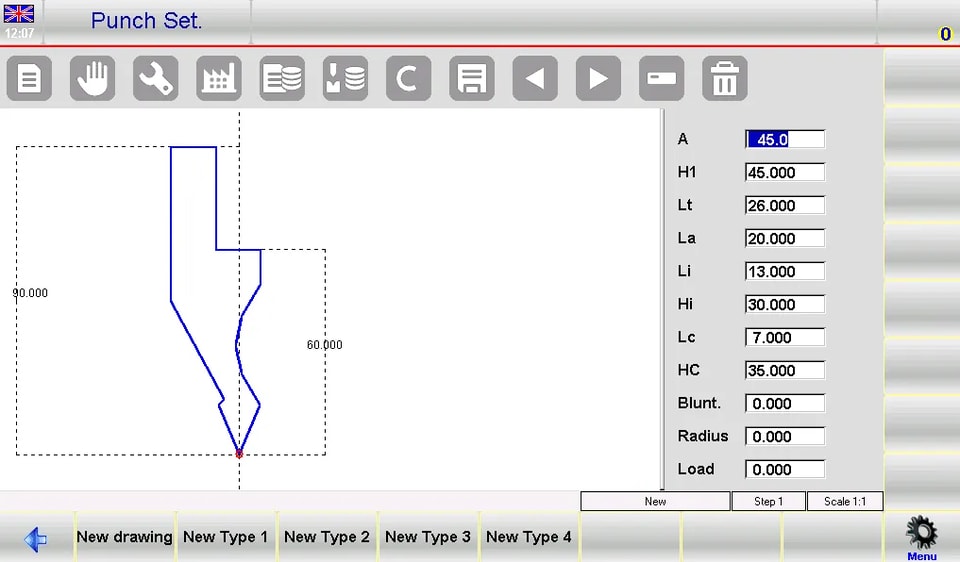

La interfaz de punzón preajustado incluye una geometría de punzón ya dibujada junto con un conjunto completo de campos de datos editables que definen la forma y las dimensiones del punzón. Al modificar cualquier valor de estos campos y pulsar [Ok]redibujará automáticamente la geometría del punzón para reflejar el parámetro actualizado, lo que facilita adaptar los preajustes estándar a sus necesidades.

Guardar punzones preajustados personalizados

Después de ajustar los parámetros del punzón preajustado según sus requisitos, guarde el diseño personalizado para su uso repetido en operaciones futuras:

1. Pulse el botón de guardado del sistema para almacenar el punzón modificado en la memoria interna del ESA S640.

2. Nombre el punzón con una etiqueta alfanumérica (recomendamos usar el código oficial de catálogo del punzón para facilitar la referencia).

3. Haga clic en [Ok]para confirmar el guardado. Este paso garantiza que su configuración personalizada se almacene de forma segura y pueda accederse a ella rápidamente en las siguientes series de producción.

Finalice la configuración del punzón

Una vez configurados, dibujados y guardados todos los punzones, realice una comprobación completa del sistema para verificar la exactitud de todas las entradas, parámetros y dibujos del punzón. Este paso final de verificación minimiza el riesgo de errores operativos y garantiza el máximo nivel de precisión en todas las tareas de plegado con prensa plegadora.

Siguiendo estos pasos detallados para la configuración de punzón y matriz en el ESA S640, desbloqueará todas las capacidades del sistema y aumentará significativamente la eficiencia de su producción. Una configuración precisa del punzón no solo es clave para un trabajo del metal exacto, sino que también prolonga la vida útil de su prensa plegadora ESA S640 y de sus herramientas.

Preguntas frecuentes (FAQ)

¿Cuál es la frecuencia recomendada para comprobar y actualizar la configuración del punzón del ESA S640?

Recomendamos revisar y actualizar la configuración del punzón del ESA S640 cada 300 a 500 horas de funcionamiento. Las tareas de mantenimiento periódicas deben incluir la verificación de la integridad física de las herramientas del punzón, la recalibración de los parámetros del punzón en el sistema y la limpieza de las herramientas y de los componentes relevantes de la máquina para garantizar un rendimiento óptimo.

¿Puede el ESA S640 admitir diseños de punzón personalizados durante la configuración?

Sí, el sistema ESA S640 admite plenamente la creación de diseños de punzón personalizados durante la configuración. Utilice la función del sistema [Nuevo dibujo] para diseñar, dibujar y guardar configuraciones de punzón totalmente personalizadas que satisfagan los requisitos exclusivos de sus proyectos específicos de trabajo del metal.

¿Qué pasos debo seguir si un punzón está desalineado en la configuración del ESA S640?

Si encuentra problemas de desalineación del punzón, revise primero los procedimientos oficiales de alineación descritos en el manual de usuario del ESA S640. Asegúrese de que el punzón físico esté correctamente asentado en la máquina y de que su configuración digital en el software sea precisa. Utilice la función de vista previa del sistema para confirmar visualmente la alineación del punzón en el espacio de trabajo digital antes de iniciar cualquier operación de mecanizado.

Conclusión

En resumen, el proceso de configuración de punzón del ESA S640 implica una serie de pasos clave y estructurados que son esenciales para lograr un rendimiento y una precisión óptimos en las operaciones de trabajo del metal. Al acceder y gestionar de forma eficiente la lista de punzones, aprovechar los tipos de punzón preajustados para una configuración rápida, diseñar punzones personalizados para necesidades específicas y realizar mantenimiento y comprobaciones periódicas, puede mejorar significativamente la funcionalidad de su prensa plegadora ESA S640 y prolongar su vida útil.

Para obtener asistencia técnica más detallada o resolver cualquier duda que pueda tener sobre la configuración del punzón ESA S640, le recomendamos ponerse en contacto con JUGAOAdemás, explore toda nuestra gama de documentación técnica para obtener más información y orientación sobre cómo maximizar la productividad y el rendimiento de su equipo ESA S640.
