Pasos para configurar el modo manual del DELEM DA-53T

Tabla de contenido

• Paso 1: Acceso al modo manual

• Paso 2: Comprensión de los parámetros

◦ Parámetros de plegado

◦ Parámetros de fuerza

◦ Parámetros de velocidad

◦ Configuración de funciones

◦ Propiedades del producto

◦ Información de herramientas

◦ Ejes auxiliares

◦ Configuración de herramienta

• Paso 3: Configuración de parámetros

◦ Función macro

• Paso 4: Movimiento manual de ejes

• Función de corrección

• Función de diagnóstico

• Estado de E/S

• Preguntas frecuentes (FAQ)

• Conclusión

Al configurar el modo manual del controlador DELEM DA-53T, es fundamental aclarar cada paso operativo para lograr el rendimiento óptimo de la prensa plegadora. Este artículo le guiará paso a paso por el proceso de configuración del modo manual del DELEM DA-53T, ayudándole a ajustar con eficiencia los parámetros del equipo y a liberar por completo el potencial de rendimiento de la prensa plegadora.

A través del modo manual, puede obtener control total sobre todo el proceso de plegado, lo que permite ajustes precisos y maximiza la calidad del producto procesado. Tanto si utiliza un controlador DELEM por primera vez como si desea optimizar su configuración operativa actual, este artículo ofrece pasos detallados para ayudarle a empezar rápidamente y aprovechar al máximo el valor funcional de la prensa plegadora.

Paso 1: Acceso al modo manual

Primero, encienda el controlador DELEM DA-53T. Una vez que el dispositivo se haya iniciado por completo, navegue hasta el menú principal mediante los botones de la interfaz.

Localice y seleccione la opción «Modo manual» en la lista del menú; la interfaz del controlador pasará entonces del modo automático a la interfaz de configuración del modo manual.

En la parte superior de la pantalla de modo manual, puede ver directamente las posiciones actuales del eje Y y del eje X principal; todos los demás ejes y funciones aparecerán uno por uno en las dos columnas de la parte inferior de la pantalla. Si los valores del eje Y y del eje X están resaltados, indica que estos dos ejes han reconocido correctamente las marcas de referencia y que sus posiciones actuales coinciden con los valores programados.

Paso 2: Comprensión de los parámetros

Después de entrar en el modo manual, debe introducir los parámetros necesarios para la operación de mecanizado actual, incluidos la carrera, la velocidad y los ajustes de posicionamiento de la plegadora; estos parámetros son fundamentales para garantizar la precisión de las operaciones manuales. El modo manual se utiliza normalmente para pruebas de equipos, calibración y escenarios de plegado único.

Puede introducir valores numéricos que coincidan con los ajustes esperados utilizando los botones de entrada de datos. A continuación se detallan los parámetros disponibles en el modo manual:

Parámetros de plegado

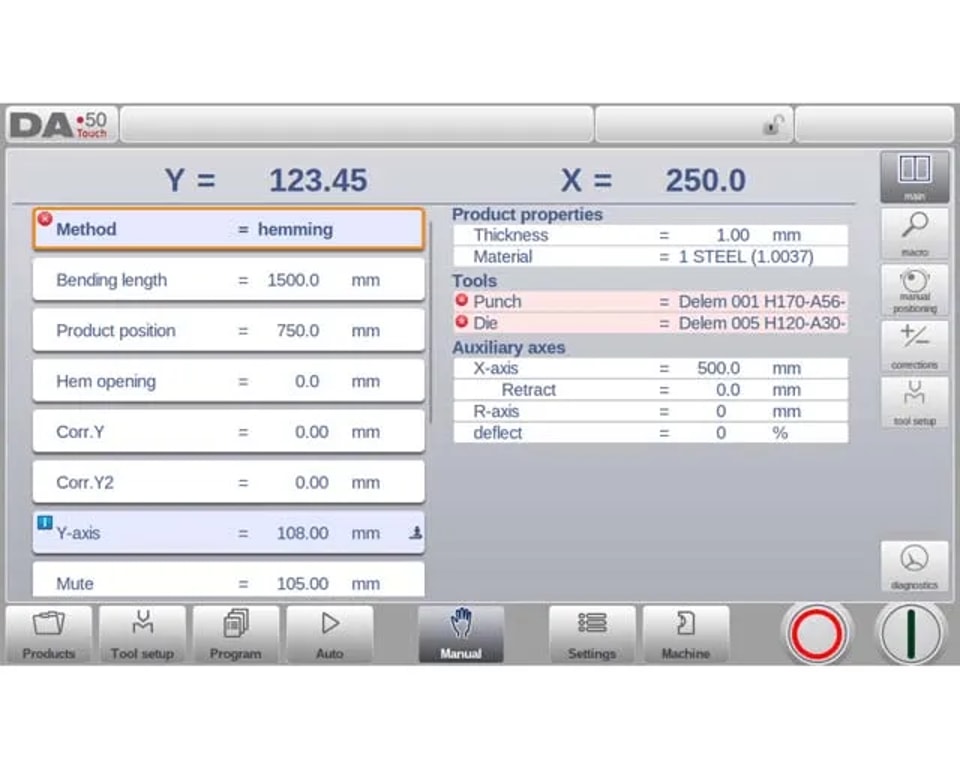

• Método: Seleccione el método de plegado requerido. El modo manual de DELEM DA-53T admite varios métodos, como plegado por aire, acuñado, dobladillo y dobladillo con acuñado. Las descripciones detalladas de cada método se pueden encontrar en la documentación del modo programa.

• Longitud de plegado: Introduzca la longitud de plegado de la chapa para proporcionar una base de datos para un mecanizado preciso.

• Posición del producto: Configure y supervise la posición absoluta en la dirección Z utilizando como referencia de origen el punto cero del lado izquierdo de la máquina.

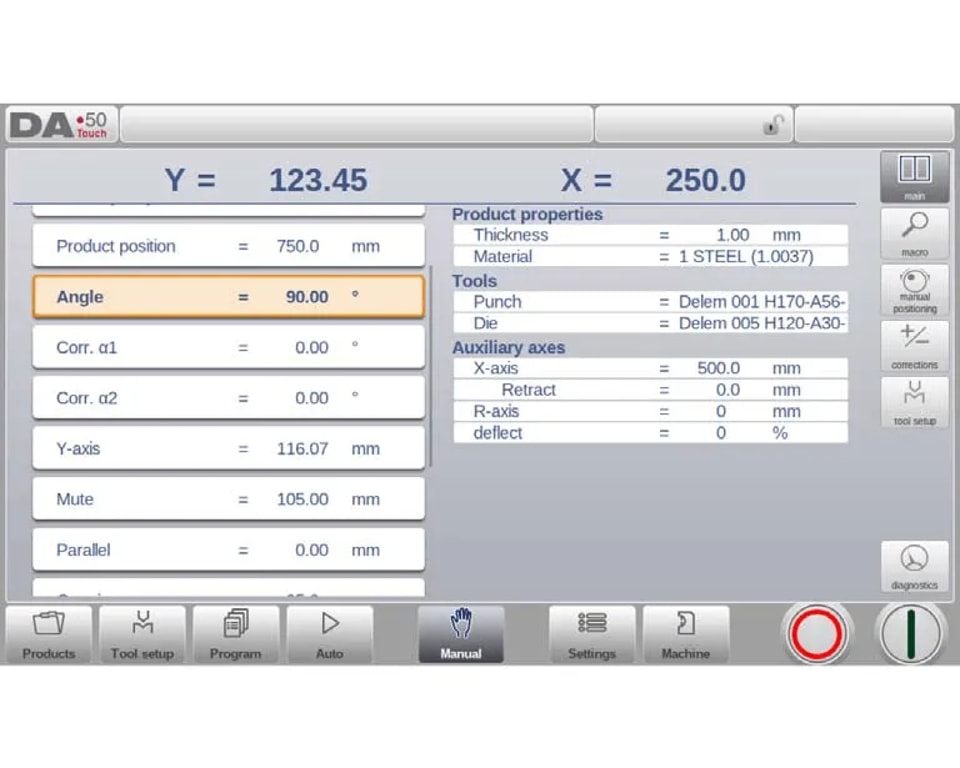

• Ángulo: Defina el ángulo de plegado requerido. Si existe una desviación entre el ángulo de plegado real y el ángulo esperado, calibérelo ajustando los valores de corrección α1 (Corr.α1) y α2 (Corr.α2). Por ejemplo, si el ángulo programado es de 90 grados pero el ángulo medido real es de 92 grados, establezca Corr.α en -2.

• Apertura de dobladillo: Establezca la distancia de apertura entre las pestañas durante el proceso de plegado por dobladillo. Los parámetros predeterminados se pueden consultar en el modo de ajustes.

•

• Corr.Y: Si se selecciona el método de acuñado, este parámetro se puede utilizar para corregir la posición del eje Y.

• Eje Y: El valor del eje Y programado o calculado que se requiere para lograr un ángulo de plegado específico.

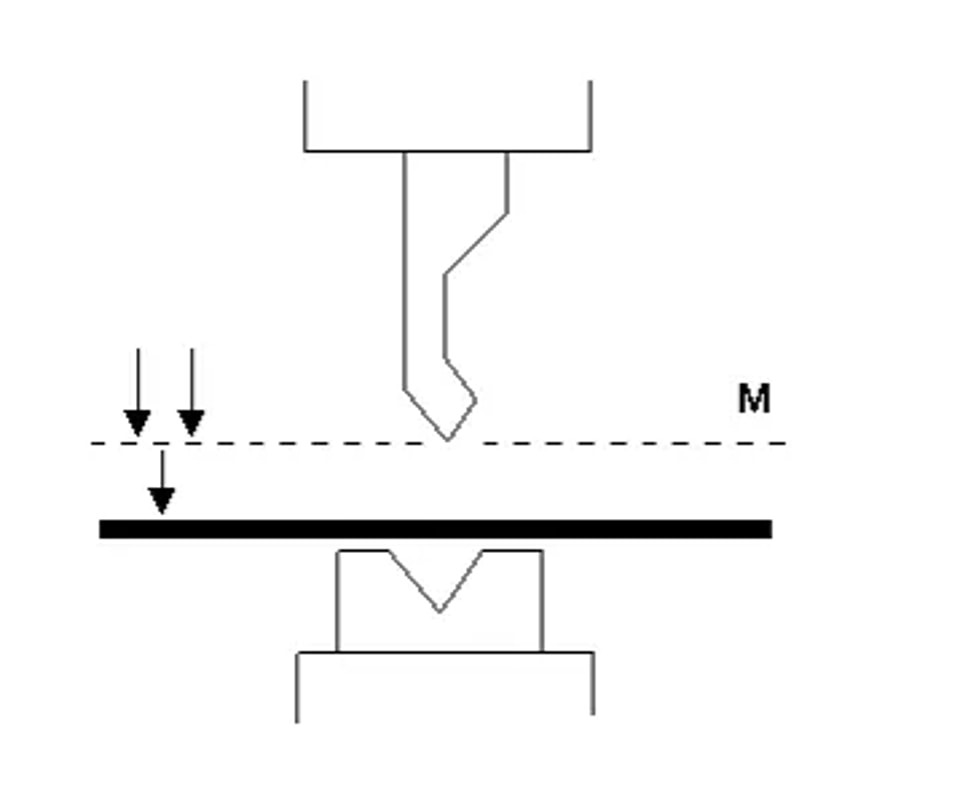

• Silenciar: El punto en el que el eje Y pasa de la velocidad de cierre rápido a la velocidad de prensado, programado aquí como un valor de posición del eje Y. Este valor programado corresponde a la posición del eje Y por encima de la chapa.

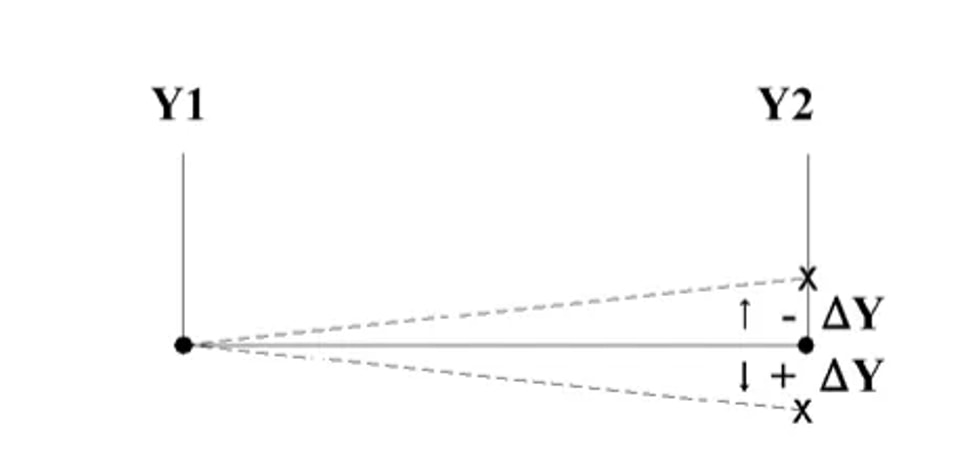

• Paralelo: La diferencia de posición entre los cilindros izquierdo y derecho (Y1 y Y2). Si el valor es positivo, indica que el cilindro derecho está más bajo; si el valor es negativo, el cilindro derecho está más alto. Este valor programado entra en vigor por debajo del punto de sujeción.

• Apertura: Este parámetro se utiliza para establecer la holgura entre el punzón y la matriz una vez finalizado el plegado. Un valor positivo significa que la holgura está por encima del punto Mute; un valor negativo significa que la holgura está por debajo del punto Mute. Si desea reducir el tiempo de manipulación del producto, puede establecer este parámetro en un valor positivo o negativo pequeño.

Parámetros de fuerza

• Fuerza: Programe la fuerza de prensado necesaria para la operación de plegado, a fin de garantizar que la aplicación de presión cumpla con los requisitos de mecanizado y logre los mejores resultados.

• Tiempo de mantenimiento y descompresión: Establezca el tiempo de mantenimiento en el punto de plegado y la distancia de descompresión para controlar de forma razonable el proceso de liberación de presión y garantizar la estabilidad del mecanizado.

Parámetros de velocidad

• Velocidad: La velocidad de movimiento del eje Y durante el proceso de plegado.

• Velocidad de descompresión: La velocidad de movimiento programable de la viga dentro de la distancia de descompresión.

Configuración de funciones

• Esperar retracción: Configure si el eje Y espera a que se complete la acción de retroceso antes de moverse, o si comienza a moverse en cuanto inicia el retroceso, para optimizar la eficiencia del flujo de trabajo.

Propiedades del producto

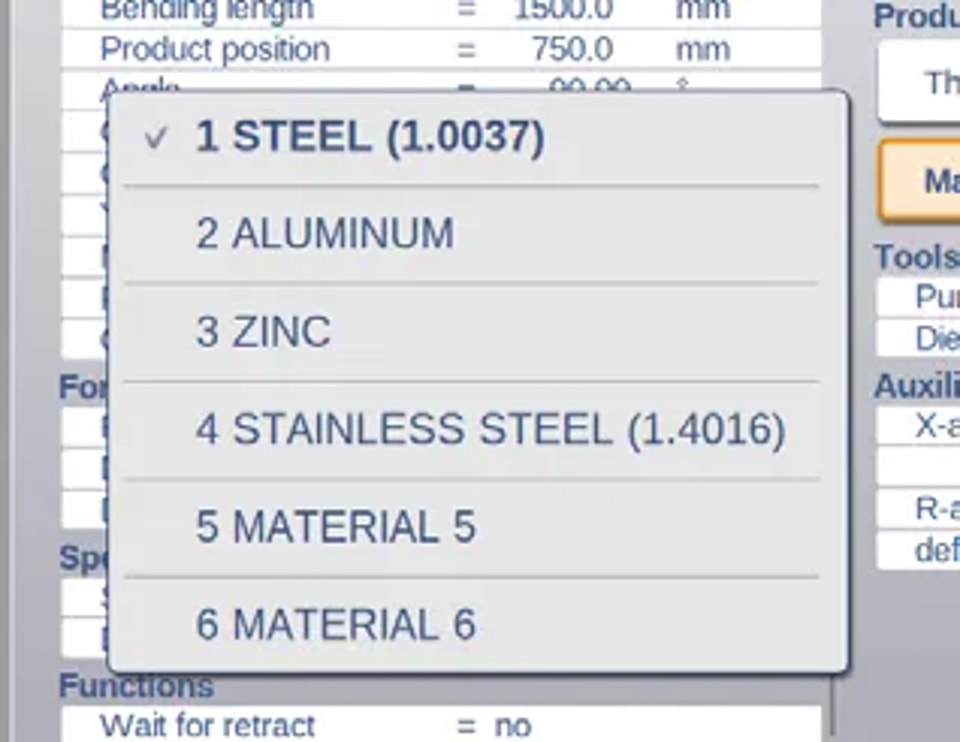

• Espesor y material: Introduzca el espesor de la chapa y seleccione el material correspondiente entre 99 opciones de materiales personalizados en el controlador para proporcionar datos clave para el cálculo de la profundidad de plegado.

Información de herramientas

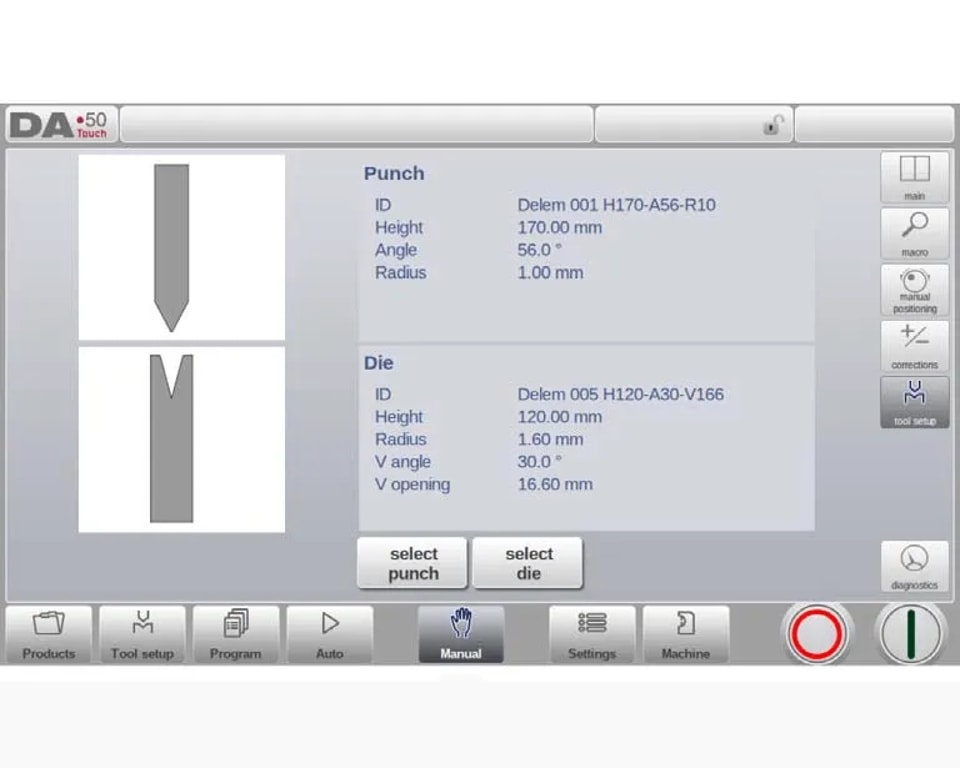

• Punzón y matriz: Seleccione o modifique los IDs del punzón y la matriz necesarios para la operación actual desde las bibliotecas de herramientas correspondientes, para garantizar que las herramientas se ajusten a los requisitos de mecanizado.

Ejes auxiliares

• Parámetros del eje auxiliar: Si el equipo está equipado con uno o más ejes auxiliares (como el eje X, el eje R o el eje Z), sus parámetros relacionados se mostrarán aquí.

• Retraer: La distancia de retroceso del eje auxiliar durante el proceso de plegado. Entre ellos, el "retroceso del tope trasero" comienza desde el punto de sujeción.

• Velocidad: La velocidad de movimiento del eje auxiliar en la operación de plegado actual, que puede programarse como un porcentaje de la velocidad máxima.

Al programar correctamente los parámetros anteriores en el modo manual de DELEM DA-53T, puede garantizar la precisión de la operación de plegado. Después de confirmar que todos los ajustes de los parámetros son correctos, pulse el botón Inicio para activar estas configuraciones.

Configuración de herramienta

La programación de la configuración de herramientas en el modo manual de DELEM DA-53T es muy similar a la del modo automático. Ambos modos permiten una configuración independiente de las herramientas, y la configuración de herramientas del modo automático se puede aplicar directamente al modo manual. Al cambiar al modo manual, el controlador DELEM DA-53T ofrecerá la opción de "usar la configuración de herramientas existente". Sin embargo, tenga en cuenta que, si la configuración actual difiere de la programación anterior, el usuario debe operar con precaución para evitar afectar la precisión del mecanizado.

• Añadir herramientas (punzones/matrices): De forma coherente con la operación de la función "Configuración de herramientas", los punzones o matrices necesarios se pueden añadir mediante la función "Añadir".

Paso 3: Configuración de parámetros

Cada parámetro en el modo manual de DELEM DA-53T se puede programar de forma independiente. El sistema calcula automáticamente el impacto de cada parámetro en los demás, y las relaciones entre parámetros se muestran de forma intuitiva mediante símbolos y colores de fondo para facilitar su identificación por parte del usuario.

• Después de modificar un parámetro, aparecerá un símbolo de información en la interfaz para indicar que el parámetro se ha actualizado.

• Si el valor de un parámetro difiere del valor de control calculado por el sistema, se mostrará un símbolo de estrella; esta función es especialmente útil cuando los parámetros deben configurarse intencionalmente con valores distintos o están restringidos.

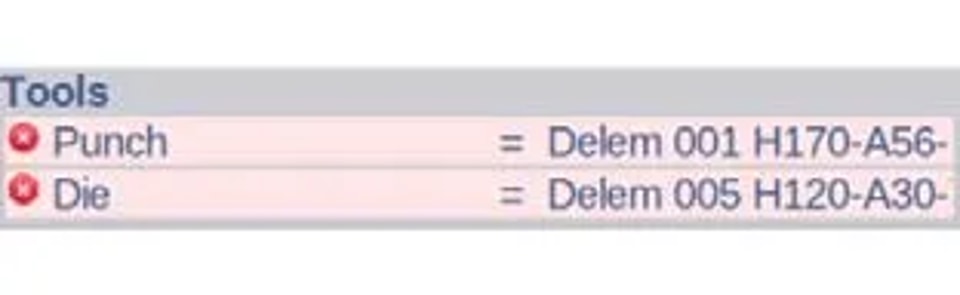

• Si un valor de parámetro se configura incorrectamente (por ejemplo, se programa un plegado de dobladillo pero no hay herramientas de dobladillo instaladas), se mostrará un símbolo de error para recordar al usuario que realice las correcciones.

Opciones de vista

Los botones de comando situados en el lado derecho de la pantalla permiten acceder a vistas distintas de la vista principal, incluidas la vista Macro, la vista de Posicionamiento manual, la vista de Correcciones y la vista de Diagnóstico.

Función macro

Cuando la función Macro está habilitada, el Modo manual de DELEM DA-53T cambia a una nueva vista y la pantalla muestra los valores ampliados de los ejes. Este diseño de la interfaz permite a los operarios leer claramente los valores de los ejes incluso cuando trabajan a cierta distancia del controlador, mejorando la comodidad de operación.

Paso 4: Movimiento manual de ejes

Procedimiento de movimiento

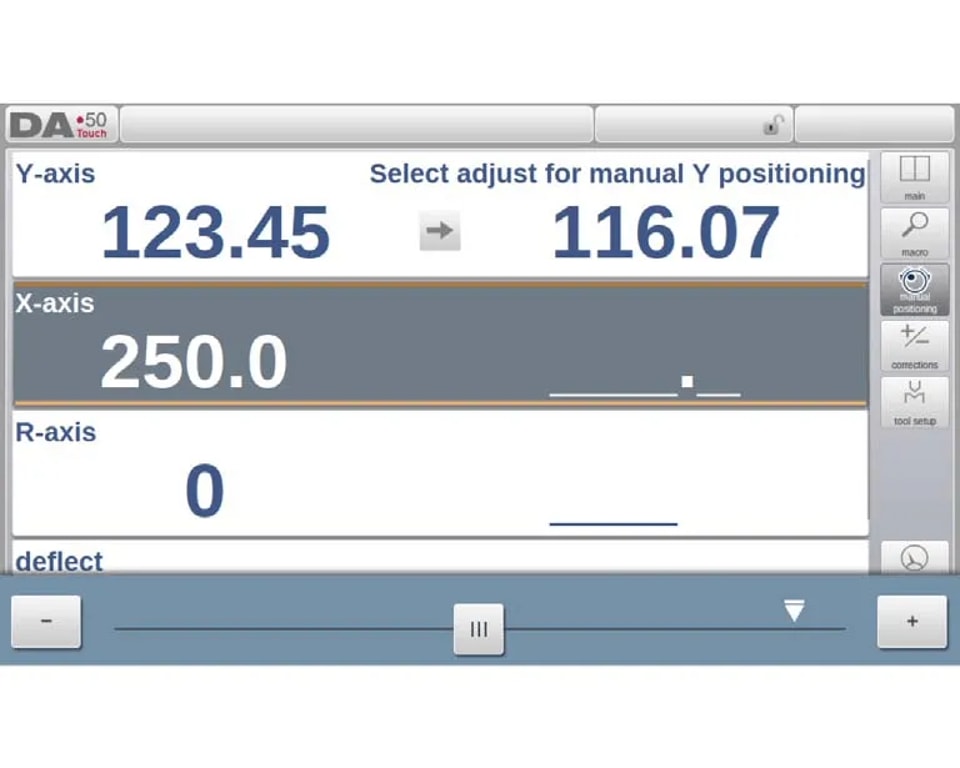

Para mover manualmente un eje en el Modo manual de DELEM DA-53T, use el control deslizante situado en la parte inferior de la pantalla. Después de seleccionar "Manual Pos" (Posicionamiento manual) en la pantalla principal, aparecerá una nueva interfaz de operación. Ajuste el control deslizante desde la posición central hacia la dirección deseada para mover cualquiera de los ejes mostrados en la interfaz; al soltarlo, el control deslizante volverá automáticamente a la posición central.

Movimiento de ejes auxiliares

Antes de mover un eje auxiliar, asegúrese de que el controlador esté en estado de parada (pulse el botón Stop). Primero, seleccione el eje de tope trasero requerido, sitúe el cursor sobre ese eje y, a continuación, controle el movimiento del eje mediante el control deslizante.

Movimiento del eje Y

El funcionamiento del movimiento manual del travesaño de prensado (eje Y) es similar al de los ejes auxiliares, pero deben cumplirse las siguientes condiciones:

1. El controlador debe estar activado (pulse el botón Start).

2. Active la función "adjust"; si esta función no está activada, aparecerá un mensaje de aviso en la esquina superior derecha de la pantalla.

3. El eje Y debe estar por debajo del punto Mute.

4. Debe emitirse un comando de plegado CNC.

Almacenamiento de posición (Teach)

Después de mover manualmente un eje, si necesita guardar la posición actual, haga clic en el nombre del eje en la columna "Programmed". El sistema copiará entonces el valor de la columna "Actual" (lado izquierdo) a la columna "Programmed" (lado derecho).

Al volver a la pantalla predeterminada del Modo manual, el parámetro de este eje conservará el valor almacenado más recientemente.

Seguir los pasos anteriores garantiza operaciones de movimiento de ejes fluidas y precisas en el Modo manual de DELEM DA-53T.

Función de corrección

En el Modo manual de DELEM DA-53T, se muestran los parámetros de corrección de la operación de plegado programada en este modo.

Como el Modo manual normalmente implica una sola operación de plegado, solo se muestra una línea de información de corrección en la interfaz. Los valores de corrección programados en el Modo manual pueden verificarse de la misma forma que en el Modo automático. Además, aquí también son visibles los registros de la base de datos de corrección y los valores iniciales de corrección. Acceder a la base de datos de corrección es crucial, ya que los registros que contiene tienen un impacto significativo en los resultados finales del plegado. Esta función es especialmente útil para ajustar los valores de corrección durante el plegado de prueba y guardar los resultados óptimos en la base de datos.

Función de diagnóstico

En el Modo manual de DELEM DA-53T, al hacer clic en "Diagnostics" puede ver el estado de cada eje. Esta ventana muestra el estado actual de todos los ejes disponibles y permanece activa incluso después de iniciar el controlador. El uso de esta función permite supervisar en tiempo real el estado de funcionamiento del controlador durante el ciclo de plegado, mejorando aún más la precisión operativa.

Estado de E/S

En el Modo manual de DELEM DA-53T, al hacer clic en la pestaña "I/O" de la interfaz de diagnóstico se obtiene una vista completa del estado actual de las entradas (I) y salidas (O). Esta interfaz permanece activa después de iniciar el controlador, lo que permite a los operarios supervisar de forma eficaz el estado de funcionamiento del sistema durante todo el ciclo de plegado y detectar anomalías a tiempo.

Vista IO ampliada

Si hace clic en uno o varios pines (hasta 5), el sistema generará una página adicional "Zoomed IO", que mostrará el IO seleccionado en una vista ampliada. Los pines seleccionados se mostrarán con un tamaño mayor, lo que facilita la supervisión por parte de los operarios desde cierta distancia y mejora la flexibilidad operativa.

Preguntas frecuentes (FAQ)

1. ¿Qué precauciones deben tomarse al operar el DELEM DA-53T en Modo manual?

Durante la operación, debe cumplir todas las normas de seguridad: inspeccione cuidadosamente el área de trabajo para asegurarse de que no haya obstáculos; use equipo de protección; y familiarícese con las funciones de los botones de control manual para evitar accidentes durante la operación.

2. ¿Cuál es la frecuencia de mantenimiento recomendada para el DELEM DA-53T en Modo manual?

El mantenimiento rutinario debe realizarse cada 500 horas de funcionamiento del equipo, e incluye la verificación de la integridad de los componentes clave, la limpieza de la superficie del equipo y la lubricación de las piezas móviles, para garantizar un funcionamiento fluido del equipo y prolongar su vida útil.

3. ¿Puede utilizarse el Modo manual del DELEM DA-53T para todo tipo de operaciones de plegado?

Aunque el Modo manual de DELEM DA-53T es muy versátil, está diseñado principalmente para escenarios de operación que requieren ajuste manual y supervisión en tiempo real. Para operaciones más complejas o automatizadas, se recomienda utilizar las funciones CNC del DA-53T para mejorar la eficiencia y la precisión.

Conclusión

Al configurar el Modo manual de DELEM DA-53T, seguir los pasos descritos en este artículo es clave para garantizar el funcionamiento normal del equipo y lograr un rendimiento óptimo. Todo el proceso incluye iniciar el controlador, seleccionar el modo de operación manual y configurar los parámetros necesarios para cumplir con los requisitos específicos de la plegadora. Este método de operación, conciso y sistemático, ayuda a mejorar la eficiencia del trabajo y reducir los errores operativos.

La correcta configuración del equipo y el mantenimiento regular son fundamentales para prolongar la vida útil de la plegadora y garantizar su rendimiento. Siguiendo las directrices de este artículo y realizando un mantenimiento periódico, puede minimizar el tiempo de inactividad del equipo y mejorar la eficiencia de producción. Si encuentra más problemas detallados o requiere asistencia técnica, no dude en ponerse en contacto con nuestro equipo. Además, le recomendamos consultar otros documentos disponibles en nuestro sitio web oficial para obtener información más profesional y asistencia técnica.
