El papel crítico de las cortinas de luz de seguridad en las plegadoras hidráulicas CNC

En la fabricación moderna de metales, las plegadoras hidráulicas CNC representan tanto una potente herramienta de producción como un importante desafío de seguridad. Entre las distintas medidas de protección disponibles, las cortinas ópticas de seguridad se han convertido en un componente indispensable para la protección del operario. Estos avanzados dispositivos de protección electro-sensibles (ESPE) crean una barrera de seguridad invisible que detiene de inmediato el funcionamiento de la máquina cuando se ve interrumpida, evitando lesiones potencialmente catastróficas.

Cómo funcionan las cortinas ópticas de seguridad

Un sistema de cortina óptica de seguridad consta de dos componentes principales:

1. Unidad emisora: Proyecta una matriz de haces infrarrojos sincronizados

2. Unidad receptora: Detecta la integridad del patrón del haz de luz

Cuando se instalan en una plegadora hidráulica CNC, estos componentes establecen un campo de detección de protección alrededor de la zona de riesgo. El sistema supervisa continuamente este campo a alta frecuencia (normalmente 500-2.000 Hz). Si cualquier objeto interrumpe los haces de luz —ya sea la mano de un operario, una herramienta u otro material extraño— el sistema activa una respuesta de seguridad inmediata:

1. Envía una señal de parada al sistema de control con clasificación de seguridad de la máquina

2. Activa el mecanismo de frenado dinámico de la plegadora

3. Mantiene la condición de parada hasta el reinicio manual

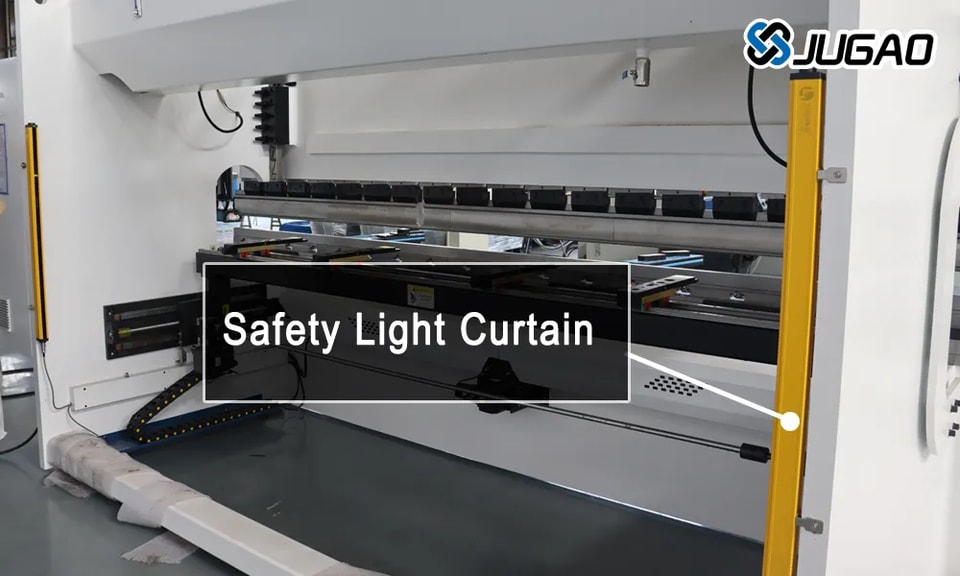

Una cortina óptica de seguridad es un tipo de dispositivo de protección fotoeléctrico que evita accidentes de seguridad causados por trabajadores u otras personas que operan cerca de máquinas en funcionamiento.

Ventajas operativas clave

Las modernas cortinas de luz de seguridad ofrecen varias ventajas críticas para las aplicaciones de prensas plegadoras:

1. Mayor protección del personal

l Evita lesiones por aplastamiento durante el ciclo de plegado

l Elimina la necesidad de protecciones físicas que pueden obstaculizar el flujo de trabajo

l Cumple con las normas de seguridad ISO 13855 para posicionamiento

2. Mayor eficiencia de producción

l Permite un acceso más cercano del operador que las barreras mecánicas

l Facilita una preparación y manipulación de materiales más rápidas

l Reduce el tiempo de inactividad en comparación con los sistemas de seguridad tradicionales

3. Funciones de seguridad avanzadas

l Circuitería de autocomprobación para una supervisión continua de la fiabilidad

l Función de muting para la manipulación automatizada de materiales

l Zonas de parada en cascada para distintos niveles de riesgo

Especificaciones técnicas

Consideraciones de implementación

Una instalación adecuada requiere prestar atención a varios factores críticos:

1. Posicionamiento: Debe mantener la distancia mínima de seguridad según los cálculos de ISO 13855

2. Alineación: Una alineación óptica precisa garantiza una detección ininterrumpida del haz

3. Integración: Debe conectarse con el relé de seguridad o el PLC de la máquina

4. Pruebas: Verificaciones periódicas de funcionamiento, incluidos ciclos de prueba diarios

Las cortinas de luz de seguridad para prensas plegadoras hidráulicas CNC sirven como barrera protectora, garantizando la seguridad del operador al detectar obstáculos. Detienen inmediatamente la máquina si se detecta una persona u objeto, minimizando los accidentes y mejorando la eficiencia operativa. El emisor transmite emisiones de luz al receptor en el otro extremo y así se forma la zona de protección. Una vez que un obstáculo (como el dedo del operador u otros elementos inesperados) entra en la zona de protección, la cortina de luz envía de inmediato una señal al controlador y detiene simultáneamente el movimiento del carro.

Conclusión

Las cortinas de luz de seguridad representan una solución de ingeniería sofisticada que cierra la brecha entre la productividad y la protección del operario en las operaciones de plegadoras hidráulicas CNC. Al implementar estos sistemas, los fabricantes pueden lograr:

l Cumplimiento de las normas internacionales de seguridad (ISO 12100, ISO 13849)

l Reducción de los accidentes laborales y de los costos asociados

l Mejora de la eficiencia operativa mediante un diseño de seguridad inteligente

Para un rendimiento óptimo, consulte siempre con especialistas en seguridad para garantizar la selección, instalación y mantenimiento adecuados del sistema según la configuración específica de su plegadora y sus requisitos operativos.
