Guía definitiva de las punzonadoras de torreta CNC

En esta guía definitiva sobrePrensa punzonadora CNC de torreta, me entusiasma compartir mis ideas y experiencia sobre este equipo esencial. Tanto si eres nuevo en el mundo del mecanizado CNC como si buscas mejorar tus procesos actuales, esta guía te proporcionará conocimientos completos sobre las mejores prácticas, técnicas de optimización y estrategias de programación. Desde los principios básicos de funcionamiento hasta consejos para maximizar la eficiencia, mi objetivo es ofrecer una comprensión integral que te ayude a tomar decisiones informadas. Acompáñame a explorar las características, ventajas y mejores prácticas para utilizar eficazmente las prensas punzonadoras CNC de torreta.

La punzonadora de torreta CNC es una de las principales categorías depunzonadoras, el nombre en inglés (Prensa punzonadora CNC de torreta), abreviatura NCT. La punzonadora de torreta de control numérico (NCT) integra máquina, electricidad, líquido y gas. Es un equipo de procesamiento por presión para punzonado y embutición superficial y conformado de la chapa mediante la matriz de la punzonadora de torreta.

Tabla de contenido

• Características
• Clasificación
• Eje de movimiento
• Métodos de procesamiento
• Estación de procesamiento
• Industria de aplicación
• Demostración en video

Características

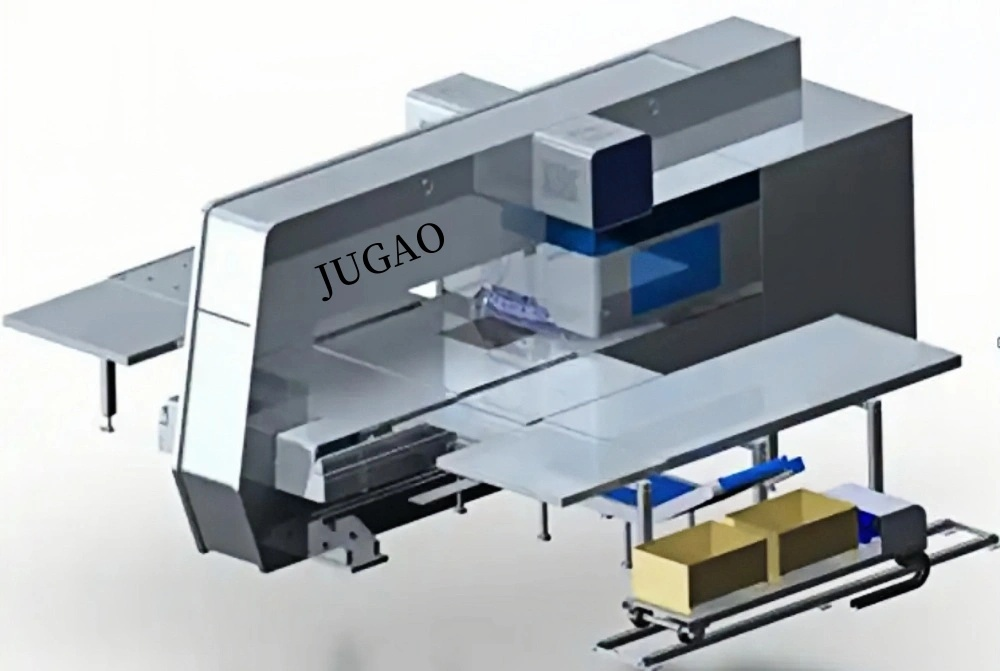

La punzonadora CNC de torreta (NCT) está compuesta por un sistema de control por computadora, un sistema de potencia mecánico o hidráulico, un mecanismo de alimentación servocontrolado, una biblioteca de moldes, un sistema de selección de moldes, un sistema de programación periférica, etc.

La punzonadora CNC de torreta (NCT) ejecuta un programa de mecanizado compilado mediante software de programación (o de forma manual). El mecanismo de alimentación servocontrolado envía la chapa a la posición de mecanizado. Al mismo tiempo, el sistema de selección de moldes elige el molde correspondiente en la biblioteca de moldes, y el sistema de potencia hidráulica prensa según el programa para completar automáticamente el procesamiento de la pieza.

Clasificación

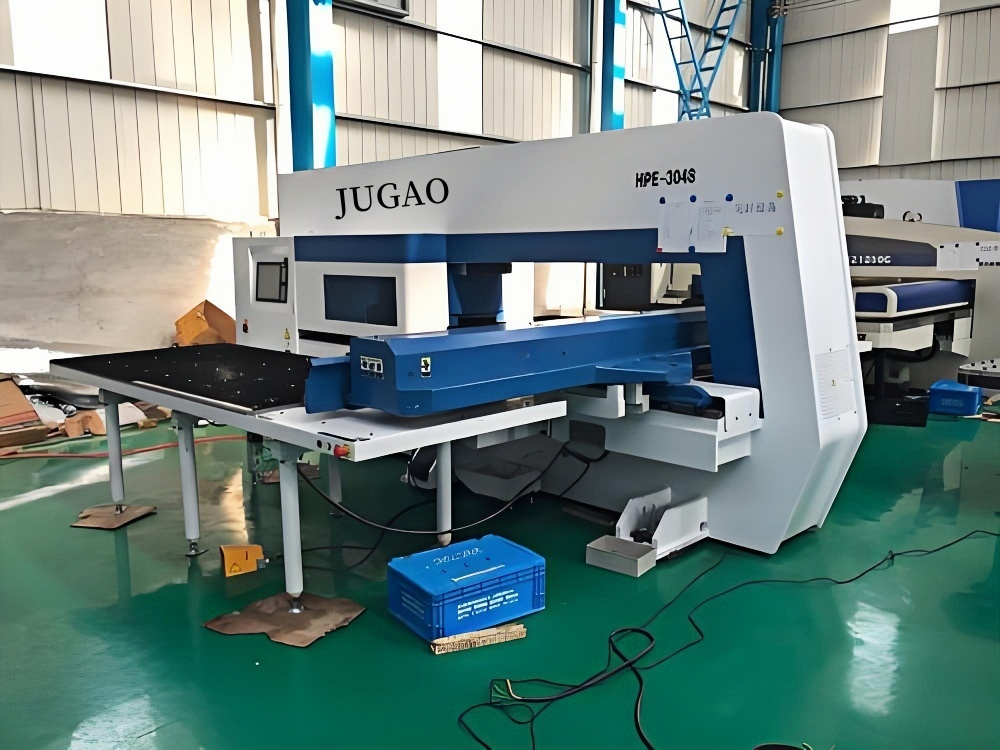

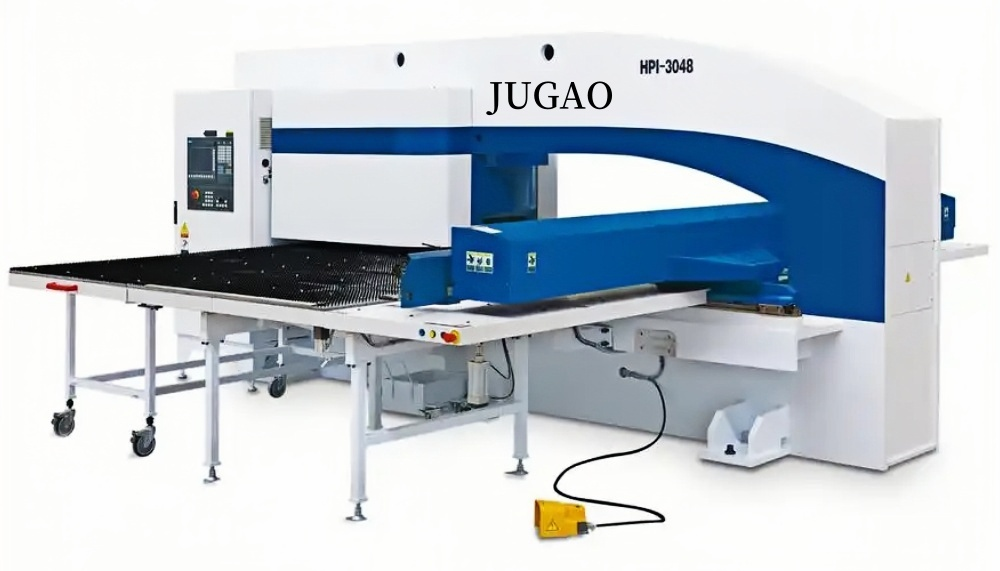

La punzonadora CNC de torreta (NCT) se divide en punzonadora CNC de torreta con servosistema totalmente eléctrico, punzonadora CNC de torreta mecánica (punzonadora CNC de volante) y punzonadora CNC de torreta hidráulica.

Entre ellas, la punzonadora CNC de torreta con servosistema totalmente eléctrico es un tipo totalmente nuevo de punzonadora de torreta. El equipo utiliza tecnología de accionamiento directo con servomotor, conservando así las ventajas de una estructura de transmisión principal mecánica simple, madura y fiable. Al mismo tiempo, presenta mejores características que una transmisión principal hidráulica. Cuenta con funciones potentes y características destacadas. El equipo está equipado con una punzonadora inteligente servo totalmente eléctrica, capaz de realizar diversos procesos como punzonado, conformado, doblado y grabado.

Las punzonadoras mecánicas de torreta se utilizan ampliamente por su estabilidad a largo plazo, su durabilidad y su menor precio en comparación con las punzonadoras CNC de torreta con servosistema totalmente eléctrico; sin embargo, quedan muy por detrás en eficiencia y funcionalidad.

Las punzonadoras hidráulicas de torreta han ido perdiendo progresivamente popularidad debido a la necesidad de aceite hidráulico consumible y a su inadecuación para entornos de trabajo con altas temperaturas.

Eje de movimiento

Eje X: eje de servoaccionamiento que desplaza la pieza en la dirección perpendicular a la longitud de la bancada

Eje Y: eje de servoaccionamiento que desplaza la pieza en la dirección paralela a la longitud de la bancada

Eje A: eje de rotación de la matriz en un almacén de herramientas de torreta giratoria

Eje C: eje de giro para el indexado automático del molde, que permite girarlo en cualquier ángulo

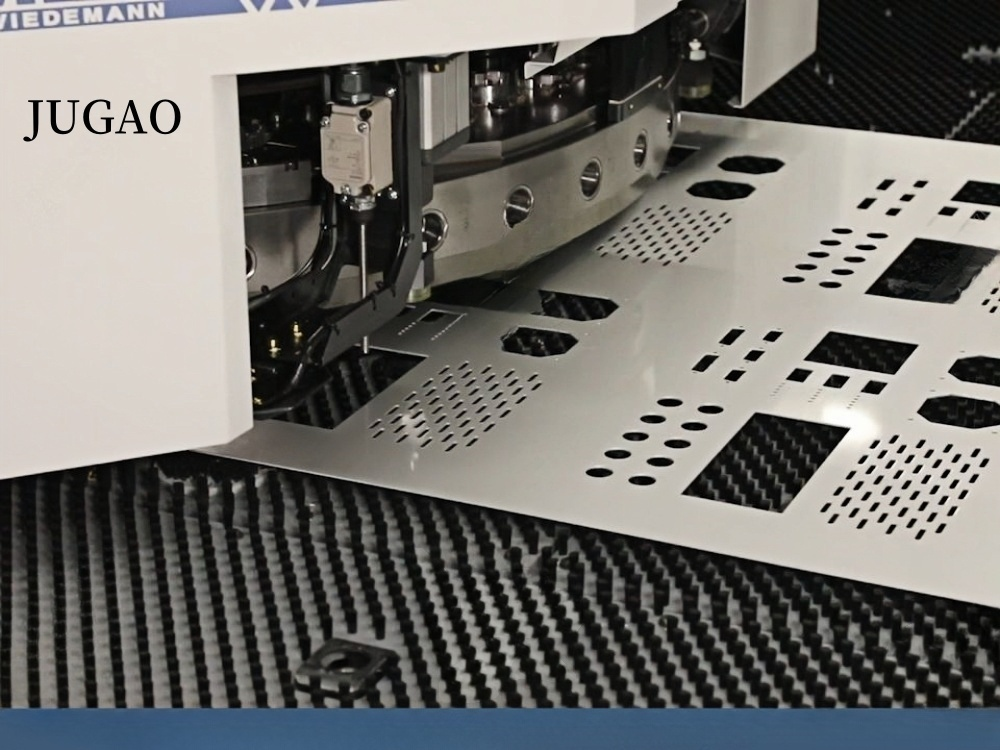

Métodos de procesamiento

1. Punzonado simple: realiza el punzonado completo en una sola pasada, incluida la distribución en línea recta, en arco, circunferencial y el punzonado de orificios en rejilla.

2. Punzonado continuo en la misma dirección: mediante moldes rectangulares que se solapan parcialmente, es posible mecanizar orificios alargados y recortar bordes.

3. Punzonado continuo multidireccional: método de mecanizado que utiliza moldes pequeños para procesar orificios grandes.

4. Nibbling: uso de una matriz redonda pequeña para punzonar continuamente un arco en pequeños pasos.

5. Conformado simple: método de conformado por embutición superficial en una sola operación según la forma del molde.

6. Conformado continuo: métodos de conformado de mayor tamaño que el del molde, como persianas de gran formato, nervaduras enrolladas y escalones laminados.

7. Conformado en matriz: procesamiento de múltiples piezas iguales o diferentes sobre una misma placa grande.

Estación de procesamiento

Por lo general, la matriz de torreta se clasifica según el diámetro de los orificios que puede mecanizar, lo que facilita la selección de la matriz. Normalmente se divide en cinco categorías: A, B, C, D y E.

Estación de grado A (1/2 pulgada): rango de mecanizado de Φ1,5 a Φ12,7 mm

Estación de grado B (1-1/2 pulgada): rango de mecanizado inferior a Φ31,7 mm

Estación de grado C (2 pulgadas): rango de mecanizado inferior a Φ50,8 mm

Estación de grado D (3-1/2 pulgadas): rango de mecanizado inferior a Φ88,9 mm

Estación de grado E (4-1/2 pulgadas): rango de mecanizado inferior a Φ114,3 mm

Por lo general, cuando es necesario cambiar la configuración aleatoria, se aplican las siguientes conversiones: 1D = 8A = 4B = B + C.

Industria de aplicación

Nuestros productos tienen una amplia aplicación en la industria del estampado en frío, abarcando equipos eléctricos, armarios de chasis, decoración de muros cortina, electrodomésticos, la industria de ascensores, fabricación de puertas cortafuego, aire acondicionado, electrodomésticos de cocina, equipos de oficina, herrajes para muebles, maquinaria médica y luminarias, entre otros. El método de punzonado simple y el método de punzonado por nibbling se utilizan para perforar orificios y piezas de diversas formas y tamaños, especialmente adecuados para el punzonado de lotes medianos y pequeños o de placas unitarias.
