Utilice las funciones de la máquina ESA S860 para obtener plegados perfectos
Utilice las funciones de la máquina ESA S860 para obtener plegados perfectos
Lograr plegados impecables y repetibles en la fabricación de metal depende en gran medida de un conocimiento profundo de las capacidades de su equipo. Para los operarios de la plegadora ESA S860, aprovechar sus funciones avanzadas es clave para mejorar la precisión, reducir los tiempos de preparación y garantizar resultados consistentes de alta calidad.
Esta guía ofrece un recorrido detallado por las funciones principales de la ESA S860, con instrucciones claras sobre cómo activarlas y aplicarlas. Tanto si es un operario experimentado como si se inicia en el plegado CNC, encontrará información práctica para optimizar el rendimiento y lograr resultados de nivel profesional en cada proyecto.
Comprensión de la función «máquina de trabajo del metal»
La ESA S860 integra funciones especializadas de trabajo del metal diseñadas para agilizar el proceso de plegado. Entre las funciones principales se incluyen:
l Teclado suave intuitivo– Simplifica la programación mediante una interfaz fácil de usar.
l Nueva función de plegado – Permite crear y almacenar rápidamente programas de plegado.
l Función de remachado de plegado Bloquea los pliegues de forma segura para lograr mayor precisión y repetibilidad.
Juntas, estas herramientas minimizan la intervención manual, aceleran la producción y mejoran la precisión global del plegado, convirtiendo a la ESA S860 en un activo imprescindible en los talleres modernos de chapa metálica.
Activación del modo de trabajo del metal
Para habilitar la función de máquina de trabajo del metal en su ESA S860:
1. Abra el menú de ajustes desde la pantalla principal.
2. Seleccione Configurar (2) para acceder a los ajustes del sistema.
3. Seleccione Parámetros generales (7) y pulse Siguiente.
4. Introduzca su contraseña de seguridad y confirme con OK.
5. Ajuste la opción Máquina de trabajo del metal en 1 y pulse ENTER (aplicable a los modelos S860 Touch y S660W).
Una vez activado, estarán disponibles las siguientes funciones:
l Nueva programación de plegado – Reproduce rápidamente los datos de plegado existentes.
l Prensado forzado del pliegue – Garantiza una terminación precisa del plegado.
Uso de la nueva función de plegado:
l Pulse la ▶teclaen el último pliegue de una sección para duplicarlo debajo.
l Seleccione Introducir pasodesde el menú para insertar un pliegue con los mismos parámetros en la posición actual.
Uso del prensado forzado del pliegue:
l En Ajustes y Resumen de plegado, introduzca 0 en el campo de ángulo Y1 para marcar un pliegue para prensado. Esto proporciona un control exacto sobre el punto final del plegado, ideal para conformado multietapa complejo.
Indicador de último pliegue
Un icono que aparece en la esquina superior derecha de la pantalla señala el último pliegue en su secuencia programada. Esta señal visual ayuda a evitar pliegues adicionales no deseados al operar los controles de la máquina.

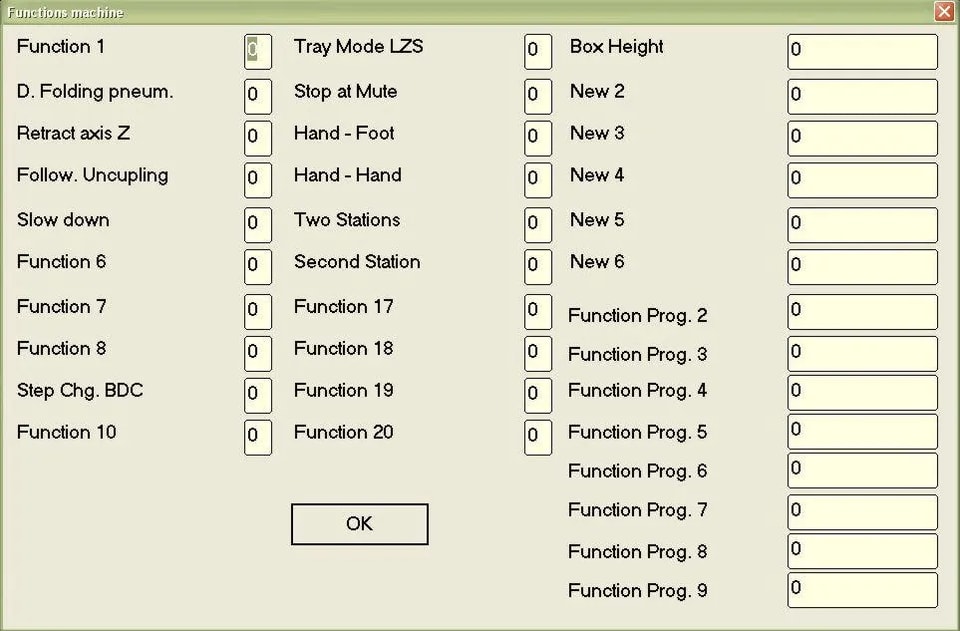

Panel de configuración «Funciones de la máquina»
Adapte las operaciones de plegado a necesidades específicas mediante el menú de funciones de la máquina. Acceda a él pulsando la tecla correspondiente desde la pantalla de ajustes de datos y seleccionando la opción 7.
Las funciones disponibles incluyen:
Función de aplastado neumático– Eleva el punzón neumático de aplastado cuando se configura en 1 en un plegado con tope incluido.
Retroceso de los ejes Z– Activa el movimiento de retroceso en los ejes Z1/Z2 según el parámetro «Valor de desviación de Z».
Desenganche del acompañamiento – Permite que el acompañamiento guía se desenganche durante su ciclo cuando está habilitado.
Función de descenso lento – Mantiene un descenso lento del cabezal en los ciclos semiautomático y automático.
Cambio de paso a PMI– Retrasa el ajuste del paso hasta que el cabezal alcanza el punto muerto inferior.
Modo de bandeja LZS – Exclusivo del sistema de seguridad «laser safe» (parámetro = 1).
Función de fin de altura– Especifica la altura del borde (en mm) para aplicaciones del modo LZS Tray.
Funciones de Parada por Silencio / Manos-Pies / Manos-Manos / Doble Pedal – Opciones de seguridad y control dentro del sistema «laser safe» para pausar, reiniciar y operar mediante pedal.
Gestión de versiones del programa
A partir de la versión de software 10.1, el ESA S860 admite hasta 20 funciones programables. Aunque las versiones más recientes pueden leer archivos de programas antiguos, no son compatibles hacia atrás. Sin embargo, puede exportar programas en formatos heredados (compatibles con las versiones 5.0–9.1).

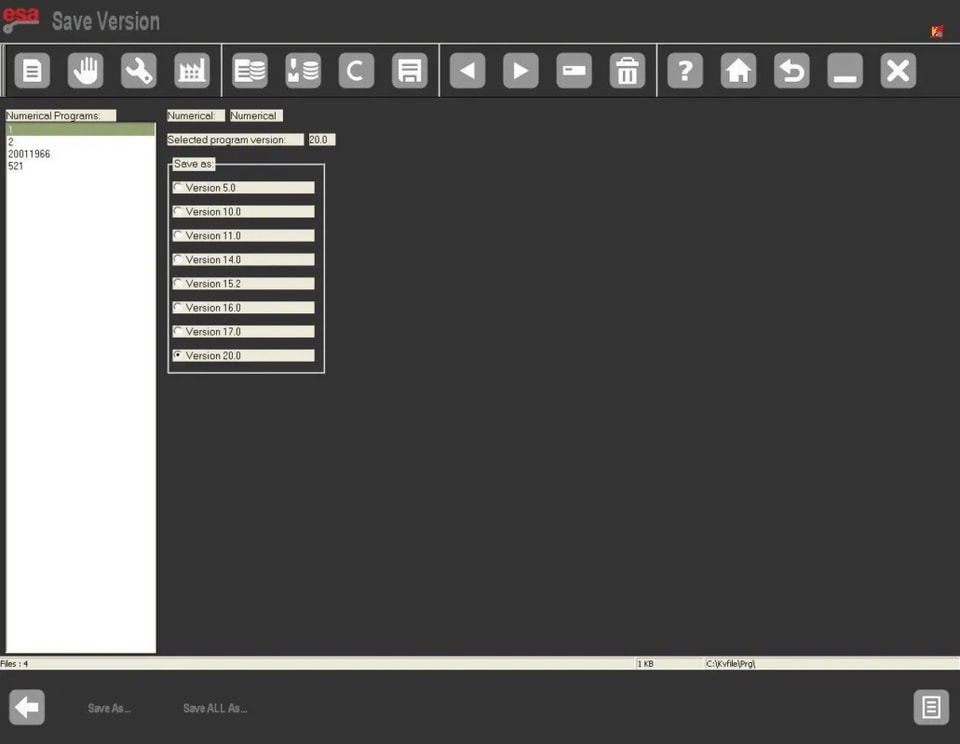

Guardar un solo programa en una versión anterior:
1. Abra la lista de programas.
2. PulseGuardar versión para entrar en la pantalla de conversión.

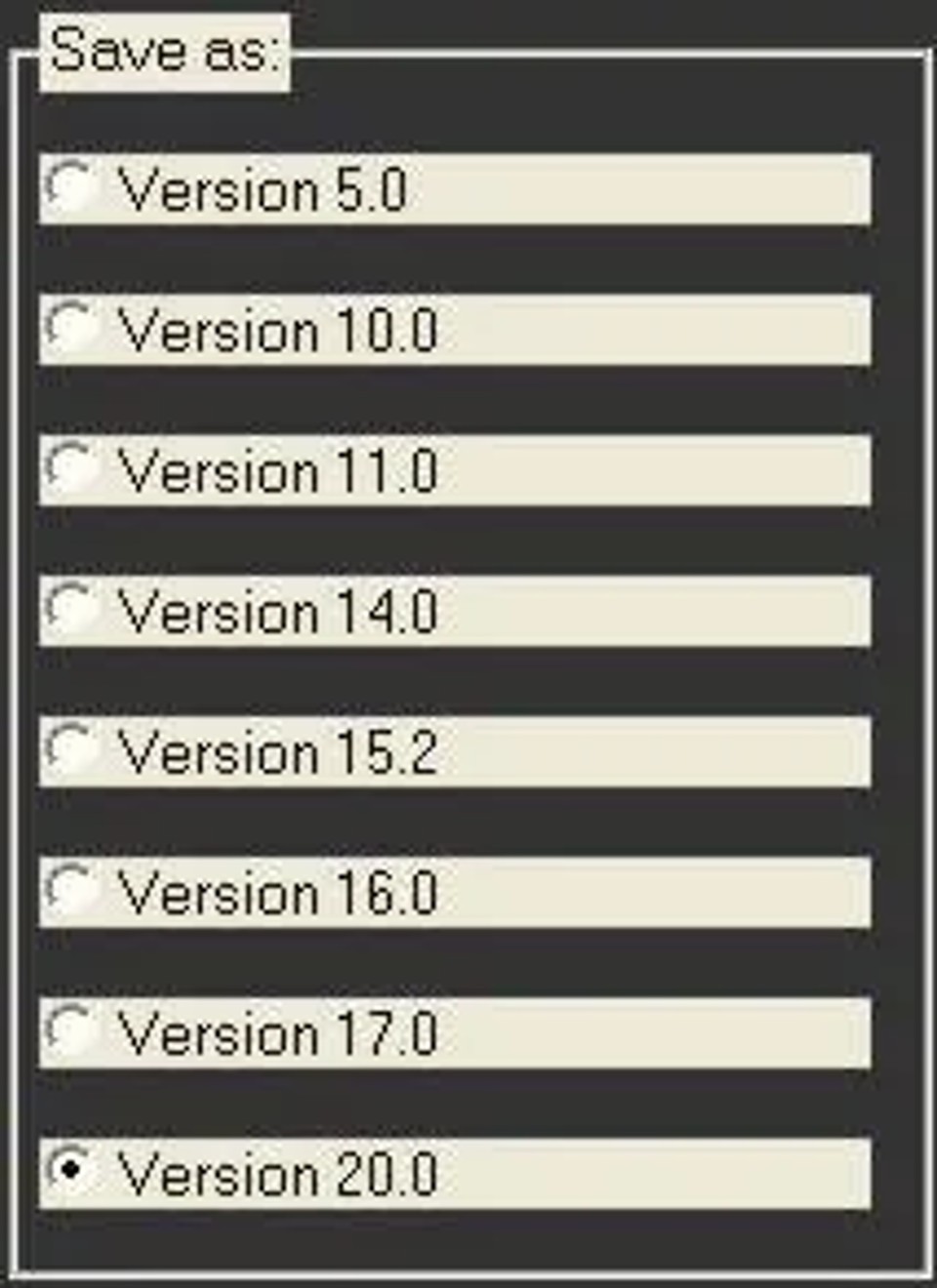

3. Elija el programa y el formato de destino (p. ej.,Versión 20.0).
4. PulseINTRO, luegoGuardar como....
5. Asigne un nombre al archivo, seleccioneConfirmar, y pulseINTRO.
Guardar todos los programas en una versión anterior:
1. Desde la lista de programas, seleccione Guardar versión.
2. Elija el formato heredado deseado.
3. Inserte una unidad USB formateada con espacio suficiente.
4. Pulse Guardar todo como... para exportar todos los programas.

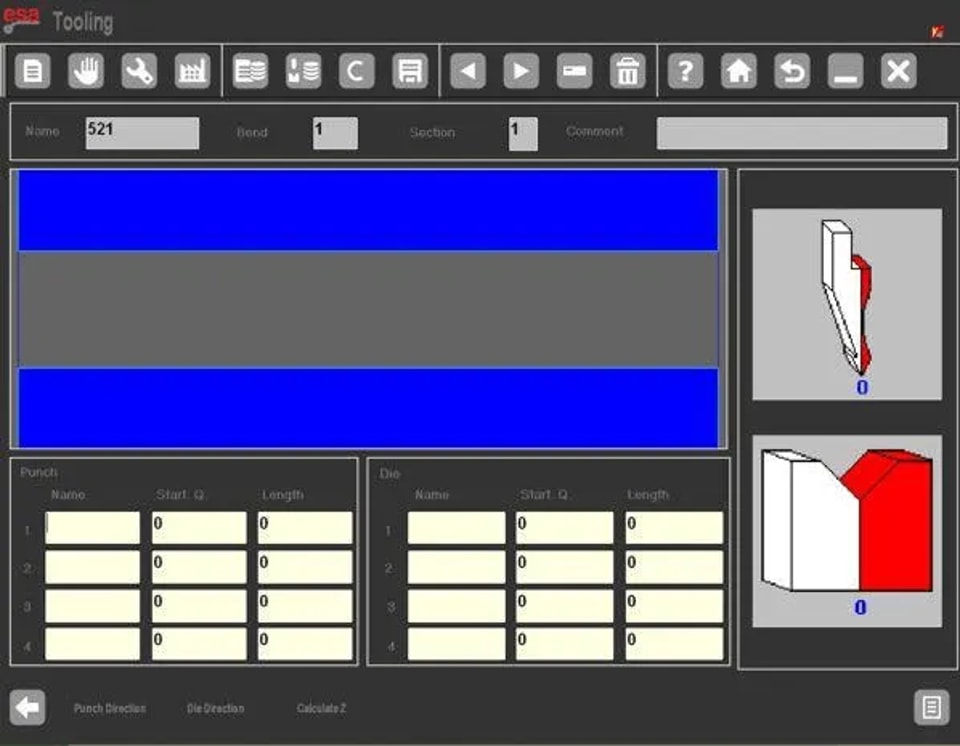

La pantalla de configuración de «Herramientas»
El menú Herramientas (opción 9 en la pantalla de ajustes de datos) es esencial para gestionar estaciones de trabajo y automatizar los cálculos del eje Z.
La interfaz muestra:
l Un diagrama frontal de la máquina con iconos de «dientes» de la herramienta.
l Paneles laterales que ilustran la orientación de la herramienta.
l Campos de datos para hasta cuatro estaciones de trabajo, que incluyen:
Número de estación (1–4)
Nombres asignados al punzón y la matriz
Medidas de la herramienta (desde el punto 0 o el hombro interno)
Longitudes de herramienta por estación
Esta configuración garantiza una alineación precisa de la herramienta y simplifica la programación multiestación.
Opciones de menú adicionales
Amplíe su control sobre el ESA S860 mediante estos menús auxiliares:
1. Apagado del NC – Seleccione Apagar (5) para desconectar el sistema de forma segura.
2. Versión del software – Elija Versión (7) para ver los detalles del software, los ejes activos y las opciones instaladas.
3. Visualización del logotipo – Acceda a Logotipo (8) para mostrar el logotipo predeterminado de Esautomotion o cargar un logotipo corporativo personalizado.
4. Monitor de memoria – Use Monitor de memoria (9) para controlar la memoria del sistema y optimizar la eficiencia del flujo de trabajo.:
¿Cómo puedo solucionar problemas con las funciones de la máquina ESA S860?
Si encuentra problemas con las funciones de la máquina ESA S860, primero consulte la sección de solución de problemas del manual. Las soluciones habituales incluyen recalibrar los controles, comprobar las conexiones eléctricas y verificar las actualizaciones de software. Si los problemas persisten, póngase en contacto con atención al cliente.
Conclusión
El dominio de las funciones de la máquina ESA S860 se logra con experiencia práctica y una sólida comprensión de sus características operativas. Aplicando la guía anterior, podrá realizar plegados precisos y repetibles con mayor confianza y control.
Una configuración constante de la máquina, el mantenimiento rutinario y el cumplimiento de las prácticas recomendadas son fundamentales para mantener un alto rendimiento y minimizar los tiempos de inactividad en sus operaciones de plegado.
Si necesita más asistencia o desea explorar todo el potencial de su ESA S860, nuestro equipo técnico está listo para ayudarle. Visite nuestro sitio web para acceder a tutoriales, documentación y recursos adicionales que le ayudarán a dominar técnicas avanzadas de plegado.
