Muchas máquinas dobladoras de tubos presentan fallas: alarmas constantes, problemas intermitentes o incluso no arrancan después del montaje. En mis años de experiencia, he descubierto que la causa real a menudo no es un problema mecánico, sino un cableado eléctrico incorrecto. Si buscas comprender cómo conectar y gestionar correctamente el sistema eléctrico de una máquina dobladora de tubos, has llegado al lugar indicado. En este artículo, desglosaré los pasos clave de las conexiones eléctricas, explicando por qué cada paso es crucial y cómo evitar errores comunes que pueden conducir a problemas ocultos, garantizando la seguridad, precisión y durabilidad de la máquina.

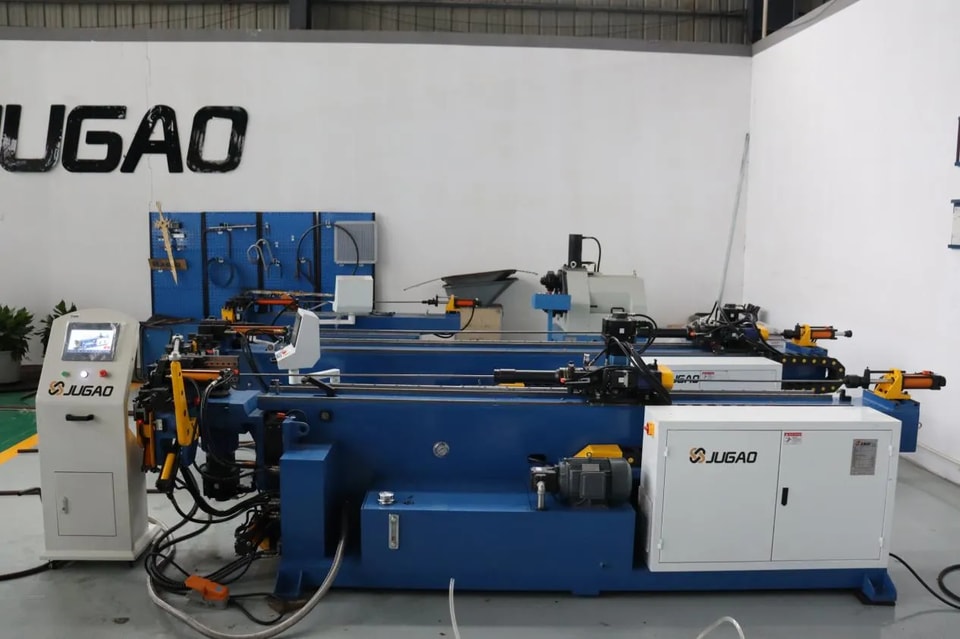

Aprende los fundamentos de las conexiones eléctricas para máquinas de doblado de tubos

El núcleo de las conexiones eléctricas para máquinas de doblado de tubos radica en garantizar la coincidencia de voltaje y corriente, la configuración del sistema de puesta a tierra, la instalación del cableado de control y la configuración de dispositivos de protección según los requisitos del equipo. Completar correctamente estas tareas es un requisito fundamental para un movimiento servo fluido, ángulos de doblado precisos y sistemas CNC confiables.

Coincidencia de voltaje y frecuencia de la fuente de alimentación

Antes de conectar los cables, asegúrese siempre de que el voltaje y la frecuencia de la fuente de alimentación del taller coincidan con la especificación de la máquina. Las máquinas de doblado de tubos suelen ser compatibles con especificaciones específicas como 380V/50Hz o 460V/60Hz. Las consecuencias de una discrepancia de voltaje incluyen fallos del inversor, alarmas del servo y sobrecalentamiento de los componentes eléctricos.

Elija el tamaño y la capacidad de cable apropiados.

La selección del cable es un aspecto crítico de las conexiones eléctricas para máquinas de doblado de tubos. Los cables de tamaño insuficiente pueden provocar caídas de voltaje, operación inestable o disparos frecuentes durante operaciones de doblado de alta carga. Recomiendo seleccionar el cable de alimentación en función de la corriente nominal de la máquina y permitir un margen de seguridad para manejar cargas pico.

Puesta a tierra y requisitos de puesta a tierra de la máquina de doblado de tubos

Una puesta a tierra adecuada es uno de los aspectos más fácilmente pasados por alto en las conexiones eléctricas de una máquina de doblado de tubos, pero es uno de los más importantes para garantizar la seguridad y la estabilidad del control.

¿Por qué es crucial la puesta a tierra para las máquinas de doblado de tubos CNC?

La confiabilidad del sistema de puesta a tierra es crucial para la seguridad del personal y la estabilidad del equipo. Una buena puesta a tierra puede prevenir accidentes por descarga eléctrica y suprimir eficazmente el ruido eléctrico que interfiere con los controladores CNC y los servodrives; una puesta a tierra deficiente puede provocar fácilmente anomalías como alarmas aleatorias, errores de comunicación y posicionamiento inestable de ejes.

Cómo implementar una puesta a tierra efectiva

Al realizar la puesta a tierra, se deben observar dos puntos: Primero, el terminal de puesta a tierra de la máquina debe conectarse directamente a un punto de puesta a tierra dedicado con baja resistencia; segundo, evite compartir la puesta a tierra con equipos de alta potencia como soldadoras para prevenir interferencias con el sistema eléctrico de la máquina de doblado de tubos.

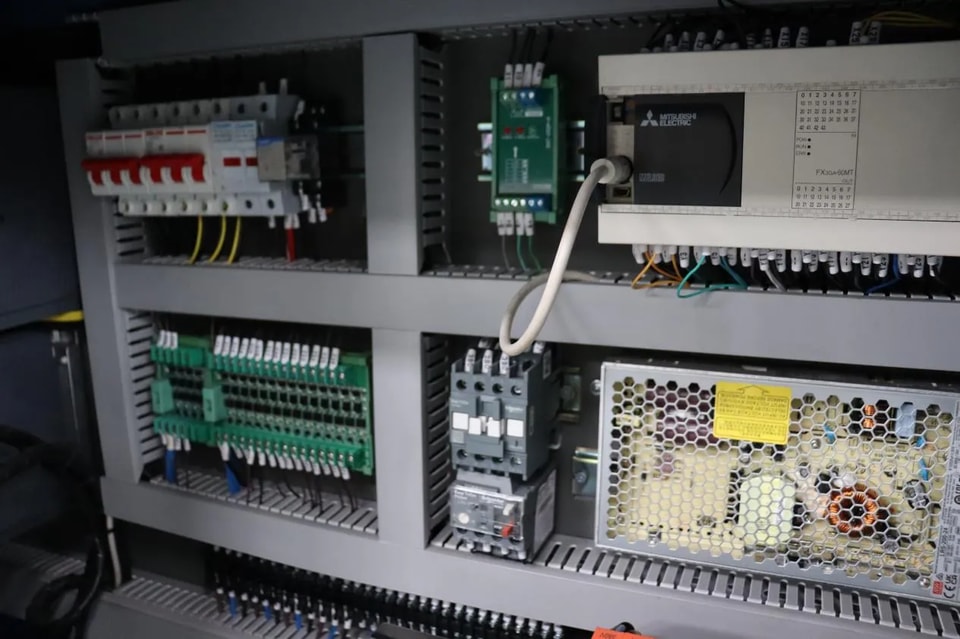

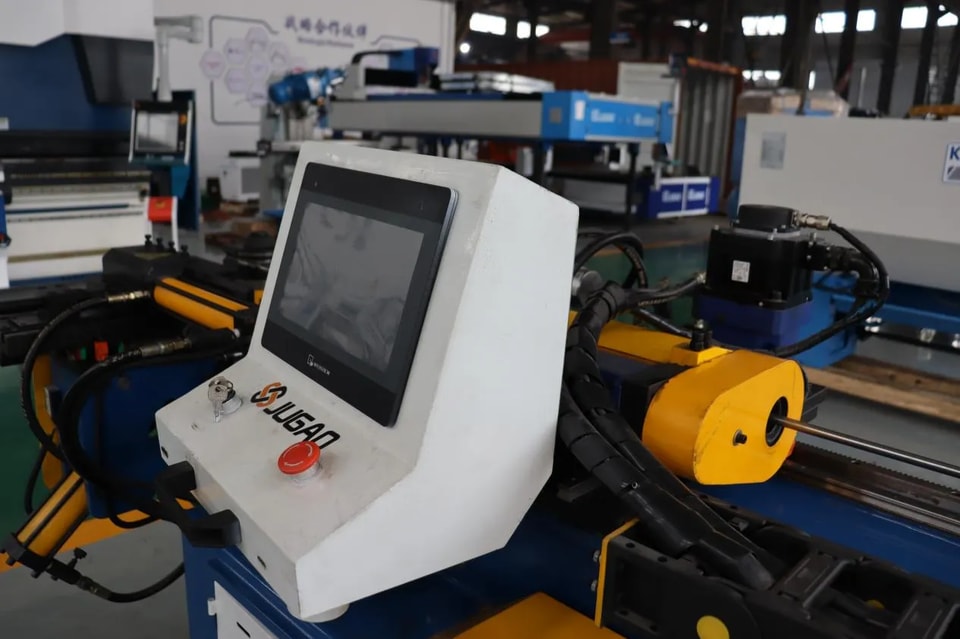

Cableado del gabinete de control y conexión de señales

Además de la fuente de alimentación principal, la Conexión Eléctrica de la Dobladora de Tubos también incluye el circuito de control dentro del gabinete eléctrico.

Separación del cable de alimentación y del cable de control

Mi principio de cableado es que las líneas de alimentación y las líneas de señal deben estar estrictamente separadas. La interferencia electromagnética transportada por las líneas de alimentación puede interferir con las señales del codificador y la comunicación CNC; separar las líneas garantiza la estabilidad del sistema y la precisión del doblado.

Verifique la firmeza de los terminales y las etiquetas.

Las fallas eléctricas a menudo se originan en terminales sueltos. Durante la instalación, verifique siempre que cada terminal esté apretado y que las etiquetas sean claras. Esto mejora la confiabilidad y facilita la resolución rápida y segura de problemas más adelante.

Dispositivos de protección y medidas de seguridad eléctrica

Una conexión eléctrica completa para una máquina de doblado de tubos debe incluir dispositivos de protección apropiados para garantizar la seguridad de la máquina y los operadores.

Disyuntores y protección contra sobrecargas

Los disyuntores y los relés térmicos de sobrecarga se utilizan para proteger contra cortocircuitos y riesgos de sobrecorriente. Durante la instalación, asegúrese de que sus clasificaciones coincidan con las especificaciones eléctricas de la máquina de doblar tubos y complete las pruebas antes de la puesta en marcha.

Parada de emergencia y circuito de seguridad

El circuito de parada de emergencia debe estar cableado correctamente y probado durante la fase de conexión eléctrica. Un circuito de seguridad confiable puede garantizar que la máquina se detenga instantáneamente en caso de una anomalía o emergencia.

Lista de verificación eléctrica antes del arranque

Antes de poner en marcha una máquina de doblar tubos recién instalada, siempre realizo una verificación eléctrica del sistema.

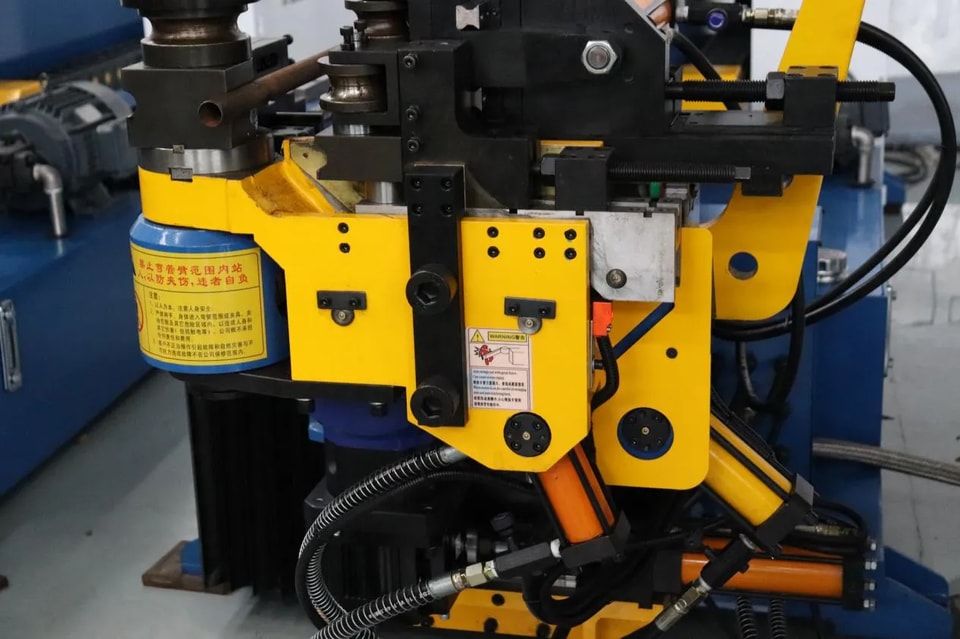

Verificar la secuencia de fases y la dirección de rotación

Una secuencia de fases incorrecta puede hacer que el motor y la bomba hidráulica giren en direcciones opuestas. Esta simple verificación puede prevenir daños graves durante la fase inicial de arranque.

Pruebas de aislamiento y estabilidad eléctrica

La prueba de resistencia de aislamiento es un método importante para verificar el buen estado de los cables y componentes eléctricos. En condiciones de vacío, si la lectura de voltaje permanece estable, indica que las conexiones eléctricas de la máquina de doblar tubos están listas para la puesta en marcha.

Evitar errores comunes en las conexiones eléctricas

A lo largo de los años, he descubierto algunos errores recurrentes en las conexiones eléctricas de las máquinas de doblar tubos.

Usar alimentación compartida

Compartir una fuente de alimentación con equipos pesados puede provocar fácilmente fluctuaciones de voltaje y funcionamiento inestable. Una fuente de alimentación dedicada es una opción más segura.

Ignorar las pautas eléctricas del fabricante

Cada máquina de doblar tubos tiene sus requisitos eléctricos específicos. Ignorar estas especificaciones a menudo conduce a alarmas repetidas, vida útil reducida de los componentes y tiempos de inactividad innecesarios.
