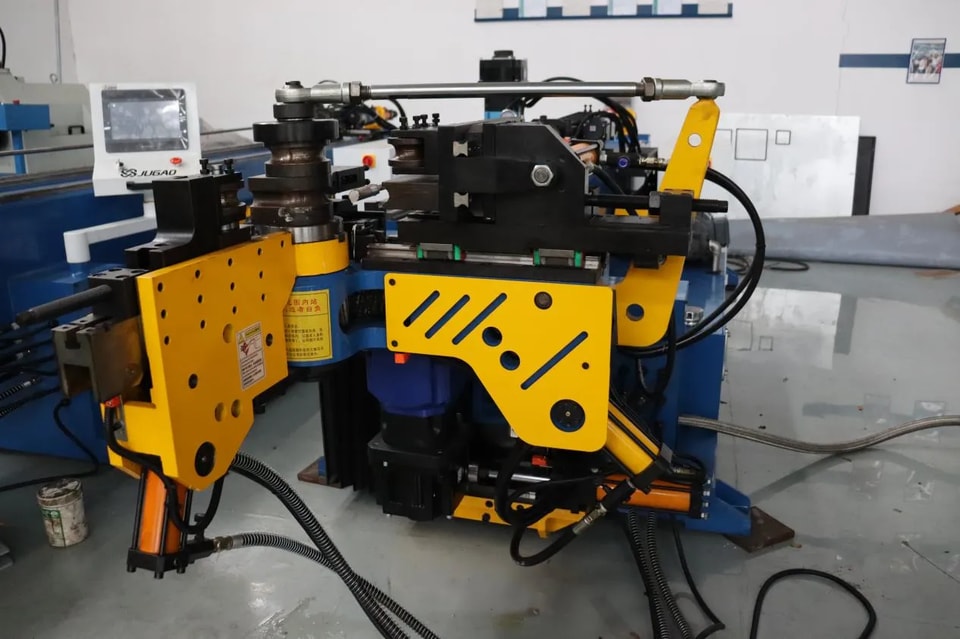

Las máquinas de doblado de tuberías son equipos clave para lograr un doblado preciso de tuberías. Ya sean hidráulicas, eléctricas o de tipo CNC, su estructura central gira en torno a tres funciones principales: sujeción estable, rotación precisa y soporte efectivo. Comprender la función de cada componente ayuda en la correcta operación y mantenimiento del equipo.

1. Mecanismo de rotación de doblado (brazo de doblado)

Esto consiste en una matriz de doblado (matriz principal), un brazo de doblado y un sistema de transmisión. La matriz de doblado está fijada a un eje giratorio, y el brazo de doblado impulsa el tubo para que gire alrededor de la matriz, logrando el control del ángulo de doblado. El método de transmisión es típicamente un motor hidráulico, un servomotor o un mecanismo de cremallera y piñón, que determina el par de doblado y la precisión.

2. Mecanismo de sujeción

Esto incluye una matriz de sujeción y un cilindro de sujeción (o cilindro neumático). Su función es fijar firmemente el tubo a la matriz de doblado, evitando que el tubo se deslice o se desplace durante el doblado. La fuerza de sujeción debe ser suficientemente grande y uniforme; de lo contrario, pueden ocurrir arrugas o distorsión de la sección transversal.

3. Mandril y mecanismo de accionamiento del mandril

Para tubos de pared delgada o doblados de radio pequeño, el mandril es el componente central que evita que el lado interior del tubo se colapse y se arrugue. El mandril suele ser de tipo bola o rígido, conectado por una varilla de mandril, y sus posiciones hacia adelante y hacia atrás están controladas por un cilindro o servomotor. La precisión del posicionamiento del mandril afecta directamente la calidad del doblado.

4. Matriz antiarrugas (placa antiarrugas)

Instalada detrás de la matriz de doblado, presiona hacia abajo el lado interior de la tubería durante el doblado, evitando que se formen arrugas en el arco interior. Su forma coincide precisamente con la curvatura de la matriz de doblado, lo que la convierte en una matriz auxiliar indispensable para el doblado de tuberías de alta calidad.

5. Sistema de potencia

Las máquinas de doblado de tuberías hidráulicas utilizan una estación de bomba hidráulica, cilindros y válvulas solenoides como núcleo, proporcionando potencia de sujeción y doblado de alta tonelaje; las máquinas de doblado de tuberías eléctricas utilizan servomotores, reductores y tornillos de bolas para lograr un control de alta precisión. La estabilidad del sistema de potencia afecta directamente la producción y la vida útil del equipo.

6. Sistema de control

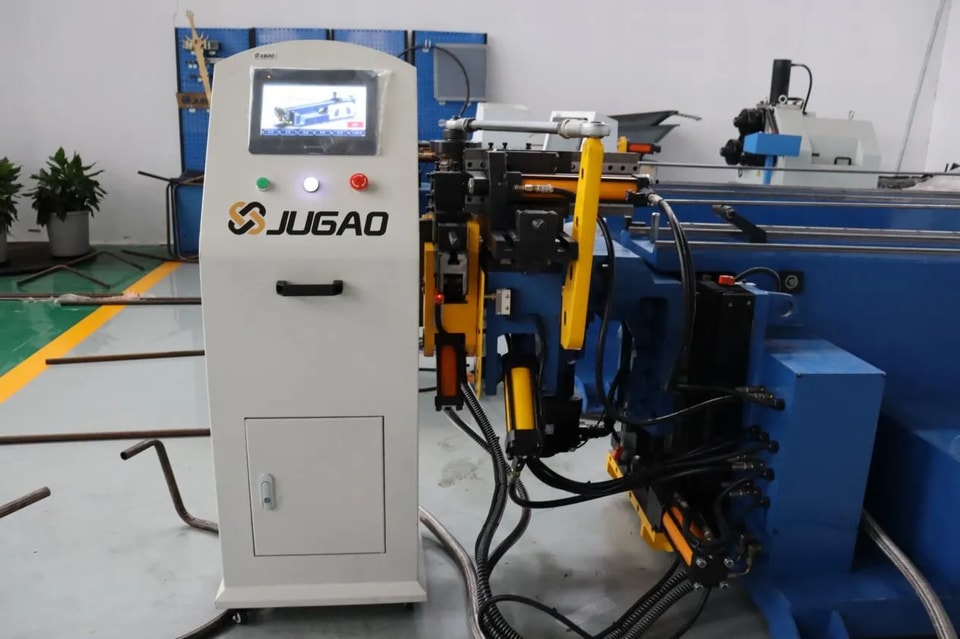

Las máquinas de doblado de tuberías modernas generalmente utilizan sistemas de control numérico PLC o CNC, equipados con una interfaz hombre-máquina (pantalla táctil). El control programable permite el procesamiento automático de formas de tuberías tridimensionales complejas, incluido el ángulo de doblado, el ángulo de rotación espacial de múltiples dobleces y la distancia de alimentación.

7. Mecanismo de alimentación y rotación (modelos multieje)

Se utiliza para lograr el procesamiento continuo de múltiples dobleces. El carro de alimentación (eje Y) controla la alimentación lineal de la tubería, mientras que el eje de rotación (eje B) controla el ángulo de rotación espacial de la tubería durante el doblado. Normalmente es impulsado por un servomotor, junto con guías de alta precisión y un sistema de cremallera y piñón.

8. Sistema de matrices

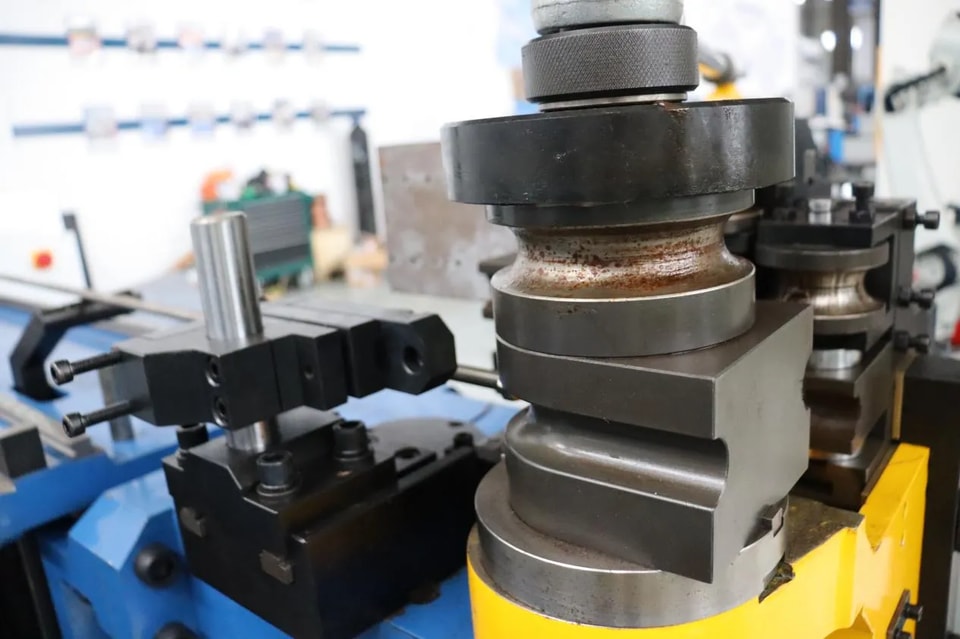

Esto incluye matrices de doblado, matrices de sujeción, matrices antiarrugas, mandriles y matrices guía, diseñadas individualmente según diferentes diámetros de tubería y radios de doblado. Los materiales de las matrices suelen ser Cr12MoV o acero de herramienta de aleación, tratados térmicamente para mejorar la resistencia al desgaste. La precisión de la matriz determina directamente la calidad de la tubería doblada.

9. Bancada y guías

Como estructura básica de toda la máquina, la bancada debe tener suficiente rigidez para soportar el enorme momento de doblado durante el doblado. Las máquinas de doblado de tuberías de servicio pesado a menudo utilizan estructuras de fundición integral o soldadas con placas de acero de alto espesor. Las guías se utilizan para garantizar la precisión del movimiento de los mecanismos de alimentación y rotación.

10. Sistema de refrigeración y lubricación

El radiador de aceite hidráulico, la bomba de aceite lubricante y el distribuidor constituyen el sistema de refrigeración y lubricación, garantizando una temperatura estable del aceite y minimizando el desgaste de las piezas móviles durante el funcionamiento continuo.

Una máquina para doblar tubos es un dispositivo de precisión que integra altamente tecnologías mecánicas, hidráulicas, eléctricas y de moldes. Desde la sujeción hasta el doblado, desde el soporte del mandril hasta la vinculación multieje, cada componente desempeña un papel crucial. Solo cuando todos los sistemas están coordinados se puede lograr una producción de doblado de tubos eficiente, estable y de alta calidad.
