¿Qué es una máquina de laminado de chapa metálica? Una máquina de laminado de chapa metálica es un dispositivo de procesamiento que lamina chapas metálicas en círculos, arcos u otras formas. Aplica presión a la chapa metálica mediante la rotación y el movimiento relativo de los rodillos, lo que provoca que esta sufra una deformación plástica gradual, formando finalmente el arco o la superficie curva deseada. Las máquinas de laminado se utilizan ampliamente en la fabricación de recipientes a presión, tuberías, calderas, carcasas de ventiladores, componentes aeroespaciales y otros campos.

1. ¿Qué es una máquina de laminado de chapa metálica?

1) Definición de una máquina de laminado de placas:

Los pasos principales incluyen:

– Posicionamiento de la chapa: Colocar la chapa metálica entre los rodillos de la máquina de laminado de placas.

Sujeción y pre-doblado: El rodillo superior aplica presión hacia abajo para sujetar la chapa metálica y pre-doblar los bordes para reducir la longitud de los bordes rectos después del formado.

– Formación del borde: Mediante la rotación de los rodillos y el ajuste de la presión, el material de la chapa se dobla gradualmente en el arco o superficie curva requerida.

– Descarga: Después de completar el laminado, aflojar los rodillos y retirar el producto terminado.

2. Componentes principales de la máquina de laminado de placas

Sistema de rodillos:

Normalmente consta de un rodillo superior, un rodillo inferior y rodillos laterales, responsables de sujetar y enrollar la chapa metálica. Los rodillos suelen estar hechos de acero aleado de alta resistencia, que es resistente al desgaste y duro.

Sistema de accionamiento:

Proporciona la potencia de rotación para los rodillos. Los tipos mecánicos usan transmisión por engranajes, mientras que los hidráulicos y servo utilizan cilindros hidráulicos o motores para el accionamiento.

Sistema hidráulico:

Se utiliza para controlar el levantamiento y descenso de los rodillos y ajustar la presión, asegurando la precisión y estabilidad del proceso.

Sistema de control:

Incluye control manual y sistemas CNC. El sistema CNC puede preestablecer parámetros de mecanizado para lograr una operación automatizada.

Base y estructura:

Soporta todo el equipo, asegurando su estabilidad y precisión durante la operación.

3. Principio de funcionamiento de la máquina de laminado de placas

Una máquina dobladora utiliza rodillos para aplicar presión y rotar una chapa metálica, haciendo que la chapa sufra una deformación plástica y se doble gradualmente hasta la forma deseada (como un cilindro, cono o arco).

¿Cuál es el principio de funcionamiento de una máquina de laminado de chapa metálica? Este proceso se logra ajustando la posición relativa de los rodillos y utilizando un accionamiento de potencia. El principio de funcionamiento se analizará en detalle a continuación.

1) Flujo de trabajo básico

Una máquina de laminado de placas típicamente consta de un rodillo superior y un rodillo inferior (o rodillos laterales). La chapa metálica se moldea gradualmente mediante sujeción, rotación y doblado entre los rodillos. Los pasos específicos son los siguientes:

- Sujeción de la placa

Coloque el material de la chapa entre los rodillos y aplique presión hacia abajo (o hacia arriba) con el rodillo superior (o rodillo inferior) para sujetar el material de la chapa y evitar que se deslice.

- Tratamiento de pre-doblado

Para reducir la longitud del borde recto de la placa, la máquina de laminado realiza un doblado preliminar (llamado pre-doblado) en ambos extremos de la placa.

La forma redondeada inicial del borde del material de la chapa se logra ajustando la presión y la posición de los rodillos.

- Laminado por doblado

Los rodillos comienzan a girar, haciendo que el material de la chapa se mueva mientras está sujeto. A medida que el material pasa entre los rodillos, se somete gradualmente a un doblado plástico para formar la curvatura objetivo.

- Ajuste y corrección

Si es necesario, la curvatura o forma puede optimizarse aún más ajustando la presión y la posición de los rodillos.

Esta máquina de doblado de placas de cuatro rodillos puede lograr una corrección más precisa con la ayuda de rodillos laterales.

- Descarga del producto terminado

Después de completar el laminado, afloje los rodillos y retire el producto procesado de la máquina de laminado.

2) Principios de funcionamiento de máquinas de laminado de placas con diferentes estructuras

- Máquina de laminado de placas simétrica de tres rodillos

Características estructurales:

El rodillo superior está instalado simétricamente entre los dos rodillos inferiores. El rodillo superior puede moverse verticalmente, mientras que los dos rodillos inferiores giran, impulsando el movimiento de la lámina.

Principio de funcionamiento:

La lámina es presionada hacia abajo por el rodillo superior y sujeta por el rodillo inferior.

La rotación del rodillo inferior provoca el movimiento de la lámina, mientras que el rodillo superior aplica una fuerza de doblado a la lámina.

La lámina se dobla repetidamente por la rotación del rodillo inferior y finalmente se conforma.

característica:

La estructura es simple, pero los bordes de la lámina no pueden pre-doblarse directamente.

- Máquina de laminado asimétrica de tres rodillos

Características estructurales:

El rodillo superior es el rodillo principal, un rodillo inferior se usa para sujetar la chapa metálica y otro rodillo inferior se usa para ayudar en el doblado.

Principio de funcionamiento:

Después de sujetar la lámina, los bordes se pre-doblan ajustando la posición de los rodillos.

El rodillo superior gira, haciendo que la lámina se mueva mientras aplica simultáneamente una fuerza de doblado.

El movimiento relativo entre los rodillos forma gradualmente el arco objetivo.

característica:

Puede pre-doblarse, lo que lo hace adecuado para mecanizado de alta precisión.

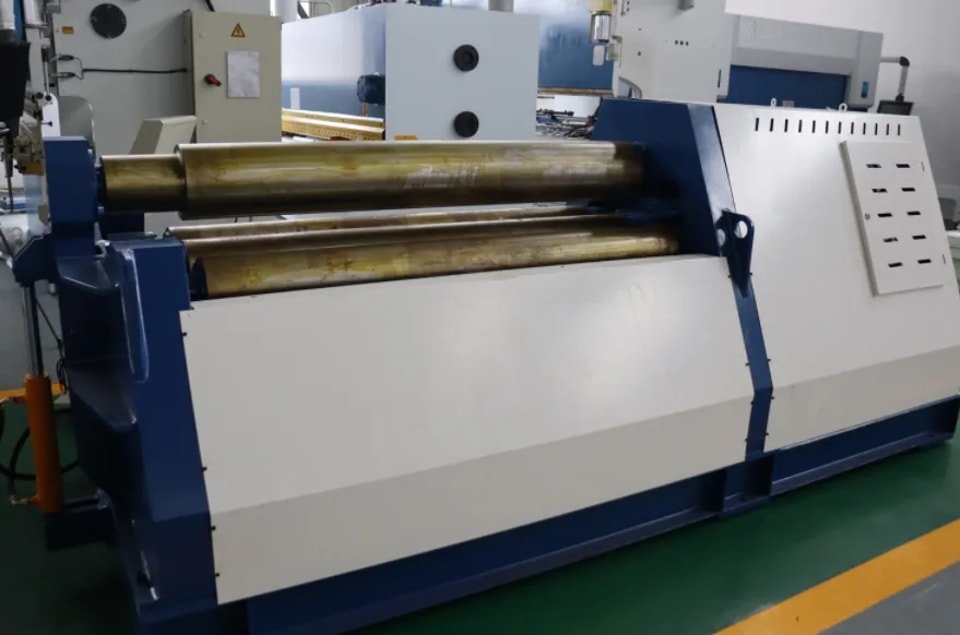

- Máquina de doblado de chapa de cuatro rodillos

Características estructurales:

Un rodillo superior, un rodillo inferior y dos rodillos laterales, los rodillos laterales se usan para sujetar y enderezar la chapa metálica.

Principio de funcionamiento:

La chapa metálica es sujeta por los rodillos superior e inferior, y los rodillos laterales se usan para posicionamiento.

El rodillo superior aplica una fuerza de doblado, haciendo que la lámina se mueva.

Los rodillos laterales corrigen aún más la forma de doblado de la lámina.

característica:

Es fácil de operar, altamente preciso y puede completar el pre-doblado y el enrollado en una sola operación.

3) Principios físicos clave

El principio de funcionamiento de una máquina de laminado de chapa metálica se basa en el principio de deformación plástica del metal. Específicamente, incluye:

El efecto de la fuerza de doblado:

Cuando la fuerza de doblado aplicada por el rodillo supera la resistencia al límite del material metálico, la chapa metálica sufrirá una deformación plástica. Aplicando la fuerza gradualmente, la chapa se dobla desde un estado plano hasta la forma objetivo.

Control del rebote elástico:

Durante el proceso de doblado, la chapa metálica tendrá cierto rebote elástico. La máquina de laminado compensa el rebote aplicando una fuerza de doblado adicional para asegurar la precisión del arco del producto terminado.

Múltiples procesos de conformado:

Para placas más gruesas o duras, se requiere un doblado repetido para lograr gradualmente la forma deseada.

4. Áreas de aplicación de las máquinas de laminado de chapa metálica

¿Cuáles son las aplicaciones de las máquinas de laminado de chapa metálica? Los detalles son los siguientes:

Industrias de aplicación:

– Fabricación de recipientes a presión: laminado de cascos cilíndricos o curvos para grandes contenedores como calderas y tanques de almacenamiento.

Procesamiento de tuberías: fabricación de tuberías de gran diámetro o conductos de ventilación.

– Construcción naval: procesamiento de las superficies curvas de las placas del casco del barco.

– Aeroespacial: fabricación de componentes curvos o cilíndricos para aviones, cohetes y otros equipos.

– Construcción de edificios: componentes estructurales de acero laminado para construcción, como columnas, vigas curvas, etc.

Ejemplo de aplicación:

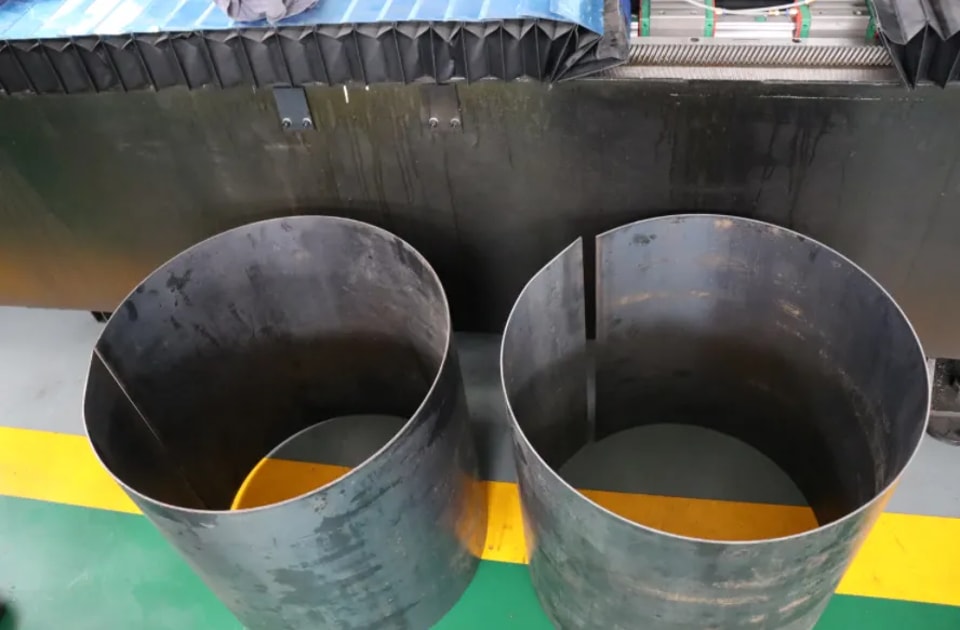

– Fabricación de tanques de almacenamiento cilíndricos: el casco del tanque se forma mediante el doblado continuo de placas metálicas.

– Procesamiento de tubos cónicos: uso de una máquina de laminado de placas cónicas para reducir gradualmente el diámetro de la placa.

– Construcción de estructuras de acero para edificios: como vigas curvas o estructuras de soporte cilíndricas para puentes.

5. Conclusión

Las máquinas dobladoras de placas utilizan la rotación y presión de los rodillos para doblar gradualmente las láminas de metal hasta obtener una forma objetivo. Su principio fundamental es aprovechar las propiedades de deformación plástica del metal, combinado con un sistema de control preciso, para lograr procesos de doblado eficientes y exactos. Diferentes tipos de máquinas dobladoras de placas son adecuadas para distintos materiales y requisitos de forma, proporcionando un apoyo vital para la fabricación moderna.

¿Qué es una máquina dobladora de metal? Una máquina dobladora es uno de los equipos esenciales en el procesamiento moderno de metales. A través del desarrollo continuo y las actualizaciones tecnológicas, se ha convertido en una herramienta clave para procesos de doblado eficientes y de alta precisión. Ya sea equipo mecánico tradicional o máquinas dobladoras CNC modernas, proporcionan un apoyo crucial para el conformado y procesamiento de metales en diversas industrias.
