El proceso automatizado de laminado de placas de la máquina laminadora de placas CNC de cuatro rodillos, y su facilidad de operación y estabilidad en comparación con las máquinas de tres rodillos, se deriva de su diseño de sistema único. La estructura de cuatro rodillos, a través de una disposición mecánica optimizada y una lógica de control, logra un alineamiento, sujeción, preflexión y laminado de la placa completamente controlables, lo que la convierte en una solución ideal para el conformado cilíndrico eficiente. Para los agentes de compras y los gerentes de fábrica, comprender este principio es un requisito previo crucial para evaluar con precisión el rendimiento del equipo y la eficiencia de producción.

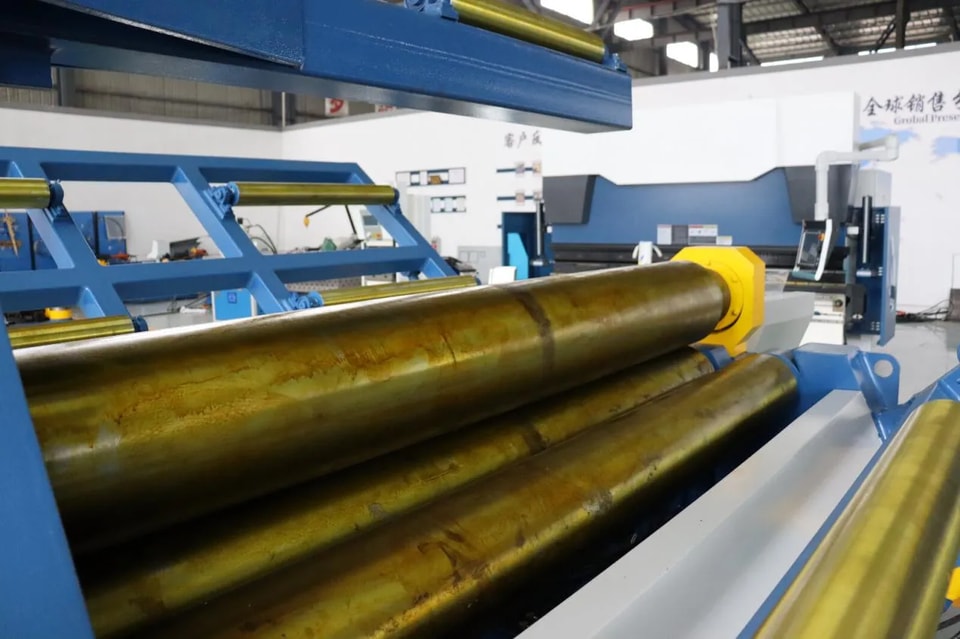

Estructura Básica de la Máquina de Cilindrado de Chapas CNC de Cuatro Rodillos

El principio de laminación automática de una máquina laminadora de placas de cuatro rodillos CNC comienza con la clara división del trabajo entre los rodillos: el rodillo superior impulsa la rotación, el rodillo inferior sujeta y posiciona la placa, y los rodillos laterales controlan el radio de curvatura; no solo son de apoyo sino también el núcleo de la transformación de placas planas en superficies curvas. Es el control activo de la curvatura por parte de los rodillos laterales lo que otorga a la máquina de cuatro rodillos una precisión que supera con creces la de los dispositivos de rodillos simples en su función de laminación automática de placas.

Alineación de la cama plana

La clave de la facilidad de operación de las máquinas plegadoras de chapas de cuatro rodillos radica en sus superiores capacidades de alineación de chapas. En un sistema CNC de cuatro rodillos, la chapa se sujeta firmemente entre los rodillos superior e inferior al inicio del procesamiento. Esta acción de sujeción garantiza que el material permanezca bajo control durante todo el proceso de laminado, evitando eficazmente la desviación lateral. Esto significa que la máquina puede lograr fácilmente la alineación y mantener estable la línea central de principio a fin, una ventaja que es particularmente evidente al procesar chapas largas o pesadas.

Principio de preflexión

El pre-doblamiento es crucial porque determina la calidad de formación de los extremos del cilindro. Sin pre-doblamiento, quedarán secciones rectas en ambos extremos de la chapa metálica, convirtiéndose en una carga para el procesamiento posterior. La característica única de una máquina plegadora de chapas de cuatro rodillos es que puede realizar pre-doblamiento en ambos extremos antes y después del laminado principal, minimizando así los bordes rectos residuales. En contraste, los laminadores tradicionales de tres rodillos a menudo tienen dificultades para lograrlo. Este es precisamente el secreto de la capacidad del sistema de cuatro rodillos para producir cilindros más regulares: desde una perspectiva de eficiencia de formación, la función de pre-doblamiento reduce los pasos de corrección, lo que realmente permite la producción automatizada.

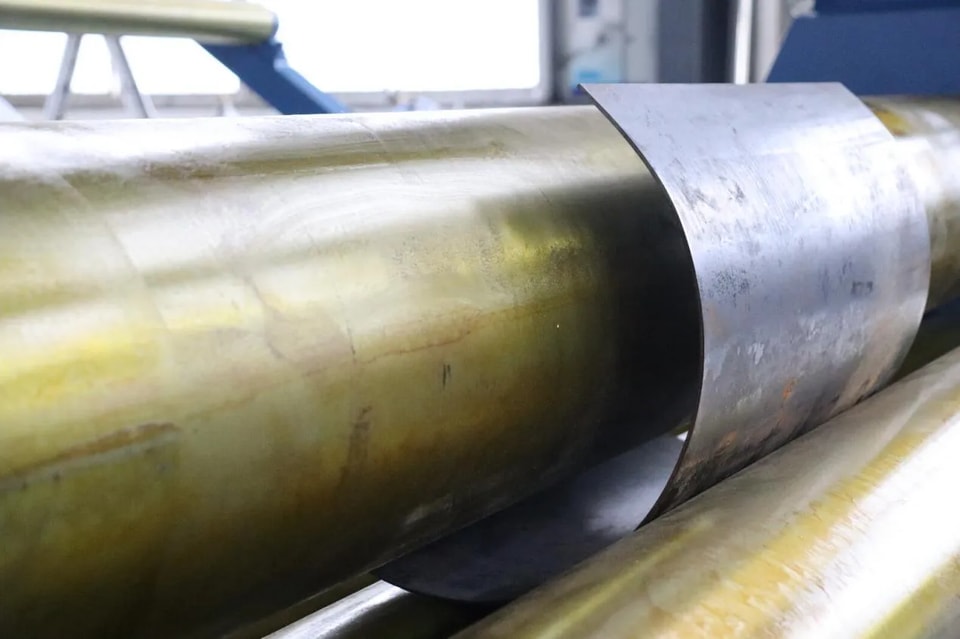

Proceso de cilindrado continuo

La etapa principal de laminado sigue una lógica simple: los rodillos laterales se mueven gradualmente hacia arriba, impulsando la chapa metálica a doblarse continuamente, aumentando la curvatura hasta que se forma en el cilindro deseado. Su tecnología central es la deformación plástica progresiva: la chapa metálica pasa continuamente entre los rodillos, acumulando gradualmente curvatura, en lugar de ser conformada forzosamente de una sola vez. Es este control de trayectoria controlable lo que permite a la plegadora de chapa de cuatro rodillos lograr un laminado estable sin intervención humana. Para los usuarios, esto significa que el equipo opera de manera 'guiada' en lugar de 'forzada', garantizando así precisión y repetibilidad.

Eliminar extremos planos

Después del laminado principal, el borde posterior de la chapa a menudo conserva una sección recta. El propósito del laminado inverso es eliminar este defecto mediante un doblado secundario, mejorando así la redondez general del cilindro. Muchos clientes inicialmente no comprenden por qué es necesario el laminado inverso, pero el principio es simple: para que las juntas encajen mejor y el conformado sea más perfecto. Esto es precisamente por lo que las máquinas curvadoras de chapas de cuatro rodillos son muy apreciadas en aplicaciones con altos requisitos de redondez y calidad de juntas.

Control y compensación de precisión

Los buenos resultados en el laminado dependen no solo de la potencia de la máquina, sino también, y quizás más importante, de un sistema de control preciso. En una máquina plegadora de placas de cuatro rodillos CNC, la precisión de conformado se determina principalmente por tres factores: el desplazamiento de los rodillos determina la geometría de conformado; el control hidráulico garantiza una operación estable y repetible; y el ajuste de compensación corrige las diferencias entre los dos lados de la máquina. En la producción real, los espacios desiguales de las juntas suelen ser una manifestación directa del problema: si un lado del casco se cierra más apretadamente, generalmente significa que los rodillos no están perfectamente paralelos, o el desplazamiento del lado inclinado no coincide con el lado fijo. En este punto, entra en juego el mecanismo de compensación: ajustando las posiciones relativas de los rodillos, se restaura el equilibrio del sistema, mejorando así la precisión del laminado. Este es el núcleo de un sistema de laminado automatizado: el rendimiento proviene de una geometría controlada, no solo de la hidráulica.

¿Por qué es necesario el cilindrado manual de prueba para los cilindrados automáticos?

El proceso de curvado automático de una máquina plegadora de chapas CNC de cuatro rodillos no implica calcular automáticamente la trayectoria como uno podría imaginar. En cambio, sigue una lógica simple de 'curvado manual de prueba → registro de posiciones → guardado del programa → repetición automática'. El operador primero curva manualmente la chapa para encontrar el desplazamiento adecuado del rodillo para el material actual. Después de que el sistema de control registra estas posiciones, la máquina puede reproducir con precisión esta ruta exitosa. En resumen, curvado automático = repetición automática de una solución probada. Esto es crucial para el usuario: la máquina no genera automáticamente los parámetros; requiere que proporciones el programa correcto para una operación estable y eficiente.
