¿Qué causa el fallo de sincronización del tronzador de la plegadora?

Tabla de contenido

1. Comprender el principio de funcionamiento de la sincronización del cilindro del plegadora

￮ Control de los ejes Y1 y Y2 en las plegadoras CNC

2. Factores hidráulicos que provocan fallos en la sincronización del cilindro de la plegadora

￮ Presión hidráulica desequilibrada entre cilindros

￮ Fluido hidráulico contaminado

3. Fallos de los codificadores lineales y de los sistemas de retroalimentación

￮ Desalineación o daños en las reglas lineales

￮ Interferencias eléctricas en las señales de retroalimentación

4. Problemas con la estructura mecánica y la deformación del bastidor

￮ Deformación del bastidor bajo cargas elevadas

￮ Desgaste de las guías y del cilindro

5. Problemas con los parámetros CNC y la calibración

￮ Calibración incorrecta de los ejes Y1/Y2

￮ Configuración incorrecta de parámetros después del mantenimiento

6. Solución de problemas paso a paso para la sincronización del cilindro de la plegadora

￮ Paso 1: Verificar el equilibrio de la presión hidráulica

￮ Paso 2: Inspeccionar los codificadores lineales y los mazos de cables

￮ Paso 3: Comprobar el estado de la alineación mecánica

￮ Paso 4: Recalibrar el sistema de control CNC

7. Preguntas frecuentes (FAQ)

￮ ¿Cuál es la causa principal del fallo de sincronización del cilindro de la plegadora?

￮ ¿Un mantenimiento inadecuado puede provocar problemas de sincronización del cilindro de la plegadora?

￮ ¿Cómo distinguir entre causas mecánicas e hidráulicas de los problemas de sincronización?

￮ ¿La recalibración puede resolver todos los errores de sincronización?

8. Conclusión

Los problemas de sincronización de los cilindros de las plegadoras JUGAO suelen manifestarse como ángulos de plegado irregulares, movimientos inconsistentes de los ejes Y1 y Y2 o alertas persistentes en el controlador CNC. Estos problemas pueden surgir tanto en máquinas nuevas como en máquinas con largo tiempo de uso, y desatenderlos afectará directamente la precisión del plegado, la vida útil de las herramientas y la estabilidad general de la producción. Este artículo detalla las principales causas del fallo de sincronización del cilindro de la plegadora JUGAO, le guía paso a paso para diagnosticar las causas raíz y presenta soluciones prácticas para restablecer un funcionamiento fluido y preciso de la máquina.

Comprender el principio de funcionamiento de la sincronización del cilindro del plegadora

Antes de realizar cualquier solución de problemas, es esencial asegurarse de que el operario de la máquina comprenda plenamente el mecanismo de sincronización de una plegadora CNC moderna.

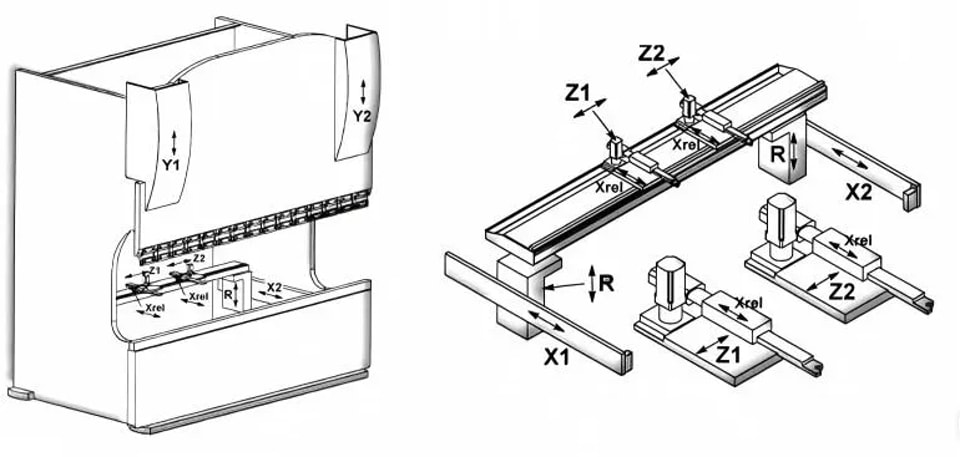

Control de los ejes Y1 y Y2 en las plegadoras CNC

En la mayoría de las plegadoras CNC hidráulicas, el cilindro es accionado y controlado por dos cilindros hidráulicos independientes: el izquierdo (Y1) y el derecho (Y2). El controlador CNC recibe constantemente datos de retroalimentación de posición de los codificadores lineales y ajusta dinámicamente las válvulas proporcionales para garantizar que el cilindro mantenga una trayectoria de movimiento perfectamente paralela durante el funcionamiento.

Un fallo del sistema de sincronización hará que el cilindro se incline ligeramente durante el proceso de plegado, lo que a su vez provoca los siguientes problemas:

• Desviaciones en los ángulos de plegado

• Desgaste desigual de las herramientas

• Concentración de tensiones en el bastidor de la máquina

Una comprensión clara de este sistema de control permite diagnosticar con precisión los problemas de sincronización del cilindro del plegadora JUGAO, evitando las conjeturas a ciegas en el proceso de resolución de fallas.

Factores hidráulicos que provocan fallos en la sincronización del cilindro de la plegadora

La inestabilidad del sistema hidráulico es una de las causas más frecuentes de los problemas de sincronización en aplicaciones prácticas.

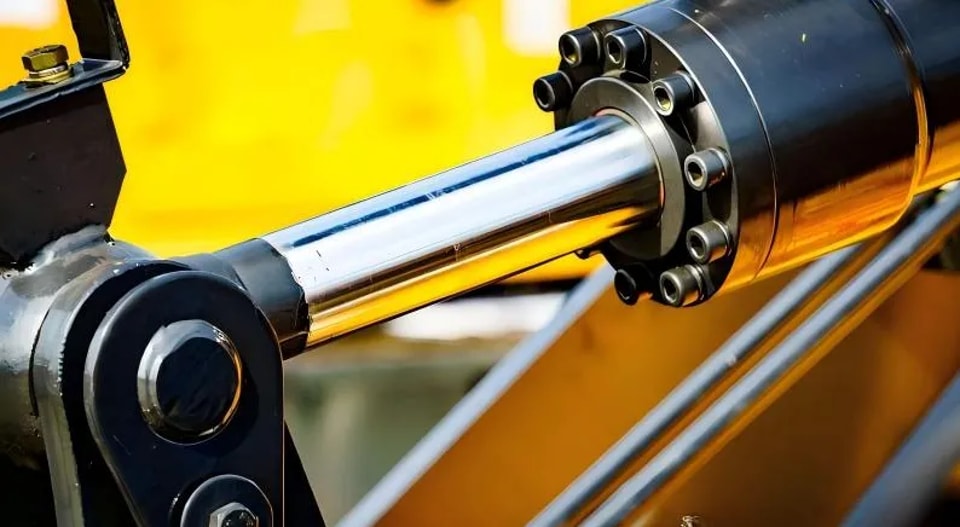

Presión hidráulica desequilibrada entre cilindros

Si la presión hidráulica suministrada a un cilindro es ligeramente inferior a la del otro, el cilindro no podrá mantener una posición paralela durante el movimiento. Este desequilibrio de presión suele estar causado por los siguientes factores:

• Sellos hidráulicos desgastados

• Fugas internas de aceite en el sistema hidráulico

• Válvulas de control hidráulico obstruidas

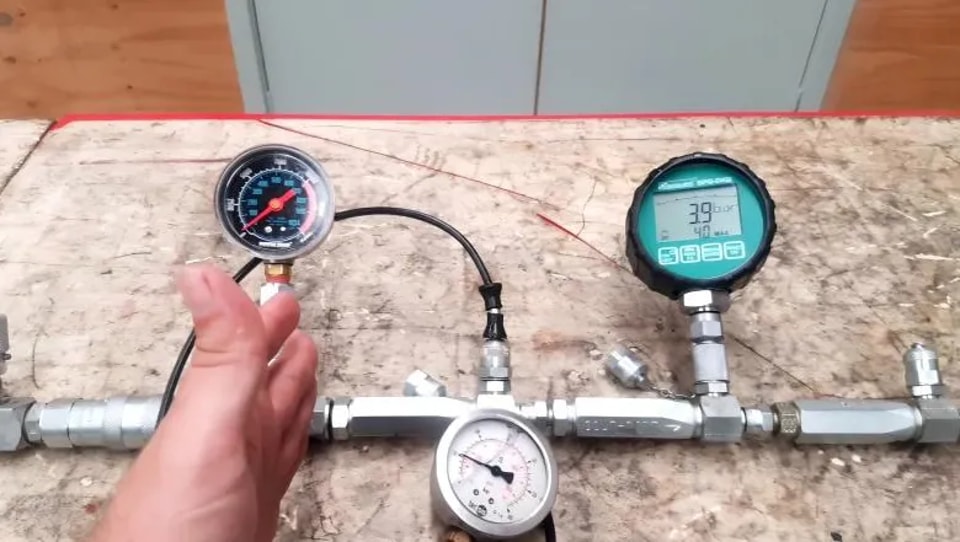

Para diagnosticar este problema, se recomienda utilizar manómetros calibrados para medir la presión del sistema en ambos lados de los cilindros Y1 y Y2. Una vez detectado un desequilibrio de presión, es necesario inspeccionar de inmediato los sellos hidráulicos y las válvulas proporcionales.

Fluido hidráulico contaminado

El fluido hidráulico contaminado perjudica gravemente la precisión de las válvulas proporcionales. Incluso pequeñas partículas sólidas en el fluido pueden alterar la velocidad de respuesta de las válvulas, provocando ajustes correctivos retrasados entre los ejes Y1 y Y2.

La filtración regular del fluido hidráulico y su sustitución programada son medidas preventivas indispensables para evitar fallos de sincronización del cilindro de la plegadora JUGAO causados por la contaminación del sistema hidráulico.

Fallos de los codificadores lineales y de los sistemas de retroalimentación

La retroalimentación precisa en tiempo real de la posición del cilindro es la garantía fundamental para el funcionamiento normal del sistema de sincronización.

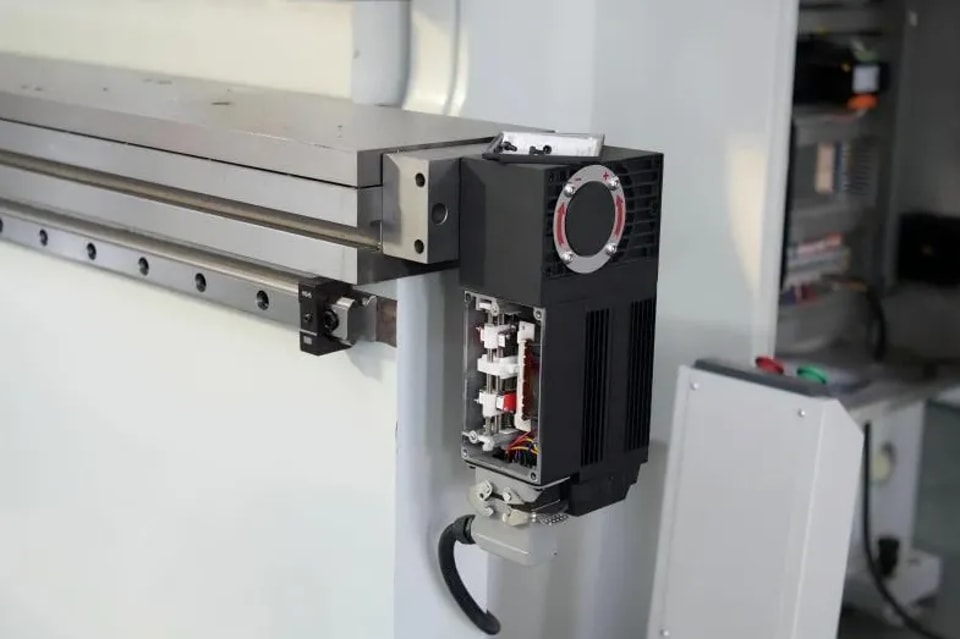

Desalineación o daños en las reglas lineales

Si un codificador lineal se afloja, se desaline a o su superficie se contamina con polvo y residuos, transmitirá señales de posición inexactas al sistema de control CNC. Esta retroalimentación incorrecta hace que el controlador sobrecorrija o subcorrija la posición del cilindro, lo que provoca errores de sincronización.

Al solucionar este aspecto, se deben seguir estrictamente los siguientes pasos:

1. Inspeccione la firmeza y la integridad de los soportes de montaje del codificador

2. Limpie meticulosamente la superficie de la regla lineal para eliminar los contaminantes

3. Compruebe si hay daños físicos, como arañazos o abolladuras, en el codificador y la regla

Sustituir los codificadores dañados suele resolver de inmediato los errores de sincronización del cilindro de la plegadora JUGAO.

Interferencias eléctricas en las señales de retroalimentación

Una mala puesta a tierra del sistema eléctrico o cables de señal dañados pueden provocar una transmisión inestable de las señales de retroalimentación. Esta interferencia da lugar a los siguientes fenómenos anormales:

• Sacudidas repentinas del cilindro durante el movimiento

• Activación de códigos de alarma relacionados con la sincronización en el controlador CNC

• Desviación gradual de la posición real del cilindro respecto a la posición configurada

El uso de cables de señal apantallados y la implementación de medidas de puesta a tierra estándar son fundamentales para garantizar el funcionamiento estable de los sistemas de plegadora CNC de alta precisión.

Problemas con la estructura mecánica y la deformación del bastidor

En algunos casos, los fallos de sincronización no se deben a averías hidráulicas o eléctricas, sino a problemas en la estructura mecánica de la máquina.

Deformación del bastidor bajo cargas elevadas

Si una plegadora se utiliza con frecuencia para trabajos de plegado cercanos a su tonelaje máximo sin un ajuste adecuado de coronación, con el tiempo puede producirse una deformación permanente del bastidor de la máquina. Esta deformación afecta directamente a la paralelidad del movimiento del cilindro y, en última instancia, provoca evidentes problemas de sincronización en el cilindro de la plegadora JUGAO.

El uso de herramientas de medición de alta precisión para comprobar el estado de alineación del bastidor es una forma eficaz de determinar si la tensión estructural es la causa raíz del problema de sincronización.

Desgaste de las guías y del cilindro

El desgaste excesivo de las guías crea una resistencia mecánica desigual a ambos lados del cilindro. Esta fricción desequilibrada altera el movimiento suave del cilindro, generando inestabilidad en el sistema de sincronización.

La lubricación rutinaria de las guías y la inspección regular de las superficies de contacto deslizante entre el cilindro y las guías son necesarias para evitar este tipo de desequilibrios mecánicos.

Problemas con los parámetros CNC y la calibración

En ciertos casos, el fallo de sincronización no se debe a daños en el hardware, sino a una configuración incorrecta de los parámetros del sistema CNC.

Calibración incorrecta de los ejes Y1/Y2

Si se han reemplazado recientemente componentes de la plegadora o se ha actualizado el controlador CNC, normalmente se requiere una recalibración completa del sistema. Los pasos clave de calibración incluyen:

• Ejecutar el procedimiento de retorno al punto de referencia para los ejes Y1 y Y2

• Realizar la calibración de la paralelidad del cilindro

• Configurar los parámetros de compensación de coronación

Dominar el método correcto de calibración de una plegadora CNC puede eliminar una gran cantidad de alarmas relacionadas con la sincronización en la operación diaria.

Configuración incorrecta de parámetros después del mantenimiento

La modificación incorrecta de los parámetros del sistema CNC durante el mantenimiento puede alterar la velocidad de respuesta o el rango de tolerancia del sistema de control de sincronización, lo que provoca un movimiento anormal del cilindro.

Es una norma operativa fundamental hacer una copia de seguridad de todos los parámetros originales antes de realizar cualquier ajuste en el sistema CNC y seguir estrictamente las directrices operativas del fabricante durante el proceso de modificación de parámetros.

Solución de problemas paso a paso para la sincronización del cilindro de la plegadora

Al abordar los problemas de sincronización del cilindro de la plegadora JUGAO, es esencial seguir un proceso de diagnóstico estructurado y sistemático para mejorar la eficiencia y la precisión:

Paso 1: Verificar el equilibrio de la presión hidráulica

Mida la presión hidráulica de ambos cilindros Y1 y Y2 durante el proceso real de plegado y compare los dos conjuntos de datos. Al mismo tiempo, compruebe cuidadosamente si hay signos de fugas internas de aceite en el sistema hidráulico, como un aumento anormal de la temperatura del aceite o caídas de presión.

Paso 2: Inspeccionar los codificadores lineales y los mazos de cables

Verifique la limpieza de los codificadores lineales y las reglas lineales, compruebe si los cables de señal presentan cortes o desgaste, y confirme la calidad de la conexión a tierra del sistema para eliminar los factores de interferencia eléctrica.

Paso 3: Comprobar el estado de la alineación mecánica

Inspeccione el estado de lubricación de las guías, compruebe si hay fricción o desgaste anormal en las superficies deslizantes y utilice herramientas de medición de precisión para detectar cualquier deformación del bastidor de la máquina o desalineación del cilindro.

Paso 4: Recalibrar el sistema de control CNC

Realice una calibración completa de los ejes Y1 y Y2, y verifique el movimiento paralelo del carro en múltiples posiciones de carrera para garantizar que el rendimiento de sincronización cumpla con los requisitos de producción.

Seguir este proceso de diagnóstico paso a paso puede evitar el reemplazo innecesario de piezas de la máquina y minimizar el tiempo de inactividad de producción causado por fallos del equipo.

Preguntas frecuentes (FAQ)

¿Cuál es la causa principal del fallo de sincronización del cilindro de la plegadora?

Según la experiencia práctica en planta, el desequilibrio de presión hidráulica entre los dos cilindros y la desalineación de los encoders lineales son las dos causas más comunes de fallo de sincronización del carro de la prensa plegadora JUGAO.

¿Un mantenimiento inadecuado puede provocar problemas de sincronización del cilindro de la plegadora?

Absolutamente. Las malas prácticas de mantenimiento, como el uso de fluido hidráulico contaminado, cableado suelto del sistema de retroalimentación y la falta de lubricación periódica de las piezas mecánicas, aumentan significativamente el riesgo de fallos de sincronización en las prensas plegadoras.

¿Cómo distinguir entre causas mecánicas e hidráulicas de los problemas de sincronización?

Comience el diagnóstico midiendo la presión hidráulica de los cilindros Y1 y Y2. Si los valores de presión en ambos lados son estables y están equilibrados, el siguiente paso es inspeccionar el desgaste mecánico (como el desgaste de las guías) y las señales de retroalimentación anómalas de los encoders.

¿La recalibración puede resolver todos los errores de sincronización?

En muchos casos prácticos, sí. Una calibración correcta de los ejes Y1 y Y2 y un ajuste preciso de los parámetros de sincronización del sistema CNC pueden restablecer eficazmente el movimiento paralelo estable del carro. Sin embargo, si el problema se debe a daños graves en el hardware (como deformación del bastidor o componentes del encoder rotos), la recalibración por sí sola no puede resolverlo.

Conclusión

El fallo de sincronización de los carros de las prensas plegadoras JUGAO rara vez se debe a un solo factor; a menudo es el resultado de una combinación de problemas como desequilibrio de presión hidráulica, fallos del encoder, desgaste mecánico o una calibración inadecuada del sistema CNC. Desde la experiencia práctica en ingeniería, la detección temprana de signos anómalos y un proceso de diagnóstico estructurado y paso a paso son la clave para restablecer rápidamente la precisión de plegado de la prensa plegadora.

Manteniendo la limpieza del sistema hidráulico, protegiendo la integridad y la precisión de componentes de retroalimentación como los encoders lineales, garantizando la lubricación regular de las partes móviles mecánicas y realizando la calibración programada del sistema CNC, se puede reducir significativamente el riesgo de fallos de sincronización del carro y prolongar la vida útil de la prensa plegadora.

Si encuentra problemas de sincronización persistentes y sin resolver en su prensa plegadora, se recomienda contactar con un equipo profesional de servicio técnico para una inspección completa in situ y una calibración precisa. Un mantenimiento oportuno y adecuado del equipo hoy puede evitar costosos tiempos de inactividad de producción en el futuro.
