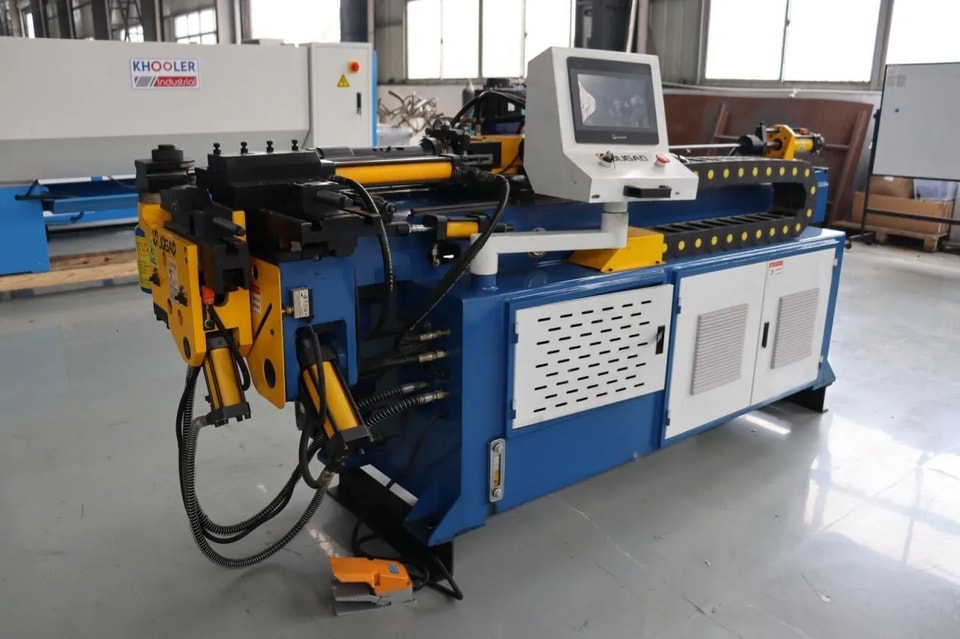

¿Por qué el producto terminado de la curvadora de tubos es diferente del resultado esperado?

En el doblado de tubos, las discrepancias entre el producto terminado y los planos de diseño o los resultados esperados son un problema frecuente al que se enfrentan los técnicos de campo. Estas desviaciones pueden manifestarse como ángulos inexactos, deformación de la sección transversal, arrugas, retorno elástico excesivo o incluso una orientación espacial incorrecta. La causa raíz no suele ser un único factor, sino más bien el resultado de un desequilibrio entre los materiales, los moldes, los equipos y los procesos.

Desviación del ángulo de doblado

Síntomas: el ángulo de doblado real es mayor o menor que el valor establecido, o los ángulos de los productos del mismo lote son inconsistentes.

Posibles causas:

Estimación insuficiente del retorno elástico: los materiales experimentan recuperación elástica después del doblado, especialmente el acero de alta resistencia y el acero inoxidable. Si en el programa no se reserva un valor de compensación del retorno elástico, el ángulo final será significativamente menor.

Ajuste incorrecto de la compensación por sobre-doblado: las máquinas hidráulicas o eléctricas de doblado de tubos suelen disponer de un ajuste de “ángulo de sobre-doblado” para contrarrestar el retorno elástico. Un sobre-doblado excesivo o insuficiente provocará desviaciones en el ángulo.

Desgaste del molde: después de que se desgasta la superficie de trabajo del molde de doblado, disminuye el ajuste entre el tubo y el molde, cambia el radio de doblado real y se ve afectado indirectamente el ángulo.

1. Fuerza de sujeción insuficiente: una presión insuficiente del troquel de sujeción provoca que el tubo resbale durante el doblado, dando lugar a un ángulo incontrolado.

2. Deformación de la sección transversal del tubo (elíptica, aplanada, colapso interno)

Síntomas: la sección transversal en la zona de doblado queda elíptica, o se observa un colapso interno y arrugas evidentes; en casos graves, aparecen grietas.

Posibles causas:

Radio de doblado insuficiente: el valor R/D (la relación entre el radio de doblado y el diámetro del tubo) es inferior al valor mínimo permitido para el material, lo que constituye la causa principal de la deformación de la sección transversal.

No se utiliza o está mal posicionado el mandril: en tubos de pared delgada o en dobleces de radio pequeño, no se utiliza el mandril, o la extensión del mandril es insuficiente, o la cabeza esférica del mandril está desalineada, lo que provoca una falta de soporte eficaz en la cara interior.

El troquel antiarrugas no está instalado o está mal ajustado: la separación entre el troquel antiarrugas y el troquel de doblado es demasiado grande o demasiado pequeña, lo que impide suprimir eficazmente las arrugas internas.

Pared del tubo demasiado delgada o material blando: en las mismas condiciones de doblado, cuanto menor es el espesor de pared, peor es la estabilidad de la sección transversal.

3. Error de orientación espacial (productos con múltiples dobleces)

Síntoma: los accesorios de tubería complejos con múltiples dobleces tienen un primer doblez correcto, pero la posición espacial final no coincide con el plano, lo que hace imposible el montaje.

Posibles causas:

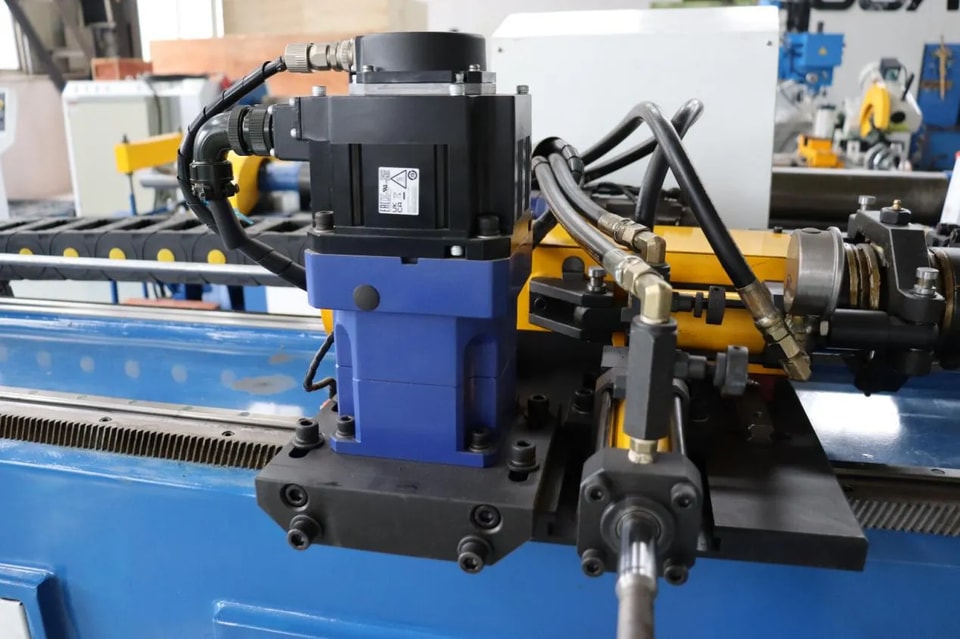

* **Problemas de precisión del eje de rotación (eje B):** la desviación del encoder o el juego mecánico entre dobleces provocan errores acumulativos de orientación espacial.

* **Posicionamiento inexacto de la longitud de avance (eje Y):** la desviación en las dimensiones del avance en línea recta hace que se desplace la posición de inicio de los dobleces posteriores.

* **Ajuste incorrecto del punto de referencia:** una selección inadecuada del punto de referencia durante la programación, o no tener en cuenta la tolerancia del extremo del tubo, provoca desviaciones dimensionales globales.

* **Secuencia de doblado inadecuada:** secuencia de doblado mal diseñada; la deformación de los dobleces posteriores afecta la forma de los dobleces anteriores, algo especialmente común en dobleces de pequeño paso.

4. Arrugas y rayaduras en la superficie

Síntoma:** aparecen arrugas onduladas en el interior de los dobleces, o hay hendiduras o rayaduras evidentes en la superficie del tubo.

Posibles causas:

Holgura excesiva entre el troquel antiarrugas y el troquel de doblado: una holgura demasiado grande puede hacer que el material interior se vuelva inestable y se arrugue; una holgura demasiado pequeña aumenta la fricción y puede rayar la superficie.

Insuficiente suavidad de la superficie del troquel: las superficies de trabajo rugosas del troquel de doblado y del troquel de sujeción, o el óxido y los residuos tras un uso prolongado, dejarán marcas en la superficie del tubo.

Lubricación deficiente: la lubricación insuficiente o la falta de aceite específico para doblado de tubos provoca fricción en seco entre el tubo y el troquel.

Defectos en la superficie del tubo: los arañazos y picaduras en la propia pieza en bruto del tubo se agrandarán y se convertirán en defectos evidentes durante el doblado.

5. Mala consistencia del retorno elástico dentro del lote

Fenómeno: los tubos del mismo lote y procesados con el mismo procedimiento muestran ángulos o formas de doblado inconsistentes entre distintas piezas.

Posibles causas:

Diferencias entre lotes de material: las fluctuaciones en el límite elástico, el alargamiento y las tolerancias del espesor de pared entre diferentes lotes de tubo dan lugar a cantidades variables de retorno elástico.

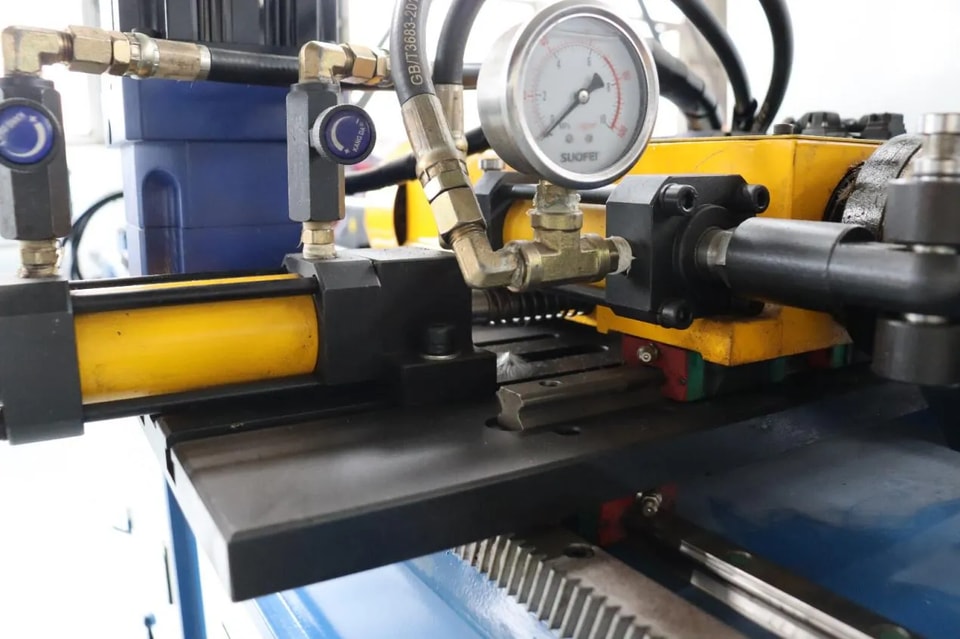

Cambios en la temperatura del aceite hidráulico: durante el funcionamiento continuo, la temperatura del aceite hidráulico de la máquina de doblado de tubos aumenta, lo que provoca cambios en la presión del sistema y en la velocidad de respuesta, afectando la precisión del doblado.

Aflojamiento del molde: los pernos de fijación del molde se aflojaron tras una vibración prolongada, lo que provoca un ligero movimiento de la posición del molde en cada doblado.

Solución de problemas y estrategias de mejora

Confirmación del material: verifique que la calidad del tubo, el espesor de pared y la ubicación de la soldadura sean coherentes con los requisitos del proceso. Para materiales de alta resiliencia, vuelva a medir el valor de compensación del retorno elástico.

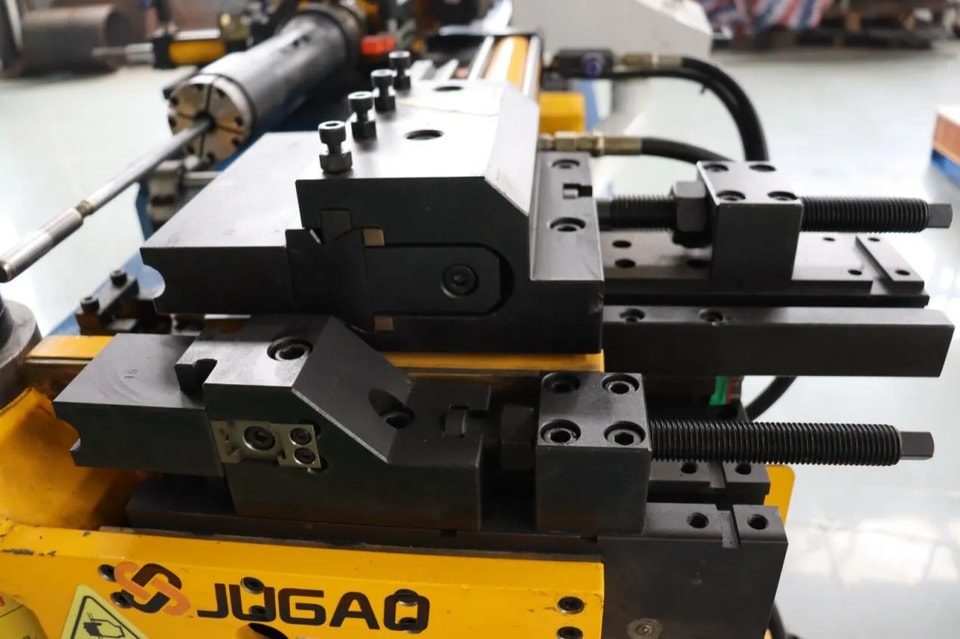

Inspección del molde: confirme que los modelos del molde de doblado, el molde de sujeción, el molde antiarrugas y el mandril coincidan con el diámetro y el radio de doblado actuales del tubo. Compruebe el desgaste y la firmeza de la instalación.

Calibración del equipo: calibre regularmente los valores reales del ángulo de doblado, la longitud de avance y el ángulo de rotación para garantizar su coherencia con los valores mostrados. Compruebe el encoder y los interruptores de proximidad para asegurarse de que funcionan correctamente.

Verificación del programa: compruebe que todos los parámetros del programa (velocidad de doblado, fuerza de sujeción, posición del mandril, ángulo de doblado) coincidan con las condiciones reales de trabajo.

Verificación de la primera pieza: después de cada cambio de diámetro del tubo, espesor de pared o molde, se debe realizar una prueba de doblado de la primera pieza y una inspección dimensional completa. La producción en serie solo puede comenzar después de que la primera pieza supere la inspección.

Registros del proceso: establezca una hoja de registro de parámetros del proceso para archivar los parámetros exitosos de diferentes materiales y especificaciones, reduciendo el tiempo de depuración repetida.

La discrepancia entre el tubo doblado terminado y las expectativas es, en esencia, una señal de desequilibrio en el sistema del proceso. Desde los materiales hasta los moldes, desde la programación hasta el estado del equipo, cada eslabón puede ser una fuente de desviación. Solo adoptando un enfoque sistemático de solución de problemas, verificando cada elemento uno por uno y estableciendo un sistema estandarizado de confirmación de la primera pieza y de registro del proceso se puede controlar la calidad de los tubos doblados dentro de un rango estable y fiable.
