Cómo elegir una roladora de chapa con rodillo superior

Elegir una roladora de chapa con rodillo superior comienza por comprender el producto. Solo después de entender plenamente su rendimiento, características, funciones y sus propias necesidades podrá avanzar.

Las roladoras de chapa de tres rodillos están disponibles en versiones mecánicas e hidráulicas: las roladoras mecánicas de tres rodillos se dividen a su vez en tipos simétricos y asimétricos. Pueden curvar láminas metálicas en piezas circulares, en arco y cónicas dentro de un determinado rango.

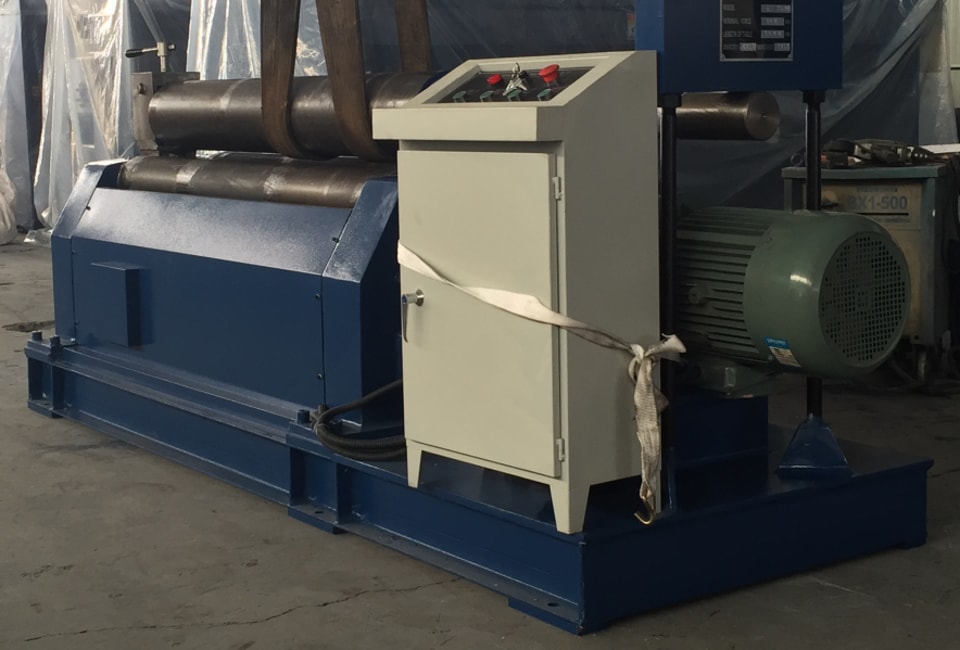

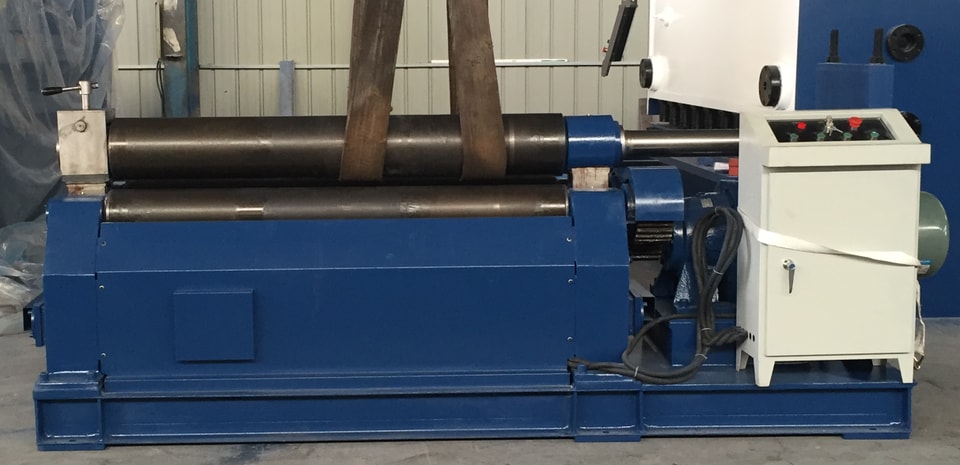

Características de rendimiento de una roladora de chapa mecánica simétrica de tres rodillos: esta máquina tiene una estructura simétrica de tres rodillos. El rodillo superior se desplaza verticalmente hacia arriba y hacia abajo de forma simétrica en el centro de los dos rodillos inferiores, impulsado por un tornillo de avance, una tuerca y un engranaje sinfín. Los dos rodillos inferiores giran impulsados por un motor. El engranaje de salida del reductor engrana con el engranaje del rodillo inferior para proporcionar el par necesario para curvar la chapa. La desventaja de esta máquina es que los extremos de la chapa deben precurvarse con otro equipo.

La roladora hidráulica simétrica de tres rodillos tiene una estructura simétrica de tres rodillos. El rodillo superior se mueve verticalmente hacia arriba y hacia abajo de forma simétrica entre los dos rodillos inferiores, impulsado por el aceite hidráulico de un cilindro hidráulico que actúa sobre un pistón. Los dos rodillos inferiores giran, y el par para curvar la chapa lo proporciona el engranaje de salida de un reductor que engrana con el engranaje del rodillo inferior.

Al comprar una roladora de chapa con rodillo superior, podemos obtener una primera comprensión de las características únicas de las distintas roladoras de chapa.

1. Roladora mecánica simétrica de chapa: características únicas: estructura simple, peso ligero, fácil de fabricar y mantener, e inversión baja. Los dos rodillos laterales pueden colocarse muy próximos entre sí, lo que da lugar a una conformación más precisa, pero dejando un gran borde recto. Un inconveniente es que los extremos de la chapa deben precurvarse con otras instalaciones.

Aplicaciones y condiciones adecuadas: para diversas aplicaciones de rolado de chapa que requieren instalaciones de precurvado o que no necesitan bordes de doblado, es adecuada una versión simétrica estándar; para aplicaciones de rolado de chapa que requieren bordes de doblado, puede utilizarse una versión simétrica con almohadillas para bordes de doblado.

2. Roladora hidráulica simétrica de tres rodillos: características únicas: este modelo es el preferido para las grandes roladoras simétricas de tres rodillos.

Aplicaciones y condiciones adecuadas: adecuada para diversas aplicaciones de rolado de chapa que requieran precurvado o que no requieran doblado; una versión simétrica estándar es adecuada para aplicaciones que requieran doblado. Puede utilizarse una versión simétrica con almohadillas para bordes de doblado en aplicaciones de rolado de chapa que requieran doblado.

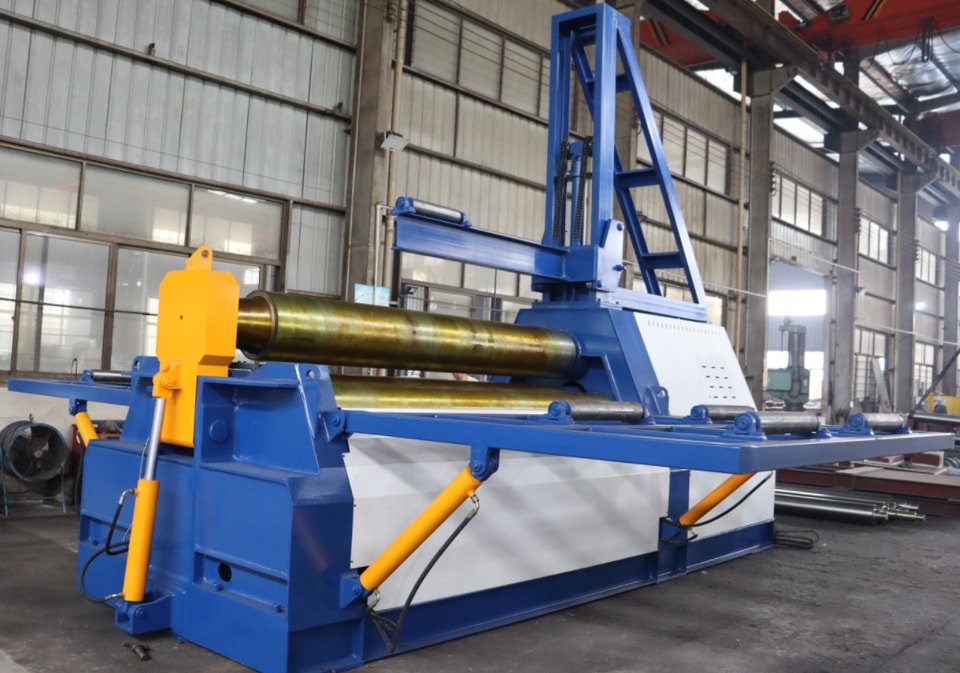

3. Roladora de chapa de cuatro rodillos: características únicas: la roladora de chapa de cuatro rodillos es la más funcional, la más rápida y la más precisa. En comparación con las máquinas simétricas de tres rodillos con ajuste ascendente, tiene función de precurvado; en comparación con las máquinas de ajuste descendente y las de ajuste horizontal, ofrece las ventajas de bordes rectos más pequeños y mayor precisión de rolado. También puede realizar ciertos trabajos de conformado y nivelación en láminas metálicas, ofreciendo precurvado directo, ahorro de tiempo y materiales, y convirtiéndose en una moderna y ideal roladora de chapa de gran tamaño.

Aplicaciones y condiciones adecuadas: adecuada para el rolado de piezas pesadas y para aplicaciones que requieren altos niveles de automatización y control estático.

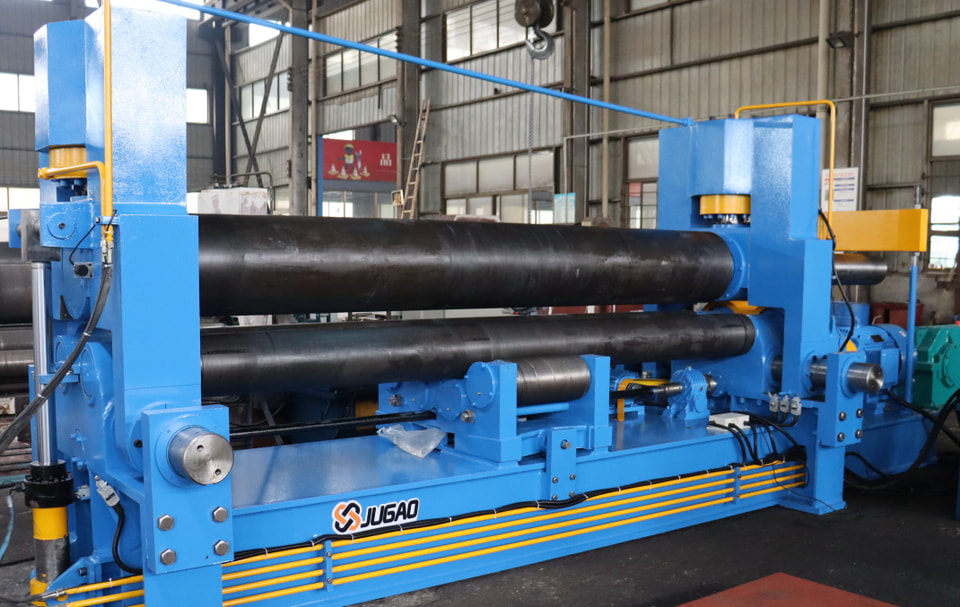

4. Características únicas de la roladora universal de chapa con rodillo superior:

A. Precisión elevada en el precurvado de extremos: la longitud del borde recto puede ajustarse libremente. El rodillo superior aumenta directamente la presión durante el precurvado, lo que permite un precurvado de extremos de alta precisión.

B. Control NC, alto ritmo de producción: los parámetros del proceso de laminado se controlan por NC, lo que simplifica la operación y aumenta considerablemente la velocidad.

C. Precisión excepcional del producto: el rodillo superior tiene forma de tambor y el rodillo inferior cuenta con rodillos de apoyo ajustables. El curvado continuo permite obtener piezas ideales en un rango más amplio, desde chapas finas hasta gruesas.

D. Seguridad operativa: los dos rodillos inferiores permanecen fijos, mientras que el rodillo superior se desplaza hacia arriba y hacia abajo, y a izquierda y derecha. La pieza de trabajo no se mueve con el rodillo inferior, lo que garantiza la seguridad del operario.

E. Estructura integrada, cimentación sencilla y fácil movilidad: el chasis integrado elimina la necesidad de pernos de anclaje, simplifica la base y facilita su reubicación.

F. Cada aplicación requiere el método de control correspondiente. Según la aplicación, se aplican los siguientes métodos de control: TNC (NC superior): para producciones de variedad múltiple y lotes pequeños; T & BNC (NC superior e inferior): para producciones de poca variedad y lotes grandes.

G. El mecanismo de curvado incluye tipos O, U, R multisegmento y dispositivos cónicos auxiliares, lo que permite laminar conos dentro de un cierto rango. Curvado tipo O: tipo trasero; curvado tipo U: tipo delantero; curvado multisegmento tipo R: tipo combinado. Adecuado para: ideal para roladoras de chapas medianas y pesadas.

5. Roladora de chapa simétrica de tres rodillos para uso marino: características únicas: esta máquina presenta una estructura simétrica de tres rodillos. El rodillo superior se desplaza verticalmente hacia arriba y hacia abajo de forma simétrica entre los dos rodillos inferiores, impulsado por el aceite hidráulico de un cilindro hidráulico que actúa sobre una varilla de pistón, proporcionando así transmisión hidráulica. Los dos rodillos inferiores giran, y el engranaje de salida del reductor engrana con el engranaje del rodillo inferior para suministrar el par necesario para laminar la chapa. Debajo de los dos rodillos inferiores hay varios conjuntos de rodillos de apoyo para aumentar su rigidez y permitir el ajuste vertical. Sobre el rodillo superior se encuentra una viga rígida, con varios conjuntos de rodillos de apoyo entre la viga y el rodillo superior para aumentar aún más su rigidez. Adecuada para laminar piezas curvas de gran ancho.

6. Roladora de chapa con ajuste curvo descendente: características únicas: esta máquina adopta tecnología alemana, es fácil de operar y tiene alta velocidad. Está totalmente accionada hidráulicamente y cuenta con tecnología avanzada. Adecuada para piezas cilíndricas de alta precisión.

7. Roladora de chapa asimétrica de tres rodillos: características únicas: esta máquina puede laminar piezas cilíndricas de pequeño diámetro y los extremos pueden conformarse en una sola operación.
