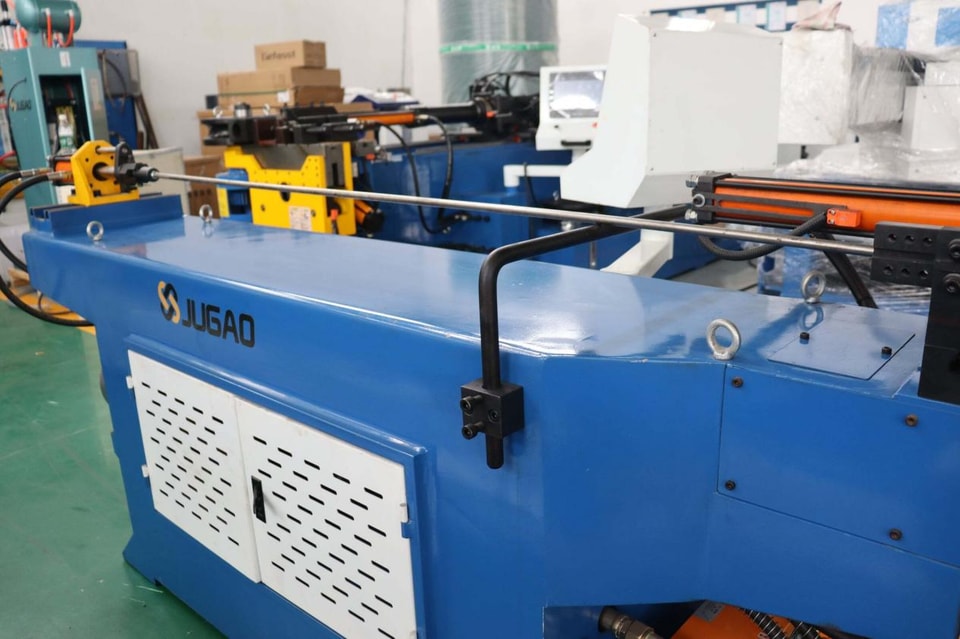

¿Cómo solucionar el problema de precisión insuficiente en las máquinas curvadoras de tubos?

Cuando una curvadora de tubos funciona mal, lo más frustrante no es el problema en sí, sino no saber por dónde empezar a diagnosticarlo. El programa no se ha modificado y el molde tampoco, pero el ángulo del tubo doblado sigue siendo incorrecto. A continuación, analizaremos el problema por sistemas y enumeraremos las posibles causas y los métodos de diagnóstico.

I. Aspectos de precisión mecánica

**Desgaste de las guías lineales y los husillos de avance**

Las guías lineales y los husillos de bolas son componentes fundamentales para garantizar la precisión de avance. Con el tiempo, las superficies de las guías se desgastan y la tuerca del husillo desarrolla holguras. Una longitud de avance imprecisa hará que la posición de doblado se desvíe y, naturalmente, provocará un ángulo descentrado.

**Método de inspección:** Utilice un reloj comparador para medir si la distancia de desplazamiento real del eje de avance coincide con el valor mostrado por el sistema. Si la desviación supera el rango permitido, será necesario ajustar la precarga del husillo o sustituir los componentes desgastados.

**Holgura del eje del brazo de doblado**

Los rodamientos desgastados o una tuerca de bloqueo floja en el eje del brazo de doblado pueden provocar una ligera oscilación del brazo durante el doblado. Es posible que se alcance el ángulo establecido en el programa, pero que la posición real del brazo de doblado quede descentrada.

Método de inspección: Con la máquina detenida, empuje manualmente el brazo de doblado para comprobar si existe alguna holgura axial o radial evidente. Si hay holgura, será necesario ajustar la precarga del rodamiento o sustituirlo.

II. Aspectos del sistema de control

Desviación de la realimentación del encoder

Si el encoder angular está instalado de forma incorrecta o su señal sufre interferencias, la realimentación angular recibida por el sistema no coincidirá con el ángulo real. El programa puede mostrar un doblado de 90 grados, mientras que el ángulo real puede ser de solo 89,5 grados.

Método de comprobación: Doble el tubo hasta un ángulo determinado, mida el ángulo real con un medidor angular y compárelo con el valor mostrado por el sistema. Si la desviación supera el rango permitido, compruebe que la conexión mecánica del encoder esté bien fijada y que el cable de señal disponga de un blindaje adecuado.

Desajuste de los parámetros del servosistema

Si la ganancia, el tiempo de aceleración y desaceleración u otros parámetros del servodriver están configurados incorrectamente, el brazo de doblado puede sobrepasar la posición o detenerse antes de tiempo al alcanzar la posición deseada, provocando una desviación angular.

Método de comprobación: Observe el movimiento del brazo de doblado cuando alcanza la posición deseada—¿Se detiene suavemente o presenta vibraciones o rebotes evidentes? Si se observa alguna anomalía, será necesario reajustar los parámetros del servosistema.

III. Problemas del sistema hidráulico

**Presión inestable**

La presión del sistema hidráulico fluctúa, lo que provoca una fuerza de doblado inconsistente. En el mismo procedimiento, una presión más alta produce un doblado más completo, mientras que una presión más baja da lugar a un doblado menor.

**Método de inspección:** Observe la lectura del manómetro durante el proceso de doblado para comprobar si se mantiene estable. Si las fluctuaciones son importantes, revise el nivel y la calidad del aceite hidráulico, el estado de la válvula de alivio y el funcionamiento de la bomba de aceite.

**Fugas internas en el cilindro**

Los sellos desgastados del cilindro hacen que el aceite a alta presión pase de un lado del pistón al otro, reduciendo el empuje que llega al brazo de doblado. Una fuerza de doblado insuficiente provoca naturalmente un ángulo menor.

**Método de inspección:** Después de doblar hasta la posición deseada, mantenga la presión y observe si el ángulo vuelve lentamente a su posición original. Si el retroceso es considerable y no está relacionado con la recuperación elástica del material, puede indicar una fuga interna en el cilindro.

IV. Problemas relacionados con la matriz

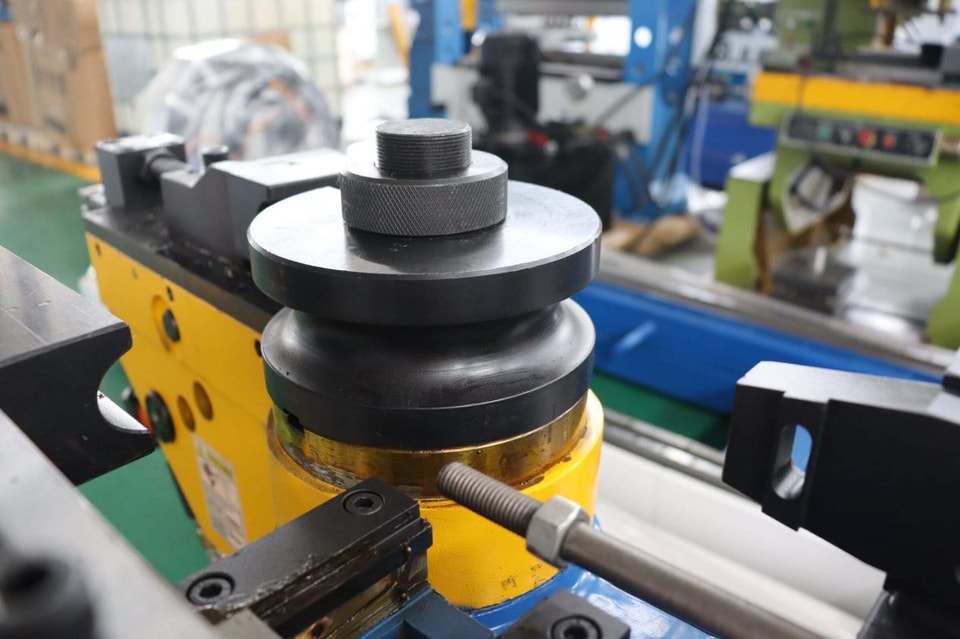

**Desgaste de la matriz de doblado**

Tras un uso prolongado, las ranuras de la matriz de doblado se desgastan, impidiendo que el tubo encaje correctamente en ella. Esto provoca que el tubo se deslice durante el doblado y que los ángulos sean inestables.

**Método de inspección:** Compruebe si la superficie de trabajo de las ranuras de la matriz de doblado presenta marcas brillantes o surcos de desgaste evidentes. Si es así, será necesario repararla o sustituirla.

**Desviación de la posición del mandril**

La extensión del mandril no es precisa: puede estar demasiado adelantada o demasiado retrasada. Una posición de apoyo incorrecta altera el estado de deformación del tubo y provoca desviaciones angulares.

**Método de inspección:** Compruebe que la extensión del mandril se encuentre dentro del rango especificado. Verifique nuevamente la posición del mandril después de cada cambio de especificaciones o de matriz.

V. Orden recomendado para el diagnóstico

Comience por las comprobaciones más sencillas: primero, compruebe que la matriz esté instalada correctamente y que el mandril esté bien posicionado—este paso es el más sencillo y solo requiere unos minutos.

A continuación, compruebe que la presión del sistema hidráulico sea estable y que el nivel de aceite sea normal. Después, utilice un medidor angular para verificar si el ángulo real de doblado coincide con el valor mostrado por el sistema.

Si todo lo anterior es normal, revise la holgura mecánica y los parámetros del servosistema. Estos dos aspectos implican desmontaje mecánico y ajuste de parámetros, por lo que requieren personal más especializado.

VI. Establecimiento de un punto de referencia de precisión

Después de configurar correctamente los parámetros de doblado de tubos en cada ocasión, registre los siguientes datos: especificaciones del tubo (material, diámetro exterior y espesor de pared), radio de doblado, ángulo establecido, valor de compensación de la recuperación elástica, velocidad de doblado y presión de sujeción. La próxima vez que trabaje con las mismas especificaciones, podrá utilizar directamente estos parámetros y ahorrar mucho tiempo en pruebas y ajustes repetidos.

Si observa una pérdida gradual de precisión, revise los registros de mantenimiento para determinar qué componente necesita ser reemplazado.

Cuando surgen problemas de precisión, ¿por dónde suele comenzar la investigación? No dude en compartir sus opiniones.
