Curvadora de perfiles: conocimientos sobre el proceso de curvado

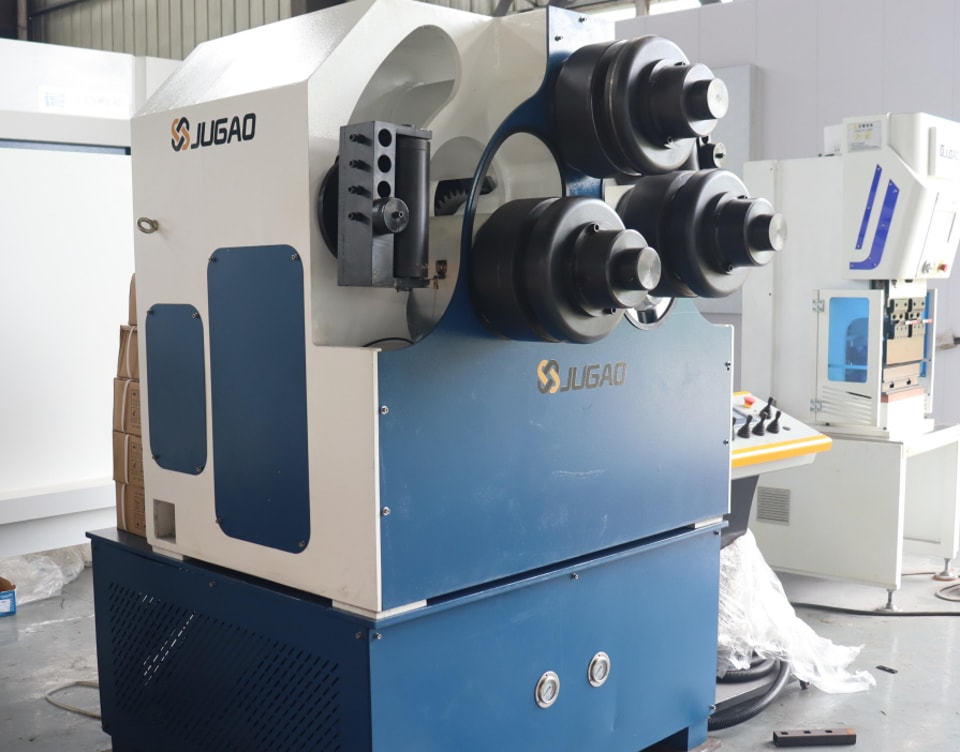

La curvadora de perfiles tiene una estructura arqueada con ajuste hacia abajo. El rodillo superior permanece fijo, mientras que los dos rodillos inferiores se desplazan describiendo un arco respecto al rodillo superior alrededor de un eje central. Su función principal es realizar el curvado previo de los extremos del perfil y doblarlo y deformarlo. Al mismo tiempo, los dos rodillos inferiores también actúan como ejes principales de accionamiento y, movidos por motores hidráulicos, laminan el perfil curvado hasta darle forma. Para evitar la torsión y la deformación del perfil durante el proceso de curvado y mejorar la precisión, se incorporan dos rodillos y ruedas de apoyo que pueden desplazarse verticalmente hacia arriba y hacia abajo para adaptarse a perfiles de distintas especificaciones y radios de curvado. Todos los movimientos de la curvadora de perfiles funcionan mediante accionamiento hidráulico, con control eléctrico centralizado de los movimientos de elevación y descenso de los dos rodillos inferiores. La operación se centraliza en el panel de control, que incorpora una pantalla digital. Esta máquina presenta una estructura racional, un rendimiento estable y excelentes prestaciones, además de ofrecer un importante ahorro de energía y materiales, por lo que constituye un equipo ideal para el curvado de perfiles.

CNC significa control numérico. La tecnología CNC es un método para controlar el movimiento mecánico y el mecanizado mediante información digital. En el mecanizado con torno CNC, la determinación de la trayectoria de mecanizado de las curvadoras de perfiles suele seguir estos principios:

1. Debe garantizar la precisión y la rugosidad superficial de la pieza mecanizada.

2. Debe acortar la trayectoria de mecanizado, reducir el tiempo de desplazamiento en vacío y mejorar la eficiencia del mecanizado.

3. Debe simplificar la carga de cálculos numéricos y optimizar el programa de mecanizado tanto como sea posible.

4. Para algunos programas repetitivos, deben utilizarse subrutinas.

Al utilizar una curvadora de perfiles de acero para realizar operaciones de curvado, deben observarse las siguientes precauciones:

1. Después de poner en marcha la máquina, déjela funcionar en vacío durante 1-2 minutos y permita que la corredera superior complete 2-3 veces toda su carrera. Si detecta sonidos anormales o fallos, detenga inmediatamente la máquina, solucione el problema y reanude el trabajo solo cuando todo funcione con normalidad.

2. Si la corredera superior y todos los ejes de posicionamiento no se encuentran en su origen, ejecute el programa de retorno al origen.

3. Cuando trabajen varias personas, debe designarse a una persona responsable. Mientras las piezas en proceso avanzan, retroceden o giran, el encargado debe dar instrucciones al resto del personal para garantizar una estrecha coordinación y acciones sincronizadas.

4. Al cargar y descargar las piezas procesadas en el bastidor, debe encargarse una persona designada. El interruptor de ventilación solo debe accionarse tras recibir la instrucción, y las piezas deben colocarse de forma ordenada, nivelada y segura conforme a los requisitos de gestión establecidos.

5. Al realizar curvados de gran ángulo, nadie debe situarse en el extremo de curvado.
