Técnicas para laminar formas cónicas

El laminado de formas cónicas suele referirse al proceso de conformado cónico de chapas metálicas. A continuación, se presentan algunas técnicas relevantes:

I. Etapa de preparación del material

Medición y cálculo precisos

- Antes de laminar una pieza cónica, es esencial medir y calcular con precisión todos los parámetros necesarios. En primer lugar, se deben determinar el diámetro del extremo mayor, el diámetro del extremo menor y la altura del cono. Estos datos afectan directamente a las dimensiones posteriores de corte de la chapa y al proceso de laminado.

- Por ejemplo, para un cilindro cónico de un tamaño específico, el radio y el ángulo central del sector desplegado pueden calcularse mediante las fórmulas matemáticas correspondientes a los conos. Los cálculos precisos reducen el desperdicio de material y los errores en las etapas posteriores de procesamiento.

- Las fórmulas son: Radio del sector R = (radio del extremo mayor²+ altura del cono²) raíz cuadrada, Ángulo centralα= 360° ×(diámetro del extremo mayor - diámetro del extremo menor)÷ (diámetro del extremo mayor× π).

Selección adecuada de la chapa metálica

- Seleccione el material y el espesor adecuados de la chapa según factores como el entorno de trabajo, los requisitos de resistencia y el coste de la pieza cónica. Los distintos materiales de chapa presentan propiedades mecánicas y características de procesamiento diferentes. - Por ejemplo, si la pieza cónica debe soportar una presión o un impacto considerables, puede ser necesario utilizar acero de alta resistencia; si el peso es un requisito estricto, pueden considerarse materiales ligeros como las aleaciones de aluminio. Asimismo, el espesor de la chapa debe determinarse en función de la resistencia y la rigidez requeridas; un espesor excesivo aumenta el coste y la dificultad de procesamiento, mientras que un espesor insuficiente puede no cumplir los requisitos de uso.

- Además, se debe prestar atención a la calidad superficial de la chapa, evitando arañazos, abolladuras y otros defectos que puedan afectar al aspecto y la calidad de la pieza cónica laminada.

II. Etapa del proceso de laminado

Ajuste de matrices y equipos

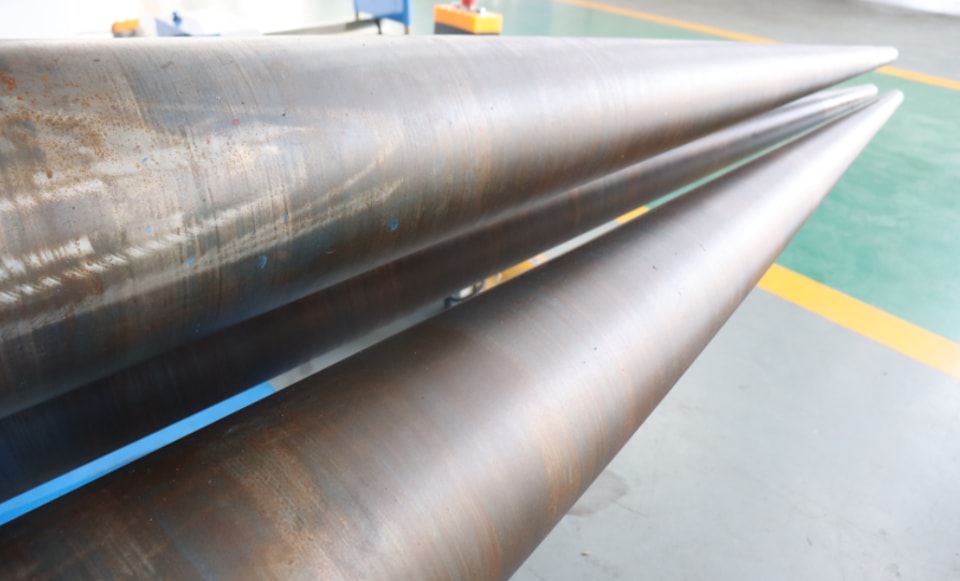

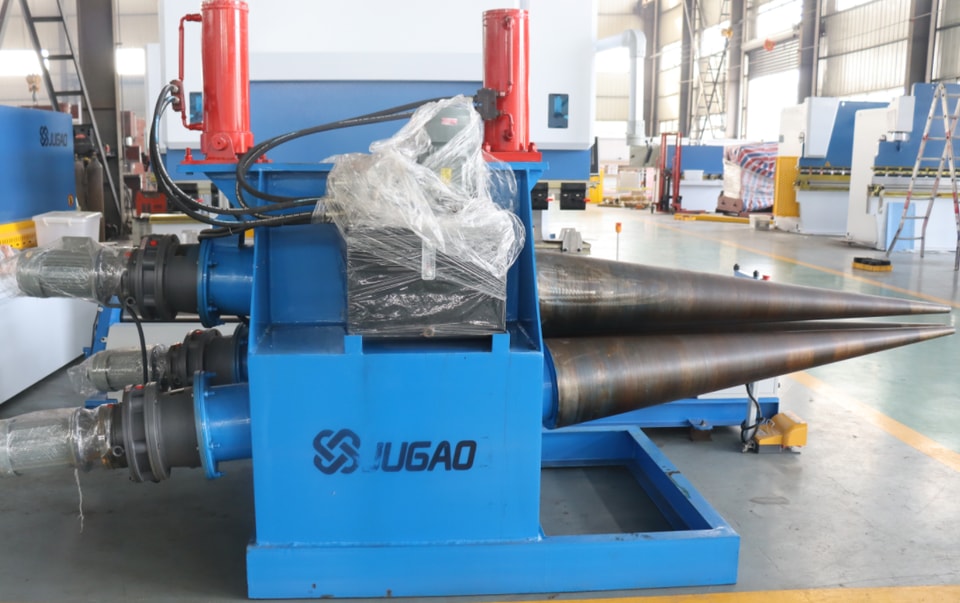

- Seleccione una máquina curvadora de rodillos adecuada y las matrices correspondientes. El diámetro de los rodillos, la distancia entre ellos y el estado de su superficie afectan al resultado del laminado. Para laminar piezas cónicas, puede ser necesaria una curvadora de rodillos con matrices cónicas o con una distancia entre rodillos ajustable.

- Antes de iniciar el laminado, la curvadora de rodillos debe ajustarse cuidadosamente para garantizar que los ejes de todos los rodillos estén paralelos, funcionen con suavidad y ejerzan una presión uniforme. Asimismo, ajuste la velocidad y la presión de laminado de la máquina según el tamaño de la pieza cónica y el espesor de la chapa.

- Por ejemplo, en el caso de chapas más gruesas, la velocidad de laminado debe reducirse adecuadamente para evitar grietas o deformaciones causadas por una tensión desigual durante el proceso; para chapas más finas, se necesita menos presión para evitar una deformación excesiva.

Método de laminado progresivo

- Al laminar una pieza cónica, debe utilizarse un método de laminado progresivo. Primero, coloque un extremo de la chapa en la máquina y lamine gradualmente hasta formar un arco pequeño. A continuación, avance poco a poco la chapa, aumentando el arco hasta formar un cono completo.

- Durante el laminado, observe atentamente la deformación de la chapa y ajuste la presión y la velocidad de la máquina según sea necesario. Si se detectan problemas como torsión, arrugas o una deformación local excesiva, detenga inmediatamente el laminado, analice la causa y realice los ajustes necesarios.

- Por ejemplo, la aparición de arrugas puede deberse a una velocidad o presión de laminado excesivas. La velocidad y la presión pueden reducirse adecuadamente, o pueden utilizarse herramientas auxiliares para corregir las zonas arrugadas.

Control de la precisión del laminado

- Para garantizar la precisión dimensional y geométrica de la pieza cónica, es necesario realizar mediciones y un seguimiento en tiempo real durante el proceso de laminado. Pueden utilizarse instrumentos de medición, como calibres y medidores de ángulos, para medir el diámetro y los ángulos del cono y garantizar que cumplen los requisitos de diseño.

- En el caso de piezas cónicas que requieren una gran precisión, puede ser necesario realizar varias mediciones y ajustes durante el laminado. Por ejemplo, si las tolerancias de los diámetros de los extremos mayor y menor del cono son reducidas, el laminado puede pausarse en un punto determinado para medir el diámetro, realizar ajustes finos según los resultados de la medición y continuar después con el proceso.

- Además, se debe prestar atención a la rectitud de la generatriz y a la planitud de la superficie del cono. Esto puede comprobarse visualmente y con herramientas como reglas; cualquier desviación debe corregirse de inmediato.

III. Etapa de procesamiento posterior

Procesamiento de soldadura y ensamblaje

- Si la pieza cónica está compuesta por varias piezas de chapa, es necesario realizar un proceso de soldadura adecuado. Antes de soldar, asegúrese de que las piezas de chapa estén correctamente alineadas en las zonas de unión y que las separaciones entre soldaduras sean uniformes.

- Seleccione métodos y materiales de soldadura adecuados, y determine parámetros como la corriente, el voltaje y la velocidad de soldadura en función del material y el espesor de la chapa. Durante la soldadura, preste atención al control de la deformación y adopte secuencias y procesos adecuados, como la soldadura por segmentos y la soldadura simétrica.

- Por ejemplo, en el caso de chapas más gruesas, puede realizarse un precalentamiento para reducir las tensiones y la deformación de soldadura. Después de soldar, la costura debe desbastarse e inspeccionarse para garantizar que su calidad cumple los requisitos.

Conformado y corrección

- Después del laminado, la pieza cónica puede presentar pequeñas deformaciones o desviaciones dimensionales que requieren conformado y corrección. Para conformar la pieza cónica de manera localizada o integral, pueden utilizarse herramientas como prensas y gatos.

- En caso de desviaciones de diámetro, se puede aplicar una presión adecuada en las zonas con diámetros mayores o menores para ajustarlas; para corregir desviaciones angulares, puede utilizarse el calentamiento, pero es necesario controlar cuidadosamente la temperatura y el tiempo para evitar efectos adversos en las propiedades del material.

- Además, pueden utilizarse plantillas para comprobar la forma de la pieza cónica y garantizar que cumpla los requisitos de diseño. Durante el proceso de conformado y corrección, es necesario controlar cuidadosamente la fuerza aplicada y el método de operación para evitar nuevos daños o deformaciones.
