La función de los rodillos en las máquinas curvadoras de chapas

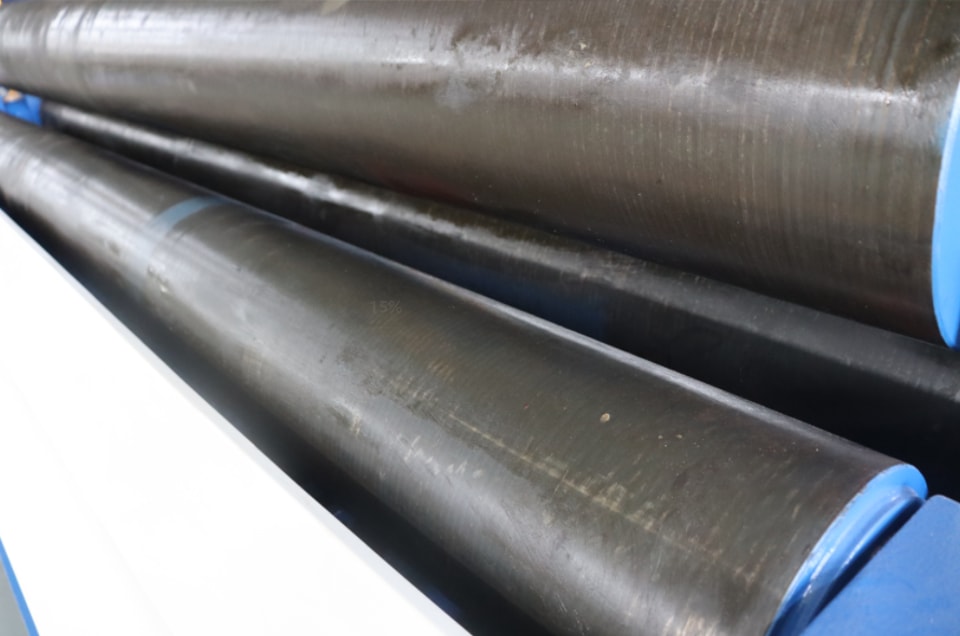

Una máquina curvadora de chapas de tres rodillos es una máquina de forja y prensado de uso general capaz de curvar chapas no metálicas en forma de conos, esferas, cilindros u otras geometrías. Esta capacidad se utiliza ampliamente en las industrias de fabricación, calderería y generación de vapor, química, estructuras no metálicas y fabricación de maquinaria. Una máquina curvadora de chapas de cuatro rodillos es adecuada para curvar y conformar chapas metálicas. Puede laminar piezas redondas, arqueadas y cónicas dentro de un determinado rango, y cuenta con una función de precurvado de los extremos de la chapa, lo que permite obtener un tramo recto residual reducido, una alta eficiencia de trabajo y un aplanado preliminar de las chapas metálicas.

Los patrones de movimiento de los rodillos de las máquinas curvadoras de chapas de tres y cuatro rodillos son diferentes. Sin embargo, sus principios de funcionamiento son los mismos: ambas utilizan el principio de que tres puntos definen un círculo para curvar chapas con distintos radios. Las diferencias entre las máquinas curvadoras de chapas de cuatro y tres rodillos son las siguientes:

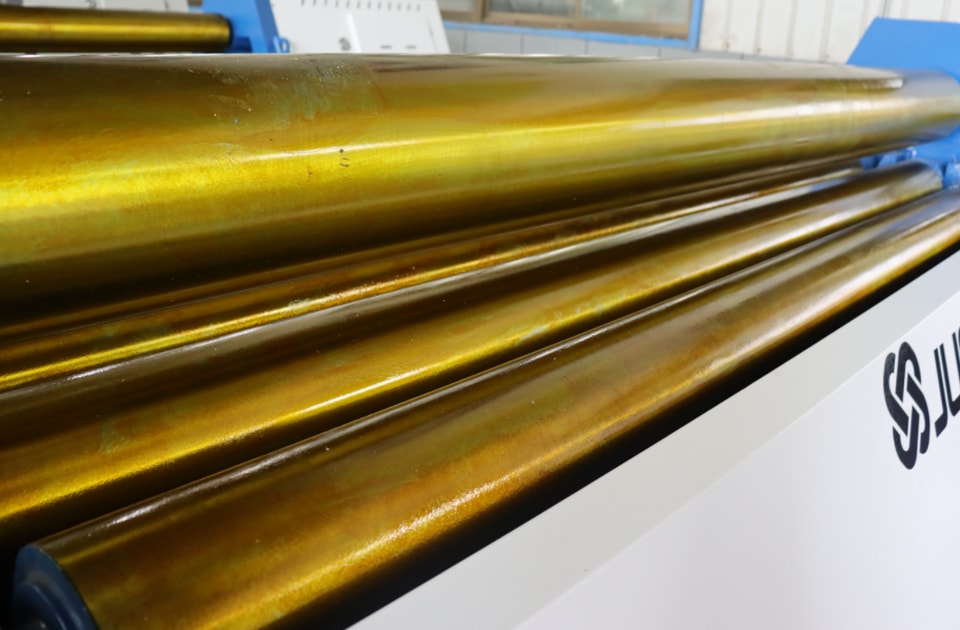

1. En una máquina curvadora de chapas de tres rodillos, el rodillo superior está colocado simétricamente entre los dos rodillos inferiores. El aceite hidráulico del cilindro hidráulico acciona un pistón para subirlo y bajarlo verticalmente. El engranaje final del reductor principal hace girar los dos rodillos inferiores, proporcionando el par necesario para curvar la chapa metálica. Una máquina curvadora de chapas de cuatro rodillos es adecuada para curvar y conformar chapas metálicas. Puede laminar piezas redondas, arqueadas y cónicas dentro de un determinado rango. También cuenta con una función de precurvado de los extremos de la chapa metálica, lo que permite obtener un tramo recto residual reducido, una alta eficiencia y la posibilidad de realizar un aplanado preliminar de la chapa en la propia máquina.

2. En una máquina curvadora de chapas asimétrica de tres rodillos, el rodillo superior es el accionamiento principal, mientras que el rodillo inferior se desplaza verticalmente para sujetar la chapa metálica. El engranaje del rodillo inferior engrana con el del rodillo superior y también actúa como accionamiento principal. Los rodillos laterales se inclinan y elevan, proporcionando funciones tanto de precurvado como de curvado. La máquina tiene una estructura compacta y es fácil de operar y mantener. El rodillo superior de la máquina curvadora de chapas de cuatro rodillos es el accionamiento principal y está conectado al reductor mediante un acoplamiento de corredera transversal para proporcionar el par necesario para curvar la chapa; el rodillo inferior se desplaza verticalmente hacia arriba y hacia abajo mediante el engranaje helicoidal del reductor, el engranaje cónico y el conjunto de husillo y tuerca, sujetando la chapa mediante accionamiento mecánico. Los rodillos laterales están situados a ambos lados del rodillo inferior y se desplazan inclinados a lo largo de la guía del bastidor, accionados por el conjunto de husillo y tuerca y el engranaje helicoidal (o engranaje cónico). Los cuatro rodillos de trabajo utilizan rodamientos.
