Máquina dobladora vertical de perfiles - Composición estructural

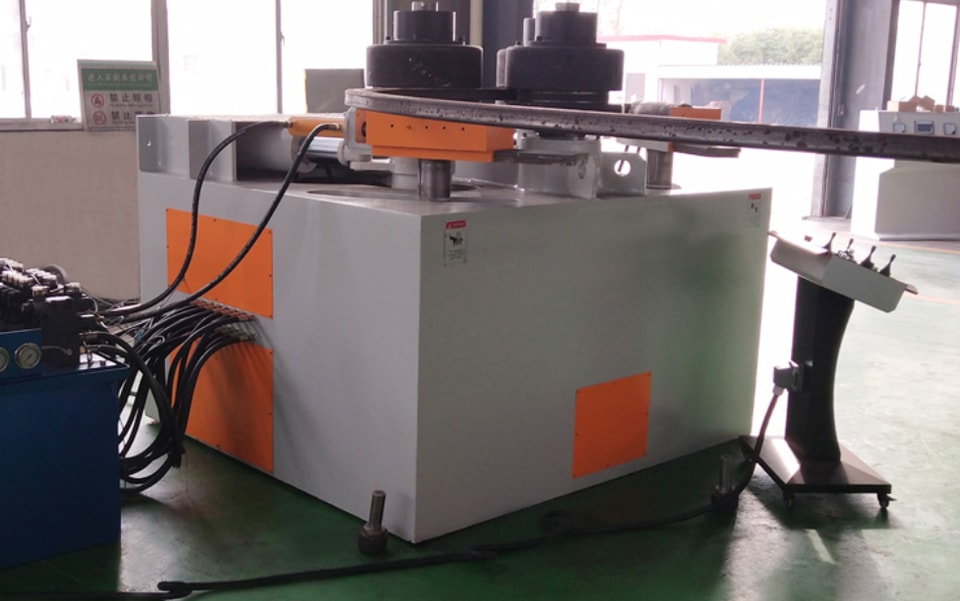

La perfiladora de curvado presenta una estructura en forma de arco con ajuste hacia abajo. El rodillo superior es fijo, mientras que los dos rodillos inferiores se desplazan en arco con respecto al rodillo superior alrededor de un eje central. Su función principal es precurvar los extremos del perfil y deformarlo. Al mismo tiempo, los dos rodillos inferiores también actúan como ejes de transmisión principales, accionados por motores hidráulicos para laminar el perfil deformado hasta darle forma. Para evitar la deformación por torsión del perfil durante el curvado y mejorar la precisión del curvado, se añaden dos rodillos y ruedas de apoyo, que permiten un movimiento vertical de subida y bajada para adaptarse a perfiles de distintas especificaciones y radios de curvado. Todas las piezas móviles de la perfiladora vertical de curvado se instalan dentro de una bancada de estructura soldada, formando el cuerpo principal de la máquina. Todos los movimientos de la máquina son accionados hidráulicamente, con control eléctrico centralizado del movimiento de elevación de los rodillos inferiores. La visualización digital y la operación centralizada se encuentran todas en el panel de control.

Resumen de la composición estructural

1. Unidad de transmisión

Los tres dados de la máquina cuentan cada uno con un dispositivo de accionamiento. Impulsado por un motor hidráulico de alto par, puede girar en ambos sentidos, evitando así el deslizamiento durante el proceso de laminado. La velocidad lineal de los dados superior e inferior se ajusta automáticamente durante el laminado.

Ambos movimientos rotativos están equipados con dispositivos de frenado para garantizar un posicionamiento preciso de la pieza durante el laminado.

El dispositivo funciona con suavidad y realiza el laminado de forma flexible y fiable.

2. Sección del husillo

El husillo es el actuador principal del equipo y posee suficiente resistencia, rigidez, dureza superficial y precisión de mecanizado para garantizar la fiabilidad y la vida útil durante la operación.

Los tres husillos están soportados por rodamientos de rodillos autoalineables. Estos rodamientos son adecuados para aplicaciones de baja velocidad y gran carga, ofreciendo una larga vida útil y bajas pérdidas por fricción.

La gran separación entre los dos rodamientos que soportan el husillo aumenta su estabilidad.

El husillo superior está fijo en posición, mientras que los dos husillos inferiores son accionados por cilindros hidráulicos de doble efecto para moverse en arco alrededor del eje central.

Las piezas giratorias, como los pasadores del cilindro y el eje central, están soportadas por cojinetes deslizantes autolubricados sin aceite SF-1. (Estos cojinetes son un material compuesto de tres capas con un soporte de acero, una capa de polvo de bronce esférico sinterizado sobre el soporte de acero, una superficie de polioximetileno modificado y una capa resistente al desgaste rellena en los poros del polvo de cobre después del laminado). Se trata de un producto disponible en el mercado.

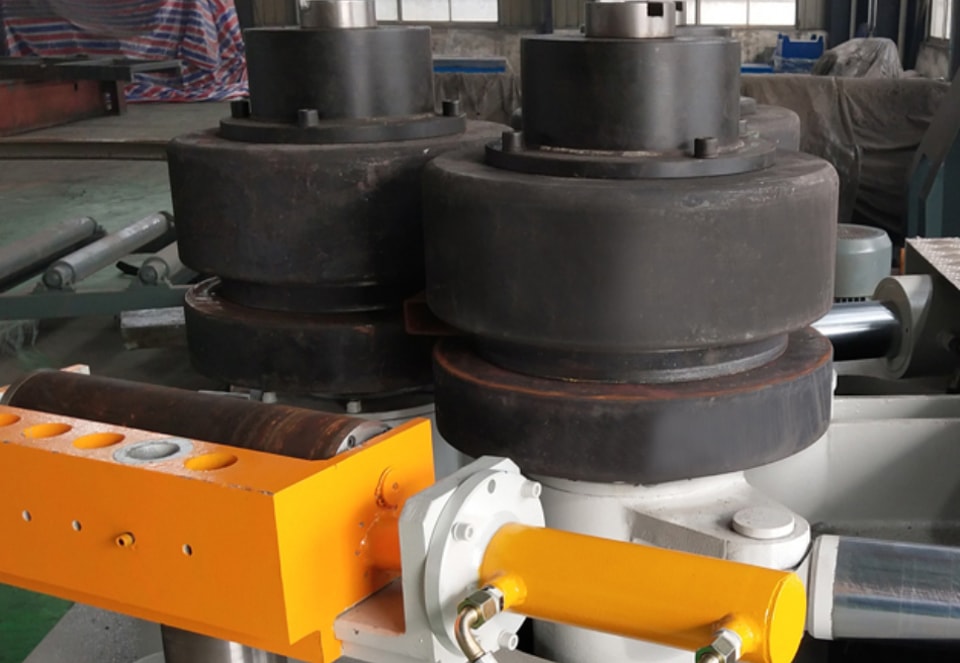

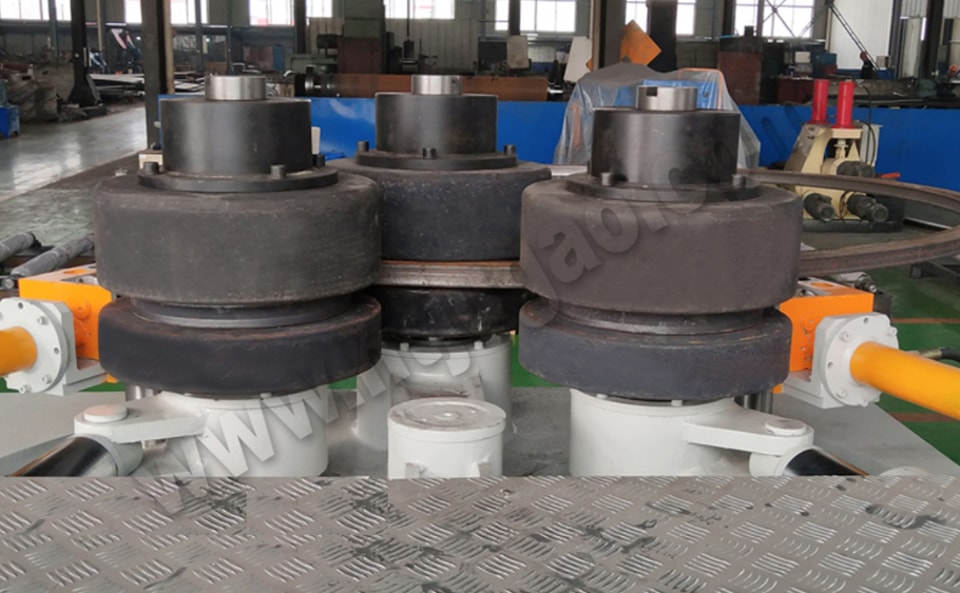

3. Sección de los dados

La máquina cuenta con tres dados montados en los extremos de los tres ejes principales, con transmisión de par mediante chavetas guía. Están conectados mediante pernos centrales, lo que permite sustituir fácilmente los dados.

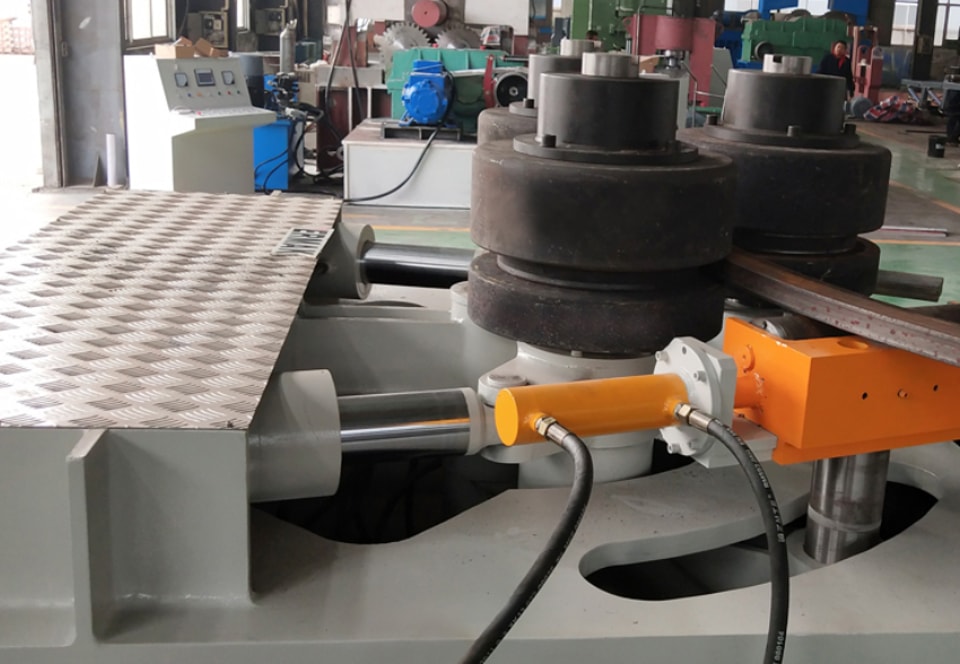

Los rodillos locos pueden moverse junto con el dado inferior y también pueden elevarse, bajarse y girarse, trabajando en conjunto con el dado principal para curvar perfiles y proporcionar precisión de curvado.

4. Sección hidráulica

Las funciones principales del sistema hidráulico son accionar la rotación del motor hidráulico, la elevación y el descenso de los dos ejes inferiores, y el seguimiento de los rodillos locos.

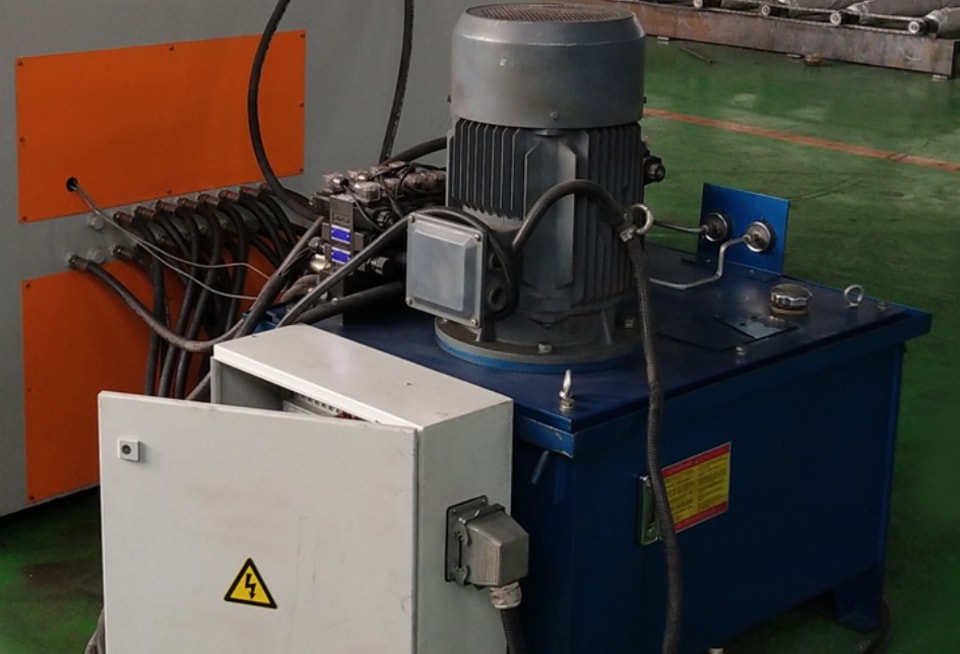

La estación de bombeo es la fuente de energía del sistema hidráulico y proporciona la potencia necesaria mediante un motor eléctrico y una bomba. La sección de control utiliza un circuito hidráulico de tipo bloque para reducir la tubería y las uniones, facilitando la operación y el mantenimiento. En la salida de la bomba se instalan una válvula de desbordamiento y un relé de presión para la protección de seguridad del sistema.

Cuando la presión del sistema supera la presión ajustada de la válvula de alivio, esta se abre y descarga la presión del sistema. Si la válvula de alivio falla y la presión supera el valor ajustado, impidiendo la descarga de presión, un relé de presión enviará una señal de retroalimentación al sistema eléctrico para la protección de desconexión.

Todo el sistema hidráulico está diseñado racionalmente y funciona de forma fiable, equipado con filtros de aspiración y retorno de aceite de alta precisión para garantizar la limpieza del aceite del sistema.

Un filtro de aire garantiza la correcta respiración y la evaporación de la humedad en el depósito de aceite.

Un indicador de temperatura y nivel de aceite muestra el nivel y la temperatura del aceite hidráulico en el depósito.

La presión del sistema y las fluctuaciones de presión pueden observarse visualmente mediante un manómetro.

La válvula direccional electrohidráulica controla la elevación y el descenso del dado inferior; una válvula de retención hidráulica permite detener el dado en cualquier posición.

5. Sistema eléctrico

El sistema eléctrico consta de una consola de operación y un sistema de control.

Todas las acciones se controlan desde la consola de operación.

Aplicaciones y características

La máquina dobladora vertical de perfiles presenta una estructura racional, un rendimiento estable y un ahorro significativo de energía y material, lo que la convierte en un equipo ideal para el doblado de perfiles. Este equipo es una máquina de procesamiento de alta eficiencia diseñada específicamente para doblar diversos materiales de acero de formas especiales, como acero angular, canal, vigas en I, acero plano, acero cuadrado y acero redondo. Puede completar los procesos de doblado y enderezado en una sola operación de alimentación. Las máquinas dobladoras de perfiles se utilizan ampliamente en industrias como la petrolera, la química, la hidroeléctrica, la construcción naval y la fabricación de maquinaria.
