Curvadora hidráulica de tubos CNC ER-63
Curvadora hidráulica de tubos CNC ER-63
Descripción del producto
1. Es una dobladora de tubos totalmente automática, con sistema de control PLC y dos servos para rotación y alimentación.
2. La pantalla táctil muestra el inglés; dispone de diferentes grados de curvado predefinidos, operación por diálogo, y puede elegir funcionamiento manual, semiautomático y totalmente automático. Interruptor de pedal portátil con función de arranque y parada de emergencia. Ejes múltiples trabajando simultáneamente.
3. Doblado del tubo — automático. Rotación del tubo — automática. Alimentación del tubo — automática.
4. Copia de seguridad de programas con una sola tecla por USB, almacenamiento en disco o a través de INTERNET. La gestión y el almacenamiento de los datos de curvado y las herramientas se realizan en archivos de texto estándar en el disco duro del PLC de control. Si es necesario, también es posible integrar el PLC en la dobladora. Por ello se incluye un adaptador Ethernet. El número de herramientas y productos es prácticamente ilimitado. Los archivos de productos y herramientas se pueden editar fácilmente (también en un PLC independiente) e imprimir.
Muestra de referencia
Parámetros técnicos
N.º | NOMBRE | DATOS | UNIDAD | OBSERVACIONES | ||
1 | CNC/Totalmente automática | 3 | Eje |
| ||
2 | Capacidad máxima de curvado | 63X4 | MM |
| ||
3 | Rango del radio de curvado | 20-300 | mm |
| ||
4 | Radio mínimo de curvatura | R≥1.4D | mm |
| ||
5 | Rango de ángulo de curvado | 0-190° | mm |
| ||
6 | Longitud efectiva sobre mandril | 4000 | mm |
| ||
7 | Carrera de alimentación | 3000 | mm |
| ||
8 | Precisión del ángulo | +-0.15 | ° |
| ||
9 | Velocidad de curvado | 90 | °/s |
| ||
10 | Velocidad máx. de giro | 200 | °/s |
| ||
11 | Velocidad máx. de alimentación | 800 | mm/s |
| ||
12 | Precisión de curvado | ±0,15 | ° |
| ||
13 | Precisión de giro | ±0,1 | ° |
| ||
14 | Precisión de alimentación | ±0,1 | mm |
| ||
15 | Presión máxima | 160 | Kg/cm |
| ||
16 | Unidad máxima de curvado | 30 | Unidad |
| ||
17 | Máximo de componentes de almacenamiento | 200 | Grupo |
| ||
18 | Servomotor para giro de tubo | 1.0 | kW |
| ||
19 | Servomotor de alimentación | 1.5 | kW |
| ||
20 | Motor de la parte hidráulica | 5.5 | kW |
| ||
21 | Bomba | 20 | L/min |
| ||
22 | Presión máxima de trabajo del sistema hidráulico | 16 | MPa |
| ||
23 | Capacidad del tanque de aceite | 140 | L |
| ||
24 | Dimensión total | Longitud | 5200 | mm |
| |
Ancho | 1100 | mm |
| |||
Altura | 1350 | mm |
| |||
25 | Peso | 2400 | kg | |||
Lista de marcas de accesorios
N.º | Nombre | Modelo/Fabricante | Otros | Configuración |
1 | Sistema CNC | Delta | Estándar | |
2 | Sistema eléctrico | Schneider Electric de Alemania | Interruptor de recorrido e interruptor de límite | |
3 | PLC | Omron Japón | ||
4 | Motor principal | Siemens Alemania | ||
5 | Servomotor de giro | Mitsubishi Japón | ||
6 | Servomotor de alimentación | Mitsubishi Japón | ||
7 | Regulador de presión de estrangulación | TESCOM Alemania | ||
8 | Válvula de cierre | Venn Japón | ||
9 | Enfriador | Hyfra Pedia Alemania | ||
10 | Rueda de control de ángulo | Jugao China | ||
11 | Sistema hidráulico | Bosch Rexroth Alemania | ||
12 | Bomba de aceite | SUNNY, EE. UU. | ||
13 | Anillo de sellado | PARKER-América | ||
14 | Conector de tubería de aceite | Conector de carcasa | ||
15 | Interruptor de pedal | KACON, Corea del Sur | ||
16 | Molde | Un juego de matrices estándar | ||
17 | Servomotor para curvado | Siemens Alemania | Opcional | |
18 | Molde de curvado adicional | Producido por Jugao | ||
19 | Controlador 3D | Delta | ||
20 | Norma de seguridad | CE CSA NR-12 OSHA | ||
REPUESTOS Y HERRAMIENTAS ESPECIALES
Accesorio | ||||
1 | GB801-2011 | Perno M16X500 | Pieza | 4 |
2 | GB7160-2016 | Tuercas M16 | Pieza | 4 |
3 | GB98-2015 | Herramientas inflables | Pieza | 1 |
4 | GB610-2014 | Llave de la caja eléctrica | Pieza | 1 |
5 | GB766-2018 | Llave de alimentación de la caja de pulsadores | Pieza | 2 |
6 | GB568-2018 | Interruptor de pie | Pieza | 1 |
Repuestos | ||||
7 | GB689-2018 | Anillo de sellado tipo O | Pieza | 17 |
8 | GB638-2018 | Anillo de sellado combinado | Pieza | 16 |
LISTA DE DOCUMENTOS ADJUNTOS:
Documento | |||
1 | Manual de operación | Copiar | 1 |
2 | Certificado CE | Copiar | 1 |
3 | Lista de embalaje/Factura comercial (Certificado de origen) | Copiar | 1 |
4 | Inspección aprobada | Copiar | 1 |
PIEZA OPCIONAL
- Servomotor para curvado
- Molde de plegado
- Controlador 3D

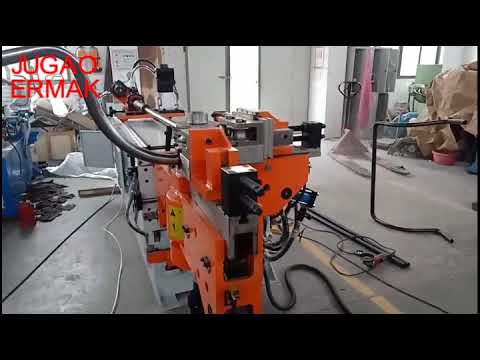

EXHIBICIÓN DE PRODUCTOS

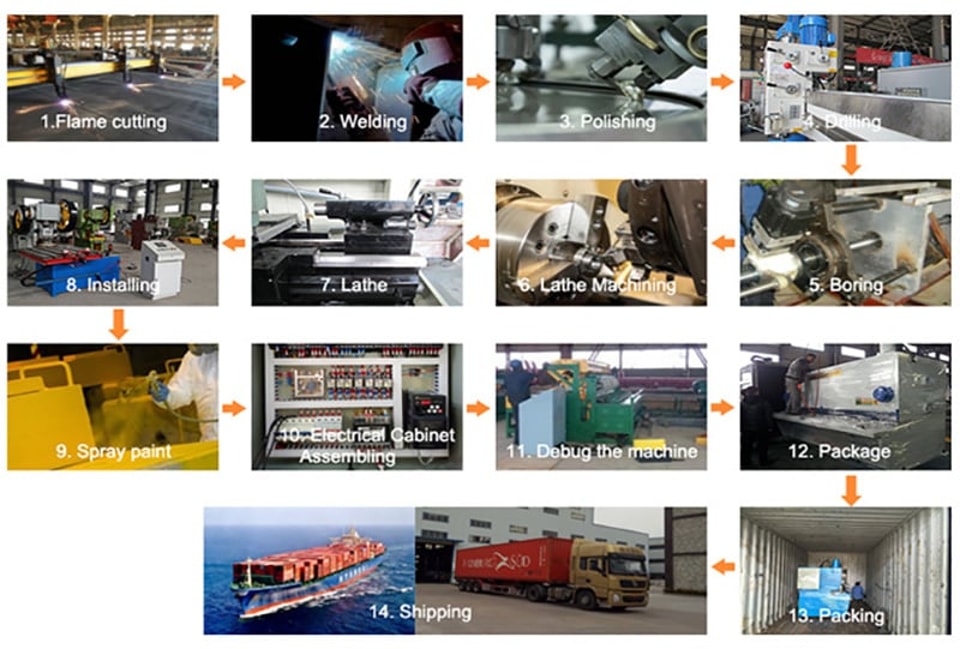

PROCESO DE PRODUCCIÓN

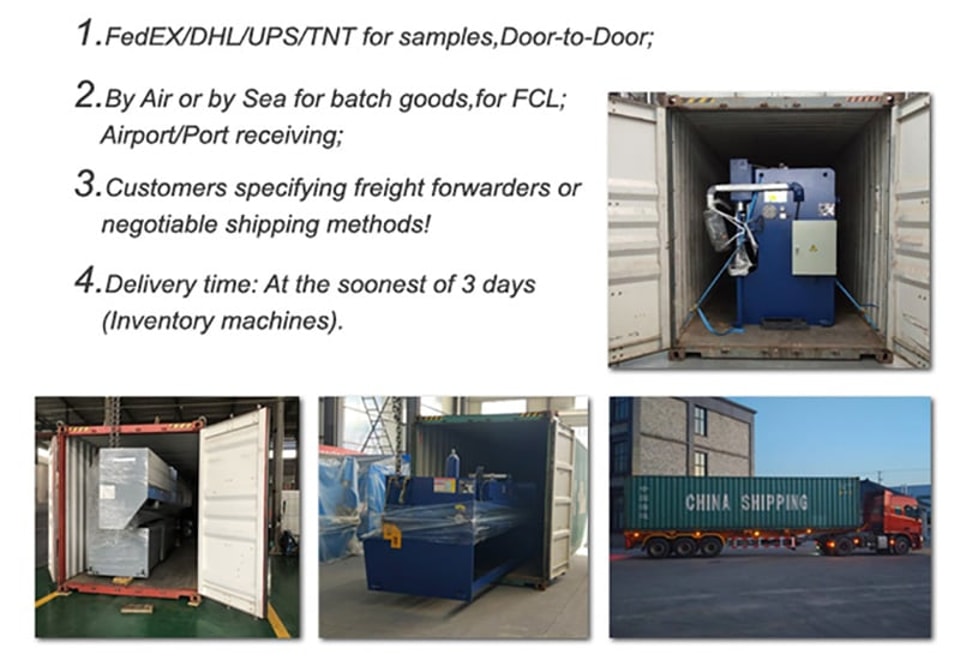

ENVÍO
COOPERACIÓN GLOBAL
GARANTÍA:
3 AÑOS
