Cómo operar la cizalladora tipo guillotina JUGAO (E21S)

Índice

1. Llenado de aceite y conexión de cables

￮ Llenado correcto del depósito de aceite hidráulico

￮ Conexión correcta de la alimentación trifásica

￮ Encienda la alimentación principal

￮ Active el interruptor de encendido de la máquina

￮ Conecte el pedal a la máquina

￮ Encienda el sistema de control

￮ Libere el paro de emergencia y ponga en marcha la bomba de aceite

￮ Verifique el sentido de giro del motor principal

￮ Confirme que el giro sea correcto

￮ Si gira en sentido antihorario

￮ Accione el paro de emergencia

￮ Intercambie dos conexiones de los cables de alimentación

2. Procedimiento de puesta en marcha de la máquina

￮ Encienda la alimentación principal de la máquina

￮ Gire la llave de control de energía a ON

￮ Libere el paro de emergencia y ponga en marcha la bomba de aceite

￮ Espere a que el sistema se inicialice

3. Operación de parámetros del sistema

￮ Modo de corte único

￮ Control manual por avance paso a paso

￮ Pautas de seguridad para el ajuste de velocidad

￮ Desplace el cursor hasta el parámetro XP

￮ Introduzca el valor 100 y confirme

￮ Pulse el botón Ejecutar

￮ Modo automático continuo

￮ Pulse el botón P, seleccione/número de programa y confirme

￮ Establezca los pasos del programa en 3 y confirme

￮ Entrar en la interfaz de configuración del paso 1

￮ Seleccione XP, introduzca 150 y confirme

￮ Entrar en la interfaz de configuración del paso 2

￮ Seleccione XP, introduzca 100 y confirme

￮ Ingrese a la interfaz de configuración del paso 3

￮ Pulse el botón Ejecutar

4. Operación de corte

￮ Corte en modo único

￮ Coloque correctamente la chapa metálica

￮ Alinee la chapa con los dedos del tope trasero

￮ Pise el pedal para cortar

5. Inspección dimensional

￮ Mida la longitud de la chapa en bruto (455)

￮ Mida la longitud de la chapa terminada (355)

6. Mantenimiento rutinario

￮ Solución de fallas del porta-cuchillas

￮ Verifique el manómetro del acumulador

￮ El asistente mantiene presionado el botón de reposición

￮ Restablezca la cizalla a su estado normal de trabajo

7. Procedimiento de apagado

￮ Presione el botón rojo de parada

￮ Active el botón de parada de emergencia

￮ Apague el interruptor principal de alimentación

Dominar el funcionamiento de la cizalla guillotina JUGAO (E21S) es clave para lograr un corte de metal eficiente y preciso. Esta guía simplifica los ajustes complejos de parámetros para ayudarle a obtener cortes perfectos con facilidad.

Para operar la cizalla guillotina JUGAO E21S: primero encienda la unidad y configure los parámetros de corte mediante el controlador E21S. Ajuste la holgura de la cuchilla, la posición del tope trasero y la longitud de corte según las especificaciones de su material. Coloque firmemente la chapa metálica y comience el ciclo de corte para obtener resultados precisos.

A continuación, se presenta una guía operativa detallada, paso a paso, para lograr un rendimiento de corte impecable.

1. Llenado de aceite y conexión de cables

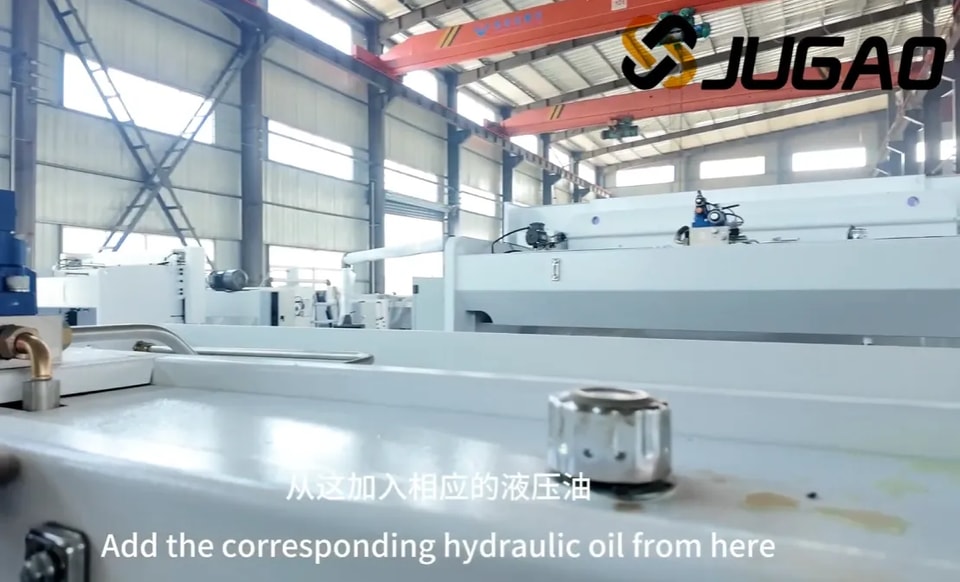

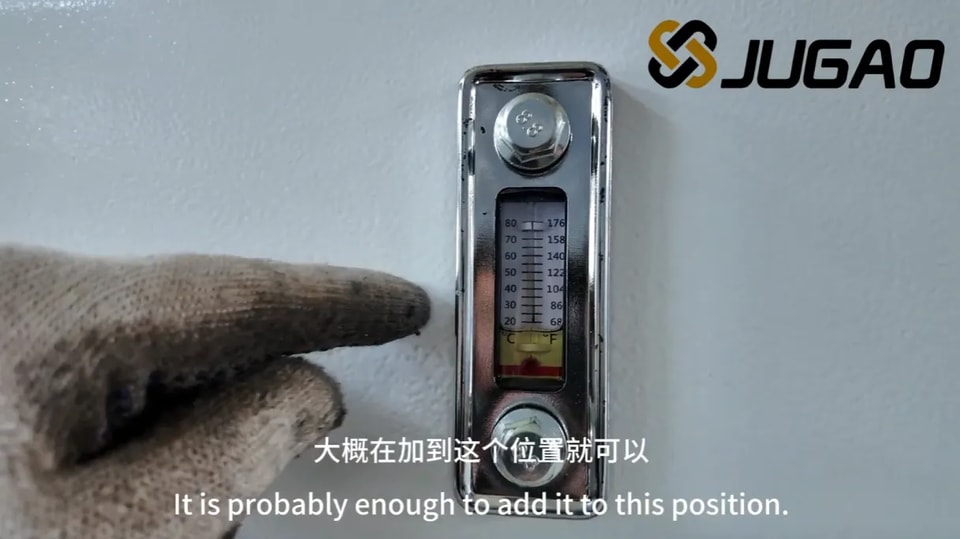

Llenado correcto del depósito de aceite hidráulico

Para mantener el máximo rendimiento del sistema hidráulico, utilice únicamente aceite hidráulico antidesgaste que cumpla con las especificaciones del fabricante. Localice el puerto dedicado de llenado de aceite en la máquina y luego vierta lentamente el aceite en el tanque mientras vigila el indicador de nivel. Evite el sobrellenado o el llenado insuficiente, ya que ambas condiciones perjudican el funcionamiento de la máquina. El aceite hidráulico antidesgaste de alta calidad reduce el desgaste de los componentes, prolonga la vida útil y garantiza un funcionamiento hidráulico estable. Siga siempre las instrucciones de seguridad y los requisitos del manual de la máquina durante este proceso.

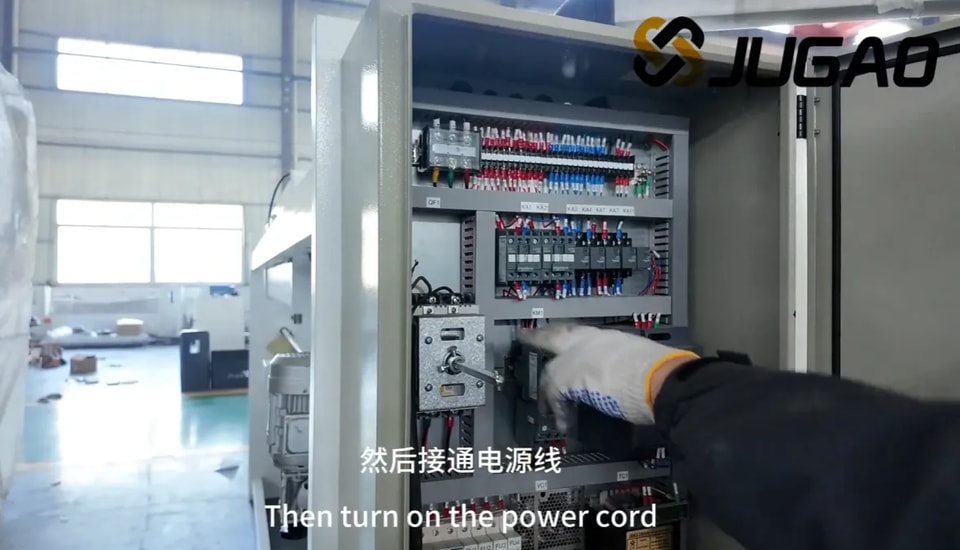

Conexión correcta de la alimentación trifásica

Para una conexión eléctrica trifásica segura, confirme que el voltaje y la frecuencia de la alimentación coincidan con los parámetros nominales de la máquina. Apague la alimentación principal e inspeccione los terminales en busca de daños. Utilice cables aislados para conectar los cables de alimentación de la máquina a las fases L1, L2 y L3, y sujete firmemente el cable de tierra para evitar riesgos eléctricos. Restablezca la alimentación y verifique el funcionamiento normal de la máquina. Cumpla estrictamente con las normas de seguridad eléctrica para evitar accidentes o daños al equipo.

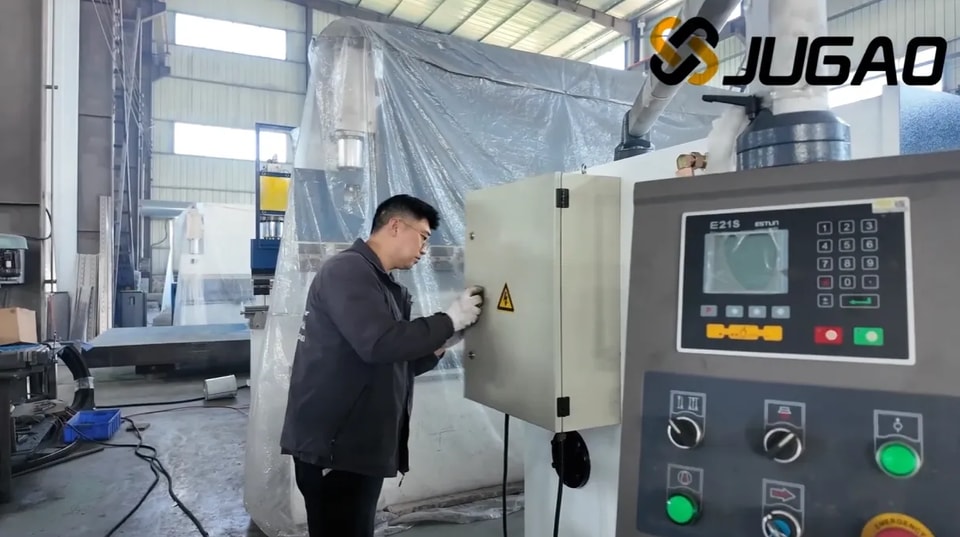

Encienda la alimentación principal

Localice el interruptor principal de alimentación cerca del panel de control y colóquelo en ON. Compruebe que todos los indicadores del panel de control se enciendan normalmente. Este paso deja la máquina lista para su funcionamiento. Use siempre equipo de protección personal y retire cualquier obstáculo del área de corte antes de continuar.

Active el interruptor de encendido de la máquina

Confirme que la conexión eléctrica esté completa y que la parada de emergencia esté liberada antes de girar el interruptor principal de alimentación (normalmente en el panel lateral/trasero) a ON. Observe el panel de control para ver las señales de arranque y verifique que todos los dispositivos de seguridad funcionen correctamente. La activación adecuada de la alimentación garantiza la preparación operativa y reduce el riesgo de errores.

Conecte el pedal a la máquina

Desconecte primero la alimentación de la máquina por seguridad. Localice el puerto del interruptor de pedal en la base de la máquina, alinee y conecte el conector firmemente para evitar falsos contactos durante el funcionamiento. Ordene el cable para evitar enredos u obstrucciones. Restablezca la alimentación y pruebe la función del pedal. Una conexión correcta garantiza un control sensible y minimiza fallos operativos.

Encienda el sistema de control

Localice el interruptor de alimentación del sistema de control en el panel. Confirme que no haya objetos sueltos cerca de la zona de corte y luego ponga el interruptor en ON. Escuche los tonos de arranque o compruebe las luces indicadoras para confirmar que el encendido se realizó correctamente. Verifique nuevamente en la pantalla que el sistema esté listo antes de continuar con la operación.

Libere el paro de emergencia y ponga en marcha la bomba de aceite

Libere por completo el botón de parada de emergencia para salir del estado de apagado de seguridad. Presione el botón de arranque de la bomba de aceite para generar presión hidráulica, lo que permite el movimiento normal de la máquina. Confirme que la bomba funcione sin problemas antes de pasar a las operaciones posteriores.

Verifique el sentido de giro del motor principal

La rotación incorrecta del motor provoca fallos de funcionamiento, pérdida de eficiencia o daños en el equipo. Encienda brevemente la máquina y compruebe la rotación según la flecha marcada en el cuerpo o en el manual. Si la rotación es incorrecta, ajuste el cableado según las instrucciones o contacte a un técnico. Las comprobaciones periódicas de la rotación preservan el rendimiento y la vida útil.

Confirme que el giro sea correcto

El motor principal debe girar en sentido horario para el funcionamiento estándar. La rotación en sentido antihorario indica un error de cableado y puede generar riesgos de seguridad o daños mecánicos. Si se detecta una rotación anormal, detenga la máquina inmediatamente y corrija el cableado.

Si gira en sentido antihorario

La rotación en sentido antihorario indica un problema de cableado. Primero, desconecte completamente la alimentación. En motores trifásicos, intercambiar dos cables de alimentación cualquiera invierte el sentido de giro. Si el problema continúa, inspeccione el controlador o consulte a un servicio de mantenimiento profesional.

Accione el paro de emergencia

El botón de parada de emergencia es un componente de seguridad crítico. Púlselo con firmeza para cortar toda la alimentación y detener el movimiento de inmediato en caso de fallo, desalineación o peligro. Asegúrese de que la parada de emergencia funcione correctamente antes de cada operación.

Intercambie dos conexiones de los cables de alimentación

Desconecte toda la alimentación antes de ajustar el cableado. Utilice herramientas aisladas para aflojar los terminales de dos líneas de alimentación, intercambie sus posiciones y vuelva a apretarlos firmemente. Verifique nuevamente las conexiones antes de encender para garantizar un funcionamiento seguro y correcto.

2. Procedimiento de arranque de la máquina

Encienda la alimentación principal de la máquina

Confirme que las conexiones de los cables sean estables y luego coloque el interruptor principal de alimentación en ON. Espere a que el sistema de control se inicialice y revise si aparecen mensajes de error. Resuelva las advertencias según el manual antes de continuar.

Gire la llave de control de energía a ON

Inserte y gire la llave de control de alimentación en sentido horario para activar el sistema de control. Verifique que todas las luces indicadoras del panel funcionen normalmente. Este paso inicializa los sistemas internos y prepara la máquina para trabajar.

Libere el paro de emergencia y ponga en marcha la bomba de aceite

Libere el interruptor de parada de emergencia para restablecer los enclavamientos de seguridad. Ponga en marcha la bomba de aceite para suministrar energía hidráulica. Asegúrese de que la bomba funcione de manera estable antes de pasar a la configuración de parámetros.

Espere a que el sistema se inicialice

Permita que el sistema complete la autocomprobación y la inicialización de componentes. No interrumpa el proceso de carga para evitar errores del sistema. Si la carga tarda demasiado, revise la alimentación, las conexiones o el estado del software.

3. Operación de parámetros del sistema

Modo de corte único

El modo Single admite un corte a la vez, ideal para trabajos personalizados o de pequeños lotes. Seleccione el modo Single, configure los parámetros, posicione el material y ejecute el corte. Verifique dos veces los ajustes y las condiciones de seguridad antes de cada corte.

Control manual por avance paso a paso

Entre en la página de operación manual para ajustar manualmente las posiciones de los ejes. Supervise en tiempo real en la pantalla los datos de los ejes X, A y G para lograr un posicionamiento preciso.

Pautas de seguridad para el ajuste de velocidad

Ajuste la velocidad gradualmente en dirección de incremento o decremento. Se recomienda una velocidad baja para la puesta a punto y los materiales delicados, a fin de mejorar la precisión del control y proteger las piezas de la máquina.

Desplace el cursor hasta el parámetro XP

Use las teclas direccionales o el mando jog para mover el cursor hasta el parámetro XP en la pantalla del controlador. Un posicionamiento preciso garantiza una entrada correcta del parámetro.

Introduzca el valor 100 y confirme

Introduzca el valor 100 para el parámetro XP y pulse Confirmar. Verifique que el valor mostrado coincida con su entrada para garantizar la precisión del corte.

Pulse el botón Ejecutar

Después de confirmar todos los parámetros y la colocación del material, pulse Run para iniciar el ciclo de corte. Supervise el funcionamiento para detectar cualquier anomalía y mantenga colocados los resguardos de seguridad.

Modo automático continuo

El modo Continuous ejecuta ciclos automáticos repetidos, adecuado para la producción en masa. Los programas preestablecidos garantizan cortes consistentes y reducen la intervención manual. Mantenga activados los sistemas de seguridad durante el funcionamiento continuo.

Pulse el botón P, seleccione/número de programa y confirme

Pulse el botón P para abrir el menú de programas. Seleccione un programa existente o introduzca directamente un número de programa y luego confirme su elección.

Establezca los pasos del programa en 3 y confirme

En la página de configuración del programa, establezca el total de pasos en 3 y confirme. Esto define la secuencia de corte de varios pasos.

Entrar en la interfaz de configuración del paso 1

Acceda a la página de configuración del primer paso para definir las dimensiones de corte del primer ciclo.

Seleccione XP, introduzca 150 y confirme

Seleccione el parámetro XP, introduzca 150 y guarde la configuración.

Entrar en la interfaz de configuración del paso 2

Abra la página de configuración del segundo paso para la siguiente dimensión de corte.

Seleccione XP, introduzca 100 y confirme

Establezca XP en 100 y confirme el valor.

Ingrese a la interfaz de configuración del paso 3

Vaya a la pantalla de configuración del tercer paso para finalizar la programación.

Seleccione XP, introduzca 120, confirme

Introduzca 120 para el parámetro XP y confirme para completar la programación.

Pulse el botón Ejecutar

Compruebe el programa completo y el posicionamiento del material, y luego pulse Run para iniciar el corte automático continuo.

4. Operación de corte

Corte en modo único

En el modo Single, cada pulsación del pedal completa un corte. Ajuste y alinee el material antes de cada corte para obtener una alta precisión.

Coloque correctamente la chapa metálica

Con la máquina apagada, coloque la chapa contra el tope trasero o la guía frontal. Asegure una colocación firme y estable para evitar desplazamientos durante el corte.

Alinee la chapa con los dedos del tope trasero

Empuje firmemente la chapa contra los dedos de tope para garantizar un posicionamiento uniforme y una longitud de corte precisa. Vuelva a comprobar la alineación antes de cortar.

Pise el pedal para cortar

Asegure la correcta colocación de la chapa y luego pise firmemente el pedal para iniciar el corte. Mantenga las manos alejadas de la zona de la cuchilla. Suelte el pedal una vez finalizado el corte.

5. Inspección dimensional

Mida la longitud de la chapa en bruto (455)

Utilice una herramienta de medición de precisión para comprobar la longitud original de la chapa (objetivo: 455) antes del corte, a fin de asegurarse de que el material cumple los requisitos.

Mida la longitud de la chapa terminada (355)

Después del corte, mida la dimensión de la pieza (objetivo: 355). Si se produce una desviación, ajuste los parámetros de la máquina y repita la prueba. Una inspección constante reduce el desperdicio y garantiza la calidad.

6. Mantenimiento rutinario

Solución de fallas del porta-cuchillas

Si el portacuchillas no corta, se eleva o no responde al pedal: inspeccione el desgaste de la cuchilla, elimine obstrucciones en el portacuchillas, compruebe la presión hidráulica y posibles fugas, y verifique el cableado y el funcionamiento del pedal.

Verifique el manómetro del acumulador

Abra lentamente la válvula de bola y observe el manómetro del acumulador. Confirme que la presión se mantenga dentro del rango recomendado. Las lecturas anormales indican problemas en el sistema hidráulico.

El asistente mantiene presionado el botón de reposición

Pida a un segundo operario que presione y mantenga pulsado el botón de llenado para estabilizar el flujo de aceite durante la reposición hidráulica. Esto garantiza una presión uniforme del sistema y un funcionamiento suave.

Restablezca la cizalla a su estado normal de trabajo

Cuando la presión del acumulador alcance aproximadamente 10, cierre la válvula de bola y suelte simultáneamente el botón de llenado. El portacuchillas debe volver a la posición de origen y la máquina quedará lista para su uso normal.

7. Procedimiento de apagado

Presione el botón rojo de parada

Localice y pulse el botón rojo de Stop para detener todas las acciones en curso. Asegúrese de que la máquina se haya detenido por completo antes de limpiarla o realizar mantenimiento.

Active el botón de parada de emergencia

Pulse el botón de parada de emergencia para bloquear la máquina en un estado seguro y evitar arranques accidentales.

Apague el interruptor principal de alimentación

Apague el interruptor principal en el panel de control o en la caja eléctrica. Confirme que todos los indicadores estén apagados para garantizar el corte total de la alimentación antes del mantenimiento, los ajustes o al abandonar el puesto de trabajo.
