¿Cómo reparar fugas de aceite hidráulico en curvadoras de tubos? No se apresure a cambiar piezas, siga estos pasos

Las fugas de aceite hidráulico son una de las averías más comunes de las máquinas dobladoras de tubos. Las fugas no solo desperdician recursos y contaminan el medio ambiente, sino que también provocan una caída de la presión del sistema, lo que da lugar a un doblado deficiente y ángulos imprecisos. El siguiente proceso de diagnóstico y reparación puede ayudarle a localizar y resolver rápidamente la fuga.

Paso 1: Primero, determine si se trata de una fuga externa o interna.

Fuga externa: el aceite gotea al suelo o sobre las paredes de la tubería, visible a simple vista. Priorice la revisión de las uniones, la varilla del pistón del cilindro, el retén de aceite del eje de la bomba y las tuberías dañadas.

Fuga interna: la presión no aumenta, el cilindro desciende por sí solo y el movimiento se ralentiza, pero el aceite no es visible externamente. Esto suele deberse al envejecimiento de los sellos o al desgaste de los núcleos de las válvulas.

Paso 2: Reparación rápida de fugas externas

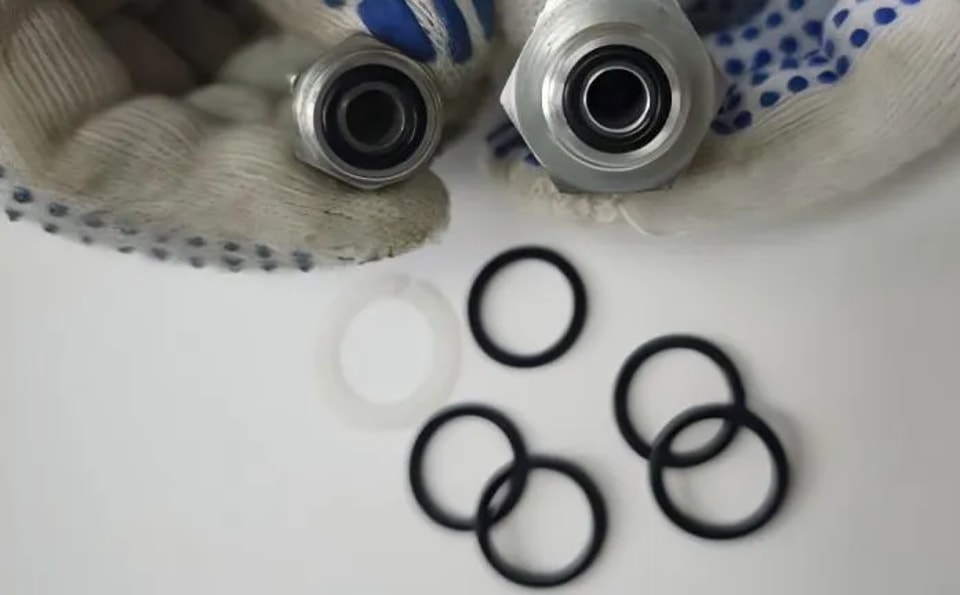

① Filtración de aceite en las uniones de la tubería

Utilice una llave para volver a apretar al par especificado. Si la fuga persiste, desmonte e inspeccione el casquillo o la junta tórica; sustituya cualquier pieza dañada.

Aplique un poco de aceite hidráulico al instalar las juntas tóricas para evitar cortar el sello durante el apriete.

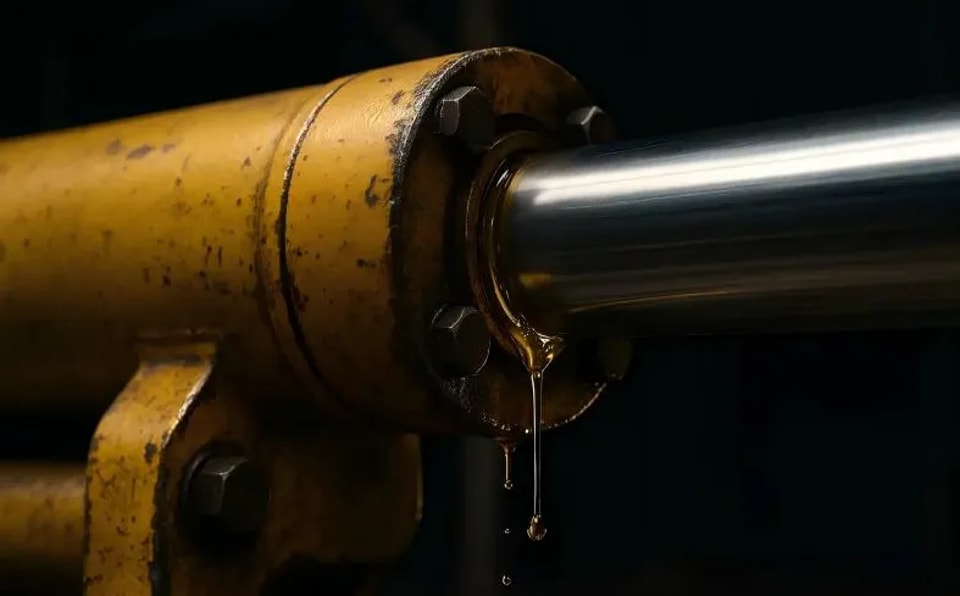

②Aceite en la varilla del pistón del cilindro

Las gotas de aceite en la superficie de la varilla del pistón indican desgaste del rascador antipolvo o del sello de la varilla. Sustituya el conjunto de sellado (observe la dirección de montaje; el labio debe quedar orientado hacia el lado de presión).

Además, compruebe si la varilla del pistón presenta arañazos u óxido. Los arañazos leves pueden pulirse con papel de lija fino; los arañazos graves requieren sustituir la varilla del pistón.

③Abombamiento o fuga en mangueras de alta presión

Si la capa exterior de la manguera está agrietada o hay fuga de aceite en la unión, sustitúyala por una manguera de la misma especificación. No la repare con cinta adhesiva ni pegamento, ya que esto hará que la manguera reviente bajo alta presión.

Al sustituirla, asegúrese de que el radio de curvatura de la manguera no sea demasiado pequeño (≥ 6 a 8 veces el diámetro exterior) para evitar retorceduras.

④Fuga del retén de aceite del eje de la bomba

La fuga de aceite por el extremo del eje de la bomba suele deberse al envejecimiento del retén de aceite o a un retorno deficiente del aceite desde la carcasa de la bomba. Primero compruebe si la tubería de retorno de aceite está obstruida y luego retire y sustituya el retén de aceite.

⑤Fuga en el depósito de aceite o en el enfriador

Soldaduras agrietadas en el depósito de aceite: drene el aceite, repare la soldadura y realice una prueba de presión.

Daños internos en el enfriador: si el aceite presenta emulsificación con agua, sustituya directamente el enfriador.

Paso 3: Diagnóstico y reparación de fugas internas

① Fuga interna del cilindro hidráulico (fallo del sello del pistón)

Síntoma: el cilindro hidráulico no logra mantener la presión después de alcanzar su posición designada y se retrae por sí solo. Desmonte el cilindro, sustituya el anillo del sello del pistón y compruebe si la pared del cilindro presenta rayaduras.

②Fuga interna de la válvula direccional

Núcleo de válvula desgastado o cuerpo de válvula rayado; el aceite a alta presión se fuga directamente del puerto P al puerto T. Limpie el núcleo de la válvula; si el cuerpo de la válvula está muy desgastado, sustituya toda la válvula direccional.

③Presión insuficiente de la válvula de alivio

El núcleo de la válvula está atascado en la posición abierta o la superficie cónica de sellado está desgastada. Desmonte y limpie, inspeccione la superficie de contacto del asiento de la válvula y sustituya la válvula de alivio si es necesario.

Paso 4: Prevención de fugas recurrentes

Limpieza del aceite: la contaminación del aceite hidráulico acelera el desgaste de los sellos. Sustituya regularmente el elemento filtrante para mantener la limpieza del aceite (NAS 9 o superior).

Control de la temperatura del aceite: si la temperatura del aceite se mantiene por encima de 55℃Las juntas se endurecerán y envejecen rápidamente. Instale un enfriador o un ventilador de refrigeración para controlar la temperatura del aceite entre 35 y 50.℃.

Par de apriete: los racores de tubería no deben apretarse en exceso; un apriete excesivo puede dañar la superficie de sellado. Utilice una llave dinamométrica y apriete según el manual de instrucciones.

Sustitución periódica de las mangueras: las mangueras de alta presión deben sustituirse de forma preventiva cada 2-3 años; no espere a que la manguera reviente.

La clave para reparar las fugas de aceite es «localizar con precisión la fuga, sustituir la junta correcta y controlar la temperatura y la calidad del aceite». En las fugas externas, revise las uniones, los cilindros y las mangueras; en las fugas internas, revise las juntas y los núcleos de las válvulas. Siguiendo este orden, la mayoría de las fugas pueden repararse por su cuenta.
