Domine la guía de programación de herramientas DELEM DA-52S

Cuando se trata de optimizar la eficiencia y la precisión de sus operaciones de trabajo del metal, dominar la programación de herramientas de DELEM DA-52S es esencial. Si busca una guía en profundidad sobre cómo programar herramientas de manera eficaz utilizando DELEM DA-52S, ha llegado al lugar adecuado. En este artículo, le mostraré las técnicas clave para dominar la programación de herramientas de DELEM DA-52S, ayudándole a mejorar sus procesos de mecanizado. Tanto si es nuevo en este sistema como si desea perfeccionar sus habilidades actuales, esta guía le proporcionará los conocimientos fundamentales que necesita para aprovechar al máximo el potencial de su equipo.

Introducción

El sistema DELEM DA-52S es un pilar en el campo del conformado de metal, ya que ofrece un control preciso y eficiente para la programación de herramientas.

Pulse esta tecla para la programación de herramientas.

La primera vez que se pulsa esta tecla, aparece la pantalla de programación de punzones. Para pasar a la programación de matrices inferiores, pulse de nuevo esta tecla.

Programación de punzones

En el ámbito de la programación de herramientas DELEM DA-52S, configurar correctamente sus punzones es esencial para lograr plegados precisos y mantener la vida útil de las herramientas.

Biblioteca de punzones

La biblioteca de punzones en DELEM DA-52S permite a los operarios catalogar y gestionar eficazmente hasta 30 herramientas de punzonado, lo cual es fundamental para agilizar los flujos de trabajo y garantizar un uso eficaz de las herramientas. Familiarizarse con esta biblioteca es crucial para una programación eficiente de herramientas DELEM DA-52S.

Paso 1: Acceso a la biblioteca de punzones
La programación de punzones comienza pulsando la tecla de herramientas en el DELEM DA-52S. Utilice las teclas de flecha izquierda/derecha para navegar por la biblioteca y ver los punzones existentes o seleccionar una posición de herramienta que no esté programada, indicada por un asterisco (*).

Paso 2: Añadir punzones
Para añadir un nuevo punzón, introduzca las especificaciones de la herramienta, como tipo, anchura y ángulo. La entrada precisa de estos parámetros garantiza que el DELEM DA-52S pueda aplicarlos eficazmente durante el funcionamiento.

Dominar la biblioteca de punzones dentro de la programación de herramientas del DELEM DA-52S puede mejorar significativamente su eficiencia, aportando precisión y mayor vida útil a sus operaciones de máquina.

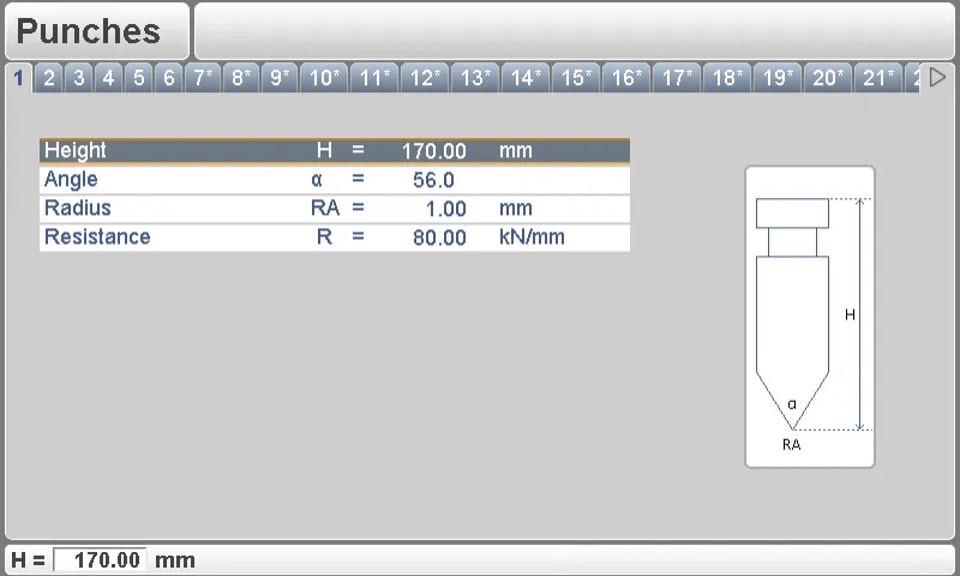

Parámetros del punzón

Para lograr un rendimiento óptimo en la programación de herramientas del DELEM DA-52S, son esenciales la introducción y el ajuste precisos de los parámetros del punzón.

Parámetros clave:

l Altura (H):Crítica para el cálculo de la profundidad de plegado. Asegure una entrada precisa para un plegado exacto.

l Ángulo (a):Determine y ajuste el ángulo de la punta del punzón para obtener los resultados de plegado deseados.

l Radio (RA):Aunque se utiliza como criterio de selección, asegúrese de que se ajuste a los requisitos de la tarea.

l Resistencia (R):Establezca la fuerza máxima permitida (en kN/mm) para evitar sobrecargas y daños.

Pasos de optimización:

l Ajuste del material:Ajuste finamente los parámetros para adaptarlos a distintos tipos de material y obtener resultados uniformes.

l Compensación del espesor:Ajuste las variaciones de espesor para mantener la precisión y la calidad.

Siguiendo estas directrices, mejorará la eficacia y la vida útil de sus punzones, logrando un conformado de metal preciso y fiable con el sistema DELEM DA-52S.

Programación de matrices inferiores

Programar correctamente las matrices inferiores es tan importante como los punzones, ya que trabajan en conjunto para formar plegados precisos en la pieza de trabajo. Familiarizarse con la programación de herramientas del DELEM DA-52S para matrices inferiores mejorará la eficiencia y la precisión de su mecanizado.

Biblioteca de matrices

La biblioteca de matrices es otro componente fundamental de la programación de herramientas del DELEM DA-52S, ya que ofrece una forma estructurada de gestionar y recuperar información sobre las matrices. Permite almacenar y organizar hasta 30 matrices, proporcionando una base de datos completa para sus herramientas.

Paso 1: Navegación por la biblioteca de matrices

La programación de matrices se inicia pulsando la tecla de herramientas.

Paso 2: Añadir y guardar matrices

Al añadir una nueva matriz, introduzca todas las especificaciones relevantes, incluida la anchura de la V, el ángulo y la altura de la matriz. Los datos precisos garantizan la consistencia en la producción.

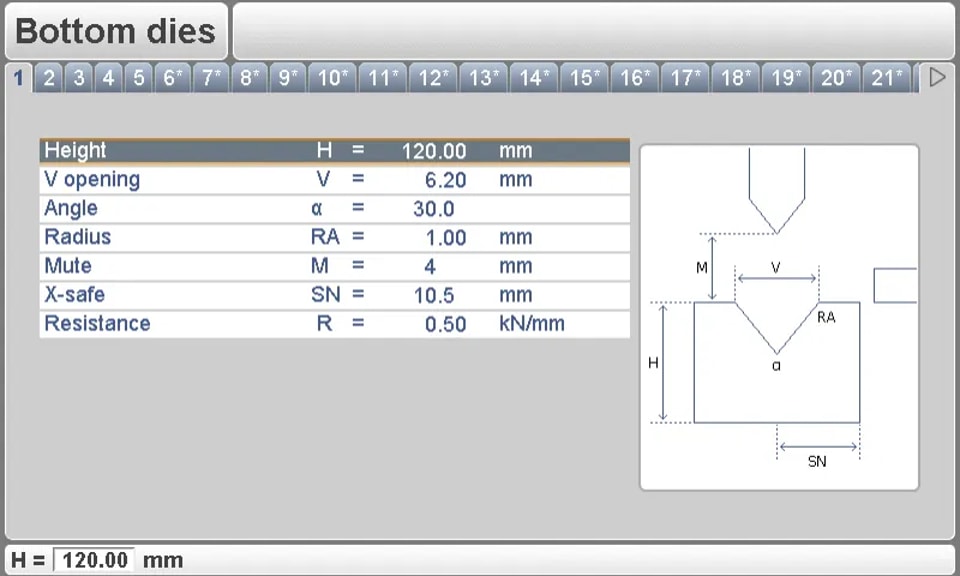

Parámetros de la matriz

El ajuste fino de los parámetros de la matriz optimiza las operaciones de plegado y ayuda a evitar costosos desperdicios de material.

Altura (H):Influye en la profundidad de plegado; asegure una entrada precisa.

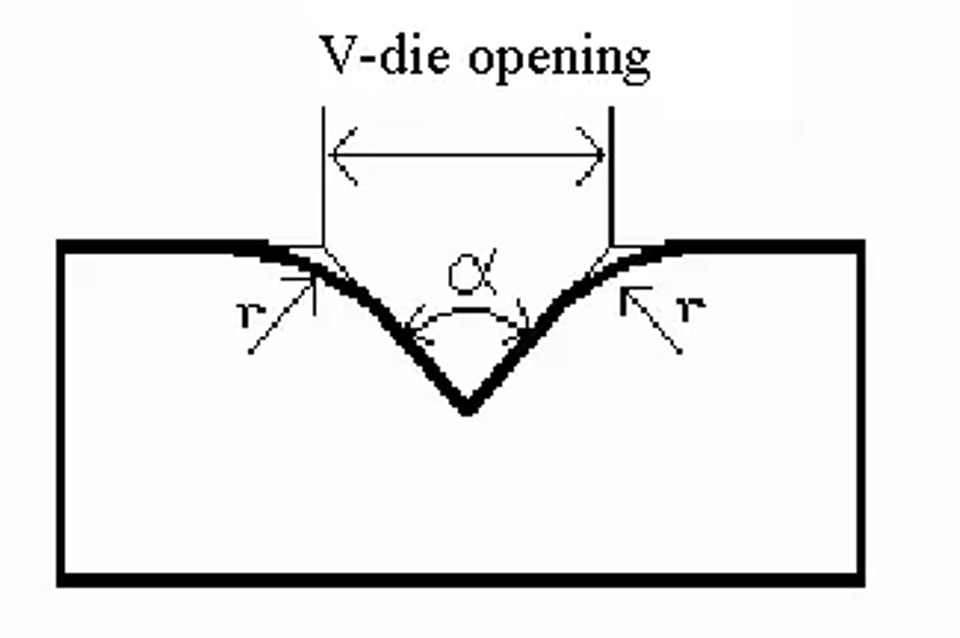

Abertura en V (W):Distancia entre las líneas de contacto; crucial para la precisión del plegado.

Ángulo (α):Determina la forma del plegado; ajústelo a los requisitos del proyecto.

Radio (RA):Afecta a la curvatura; seleccione según el plegado deseado.

Silencio (M):Distancia para el cambio de velocidad; optimícela para un funcionamiento suave.

X segura (SN):Zona de seguridad calculada (valor mínimo del eje X), que se utilizará en caso de montar un eje R. Esto evita la colisión del dedo con la matriz. El valor mínimo indicado se calcula automáticamente a partir de las dimensiones de la matriz de la siguiente manera:

l X-SAFE = FS + ½ V en la que:

l FS = sección plana en la parte posterior de la ranura en V

l V = valor de abertura

En esta fórmula también se ha añadido un pequeño margen de seguridad adicional (0,5 mm).

Resistencia (R):Fuerza máxima en kN/mm; manténgase dentro de los límites de seguridad.

Al dominar estos elementos de la programación de herramientas DELEM DA-52S —mediante la comprensión de la gestión del punzón y la matriz—, puede mejorar la productividad y la precisión en su taller, logrando resultados superiores con cada uso.

Conclusión

Dominar la programación de herramientas DELEM DA-52S implica varios pasos clave: comprender la interfaz, definir y gestionar con precisión las herramientas, personalizar los parámetros de las herramientas y actualizar y mantener regularmente el sistema. Juntos, estos elementos permiten a los operarios optimizar el rendimiento de la máquina, garantizando tanto la precisión como la eficiencia en los procesos de mecanizado.

Para aprovechar plenamente el potencial de su DELEM DA-52S, es esencial seguir al pie de la letra los pasos descritos. Una configuración adecuada y el aprendizaje continuo desempeñan un papel clave para mejorar las capacidades de la máquina. Si tiene alguna pregunta o necesita más ayuda, no dude en ponerse en contacto con nuestro equipo de JUGAO CNC MACHINE. Para obtener recursos y asistencia más detallados, le invitamos a explorar nuestra documentación y biblioteca de guías disponibles en nuestro sitio web.
