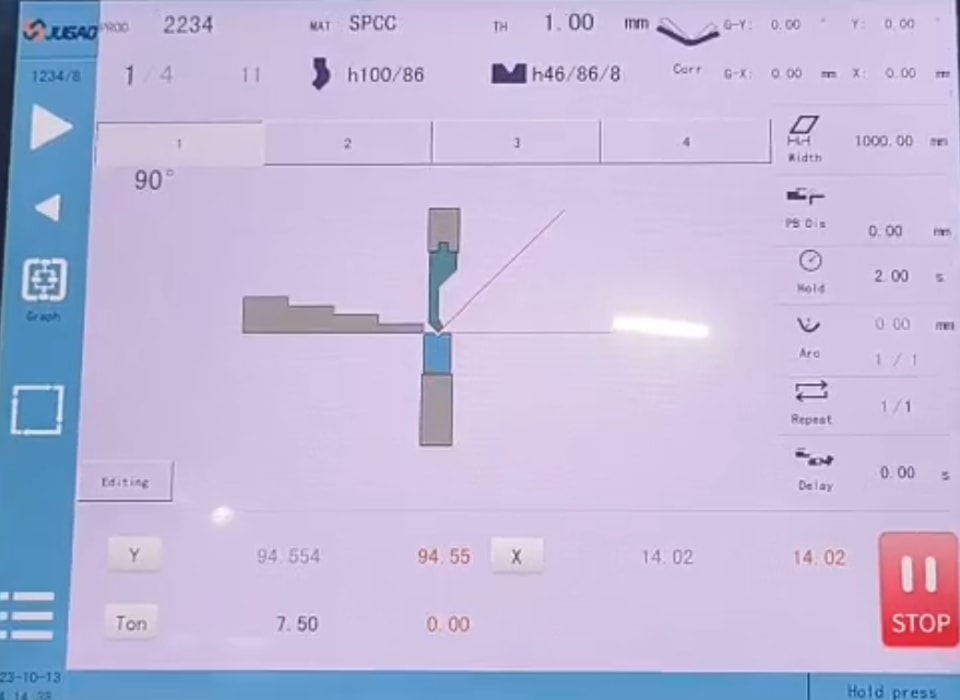

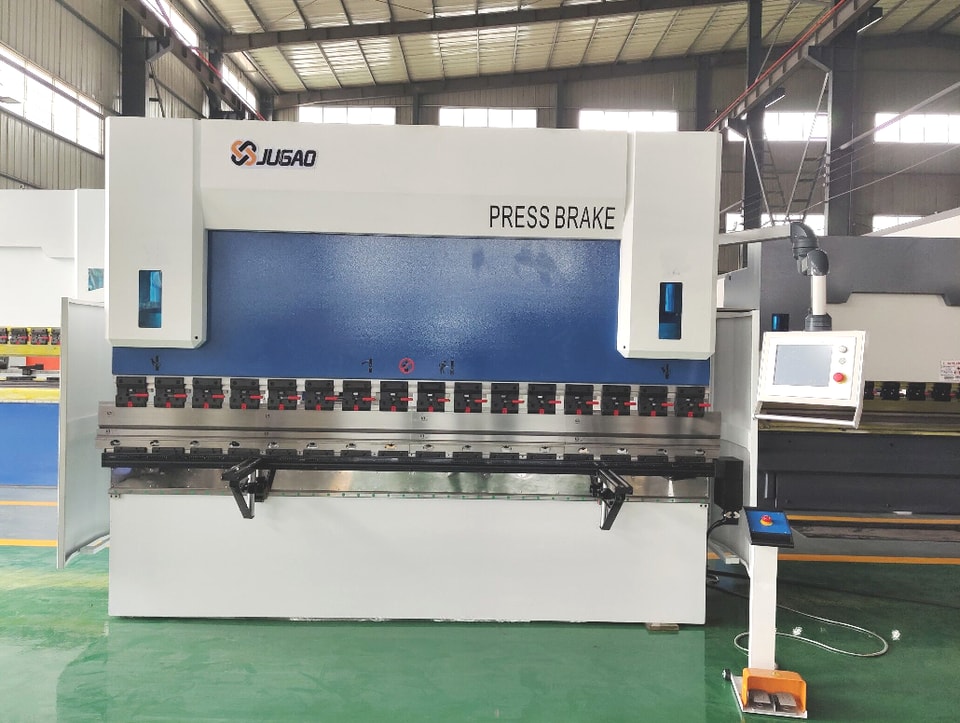

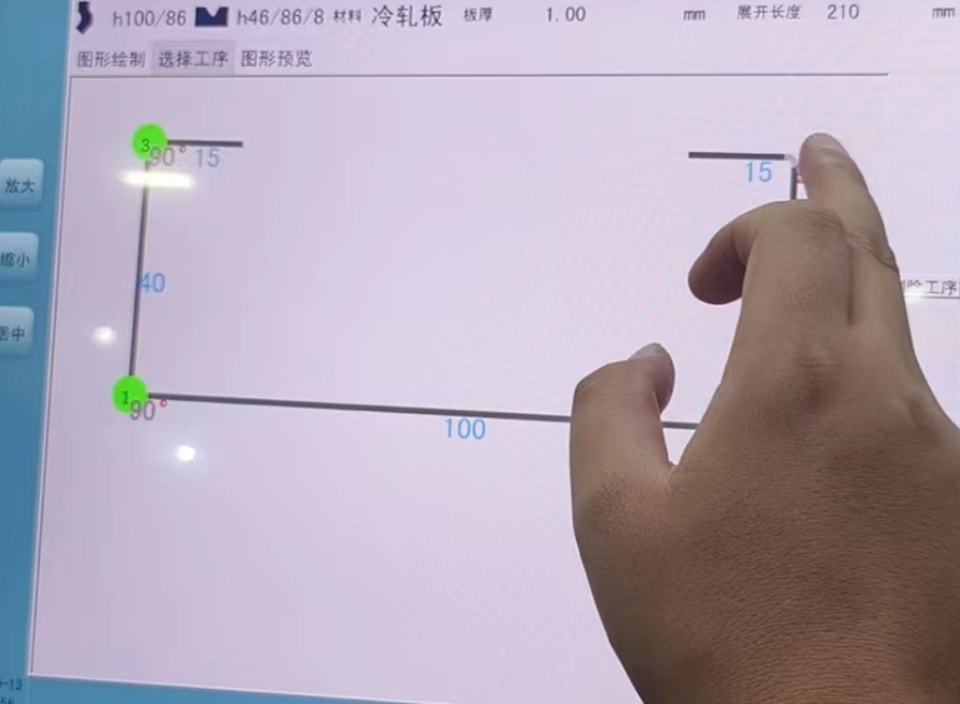

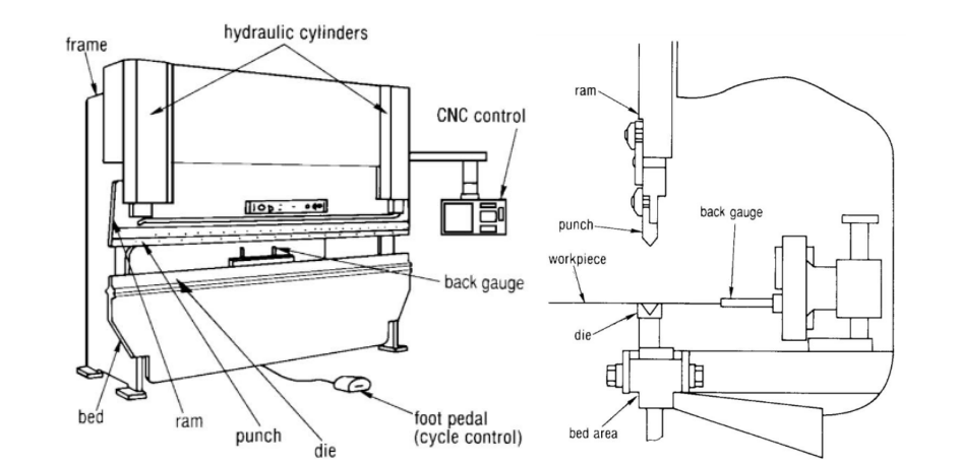

ESPECIFICACIÓN TÉCNICA Plegadora CNC 125TON/3200. Controlador T15. Programación gráfica
ESPECIFICACIÓN TÉCNICA Plegadora CNC 125TON/3200. Controlador T15. Programación gráfica
N.º | Nombre | Modelo/Fabricante | Otros | Configuración |
1 | Sistema CNC | þTouch 15 |
Estándar
| |
2 | Sistema eléctrico | Schneider Electric de Alemania | Interruptor de recorrido e interruptor de límite | |
3 | Motor principal | Motor Siemens | ||

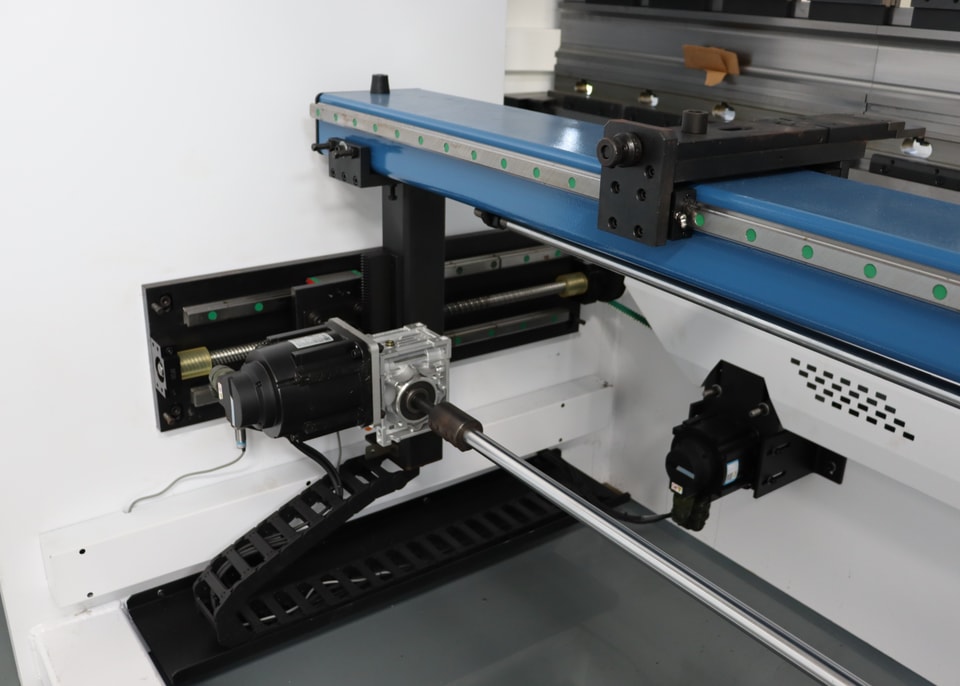

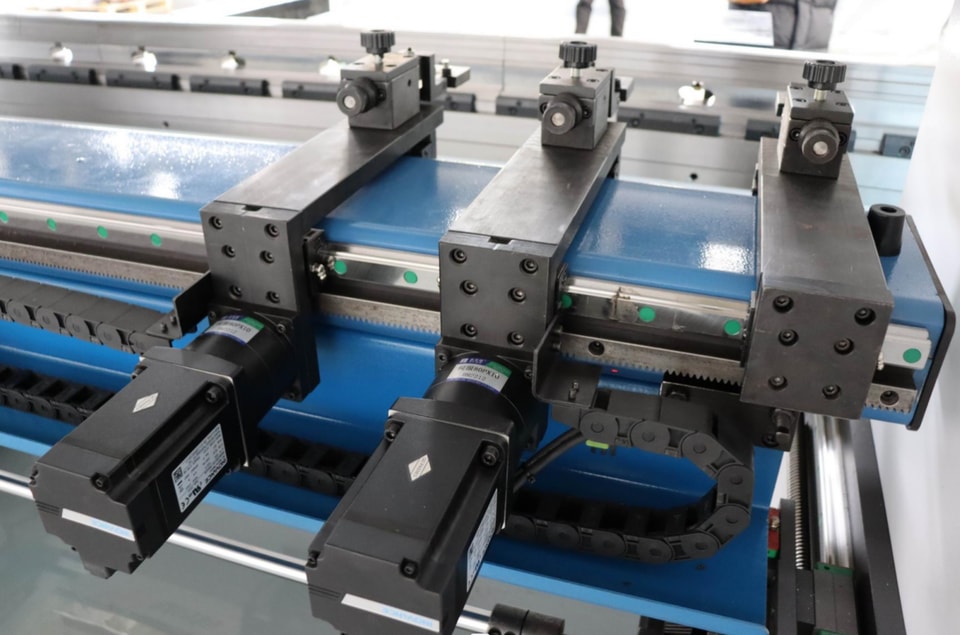

4 | Tope trasero, correa síncrona, rueda síncrona | Taiwán, China | Control de posicionamiento | |
Precisión garantizada | ||||
5 | Servomotor para los ejes Y y X | Yaskawa | ||
6 | Interruptor de pedal | KACON Corea del Sur | ||
7 | Tope trasero | Guía lineal de husillo de bolas - HIWIN Taiwán | ||
8 | Sistema hidráulico | Bosch Rexroth Alemania | ||
9 | Bomba de aceite | SUNNY EE. UU. | ||
10 | Anillo de sellado | PARKER-América | ||
11 | Conector de tubería de aceite | Conector de carcasa | ||
12 | Protección de seguridad frontal | Producido por JUGAO | ||
13 | Protección de seguridad trasera | Producido por JUGAO | ||

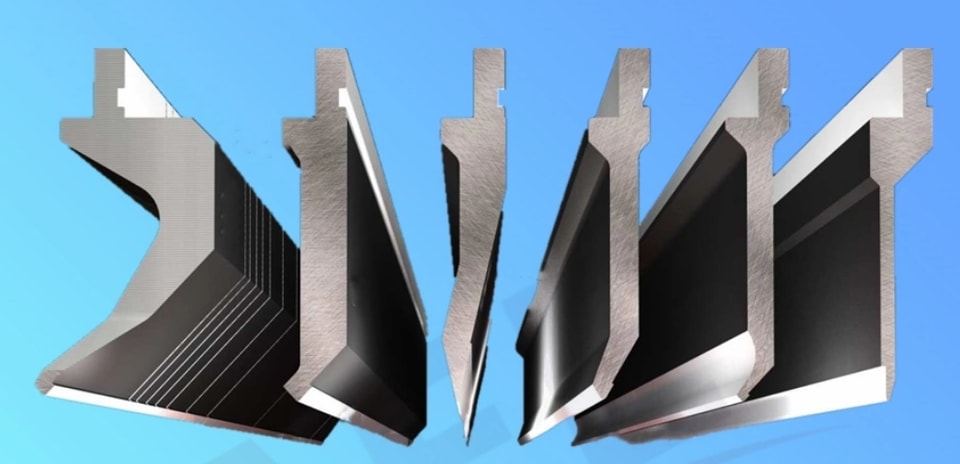

14 | Matriz | Un juego de matrices estándar | ||
15 | Sujeción | Herramientas de sujeción generales | ||
16 | Sujeción | Abrazaderas rápidas | |
17 | Tope trasero arriba y abajo | Producido por JUGAO | Opcional |
18 | Movimiento de dedos izquierda y derecha | Producido por JUGAO | |
19 | Escote grande | Producido por JUGAO | |
20 | Dedos traseros arriba y abajo | Producido por JUGAO | |

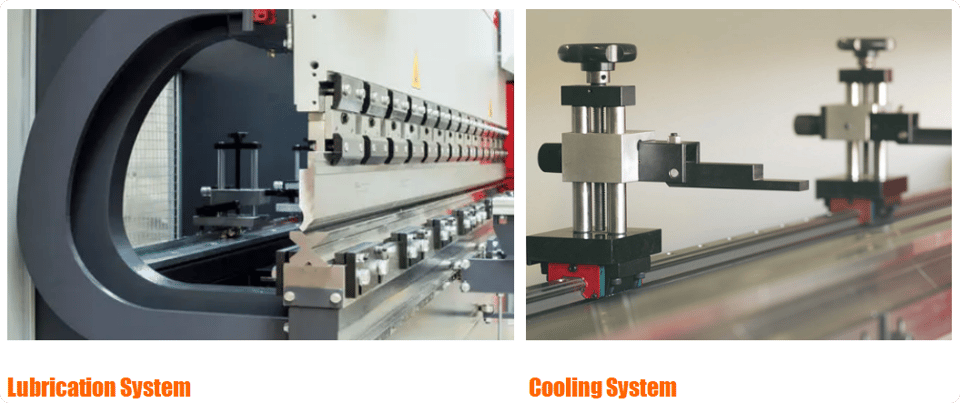

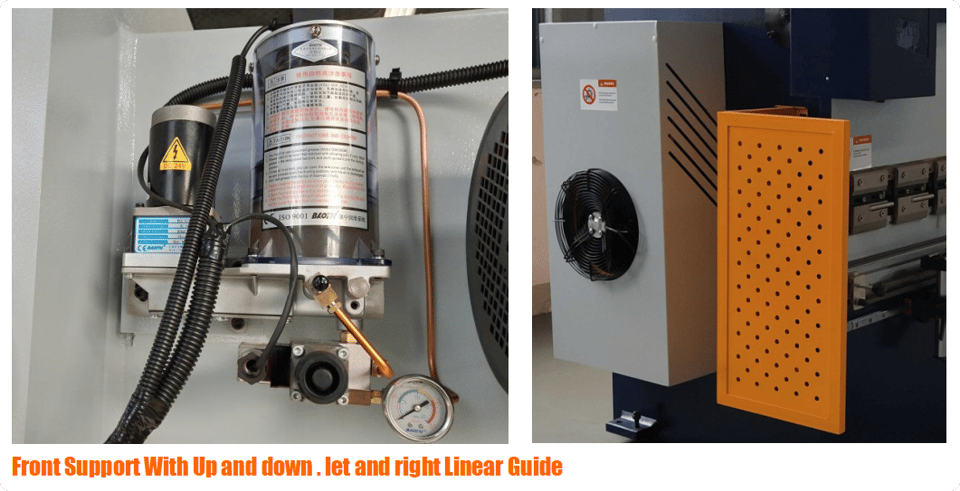

21 | Sistema de lubricación | Producido por JUGAO | |
22 | Sistema de enfriamiento | Producido por JUGAO | |
23 | Guía lineal arriba y abajo | Producido por JUGAO | |

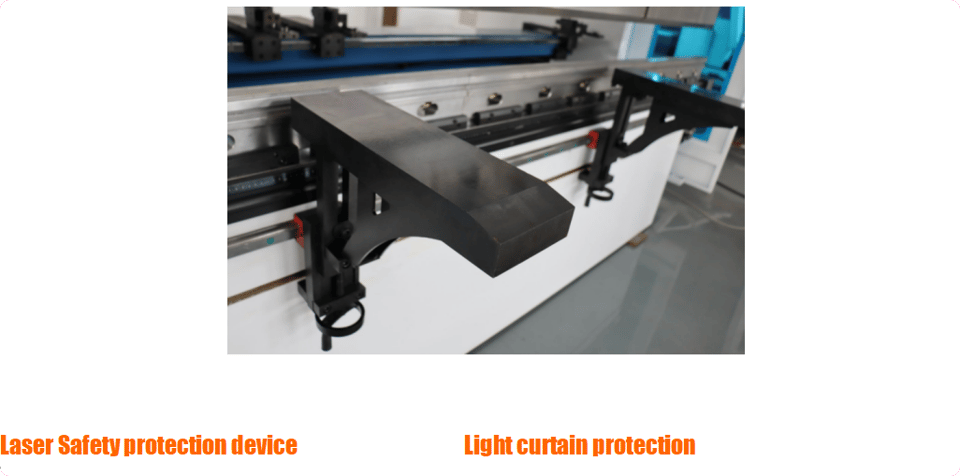

24 | Protección láser | DSP Italia | |
25 | Protección fotoeléctrica frontal | LNTECH Shandong | |
26 | Protección fotoeléctrica trasera | ||

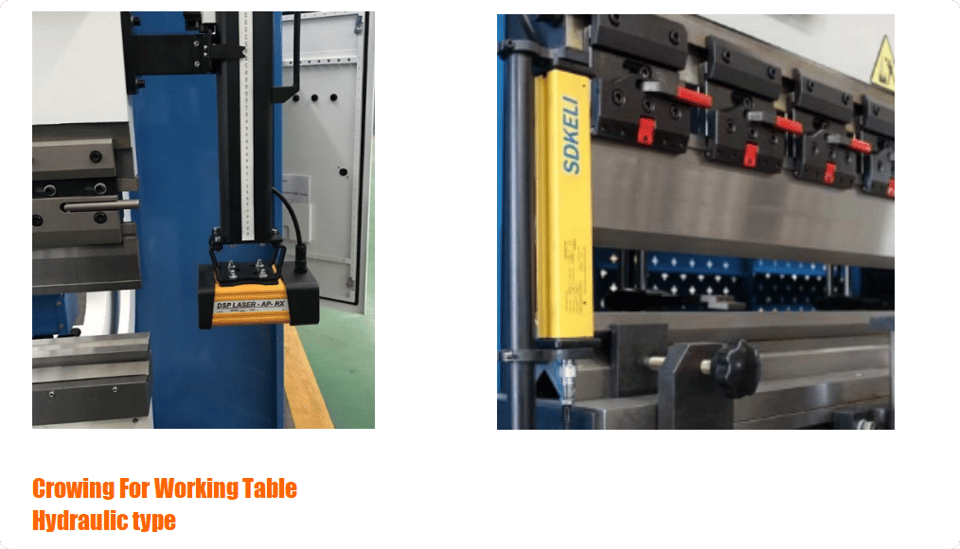

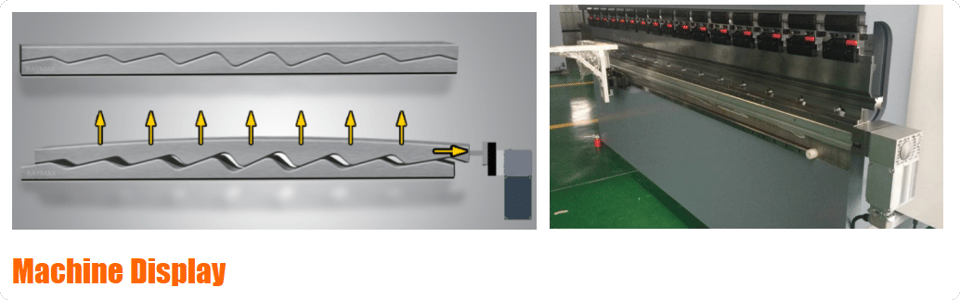

27 | Modo de compensación de flexión | Compensación hidráulica | |

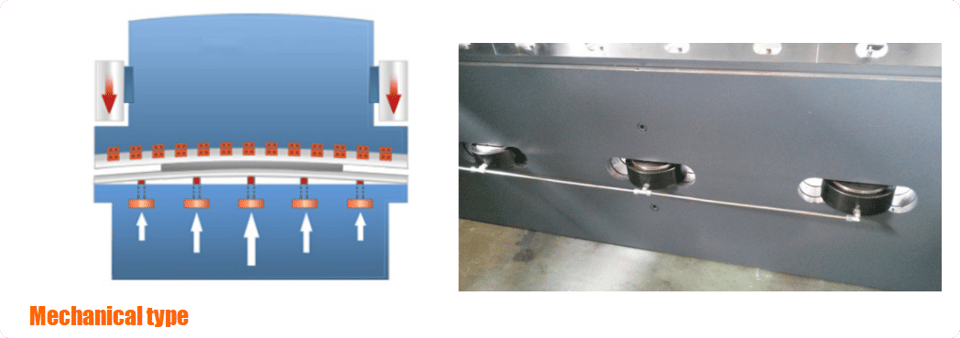

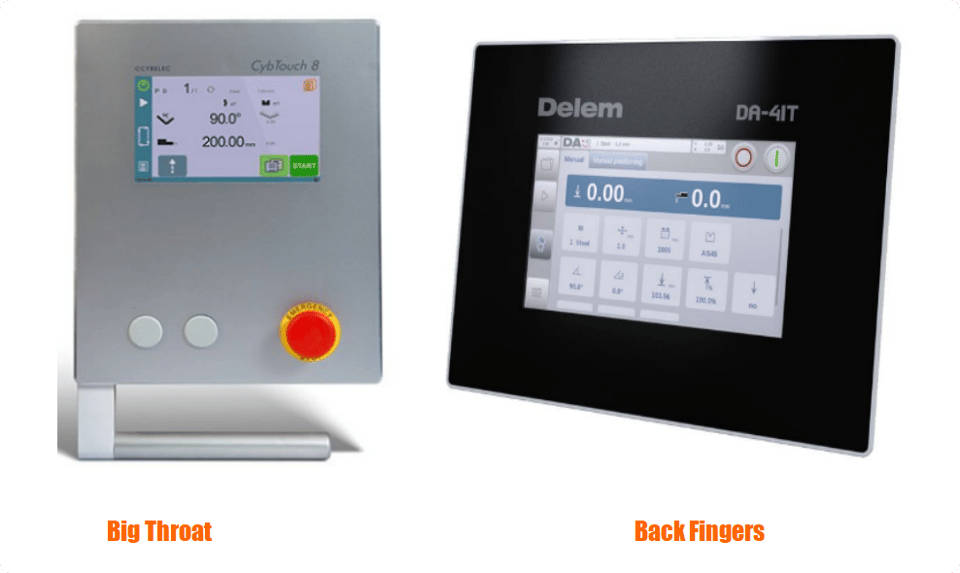

28 | Modo de compensación de flexión | Compensación mecánica | |
29 | Opciones de sistema | E21, E200, E300, DA41T | |
30 | Estándar de seguridad | þCE ¨CSA þNR-12 ¨OSHA |
1. Diseño totalmente estilizado al estilo europeo, estructura monobloque mediante robots de soldadura y equipo, y proceso de alivio de tensiones mediante tratamiento de recocido.
2. Mecánicosincronizado, diseño de tope positivo y, medianteT15 CNCcontrolador programable que garantiza repetibilidad precisa y facilidad de uso.
3. Sistema hidráulico integrado (Bosch Rexroth de Alemania) que permite el avance rápido y el cambio automático a la flexión lenta.
4. Inversor conT15 CNCsistema de tope trasero accionado, con dedos de apoyo de calidad y ajuste vertical
5. El modo manual y el modo único están diseñados para la máquina, y el tiempo de retorno y mantenimiento puede controlarse mediante relés temporizadores.
6. Se han diseñado una barrera de seguridad y un enclavamiento eléctrico para garantizar la seguridad de operación.
N.º | NOMBRE | DATOS | UNIDAD | OBSERVACIONES | ||
1 | Presión nominal | 1250 | kN | |||
2 | Longitud de la mesa de trabajo | 3200 | mm | |||
3 | Distancia entre columnas | 2600 | mm | |||
4 | Profundidad de garganta | 320 | mm | |||
5 | Carrera del cilindro | 120 | mm | |||
6 | Altura máxima de apertura | 385 | mm | |||
7 | Velocidad del cilindro | Libre | 80 | mm/s | ||
En funcionamiento | 10 | |||||
Retroceso | 80 | |||||
8 | Motor principal | Tipo | Y132M-4 | B5 | ||
Potencia | 7.5 | KW | ||||
Velocidad | 1400 | rpm | ||||
9 | Bomba de engranajes | Tipo | HG1-25-01R-VPC | |||
Presión | 25 | L/min | ||||
Caudal | 31.5 | MPa | ||||
10 | Presión máxima de trabajo del sistema hidráulico | 25 | MPa | |||
11 | Dimensiones de la máquina | Longitud | 3300 | mm | ||
Anchura | 1550 | mm | ||||
Altura | 2200 | mm | ||||
12 | Peso | 7000 | kg | |||
Accesorio | ||||
1 | GB801-2011 | Perno M16X500 | Pieza | 4 |
2 | GB7160-2016 | Tuercas M16 | Pieza | 4 |
3 | GB98-2015 | Herramientas de inflado | Pieza | 1 |
4 | GB610-2014 | Llave de caja eléctrica | Pieza | 1 |
5 | GB766-2018 | Llave de encendido de botonera | Pieza | 2 |
6 | GB568-2018 | Interruptor de pedal | Pieza | 1 |
Piezas de repuesto | ||||
7 | GB689-2018 | Junta tórica | Pieza | 17 |
8 | GB638-2018 | Junta de estanqueidad combinada | Pieza | 16 |
Documento | |||
1 | Manual de operación | Copia | 1 |
2 | Certificación CE | Copia | 1 |
3 | Lista de empaque/Factura comercial (Certificado de origen) | Copia | 1 |
4 | Inspección aprobada | Copia | 1 |

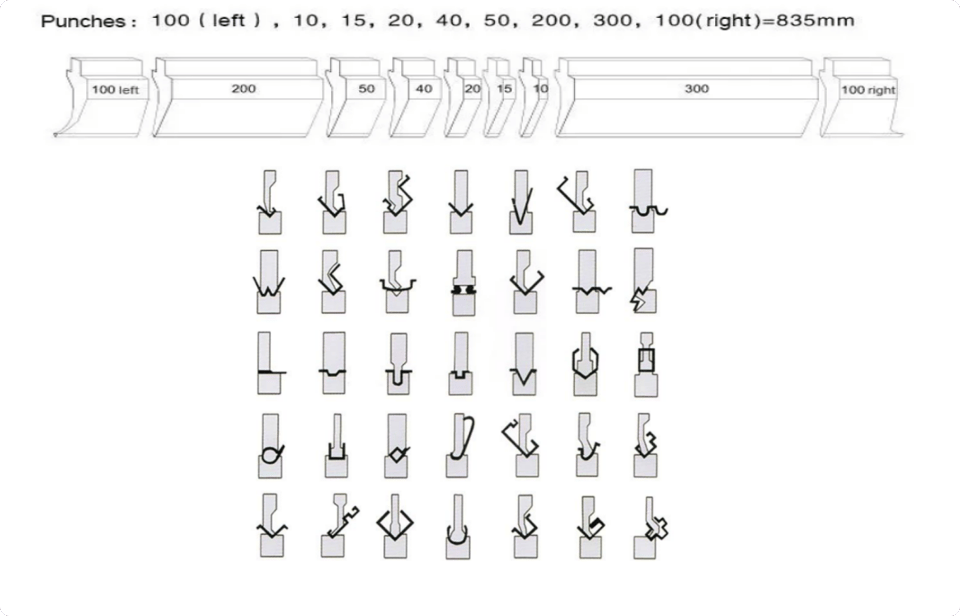

Troquel superior
Eje R. Movimiento vertical del tope trasero.
Eje Z. Movimiento lateral de los dedos de tope.

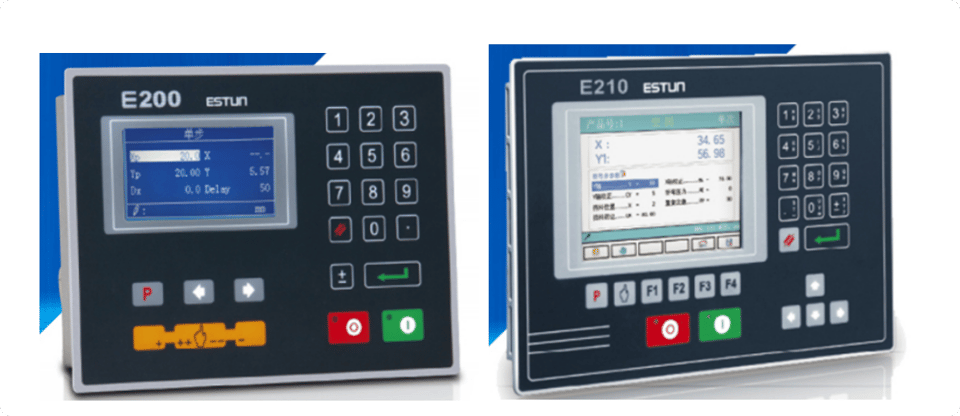

Controlador E21
