Plegadora hidráulica CNC de 125TON-3200 con controlador Delem 53T

Home > Productos > Máquina plegadora > Plegadora hidráulica CNC de 125TON-3200 con controlador Delem 53T

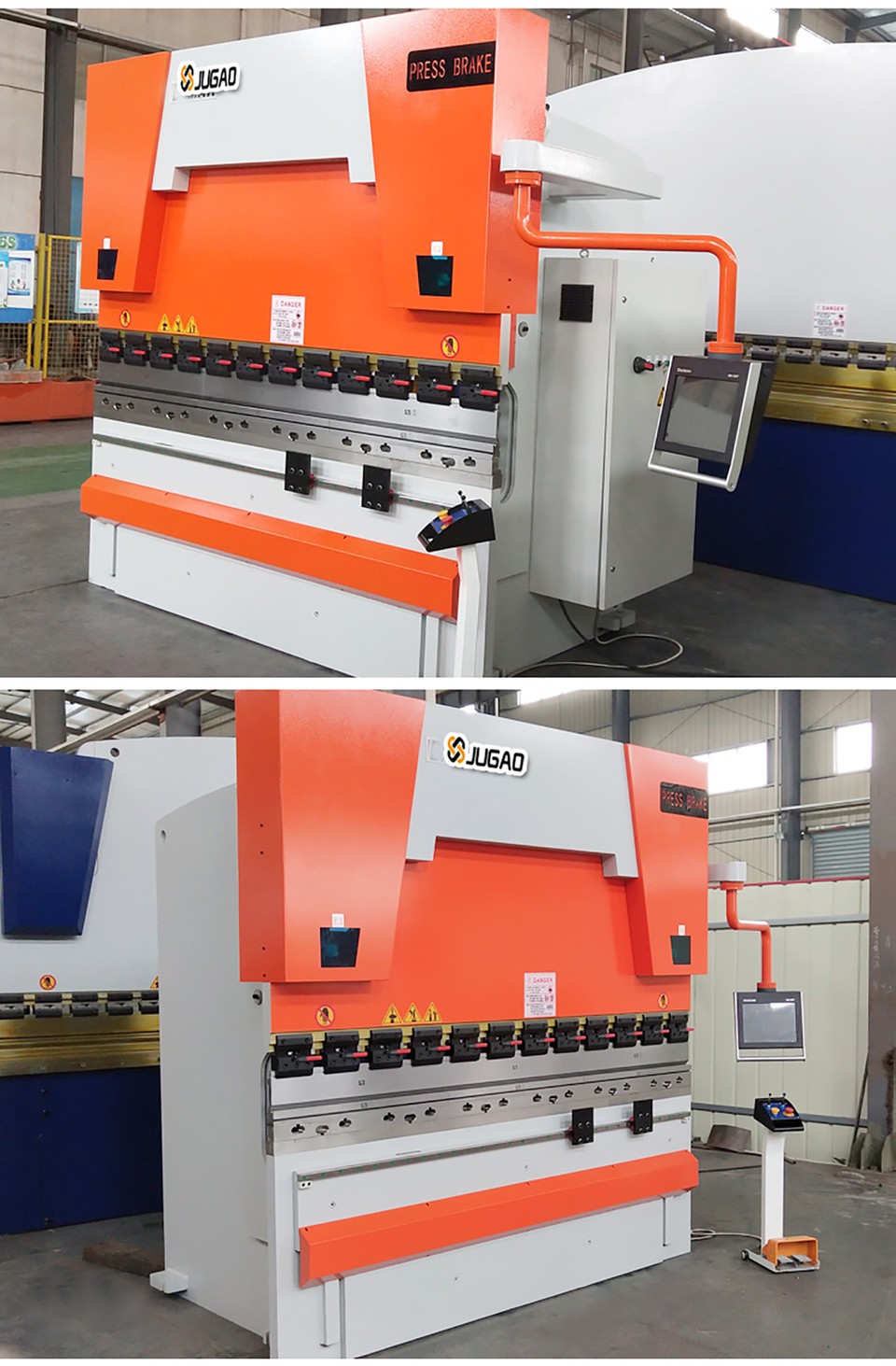

Plegadora hidráulica CNC de 125TON-3200 con controlador Delem 53T

Correo electrónico:info@ntjugao.com

Tel.:008613222111178

WhatsApp:+8613222111178

SOLICITAR PRESUPUESTO

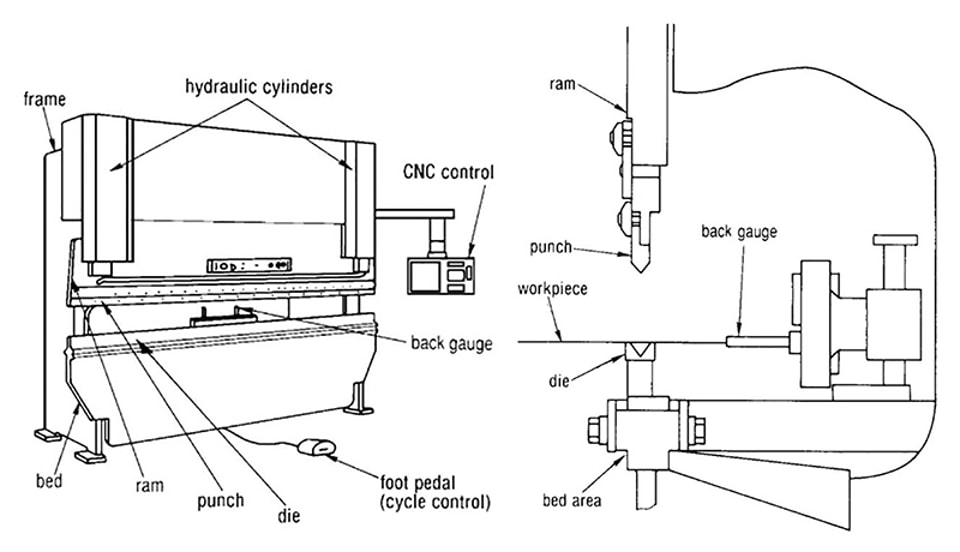

Descripción del producto

Características del producto

1. Sistema operativo CNC multilingüe

2. Bomba de engranajes interna silenciosa y fiable

3. Sistema hidráulico regulado por válvulas proporcionales

4. Combinación de accionamiento sin escobillas y motor con tecnología digital "can open", tope trasero de alta precisión que permite movimientos rápidos de los ejes.

5. Líneas ópticas de alta precisión

6. Sujeciones ajustables

7. Herramientas y sujeciones endurecidas y rectificadas para un ajuste rápido de herramientas

8. Dedos completos del tope trasero sobre doble guía lineal

9. Soportes frontales de acero inoxidable ajustables en altura

10. Coronado mecánico automático

11. Panel eléctrico con componentes de alta calidad

12. Sistema Start&Stop con normas de seguridad الأوروبية

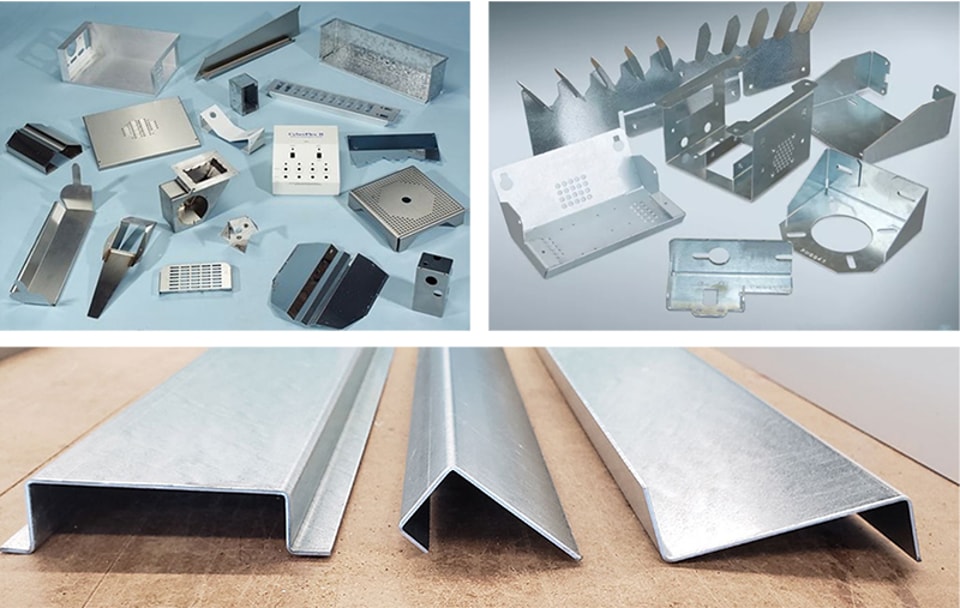

Muestra de referencia

Parámetros técnicos

N.º	NOMBRE		DATOS	UNIDAD	Nota
1	Ejes de control CNC		Y1+ Y2+ eje X + coronado V		3+1
2	Fuerza nominal		1250	kN
3	Longitud de la mesa de trabajo		3200	mm
4	Distancia entre columnas		2600	mm
5	Profundidad de garganta		320	mm
6	Recorrido del ariete		150	mm
7	Altura máxima de apertura		420	mm
8	Velocidad de trabajo	Velocidad de descenso completo	220	mm/s
		Velocidad de trabajo	18
		Velocidad de retorno	200
9	Eje X	Recorrido	600	mm
		Velocidad máxima de avance	360	mm/s
		Precisión de posicionamiento	0.02	mm
10	Eje Y1 Y2	Recorrido	200	mm
		Precisión de posicionamiento	0.02	mm
		Repetibilidad	0.01	mm
11	Capacidad del tanque de aceite	Cantidad de aceite	46	No
11	Capacidad del tanque de aceite	Cantidad	360	L
12	Motor principal	Tipo	Y132M-4		B5
		Potencia	7.5	kW
		Velocidad	1400	rpm
13	Bomba de pistones con engranajes	Tipo	HG1-25-01R-VPC
		Presión	25	L/min
		Caudal	31.5	MPa
14	Presión máxima de trabajo del sistema hidráulico		25	MPa
15	Dimensión total	Longitud	3300	mm
		Ancho	1620	mm
		Altura	2480	mm
16	Peso		8200	kg

Lista de marcas de accesorios

N.º	Nombre	Modelo/Fabricante	Configuración
1	Sistema CNC	Controlador þDA53T	Estándar
2	Sistema eléctrico	Schneider electric
3	Motor principal	Motor Siemens
4	Servomotor	Estun
5	Servoaccionamiento	Estun
6	Regla de rejilla	FAGOR
7	Interruptor de pedal	KACON, Corea del Sur
8	Tope trasero	Guía lineal de husillo de bolas - HIWIN de Taiwán
9	Sistema hidráulico	Bosch Rexroth Alemania
10	Bomba de aceite	ECKERLE
11	Anillo de sellado	PARKER-América
12	Conector de tubería de aceite	EMB Alemania
13	Protección de seguridad frontal	Fabricado por ERMAK
14	Protección de seguridad trasera	Fabricado por ERMAK
15	Matriz	Un juego de matrices estándar
16	Sujeción	Herramientas de sujeción de cambio rápido
17	Modo de coronación	Compensación mecánica
18	Protección láser	DSP Italia	Parte opcional
19	Coronación	Compensación hidráulica
20	Sujeción superior	Sujeción hidráulica
21	Sujeción inferior	Sujeción rápida
22	Pedal	Inalámbrico
23	Sistemas de soporte para chapa	Neumático
24	Línea de plegado	Láser
25	Sistema de medición de ángulo	Láser
26	Dedos especiales	Bajo pedido
27	Soporte frontal	CNC/robot

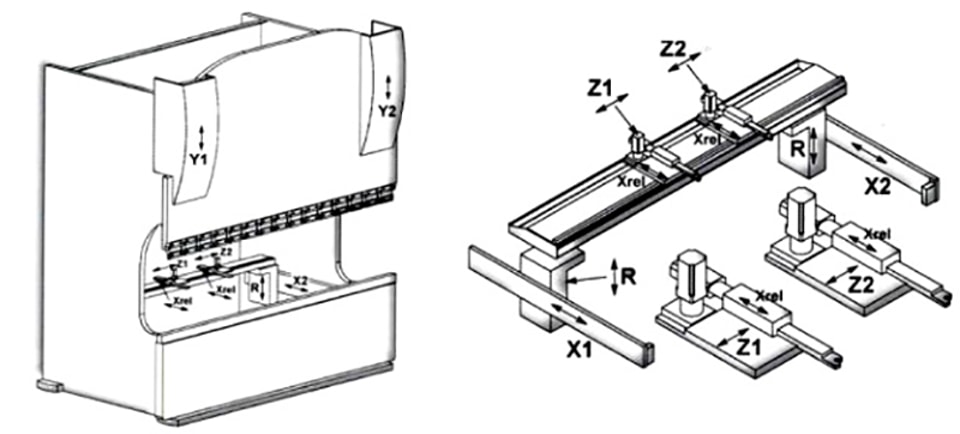

28	Eje opcional	R Z1 Z2 X1 X2
29	Opciones del sistema	DA58T DA66T DA69T, etc.
30	Norma de seguridad	CE CSA NR-12 OSHA

REPUESTOS Y HERRAMIENTAS ESPECIALES

Accesorio
1	GB801-2011	Perno M16X500	Pieza	4
2	GB7160-2016	Tuercas M16	Pieza	4
3	GB98-2015	Herramientas inflables	Pieza	1
4	GB610-2014	Llave de la caja eléctrica	Pieza	1
5	GB766-2018	Llave de alimentación de la caja de pulsadores	Pieza	2
6	GB568-2018	Interruptor de pie	Pieza	1
Repuestos
7	GB689-2018	Anillo de sellado tipo O	Pieza	17
8	GB638-2018	Anillo de sellado combinado	Pieza	16

LISTA DE DOCUMENTOS ADJUNTOS:

Documento
1	Manual de operación	Copiar	1
2	Certificado CE	Copiar	1
3	Lista de embalaje/Factura comercial (Certificado de origen)	Copiar	1
4	Inspección aprobada	Copiar	1

PIEZA OPCIONAL

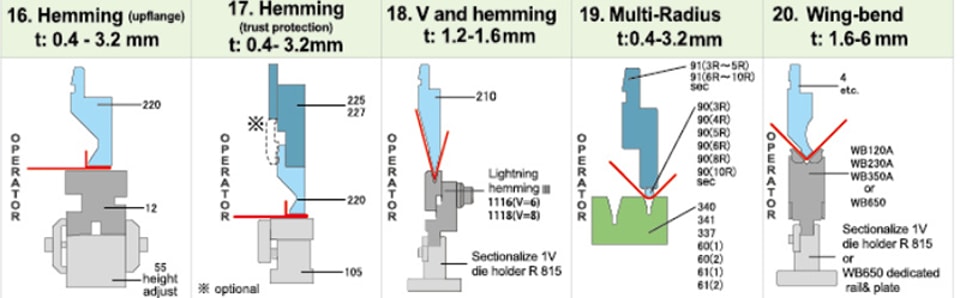

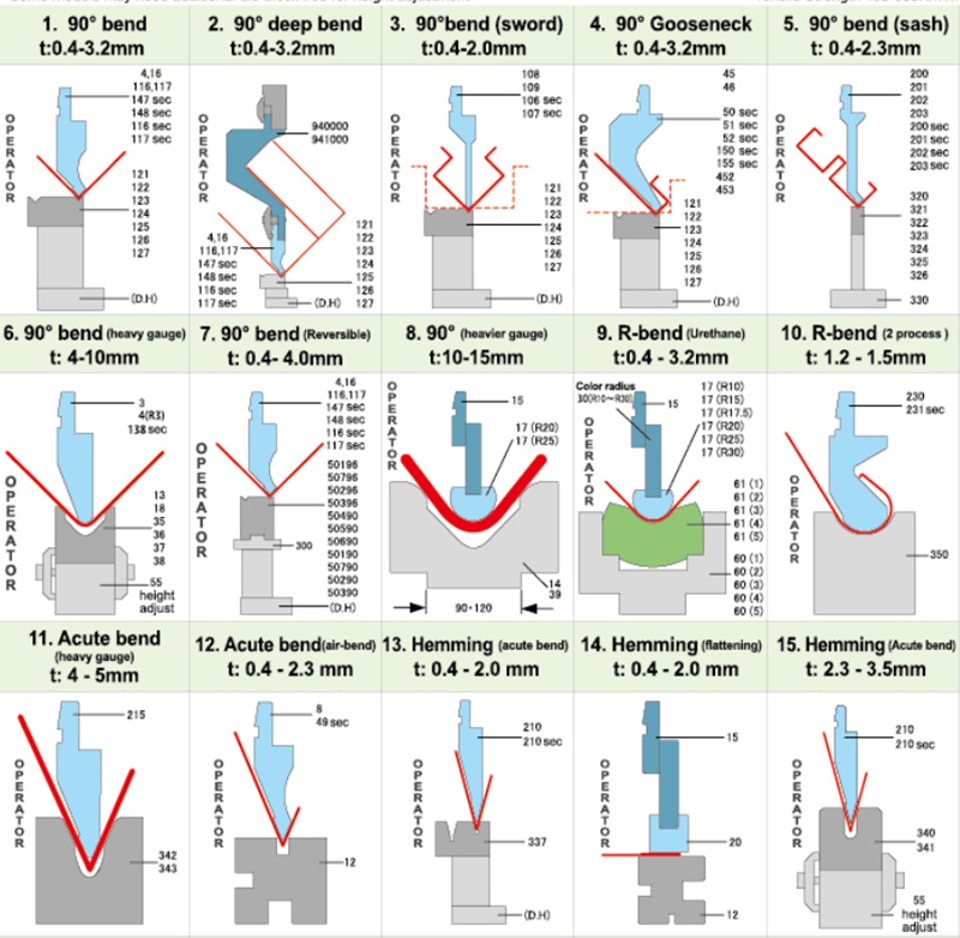

Punzon superior y herramienta inferior

Controladores

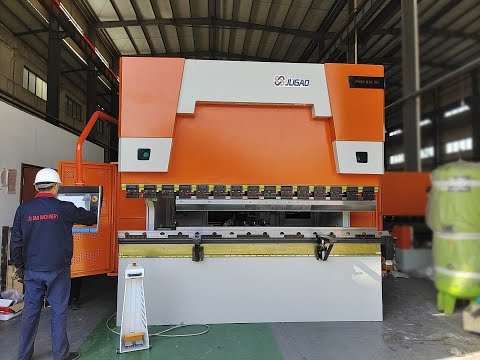

Controlador Delem DA53T: https://youtu.be/YeUWZhJbCog

Controlador Delem DA58T: https://youtu.be/z4n-GXoQQ98

Controlador Delem DA66T: https://youtu.be/fufuqi1UbOM

Control CybTouch 12: https://youtu.be/8bZ7ZwAZ0PA

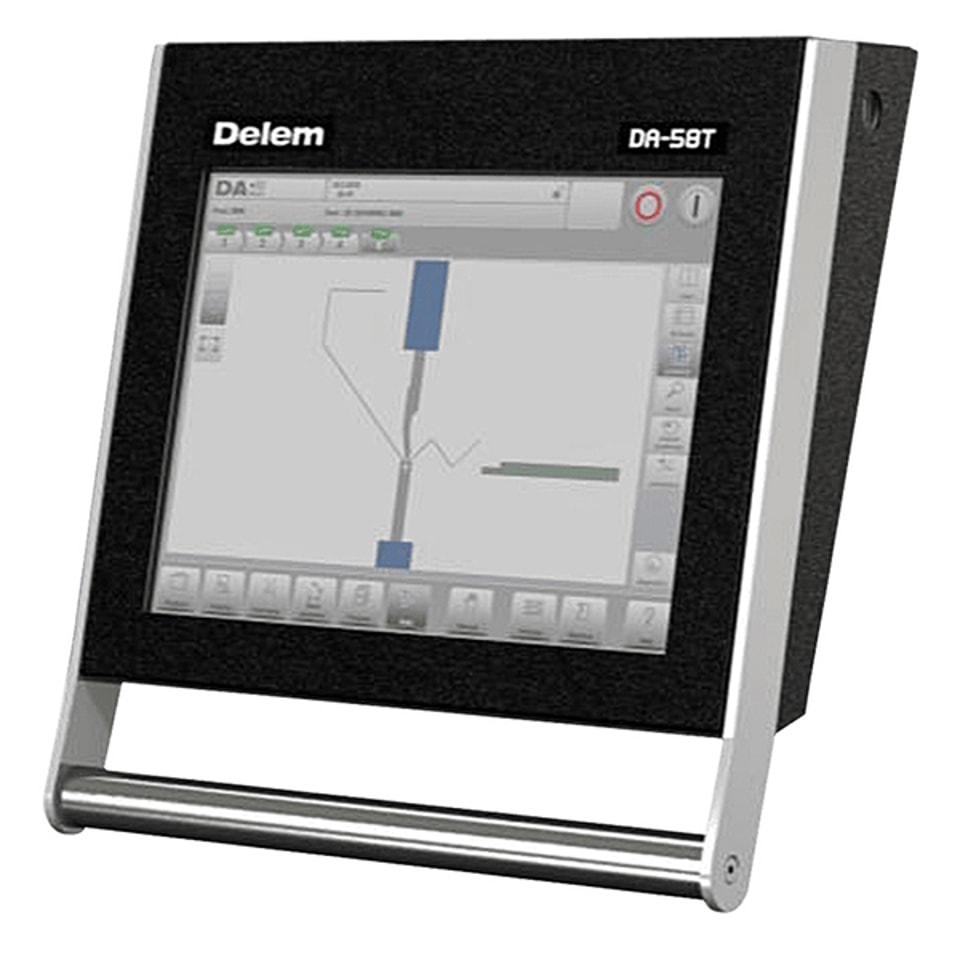

DESistema CNC gráfico 2D a color LEM DA58T

● El control CNC táctil DA-58T ofrece una solución moderna, compacta y versátil para aplicaciones potentes y económicas de plegadoras.

● TFT a color de alta resolución de 15"

● Programación con pantalla táctil gráfica 2D

● Hasta 4 ejes (Y1, Y2 + 2 ejes auxiliares)

● Cálculo de la secuencia de plegado

● Algoritmos avanzados de control del eje Y para válvulas de lazo cerrado y de lazo abierto.

● Control de coronación CNC

● USB, interfaz con periféricos

● Software offline Profile-58TL

Control gráfico 2D táctil DELEM DA66T

● Los controles táctiles DA-66T incorporan el sistema operativo Windows integrado y en tiempo real para una fiabilidad máxima. Arranques suaves garantizados, incluso después de un apagado instantáneo.

● TFT a color de alta resolución de 17"
● Modo de programación con pantalla táctil gráfica 2D

● Visualización 3D en simulación y producción

● Suite completa de aplicaciones Windows

● Compatibilidad con Delem Modusys (escalabilidad y adaptabilidad de módulos)

● USB, interfaz con periféricos

● Software offline Profile-T2D

● Interfaz de plegado y corrección por sensor

Control gráfico 3D táctil DELEM DA69T

● El DELEM DA-69T ofrece programación en 2D y 3D, incluyendo cálculo automático de la secuencia de plegado y detección de colisiones. Configuración completa de la máquina en 3D con múltiples estaciones de herramientas, que ofrece una verdadera retroalimentación sobre la viabilidad del producto y su manipulación.

● TFT a color de alta resolución de 17"

● Modo de programación con pantalla táctil gráfica 2D y 3D

● Visualización 3D en simulación y producción

● Suite completa de aplicaciones Windows

● Compatibilidad con Delem Modusys (escalabilidad y adaptabilidad de módulos)

● USB, interfaz con periféricos

● Software offline Profile-T2D

● Interfaz de plegado y corrección por sensor

Sistema CNC gráfico 2D CYBELEC CybTouch 8 PS

● El CybTouch 8 PS está concebido específicamente para plegadoras sincronizadas. Como parte de la gama CybTouch, cuenta con una pantalla táctil a color, intuitiva y muy clara, y una alta integración de funciones.

● 7” pantalla CRT gráfica a color

● Creación de perfiles gráficos 2D con secuenciación manual

● Hasta 4 ejes (Y1, Y2 + 2 ejes)

● Cálculo de la tolerancia de plegado.

● Presión– cálculo de coronación.

● Control de coronación CNC

● Corrección de ángulo y tope trasero.

● Se entrega con el software offline PC1200.

Sistema CNC gráfico 2D CYBELEC CybTouch 12 PS

● Como toda la gama de controles numéricos CybTouch, el CybTouch 12 PS cuenta con una interfaz táctil intuitiva, que ofrece una alta integración de funciones.

● 12” gráfica a color con pantalla totalmente táctil

● Creación de piezas gráficas 2D táctiles con secuenciación manual

● Hasta 4 ejes (Y1, Y2, X, eje R)

● Cálculo de la tolerancia de plegado.

● Presión– cálculo de coronación.

● Herramientas modulables para cada pieza o plegado.

● Corrección de ángulo y tope trasero.

● Se entrega con el software offline PC-ModEva

Sistema CNC gráfico 2D CYBELEC CybTouch 15 PS

● El CybTouch 15 PS es un control numérico 2D especialmente diseñado para plegadoras CNC de nivel básico e intermedio. Viene en una carcasa compacta, similar a la reconocida gama CybTouch del sector, pero ofrece una pantalla táctil más grande y un nuevo diseño horizontal.

● Pantalla gráfica a color de 15" con pantalla totalmente táctil

● Dibujo de perfiles 2D táctil y creación precisa de programas 2D

● Hasta 6 ejes (Y1, Y2, X, R, Z1, Z2)

● Cálculo automático de la secuencia de plegado

● Gestión en tándem.

● Herramientas modulables para cada pieza o plegado.

● Corrección del ángulo y del tope trasero.

● Software offline VisiTouch 2D o VisiTouch MX.

Sistema CNC gráfico 2D y 3D CYBELEC VisiTouch 19

● VisiTouch 19 y VisiTouch 19 MX es un control numérico gráfico 2D y 3D para prensas plegadoras CNC. Su objetivo es facilitar el trabajo del operador, incluso en tareas exigentes de programación y puesta a punto.

● Pantalla táctil de 19” con moderna superficie de vidrio de diseño estilizado

● Dibujo de perfiles 2D táctil y creación precisa de programas 2D

● Manejo sencillo gracias a la HMI fácil de usar

● Cálculo automático de la secuencia de plegado

● Funciones internas de copia de seguridad y restauración

● Herramientas modulables para cada pieza o plegado.

● Corrección del ángulo y del tope trasero.

● Software offline VisiTouch 2D o VisiTouch MX.

Sistema CNC gráfico 2D ESA S630
● La pantalla táctil de 10’ más potente de su clase, con un potente sistema gráfico. Todo el rendimiento de un CNC de alto nivel en un controlador económico y fácil de usar.
● Pantalla táctil LCD de 10 pulgadas (resistiva)
● Creación táctil de piezas gráficas 2D con secuencia manual
● Estándar de 4 ejes (Y1, Y2, X, R)
● Cálculo automático de la fuerza de plegado y de la compensación de coronación.
● Herramientas modulables para cada pieza o plegado.
● Corrección directa del ángulo, también para la coronación.
● Amplificador integrado para válvula proporcional y válvula de presión.
● Software gratuito de simulación offline para PC.
● Gestión de máquinas en tándem (opcional)
● Interfaz Modbus TCP para SCADA o MES (opcional)

Sistema CNC gráfico 2D ESA S640

● Prestaciones de primer nivel para máquinas de hasta seis ejes con cálculos automáticos de la secuencia de plegado y base de datos de materiales para compensación predictiva disponibles como opciones para reducir el desperdicio de material.

● Pantalla táctil LCD de 15 pulgadas (resistiva)

● Creación táctil de piezas gráficas 2D con secuencia automática

● Estándar de 4 ejes, ampliable hasta un máximo de 6 ejes.

● Cálculo automático de la fuerza de plegado y de la compensación de coronación.

● Herramientas modulables para cada pieza o plegado.

● Corrección directa del ángulo, también para la coronación.

● Amplificador integrado para válvula proporcional y válvula de presión.

● Software gratuito de simulación offline para PC.

● Gestión de máquinas en tándem (opcional, hasta 4 máquinas)

● Interfaz Modbus TCP para SCADA o MES (opcional)

Sistema CNC gráfico 2D ESA S650W

● Sin límites ni en prestaciones ni en flexibilidad.

El potente PC integrado permite disponer en la máquina de un verdadero CAD/CAM 3D (Metallix, Radan, ESA)

Diseño de piezas con la punta de los dedos.

Importación directa de formas de herramientas (archivos .dxf) y gestión de la biblioteca de herramientas.

Gestión de portaherramientas y matrices.

Está disponible la medición y corrección del ángulo con todos los dispositivos existentes.

● Pantalla táctil LCD de 15 pulgadas (resistiva)

● Importación de herramientas DXF (opcional)

● Creación táctil de piezas gráficas 2D con secuencia automática

● Estándar de 4 ejes, puede llegar hasta 32 ejes como máximo.

● Cálculo automático de la fuerza de plegado y de la compensación de coronación.

● Herramientas modulables para cada pieza o plegado.

● Software gratuito de simulación offline para PC.

● Gestión de máquinas en tándem (opcional, hasta 4 máquinas)

● Interfaz Modbus TCP para SCADA o MES (opcional)

● DataM o Iris-Plus, gestión de medición de ángulos (opcional).

● Software EsaBend-3D (opcional)

● Visor 3D de Metalix, Radan, AutoPol (opcional)

Sistema CNC ESA S660W

● Una interfaz totalmente renovada, diseñada específicamente para pantalla multitáctil, está disponible como alternativa a la conocida interfaz Esa utilizada en la S650W.

Aproveche al máximo cualquier CAD/CAM 3D que desee instalar en el CNC.

Diseño de piezas con la punta de los dedos.

Importación directa de formas de herramientas (archivos .dxf) y gestión de la biblioteca de herramientas.

Gestión de portaherramientas y matrices

● Pantalla táctil LCD de 19 pulgadas (capacitiva)

● Importación de herramientas DXF (opcional)

● Creación táctil de piezas gráficas 2D con secuencia automática

● Estándar de 4 ejes, puede llegar hasta 156 ejes como máximo.

● Cálculo automático de la fuerza de plegado y de la compensación de coronación.

● Herramientas modulables para cada pieza o plegado.

● Corrección directa del ángulo, también para la coronación.

● Software gratuito de simulación offline para PC.

● Base de datos de plegado (opcional)

● Interfaz Modbus TCP para SCADA o MES (opcional)

● DataM o Iris-Plus, gestión de medición de ángulos (opcional).

● Software EsaBend-3D (opcional)

● Visor 3D de Metalix, Radan, AutoPol (opcional)

Sistema CNC ESA S675W

● Una interfaz totalmente renovada, diseñada específicamente para pantalla multitáctil, está disponible como alternativa a la conocida interfaz Esa utilizada en la S650W.

Aproveche al máximo cualquier CAD/CAM 3D que desee instalar en el CNC.

Diseño de piezas con la punta de los dedos.

Importación directa de formas de herramientas (archivos .dxf) y gestión de la biblioteca de herramientas.

Gestión de portaherramientas y matrices.

Está disponible la medición y corrección del ángulo con todos los dispositivos existentes.

● Pantalla táctil LCD de 21 pulgadas (capacitiva)

● Importación de herramientas DXF (opcional)

● Creación táctil de piezas gráficas 2D con secuencia automática

● Estándar de 4 ejes, puede llegar hasta 156 ejes como máximo.

● Cálculo automático de la fuerza de plegado y de la compensación de coronación.

● Software EsaBend-3D (opcional)

Tope trasero de la plegadora

BGA	X	R	Z1	Z2	X2
Recorrido (mm)	750	120	BAJO PEDIDO	BAJO PEDIDO	190
Velocidad (mm/s)	500	170	2000	2000	200
Precisión (mm)	+0,02	+0,05	+0,05	+0,05	+0,02
Tipo de motor	SIN ESCOBILLAS	SIN ESCOBILLAS	SIN ESCOBILLAS	SIN ESCOBILLAS	SIN ESCOBILLAS
Sistema mecánico	TORNILLO	TORNILLO	RACR	RACR	TORNILLO
