Máquina cortadora de cizalla tipo oscilante 6-3200 QC12K con controlador E21

Correo electrónico: info@ntjugao.com

Teléfono: 008613222111178

Whatsapp: +8613222111178

Máquina cortadora de cizalla tipo oscilante 6-3200 QC12K con controlador E21

descripción1

Cierre de cremallera Pulóveres atléticos de 1/4 de cremallera para hombres. Tejido elástico, ligero y de secado rápido para un rendimiento superior. AJUSTE REGULAR - Tallas estándar de EE. UU. Un ajuste atlético que se ajusta al cuerpo para una amplia gama de movimientos, diseñado para un rendimiento óptimo y comodidad durante todo el día. CARACTERÍSTICAS - Cierre de cremallera de cuarto de longitud; Agujeros para los pulgares en las mangas largas para mantenerlas en su lugar durante el entrenamiento

Descripción del producto

Características del producto

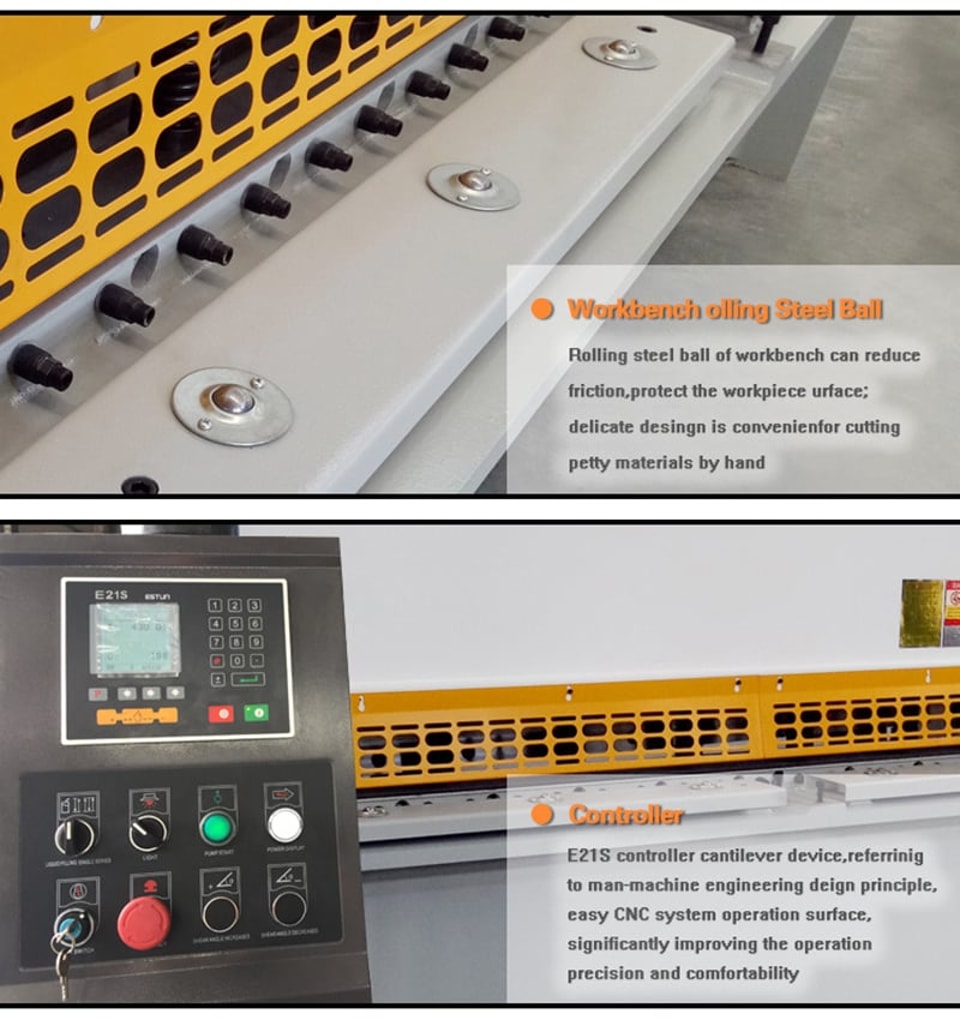

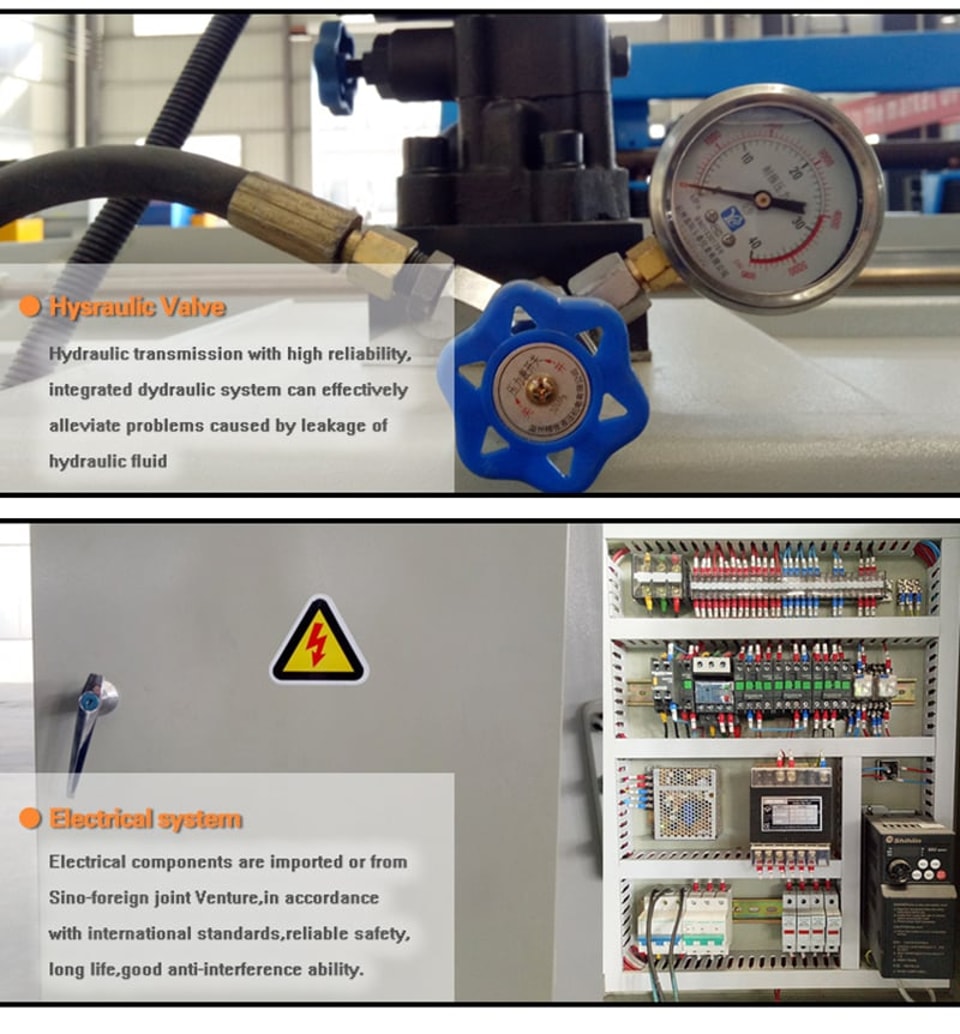

1. Transmisión hidráulica, portaherramientas tipo péndulo. La soldadura general del marco es resistente y duradera, y el uso de un cilindro de nitrógeno regresa suave y rápidamente.

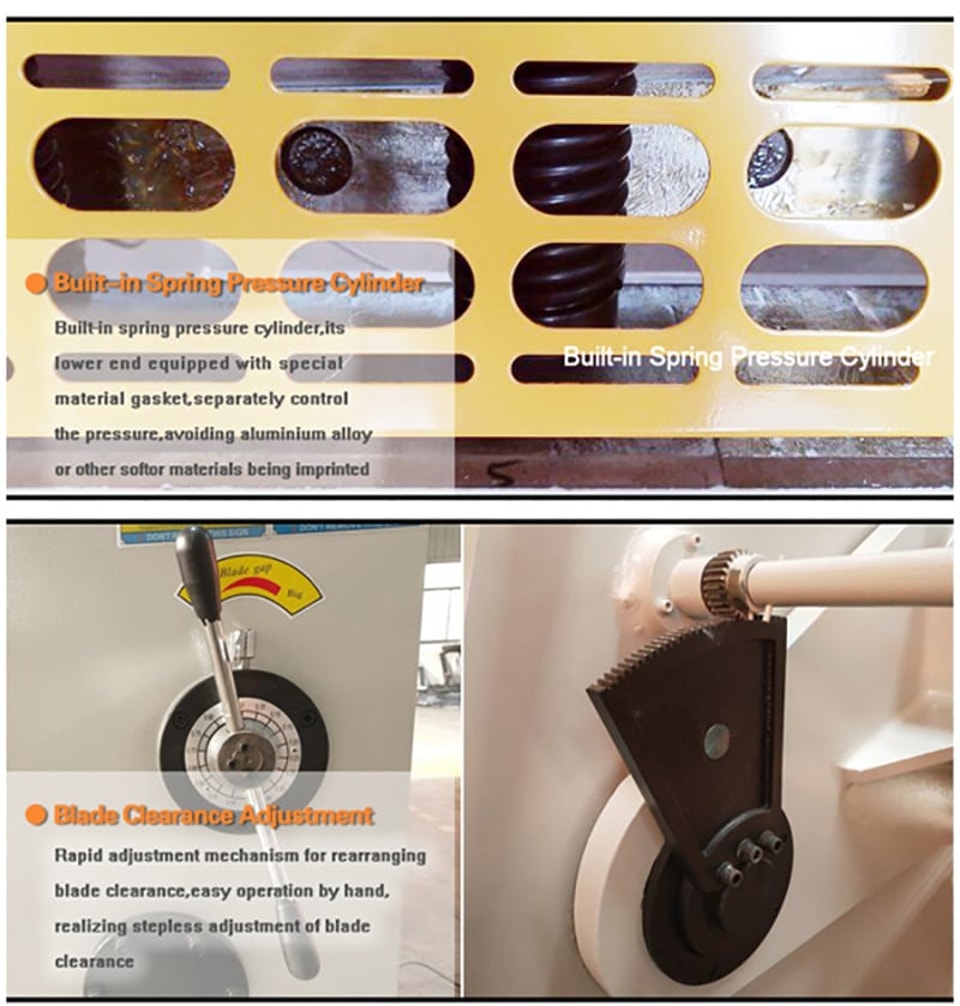

2. Tiene la función de ajuste de carrera sin escalones. La cantidad de espacio libre del borde de la cuchilla superior e inferior se ajusta con el mango, y la brecha de la cuchilla es uniforme y rápida.

3. Sistema de control NC y codificador de posición, inversor, sistema de control de bucle cerrado, velocidad, alta precisión de posicionamiento, buena estabilidad, puede garantizar con precisión la precisión del tamaño de desplazamiento del tope trasero, mientras que el sistema CNC tiene compensación de precisión y detección automática Una variedad de características adicionales.

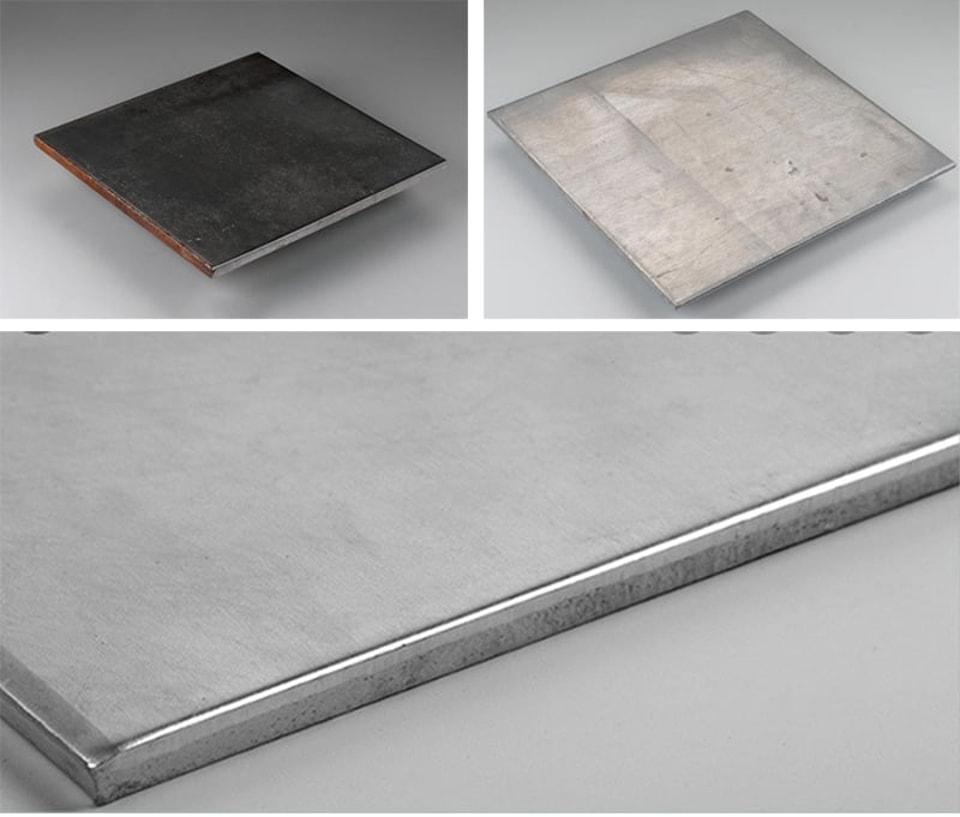

Muestra de muestra

Parámetro técnico

Nombre		Datos	Unidad	Observaciones
Espesor máximo de corte		6	mm
Ancho máximo de corte		3200	mm
Intensidad del material cortado		500	N/mm2
Ángulo de corte		1°30′
Carrera máxima del tope trasero		20-600
Veces de carrera		14	Por/min
Distancia entre columnas verticales		3400	mm
Longitud de la cuchilla		3300	mm
Altura de la mesa de trabajo		800	mm
Motor principal	Modelo	Y132M-4
	Potencia	7.5	KW
	Velocidad	1450	rpm
Motor de tope trasero	Modelo	Y802-6		B5
	Potencia	0.55	KW
	Velocidad	900	rpm
Bomba de engranajes	Modelo	25MCY14-1B
	Potencia	25	L/min
	Presión	31.5	MPa
Dimensiones	Longitud	3820	mm
	Ancho	1660
	Altura	1620
Peso	6100		Kg

Lista de marcas de accesorios

DETALLES DEL PRODUCTO

No	Nombre del accesorio	Modelo/Fabricante	Otro	Configuración
1	Sistema CNC	Sistema NC Estun E21		Estándar
2	Electricidad	Eléctrico Schneider de Alemania	Interruptor de viaje y interruptor de límite
3	Motor principal	Motor Siemens
4	Convertidor de frecuencia	JRACDRIVE	Control de posicionamiento
			Precisión garantizada
5	Interruptor de pedal	Corea del Sur KACON
6	Tope trasero	Guía lineal de tornillo de bola-Taiwán HIWIN
7	Sistema hidráulico	Bosch Rexroth Alemania
8	Bomba de aceite	SUNNY USA
9	Anillo de sellado	PARKER-America
10	Conector de tubo de aceite	Conector de carcasa
11	Guardia de seguridad frontal	Producido por ERMAK
12	Guardia de seguridad trasera	Producido por ERMAK
13	Cuchilla	Un conjunto de cuchilla superior e inferior
14	Dispositivo de prensado	Producido por ERMAK
15	Mesa de alimentación automática	Producido por ERMAK		Opcional
16	Gran espacio de garganta	Producido por ERMAK
17	Sistema de lubricación automático	Producido por ERMAK
18	Medidor de ángulo frontal	Producido por ERMAK
19	Línea de corte láser	Producido por ERMAK
20	Sistema de enfriamiento	Producido por ERMAK
21	Sistema de seguridad trasera	Producido por ERMAK
22	Soporte neumático	Producido por ERMAK
23	Protección de cortina de luz	Kele
24	Opciones del sistema	E200P DA310 DA360
25	Norma de seguridad	þCE ¨CSA þNR-12 ¨OSHA

REPUESTOS Y HERRAMIENTAS ESPECIALES

Accesorio
1	GB801-2011	Perno M16X500	Pieza	4
2	GB7160-2016	Tuercas M16	Pieza	4
3	GB98-2015	Herramientas inflables	Pieza	1
4	GB610-2014	Llave de caja eléctrica	Pieza	1
5	GB766-2018	Llave de energía de caja de botones	Pieza	2
6	GB568-2018	Interruptor de pie	Pieza	1
Piezas de repuesto
7	GB689-2018	Anillo de sellado tipo O	Pieza	17
8	GB638-2018	Anillo de sellado combinado	Pieza	16

LISTA DE DOCUMENTOS ACOMPAÑANTES:

Documento
1	Manual de operación	Copia	1
2	Certificación CE	Copia	1
3	Lista de embalaje/Factura comercial (Certificado de origen)	Copia	1
4	Inspección calificada	Copia	1
