Cizalla CNC de tipo oscilante QC12Y/K
Cizalla CNC de tipo oscilante QC12Y/K
Características del producto
1. Transmisión hidráulica, portaherramientas tipo péndulo. La soldadura integral del bastidor es sólida y duradera, y el cilindro de nitrógeno realiza el retorno de forma suave y rápida.
2. Cuenta con función de ajuste continuo del recorrido. La holgura entre los bordes superior e inferior de la cuchilla se ajusta mediante la manija, y el juego de la cuchilla es uniforme y rápido.
3. Sistema de control NC y encoder de posición, inversor, sistema de control de circuito cerrado; alta velocidad, alta precisión de posicionamiento y gran estabilidad. Garantiza con exactitud la precisión del tamaño de desplazamiento del tope trasero, y además el sistema CNC ofrece compensación de precisión y detección automática, entre otras múltiples funciones adicionales.

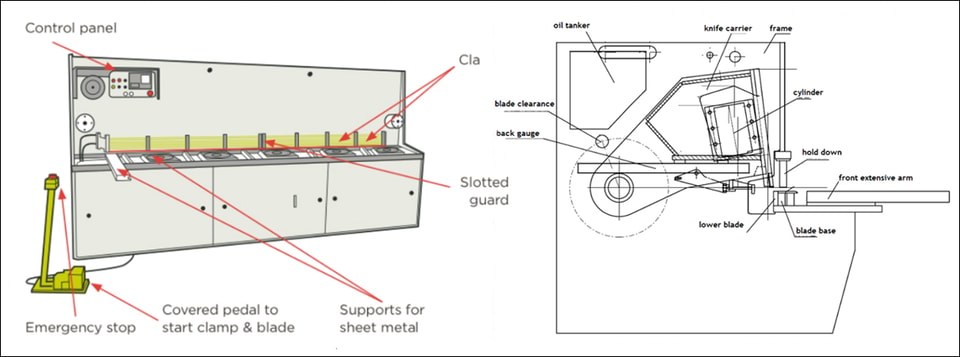

Muestra de referencia
Lista de marcas de accesorios
Parte operativa

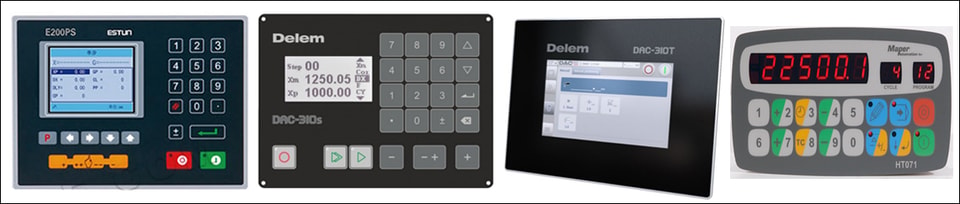

Controlador
- Gran profundidad de garganta
- Sistema de lubricación automática
- Calibre angular frontal
- Línea de corte láser
- Sistema de refrigeración
- Mesa de alimentación automática
- Mesa de alimentación automática
- Sistema de seguridad trasero
Parámetros técnicos
modelo | Espesor de chapa a cizallar | Ancho de chapa a cizallar | Número de carreras | Rango del tope trasero | Ángulo de cizallado | Potencia del motor principal |
mm | mm | min -1 | mm | ° | kW | |
6×2500 | 6 | 2500 | 20-25 | 600 | 0.5-1.5 | 7.5 |
6×3200 | 6 | 3200 | 16-25 | 600 | 0.5-1.5 | 7.5 |
6×4000 | 6 | 4000 | 14-25 | 600 | 0.5-1.5 | 7.5 |
6×5000 | 6 | 5000 | 10-15 | 800 | 0.5-1.5 | 7.5 |
6×6000 | 6 | 6000 | 10-15 | 800 | 0.5-1.5 | 11 |
8×2500 | 8 | 2500 | 18-25 | 600 | 0.5-1.5 | 11 |
8×3200 | 8 | 3200 | 16-25 | 600 | 0.5-1.5 | 11 |
8×4000 | 8 | 4000 | 12-25 | 600 | 0.5-1.5 | 11 |
12×2500 | 12 | 2500 | 12-20 | 600 | 0.5-2 | 15 |
12×3200 | 12 | 3200 | 12-20 | 600 | 0.5-2 | 15 |
12×4000 | 12 | 4000 | 12-20 | 600 | 0.5-2 | 15 |
16×2500 | 16 | 2500 | 10-15 | 800 | 0.5-2.5 | 18.5 |
16×3200 | 16 | 3200 | 10-15 | 800 | 0.5-2.5 | 18.5 |
16×4000 | 16 | 4000 | 8-15 | 800 | 0.5-2.5 | 18.5 |
20×2500 | 20 | 2500 | 8-12 | 800 | 0.5-2.5 | 30 |
20×4000 | 20 | 4000 | 8-12 | 800 | 0.5-2.5 | 30 |
25×2500 | 25 | 2500 | 6-10 | 800 | 0.5-3.5 | 37 |
25×3200 | 25 | 3200 | 6-10 | 800 | 0.5-3.5 | 37 |
25×4000 | 25 | 4000 | 6-10 | 1000 | 0.5-3.5 | 37 |
32×2500 | 32 | 2500 | 6-8 | 1000 | 0.5-3.5 | 45 |
32×3200 | 32 | 3200 | 6-8 | 1000 | 0.5-3.5 | 45 |
