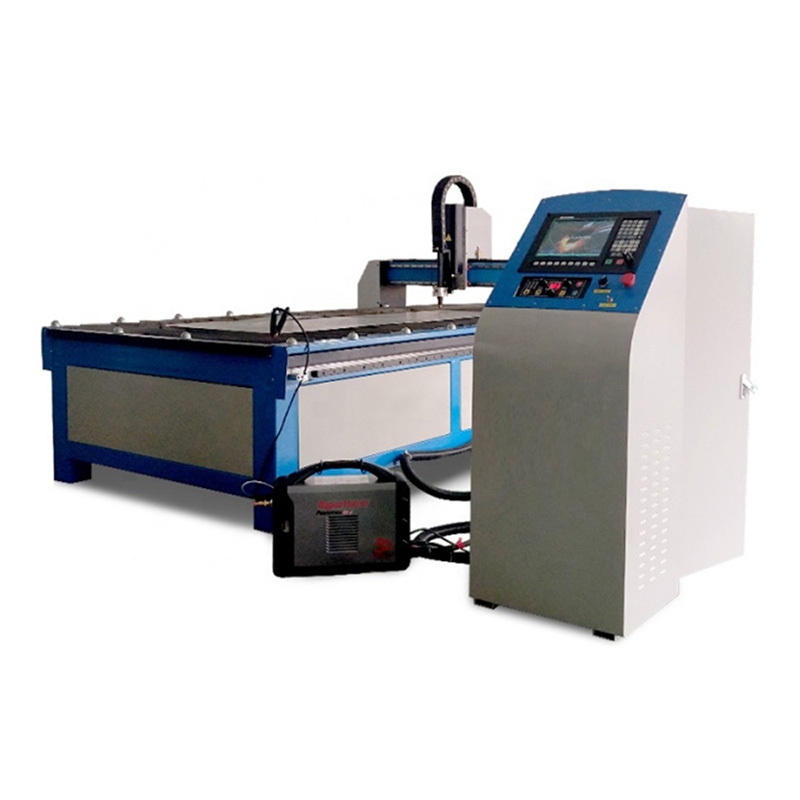

Máquina de corte por plasma CNC tipo mesa 65A-3015
Máquina de corte por plasma CNC tipo mesa 65A-3015
Características del producto

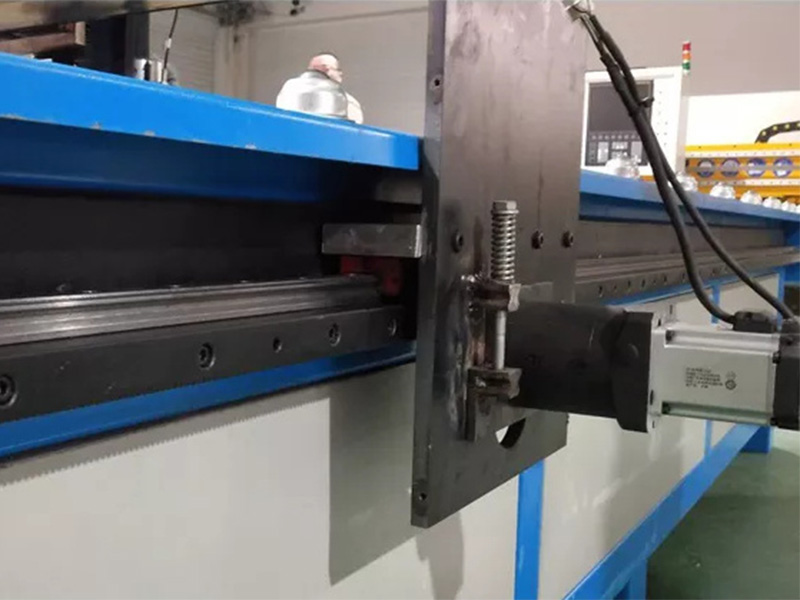

1. Mediante guías lineales de alta precisión y transmisión sincronizada de doble lado, la máquina funciona sin ruido, a alta velocidad y con gran precisión.
2. El diseño de interfaz hombre-máquina facilita el aprendizaje y la operación de la máquina, y ofrece funciones completas.

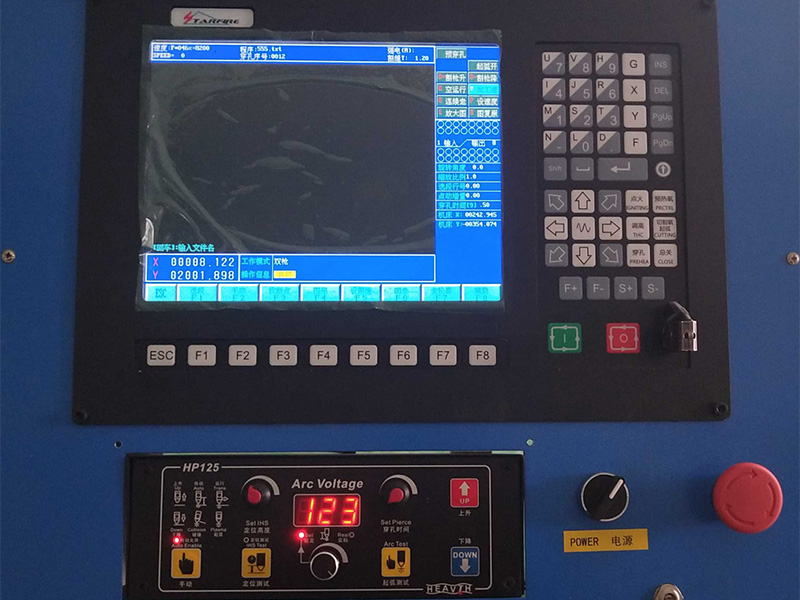

3. Cuenta con pantalla LCD a color de 7 pulgadas y panel de control, y permite leer programas y actualizar el software mediante memoria USB.
4. Dispone de función inalámbrica de memorización y restauración automática en caso de corte de energía.
5. Según la estructura de la máquina, podemos suministrar mesa de corte con cajón colector de piezas, o mesa de corte con colector de humo y polvo y cajón colector de piezas.
6. El sistema puede detectar la posición y ofrece alta precisión, amplio rango de velocidad y corto tiempo de aceleración.
7. Puede evitar eficazmente las interferencias de alta frecuencia y hacer que el corte sea estable y seguro.

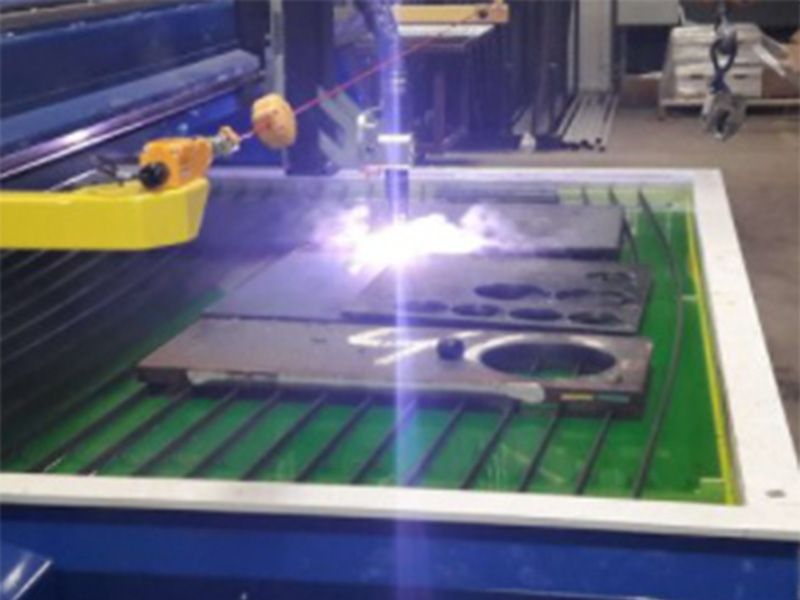

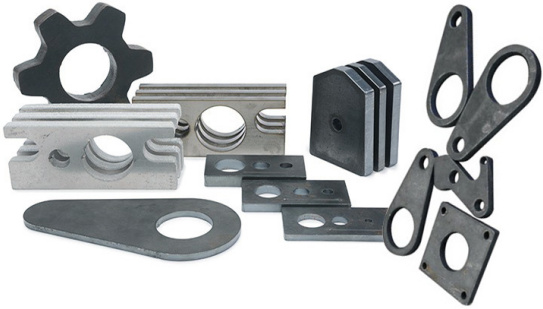

Muestra de referencia
Parámetros técnicos
N.º | NOMBRE | DATOS | UNIDAD | OBSERVACIONES | |
1 | Tamaño de trabajo | 1500X3000 | mm |
| |
2 | Corriente de salida | 65 | A |
| |
3 | Espesor máximo de corte en acero | 8 | mm |
| |
Espesor máximo de corte en acero inoxidable | 4 | ||||
4 | Holgura del eje Z | 200 | mm |
| |
5 | Precisión de movimiento | ±0,1 | mm |
| |
6 | Precisión de posicionamiento | ±0,15 | mm |
| |
7 | Velocidad máxima de corte | 12000 | mm/min |
| |
8 | Velocidad máxima de desplazamiento | 20000 | mm/min |
| |
9 | Presión de gas | 0.4 | MPa |
| |
10 | Temperatura de trabajo | -10-60 | °C |
| |
11 | Altura de la mesa | 850 | mm |
| |
12 | Consumo total de energía (sin sistema de plasma) | 4 | kW |
| |
13 | Dimensiones de la máquina | Longitud | 3400 | mm |
|
Ancho | 2300 | mm |
| ||
Altura | 1800 | mm |
| ||
14 | Peso | 1600 | kg | ||
Lista de marcas de accesorios
N.º | Nombre | Modelo/Fabricante | Otros | Configuración |

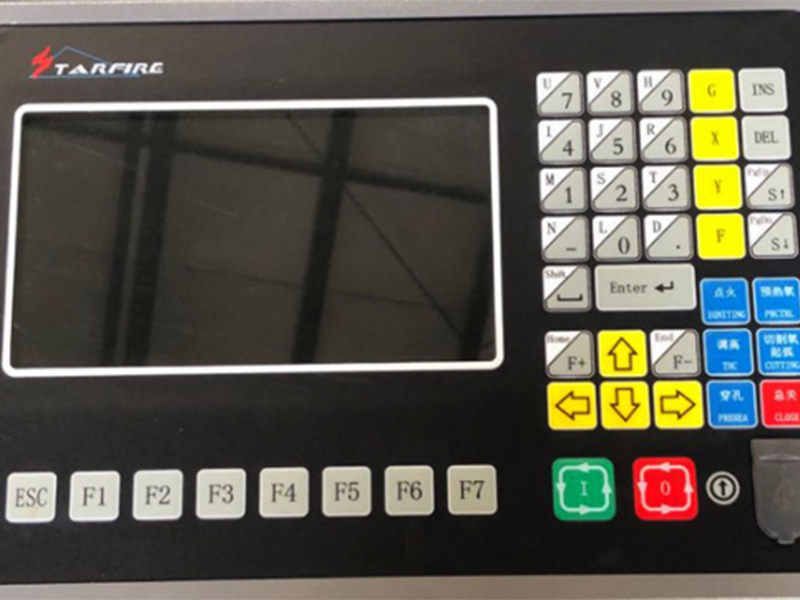

1 | Sistema CNC | Controlador Starfire | Estándar | |
2 | Software de anidado
| FASTCAM
| ||
3 | Modo de transferencia de archivos | Interfaz USB | ||

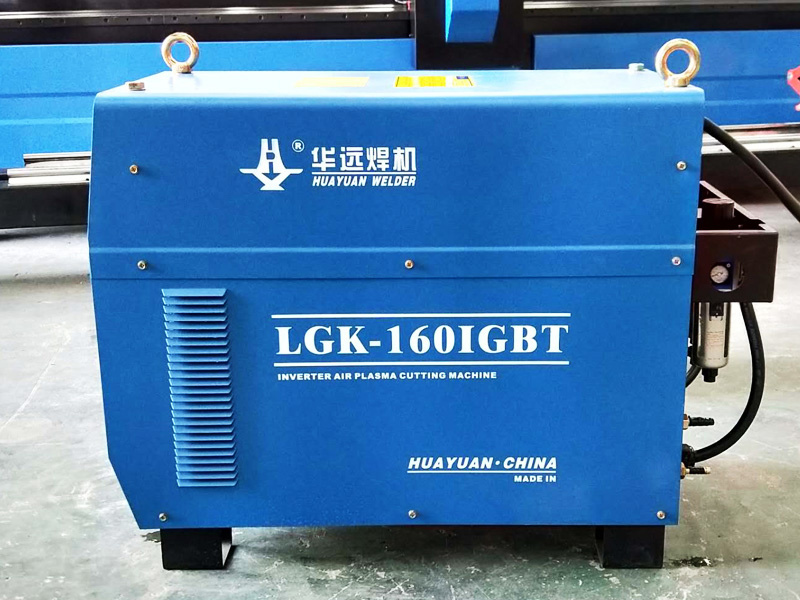

4 | Generador de plasma | Huayuan China | ||
5 | Antorcha de plasma | Blackwolf | ||
6 | Sistema eléctrico | Schneider Electric de Alemania | ||

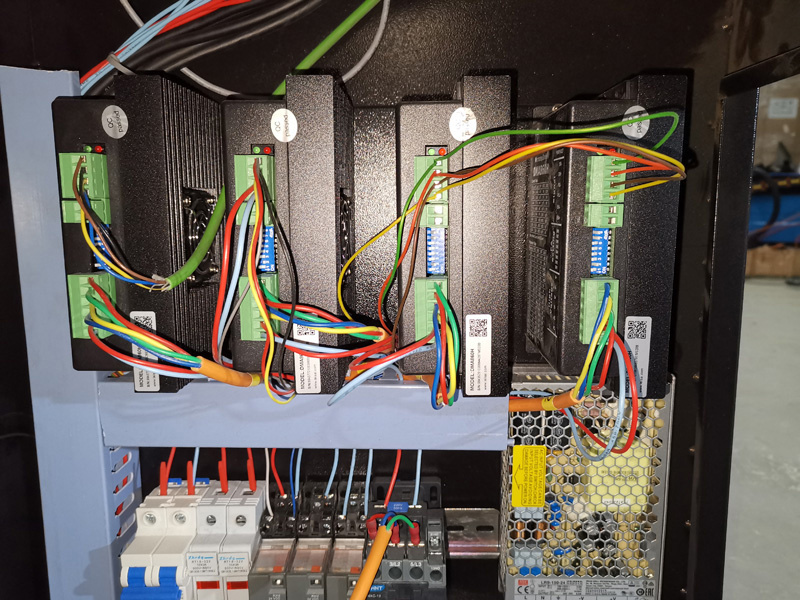

7 | Motor para el sistema de accionamiento | Motor paso a paso y controladores Siemens | ||

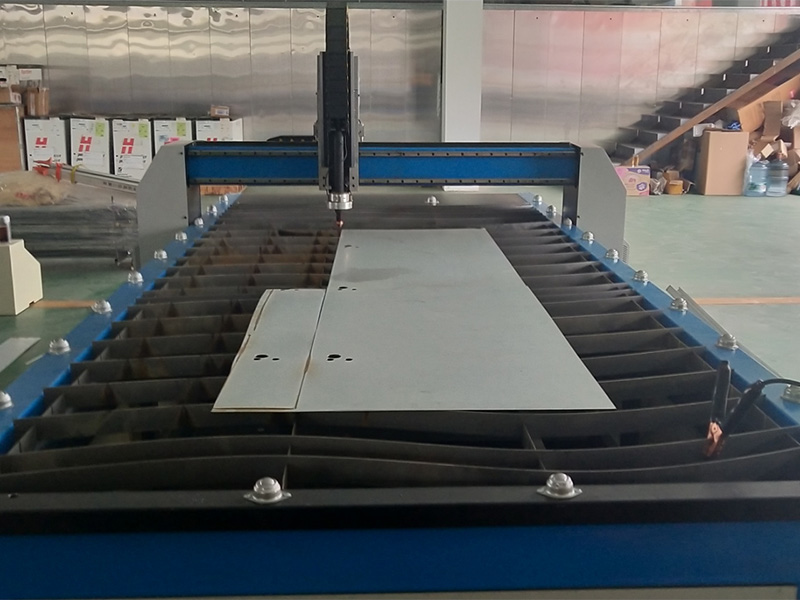

8 | Tipo de mesa | Mesa de dientes de sierra | ||

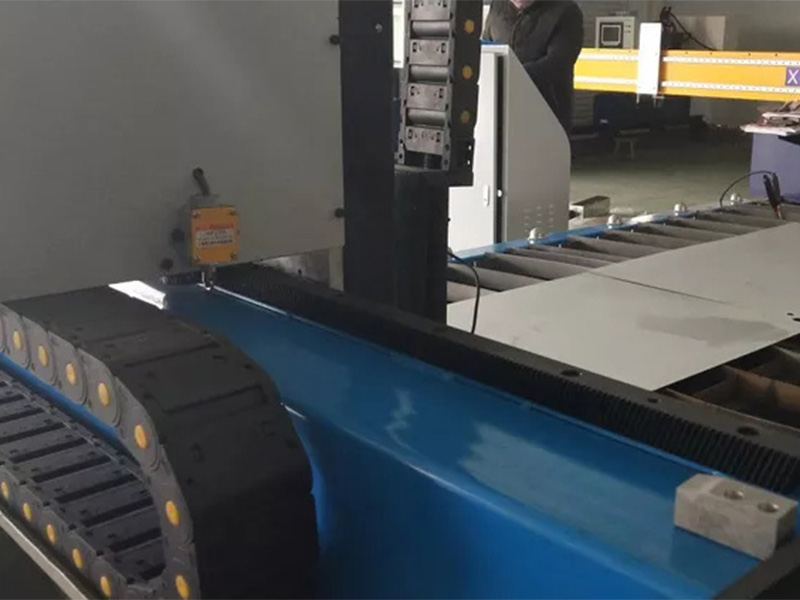

9 | Sistema de transmisión | Cremallera y piñón y guías lineales para X/Y/Z | ||
10 | Modo de arco | Arco sin contacto, regulador de presión del arco | ||
11 | Modo de control de altura de la antorcha (THC) | THC automático de alta sensibilidad | ||
12 | Tipo de gas necesario | Aire | ||
13 | Modo de movimiento de la antorcha de corte flotante | Prueba automática y neumática | ||
14 | Generador de plasma | Hypertherm USA | Opcional | |
15 | Sistema de servodrive | Panasonic Japan | ||
16 | Dispositivo de corte de tubos | Fabricado por JUGAO | ||
17 | Dispositivo de corte por llama | Fabricado por JUGAO | ||
18 | Dispositivo de marcado | Fabricado por JUGAO | ||
19 | Dispositivo de perforación | Fabricado por JUGAO | ||
20 | Mesa de agua | Fabricado por JUGAO | ||
21 | Norma de seguridad | CE CSA NR-12 OSHA | ||
REPUESTOS Y HERRAMIENTAS ESPECIALES
Accesorio | ||||
1 | GB801-2011 | Perno M16X500 | Pieza | 4 |
2 | GB7160-2016 | Tuercas M16 | Pieza | 4 |
3 | GB98-2015 | Herramientas inflables | Pieza | 1 |
4 | GB610-2014 | Llave de la caja eléctrica | Pieza | 1 |
5 | GB766-2018 | Llave de alimentación de la caja de pulsadores | Pieza | 2 |
Repuestos | ||||
6 | GB689-2018 | capuchón de protección | Pieza | 5 |
7 | Software de anidado | FASTCAM | Pieza | 1 |
8 | GB638-2018 | boquilla | Pieza | 5 |
9 | GB674-2022 | electrodo | Pieza | 5 |
LISTA DE DOCUMENTOS ADJUNTOS:
Documento | |||
1 | Manual de operación | Copiar | 1 |
2 | Certificado CE | Copiar | 1 |
3 | Lista de embalaje/Factura comercial (Certificado de origen) | Copiar | 1 |
4 | Inspección aprobada | Copiar | 1 |
PIEZA OPCIONAL

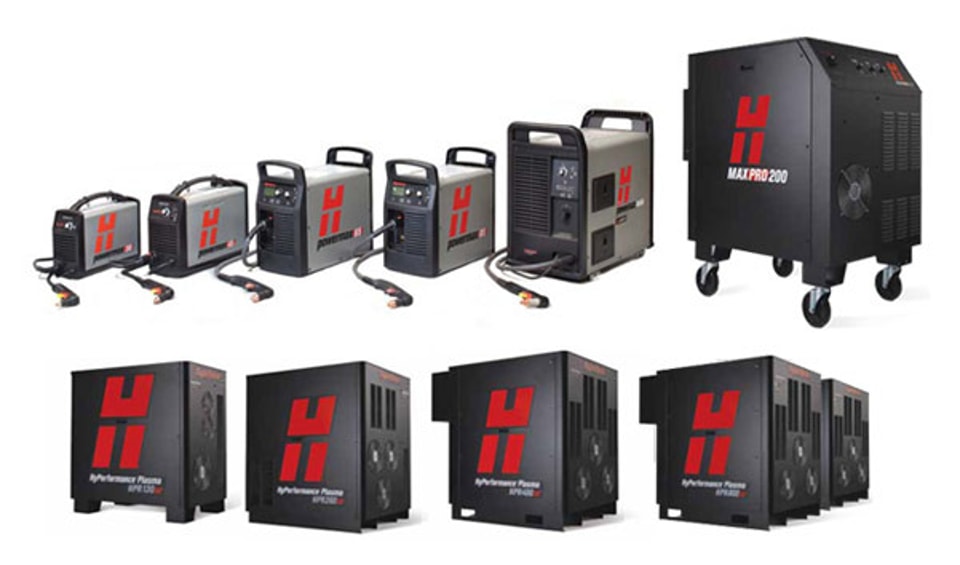

Generador de plasma

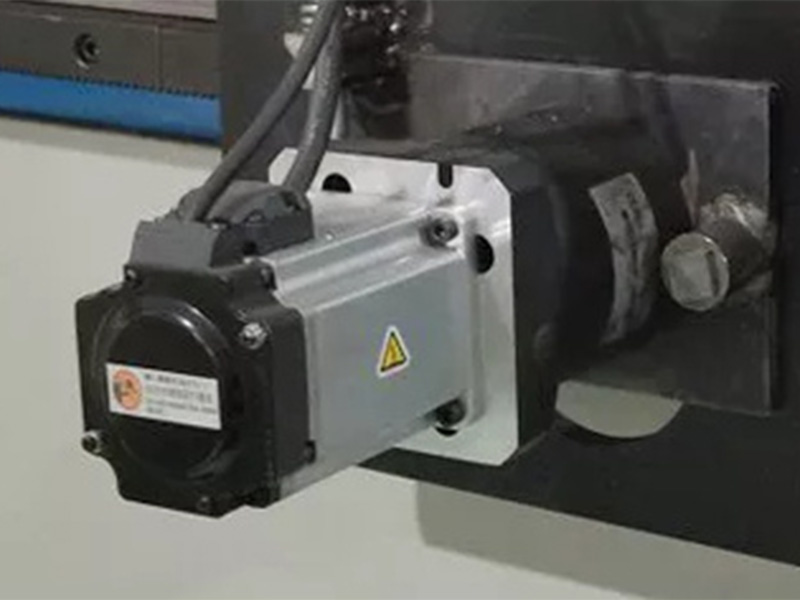

- Sistema de accionamiento servo

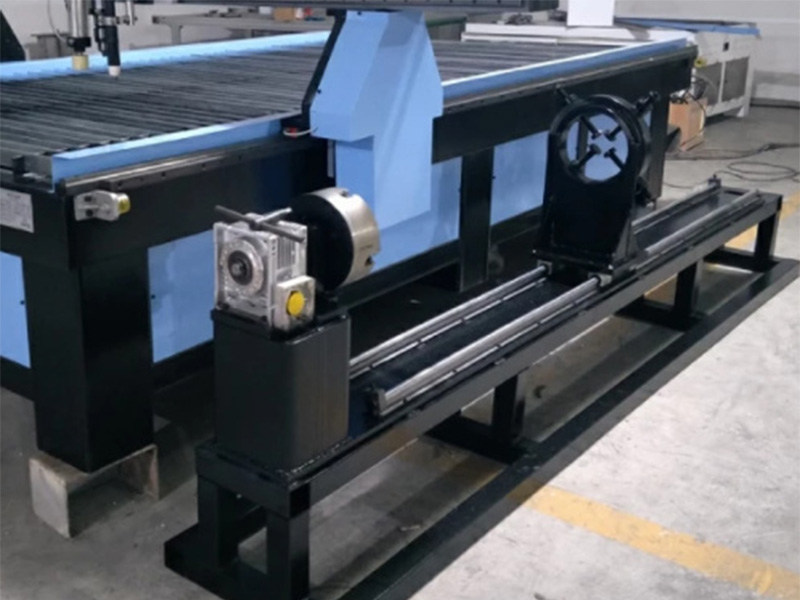

- Dispositivo de corte de tubos

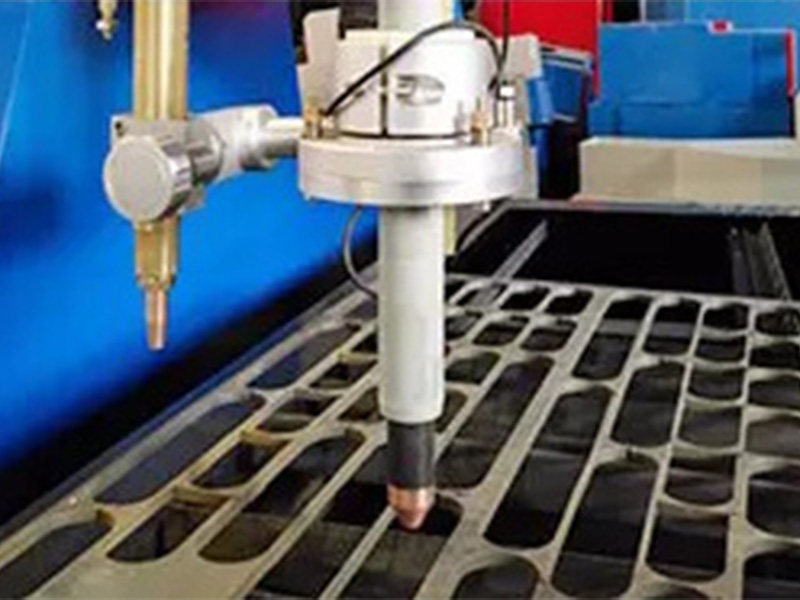

- Dispositivo de corte por llama

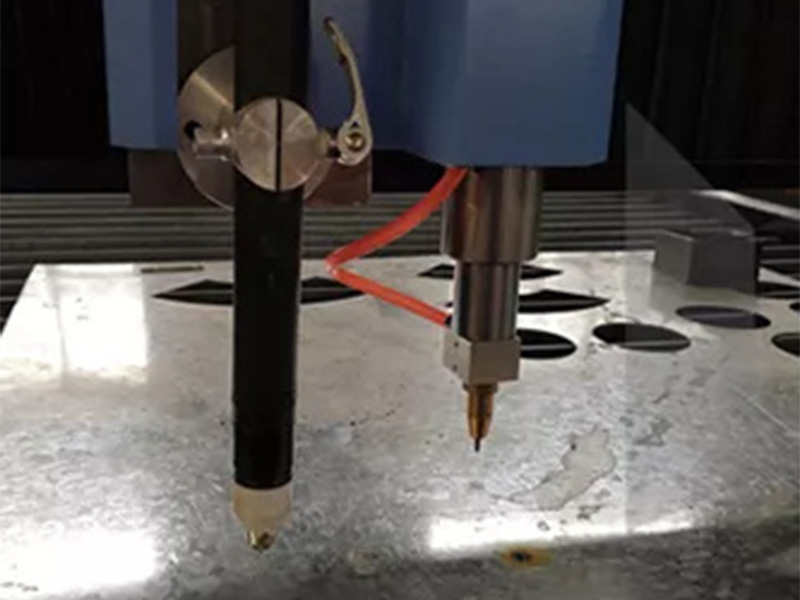

- Dispositivo de marcado
- Dispositivo de perforación
- Mesa de agua

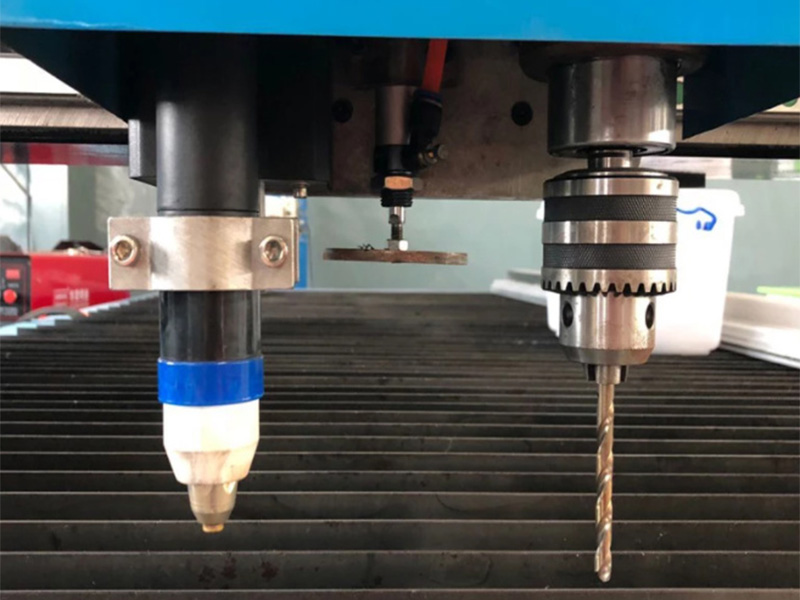

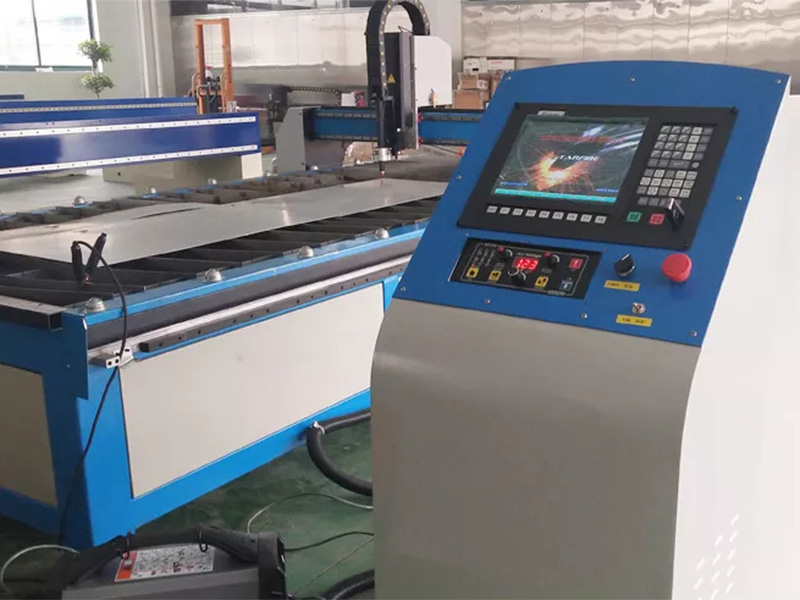

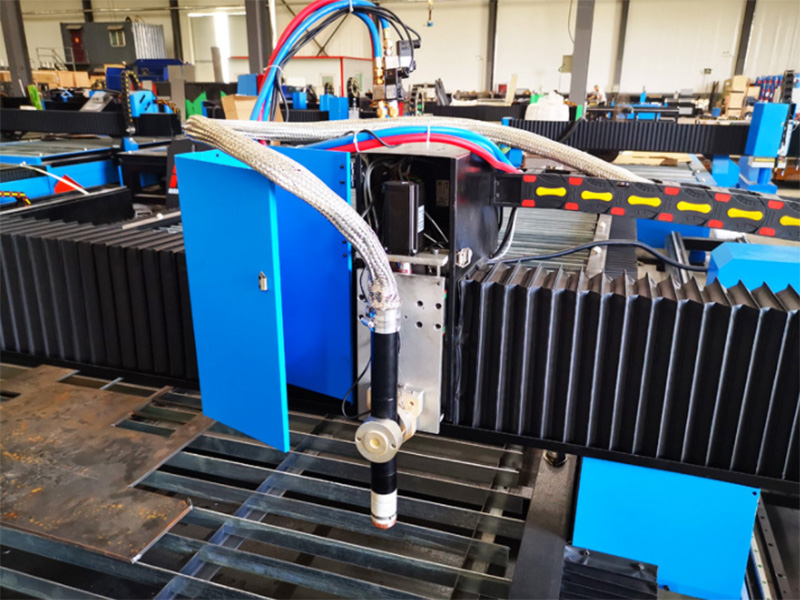

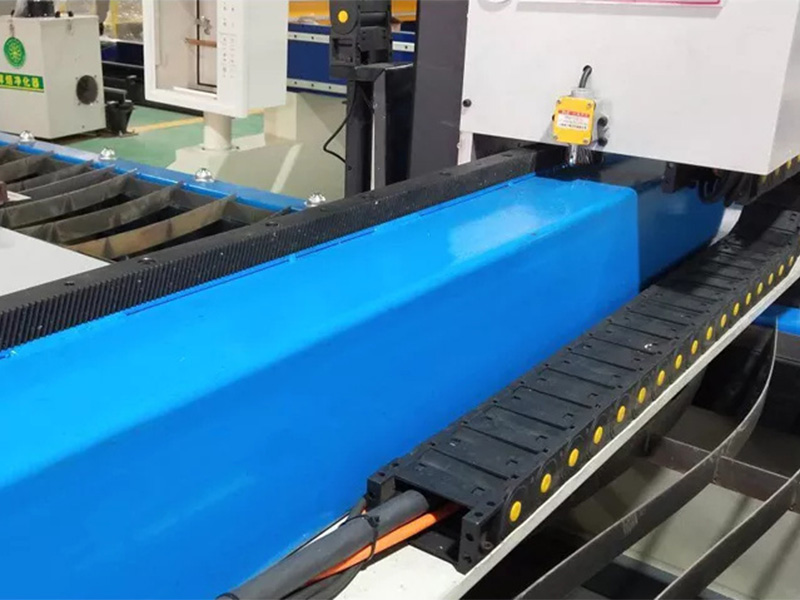

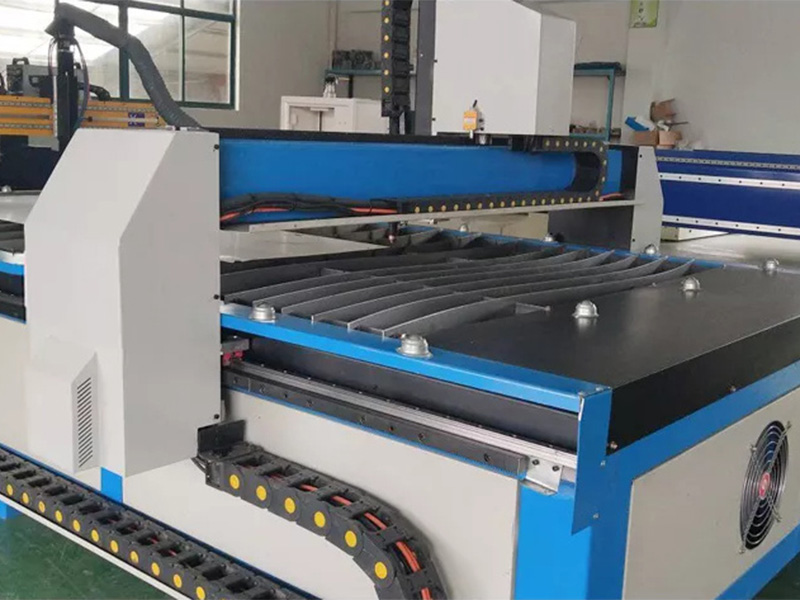

EXHIBICIÓN DE PRODUCTOS

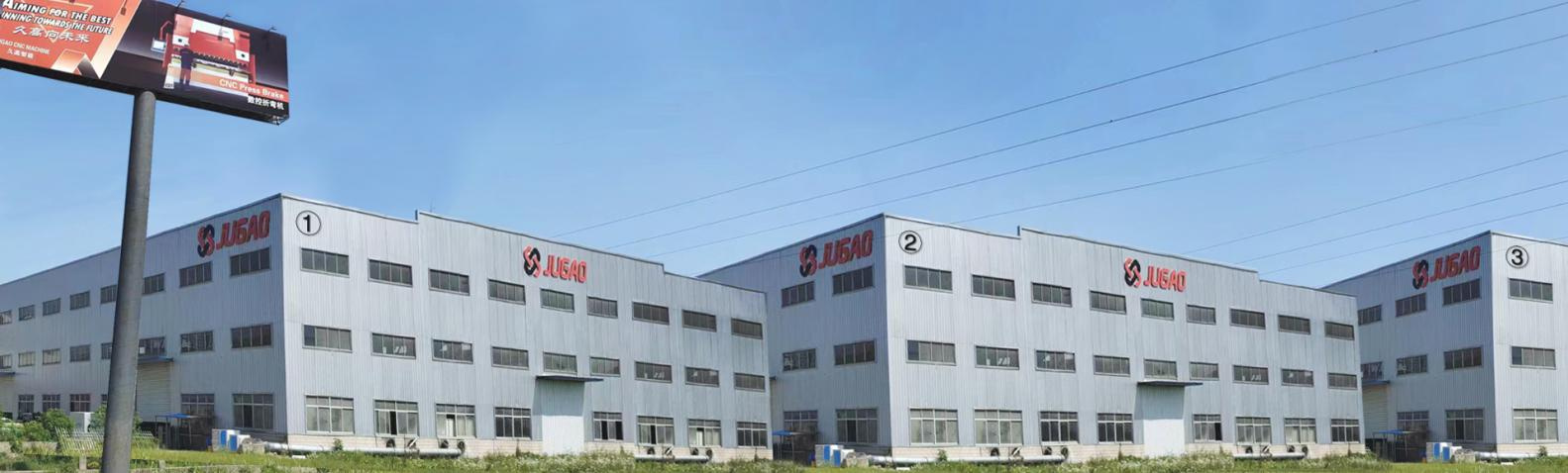

Fotos de fábrica
Opiniones de clientes

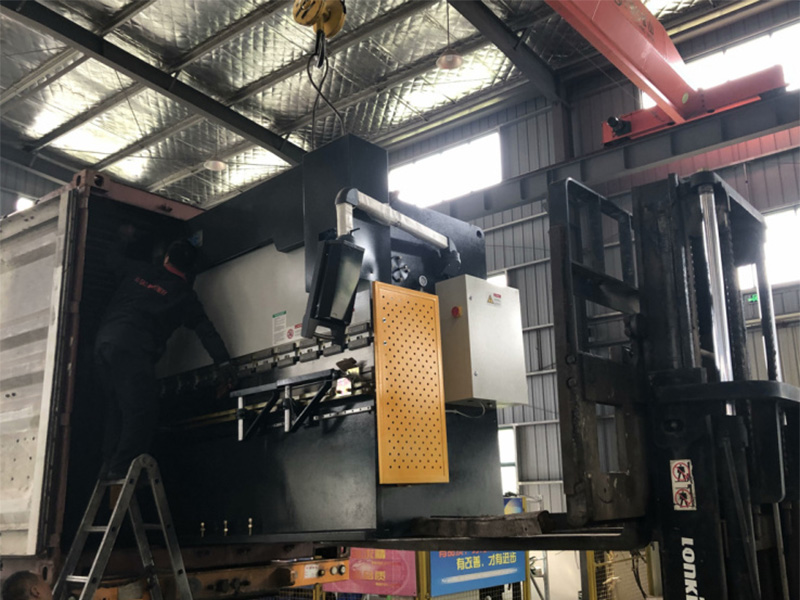

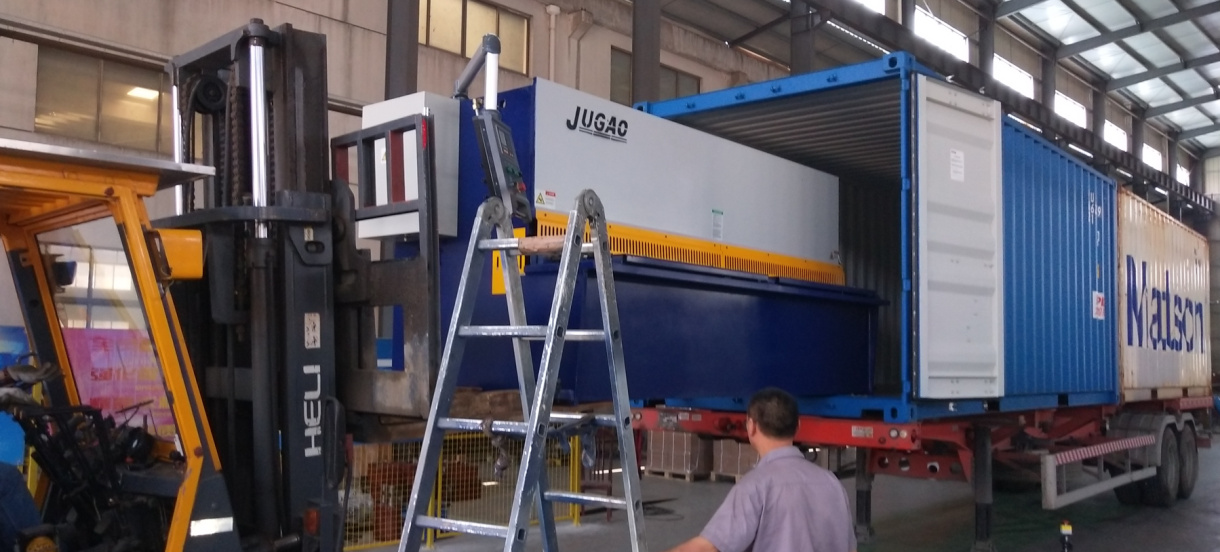

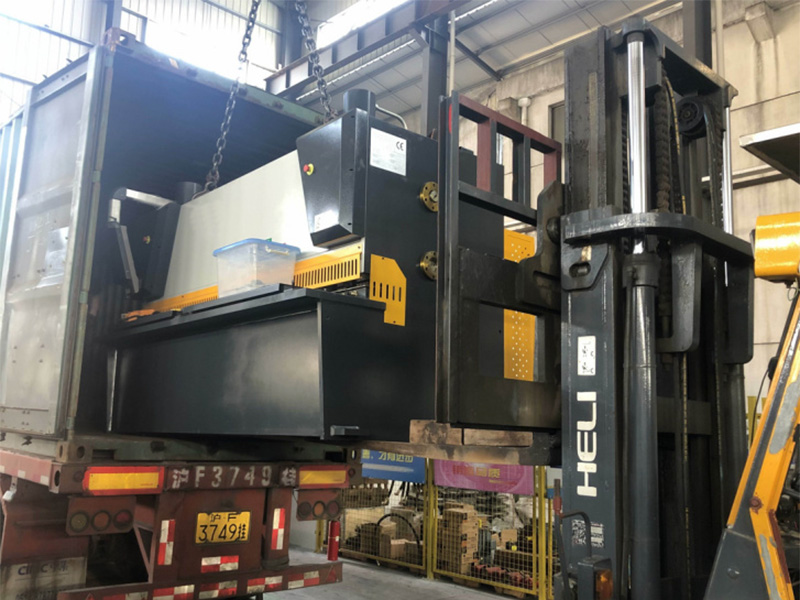

Envío:
