Máquina dobladora de perfiles hidráulicos W24S-16

Máquina dobladora de perfiles hidráulicos W24S-16

info@ntjugao.com

Teléfono: 008613222111178

Whatsapp: +8613222111178

Máquina dobladora de perfiles hidráulicos W24S-16
Máquina dobladora de perfiles hidráulicos W24S-16
descripción1
Cierre de cremallera Pulóveres atléticos de 1/4 de cremallera para hombres. Tejido elástico, ligero y de secado rápido para un rendimiento superior. AJUSTE REGULAR - Tallas estándar de EE. UU. Un ajuste atlético que se ajusta al cuerpo para una amplia gama de movimientos, diseñado para un rendimiento óptimo y comodidad durante todo el día. CARACTERÍSTICAS - Cierre de cremallera de cuarto de longitud; Agujeros para los pulgares en las mangas largas para mantenerlas en su lugar durante el entrenamiento
Descripción del producto

Principales características estructurales

1. Los rodillos están endurecidos y fabricados con acero de alta calidad.

2. Los ejes de transmisión están endurecidos y rectificados con soporte de rodamientos de rodillos cónicos dobles.

3. La máquina se puede configurar en posición de trabajo horizontal o vertical.

4. Rodillos guía de ángulo lateral hidráulicos, rodillos de formación hidráulicos de doble pellizco.

5. Guías laterales ajustables dobles. Los rodillos son accionados mediante 3 motores hidráulicos separados. Los rodillos inferiores son hidráulicos y se pueden mover hacia arriba y hacia abajo.

6. Pre-curvado perfectamente completo, enrollado, calibrado de rollos.

7. Tres rodillos están motorizados. Principio de funcionamiento: dos rodillos inferiores como rodillo de conducción principal, transmisión triple engranada, pantalla de cristal líquido de desplazamiento con precisión +_0.1mm.

Aplicación

Puede procesar varios perfiles de metal, como acero angular, acero plano, acero redondo y otros perfiles de sección transversal.

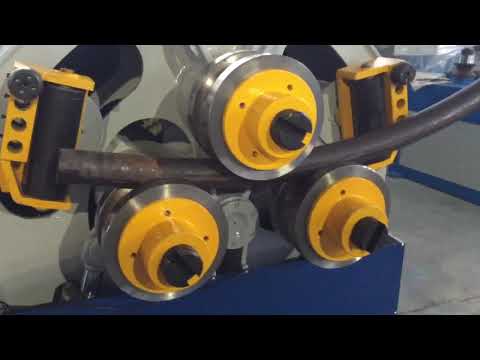

Muestra de espectáculo

Parámetro técnico

NO.

Nombre

DATOS

UNIDAD

OBSERVACIONES

1

Diámetro del eje superior

80

mm

2

Diámetro de los ejes inferiores

70

mm

3

Diámetros de los rodillos

245

mm

4

Velocidad de trabajo

6

m/min

5

Motor principal

4

KW

6

Presión máxima de trabajo del sistema hidráulico

25

MPa

7

Dimensión de la máquina

Longitud

1500

Mm

Ancho

1000

Mm

Altura

1400

Mm

8

Peso

2000

Kg

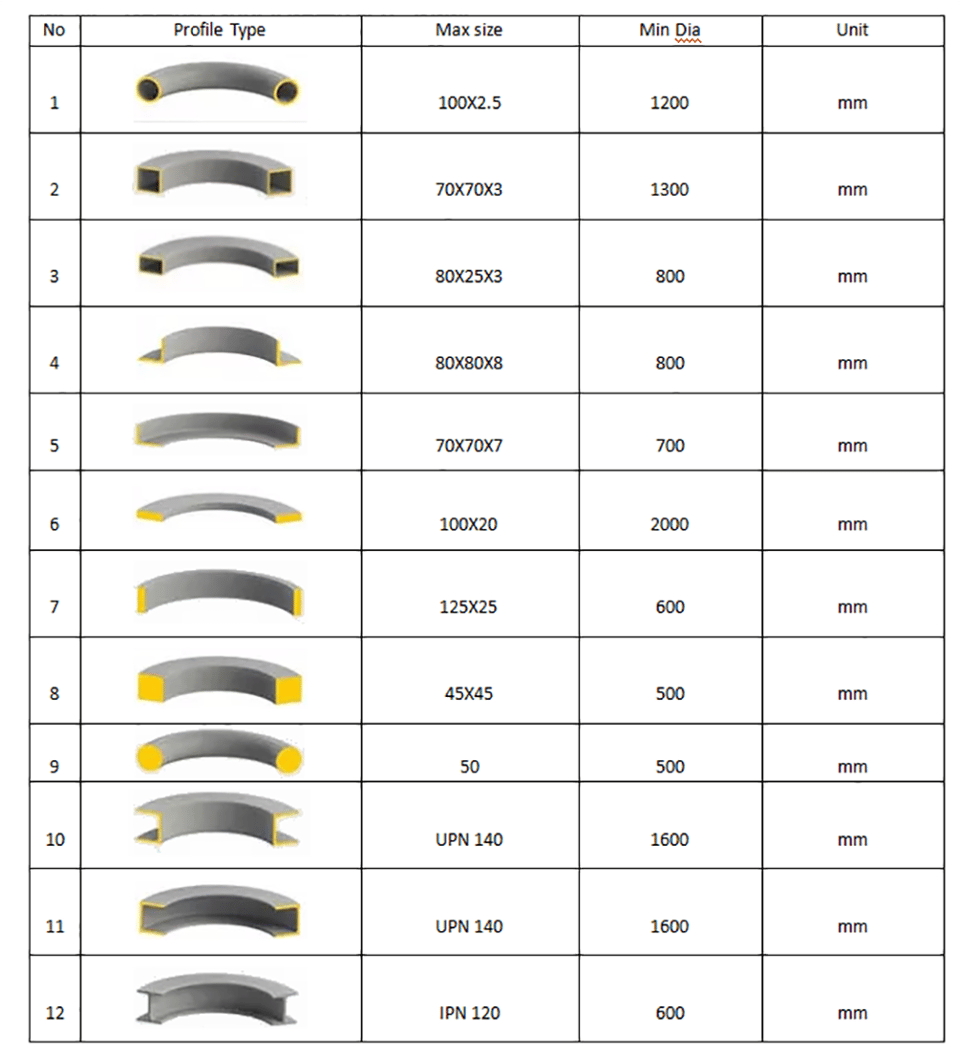

Capacidad

Lista de marcas de accesorios

No.

Nombre

Modelo/Fabricante

Otro

Configuración

1

Controlador CNC

þ Siemens

Estándar

2

PLC

Omron Japón

3

Eléctricos

Schneider Electric Alemania

Interruptor de viaje y interruptor de límite

4

Motor hidráulico

Motor Siemens

5

Motor principal

Motor Siemens

6

Interruptor de pedal

Corea del Sur KACON

7

Sistema hidráulico

Bosch Rexroth Alemania

8

Bomba de aceite

SUNNY EE. UU.

9

Rodamiento

WFD China

10

Anillo de sellado

PARKER-América

11

Conector de tubo de aceite

Conector de carcasa

12

Rodillo de trabajo

Acero de aleación 42CrMo

13

Transductor

OMRON Japón

14

Moldes de tubo redondo

Producido por JUGAO

Opcional

15

Advertencia de alta temperatura del aceite

þSí

16

Protección de alta presión de aceite

þSí

17

Protección de sobrecarga del motor

þSí

18

Protección contra fugas de electricidad

þSí

19

Relé de seguridad

þSí

20

Monitoreo y válvulas redundantes

þSí

21

Norma de seguridad

þCE    ¨CSA    þNR-12   ¨OSHA

REPUESTOS Y HERRAMIENTAS ESPECIALES

Accesorio

1

GB801-2011

Perno M16X500

Pieza

4

2

GB7160-2016

Tuercas M16

Pieza

4

3

GB610-2014

Llave de caja eléctrica

Pieza

1

4

GB568-2018

Pedal interruptor

Pieza

1

Piezas de repuesto

5

GB689-2018

Anillo de sellado tipo O

Pieza

17

6

GB638-2018

Anillo de sellado combinado

Pieza

16

LISTA DE DOCUMENTOS ADJUNTOS:

Documento

1

Manual de operación

Copia

1

2

Certificación CE

Copia

1

3

Lista de embalaje/Factura comercial (Certificación de origen)

Copia

1

4

Inspección calificada

Copia

1

PARTE DE OPCIÓN

  • Moldes de tubo redondo

DETALLES DEL PRODUCTO

FLUJO DE PRODUCCIÓN

ENVÍO

COOPERACIÓN GLOBAL

GARANTÍA:

3 AÑOS
