Perfiladora hidráulica de perfiles W24Y-6
Perfiladora hidráulica de perfiles W24Y-6

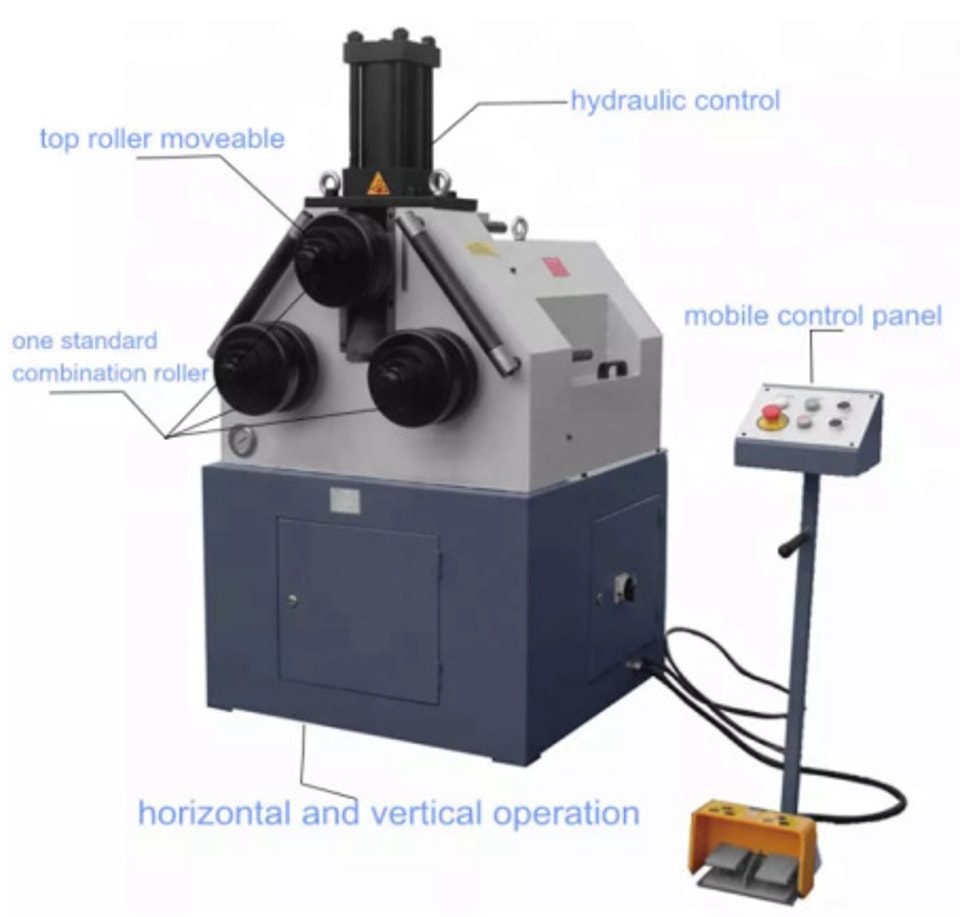

Características estructurales principales
1. Los rodillos inferiores se mueven por motor y los rodillos superiores mediante un sistema hidráulico.
2. La máquina puede obtener perfiles de mejor calidad cambiando la distancia entre los rodillos.
3. La máquina cuenta con estructura de acero de alta calidad, eje endurecido y rodillos estándar endurecidos.
4. La máquina puede fabricarse en tipo horizontal y vertical.
5. El interruptor de pedal es de encendido y apagado, fácil de operar.
6. La máquina se adapta a la producción media y en masa; la velocidad es rápida y la eficiencia es alta.
Aplicación
Puede procesar diversos perfiles metálicos, como acero angular, acero plano, acero redondo y otros perfiles de sección transversal.
Muestra de referencia
Parámetros técnicos
N.º | Nombre | DATOS | UNIDAD | OBSERVACIONES | |
1 | Diámetro del rodillo | 65 | mm |
| |
2 | Velocidad de laminado | 9 | m/min |
| |
3 | Motor principal | 2.2 | kW |
| |
4 | Presión máxima de trabajo del sistema hidráulico | 25 | MPa |
| |
5 | Dimensión total | Longitud | 1300 | mm |
|
Ancho | 1200 | mm |
| ||
Altura | 1800 | mm |
| ||
6 | Peso | 1000 | kg | ||

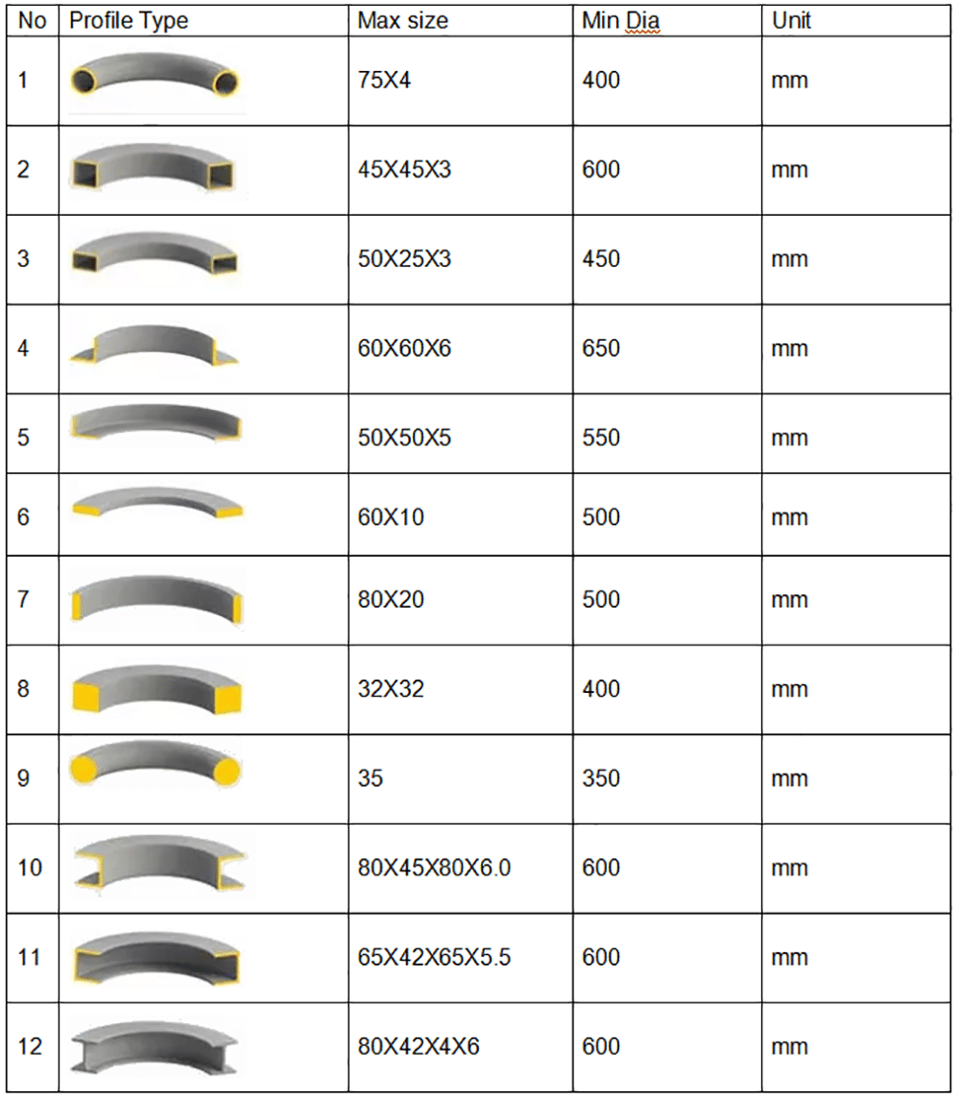

Capacidad
Lista de marcas de accesorios
N.º | Nombre | Modelo/Fabricante | Otros | Configuración |
1 | Controlador | Botón | Estándar | |
2 | Sistema eléctrico | Schneider Electric de Alemania | Interruptor de recorrido e interruptor de límite | |
3 | Motor principal | Motor Siemens | ||
4 | Interruptor de pedal | KACON, Corea del Sur | ||
5 | Sistema hidráulico | Bosch Rexroth Alemania | ||
6 | Bomba de aceite | SUNNY, EE. UU. | ||
7 | Anillo de sellado | PARKER-América | ||
8 | Conector de tubería de aceite | Conector de carcasa | ||
9 | Rodillo de trabajo | Acero aleado 42CrMo | ||
10 | Transductor | OMRON Japón | ||
11 | Moldes para tubos redondos | Fabricado por JUGAO | Opcional | |
12 | Norma de seguridad | √ CE CSA √ NR-12 OSHA | ||
REPUESTOS Y HERRAMIENTAS ESPECIALES
Accesorio | ||||
1 | GB801-2011 | Perno M16X500 | Pieza | 4 |
2 | GB7160-2016 | Tuercas M16 | Pieza | 4 |
3 | GB610-2014 | Llave de la caja eléctrica | Pieza | 1 |
4 | GB568-2018 | Interruptor de pie | Pieza | 1 |
Repuestos | ||||
5 | GB689-2018 | Anillo de sellado tipo O | Pieza | 17 |
6 | GB638-2018 | Anillo de sellado combinado | Pieza | 16 |
LISTA DE DOCUMENTOS ADJUNTOS:
Documento | |||
1 | Manual de operación | Copiar | 1 |
2 | Certificado CE | Copiar | 1 |
3 | Lista de embalaje/Factura comercial (Certificado de origen) | Copiar | 1 |
4 | Inspección aprobada | Copiar | 1 |
PIEZA OPCIONAL
- Moldes para tubos redondos

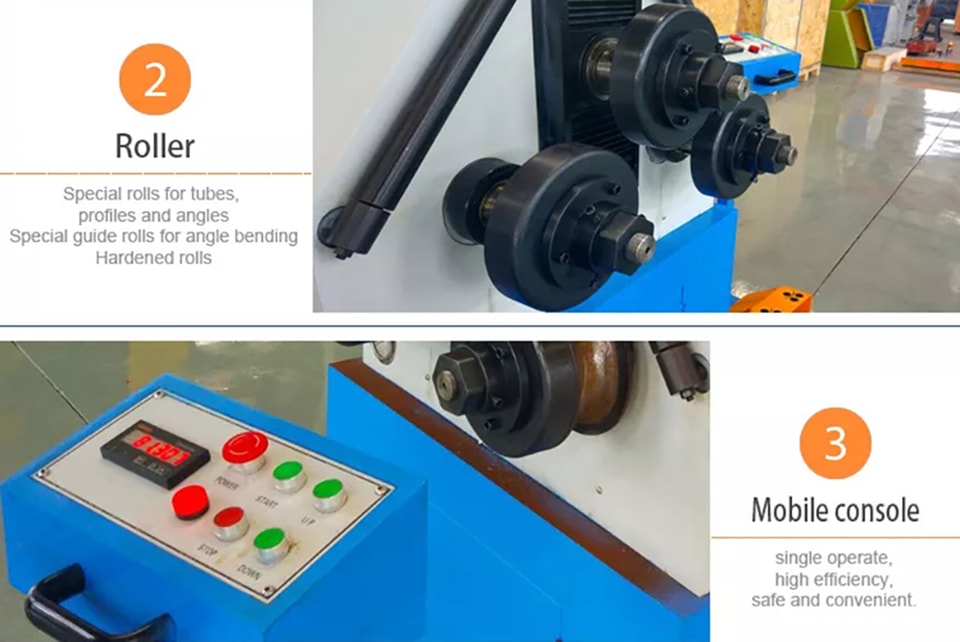

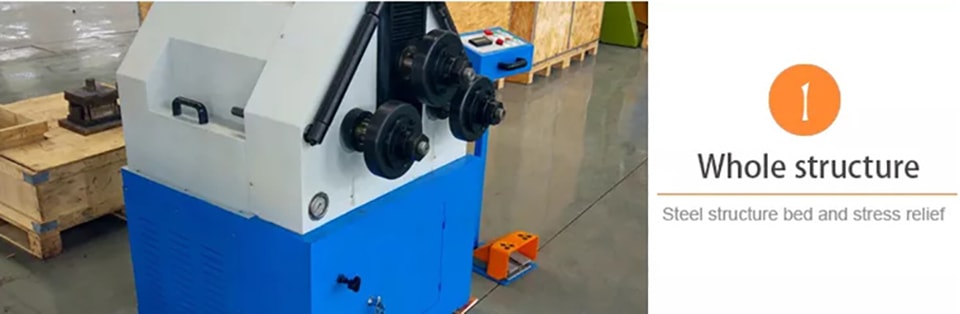

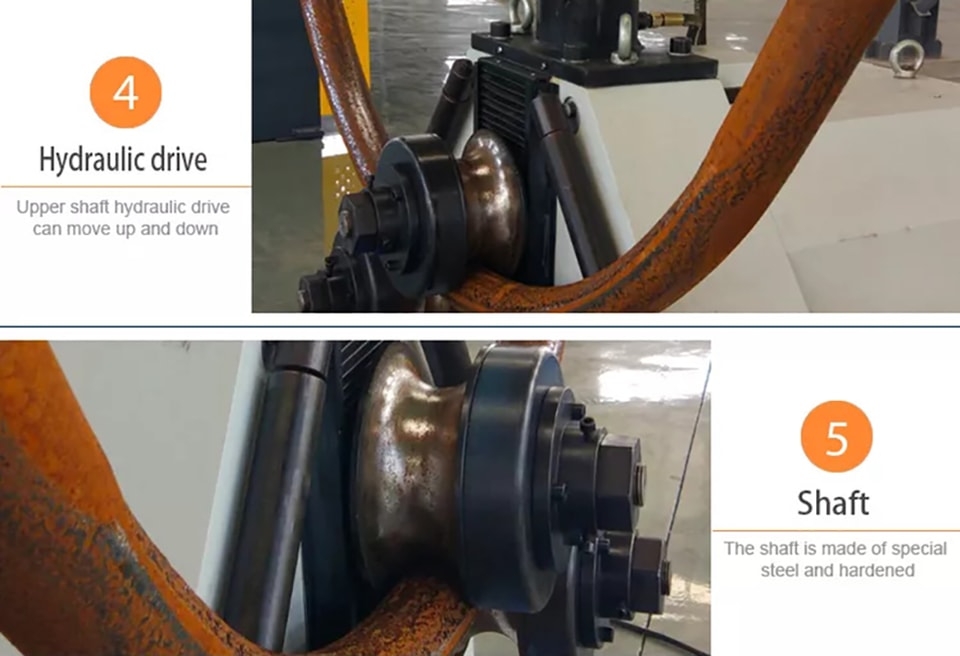

DETALLES DEL PRODUCTO
EXHIBICIÓN DE PRODUCTOS
PROCESO DE PRODUCCIÓN
ENVÍO
COOPERACIÓN GLOBAL
GARANTÍA:
3 AÑOS
