Guía de usuario de la plegadora de chapa de 3 rodillos

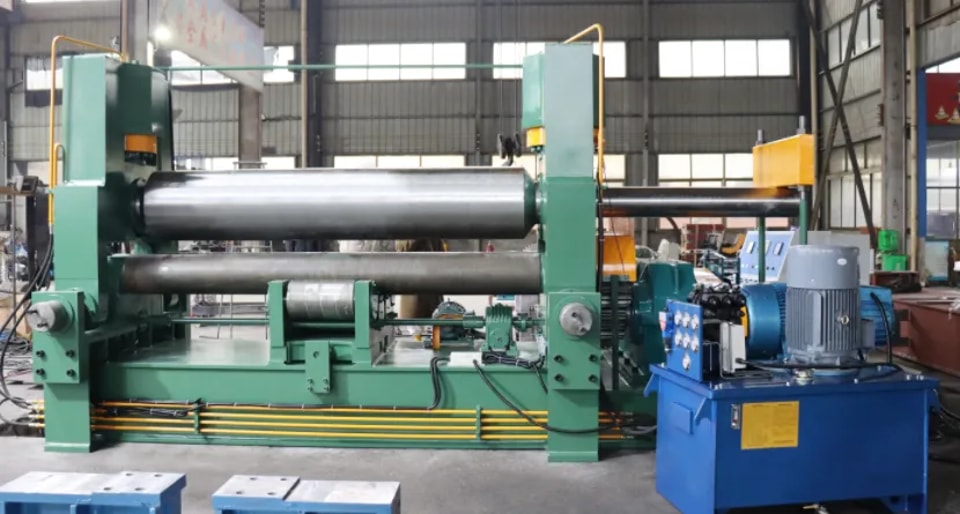

Cilindradora de 3 rodillos Las máquinas dobladoras son equipos muy comunes en la conformación de chapa metálica, utilizados principalmente para laminar láminas planas en formas cilíndricas, curvas y cónicas. Se emplean ampliamente en sectores como recipientes a presión, torres de aerogeneradores, chimeneas, tuberías, equipos de ventilación, estructuras de acero y fabricación de maquinaria. Su valor principal no reside solo en “laminar placas”, sino también en completar el proceso de conformación de manera eficiente y estable, garantizando la redondez, la rectitud, la precisión de extremo a extremo y la calidad superficial.

Esta guía ofrece una explicación sistemática desde múltiples aspectos, incluidos la identificación del equipo, las comprobaciones previas al arranque, la operación real, el control del proceso, el manejo de distintos materiales, el mantenimiento, la resolución de problemas y las precauciones de seguridad.

1. Resumen del equipo

Las cilindradoras de tres rodillos son equipos clave utilizados para laminar láminas metálicas en piezas cilíndricas, arqueadas o cónicas.

Se utilizan ampliamente en:

Estructuras de acero (cilindros, tubos)

Recipientes a presión

Torres de aerogeneradores

Construcción naval

Equipos petroquímicos

Tipos comunes:

Simétrico (tres rodillos simétricos)

Asimétrico (tres rodillos asimétricos)

Tipo universal con rodillo superior (el más común)

2. Principio de funcionamiento de una roladora de tres rodillos

Principio básico: tres puntos forman un círculo.

Rodillo superior: rodillo motriz (gira)

Rodillo inferior/rodillo lateral: ajusta la posición para formar el radio de curvatura.

Bajo la acción de los tres rodillos, la chapa metálica delgada sufre una deformación plástica continua, formando gradualmente una forma de arco.

La roladora de tres rodillos aplica una fuerza de flexión continua sobre la chapa metálica a través de los ejes de los rodillos, haciendo que la chapa sufra gradualmente deformación plástica. A medida que la chapa pasa repetidamente entre los ejes de los rodillos, las fibras externas se estiran y las fibras internas se comprimen, formando al final la curvatura deseada.

1) Roladora simétrica de tres rodillos:

l El rodillo superior está situado en el centro y los rodillos inferiores a ambos lados.

l Estructura simple y precio relativamente bajo.

l Adecuada para el laminado general de cilindros.

l Baja capacidad de precurvado en los extremos, por lo general requiere pestañado.

2) Roladora asimétrica de tres rodillos:

l Las posiciones de los rodillos superior e inferior no son completamente simétricas.

l Por lo general ofrece un mejor efecto de precurvado.

l Adecuada para aplicaciones que requieren alta precisión de conformado.

3) Roladora hidráulica o CNC de tres rodillos:

l Funcionamiento más estable y control más preciso.

l Permite ajuste programado, memoria de parámetros y posicionamiento automático.

l Más adecuada para producción por lotes y de precisión.

3. Estructura de la roladora de tres rodillos

1) Sistema mecánico

l Rodillo superior: accionamiento principal

l Rodillo inferior: soporte

l Rodillos laterales: ajuste de curvatura

l Bastidor inclinado: descarga

l Bastidor: carga portante general

2) Sistema hidráulico

l Cilindro hidráulico: acciona los rodillos laterales/rodillos inferiores

l Estación hidráulica

l Válvula de control de presión

3) Sistema de control eléctrico

l Sistema PLC/CNC

l Panel de operación: manual/automático

l Codificador: detección de posición

4. Instrucciones previas al uso

Antes de la operación formal, los operadores deben tener claro al menos lo siguiente:

1) Parámetros de la chapa

Debe confirmarse:

² Tipo de material: acero al carbono, acero inoxidable, chapa de aluminio, chapa galvanizada, etc.

² Espesor de la chapa

² Ancho de la chapa

² Longitud de la chapa

² Límite elástico del material

² Independientemente del recocido o del tratamiento de revestimiento superficial

² Ya sea cónico, elíptico u otras formas especiales

2) Capacidad nominal del equipo

No se fije solo en el «espesor máximo»; también considere:

² ¿Con qué resistencia del material puede alcanzarse la capacidad máxima de laminado?

² ¿Para qué ancho de chapa es aplicable la capacidad máxima de laminado?

² Diámetro mínimo laminable

² ¿Se permite el laminado en frío?

² Aplicable a extremos precurvados

Muchos usuarios encuentran problemas no por daños en el equipo, sino porque se utiliza fuera de las especificaciones.

Por ejemplo:

Incluso con el mismo espesor de chapa de acero de 10 mm, la dificultad de laminado de una chapa de acero Q235 y de una chapa de acero de alta resistencia es radicalmente diferente. El acero inoxidable tiene una mayor resiliencia que el acero al carbono ordinario. Aunque la chapa de aluminio es más blanda, es propensa a rayaduras superficiales.

3) Requisitos de conformado

Antes de poner en marcha la máquina, debe aclararse lo siguiente:

² ¿Cuál es el diámetro del producto terminado?

² ¿Es un círculo completo o un arco parcial?

² ¿Hay que soldar a tope los dos extremos?

² ¿Se requiere un grado muy alto de redondez?

² ¿Se permite un ligero error elíptico?

² ¿Se requiere un corte cónico?

5. Lista de verificación previa al arranque

Este paso es crucial. Muchas averías del equipo y accidentes de seguridad se deben a una revisión insuficiente antes de la energización.

1) Inspección del sistema mecánico

² Inspeccione la superficie de cada rodillo en busca de abolladuras, grietas, escoria de soldadura y rebabas evidentes.

² Compruebe que los ejes de los rodillos giren libremente, sin atascarse.

² Compruebe que el bastidor y los pernos de anclaje no estén flojos.

² Compruebe que todos los pernos de fijación estén bien apretados.

² Compruebe que las guías, correderas, husillos de avance y el mecanismo de elevación estén correctamente lubricados.

2) Inspección del sistema hidráulico

² Compruebe que el nivel de aceite hidráulico sea normal.

² Compruebe si el aceite está negro, emulsionado o contiene impurezas.

² Compruebe si hay fugas en las líneas hidráulicas, uniones y cilindros.

² Compruebe si la bomba de aceite emite ruidos anormales.

² Compruebe que la presión sea estable.

² Compruebe que la temperatura del aceite esté dentro de un rango razonable.

3) Inspección del sistema eléctrico

² Compruebe si la tensión de alimentación es estable.

² Compruebe si el botón de parada de emergencia funciona correctamente.

² Compruebe si los movimientos de avance y retroceso, elevación y ajuste son normales.

² Compruebe el interior del armario de control en busca de polvo, humedad o marcas de quemaduras.

² Compruebe si todos los interruptores de límite y sensores funcionan correctamente.

4) Inspección de los dispositivos de seguridad

² Compruebe si el botón de parada de emergencia responde con sensibilidad.

² Compruebe si la cubierta protectora está intacta.

² Compruebe si el pedal es fiable.

² Compruebe si los pulsadores bimanuales son utilizables.

² Compruebe si hay objetos extraños cerca de los rodillos superior e inferior.

² Compruebe si el área de trabajo está limpia.

6. Procedimientos de operación (pasos estándar)

A continuación se presenta la secuencia generalmente aceptada de las operaciones de laminado de chapa. La secuencia de operación puede variar ligeramente según el modelo del equipo, pero los principios básicos siguen siendo los mismos.

Paso 1: Poner en marcha el equipo

² Conecte la alimentación principal.

² Compruebe que el sistema de control se encienda correctamente.

Realice una prueba en vacío a baja velocidad para confirmar:

² La elevación del rodillo superior es normal.

² El ajuste del rodillo lateral es normal.

² La rotación del rodillo inferior es normal.

² La rotación hacia adelante y hacia atrás es normal.

² La función de parada de emergencia es efectiva.

Paso 2: Seleccionar las posiciones adecuadas de los rodillos

Ajuste las posiciones de los rodillos superior e inferior según el espesor de la chapa y el diámetro objetivo.

Los principios son los siguientes:

² Cuanto más gruesa sea la chapa, mayor será normalmente la abertura inicial requerida.

² Cuanto menor sea el diámetro objetivo, mayor será el ángulo de curvado.

² Cuando se requiere precurvado, las posiciones de los rodillos y los extremos de la chapa deben coincidir correctamente.

Los métodos de posicionamiento difieren entre equipos simétricos y asimétricos. Siga las instrucciones de operación del equipo.

Paso 3: Colocación y posicionamiento del material

² Introduzca la chapa suavemente en el equipo.

² Asegúrese de que el borde de la chapa esté paralelo al rodillo.

² Alinee la línea central de la chapa con la línea central del equipo.

² Si utiliza un dispositivo guía, ajuste primero su posición.

² Evite que la chapa entre en ángulo para prevenir la “desviación” o el “laminado torcido”.

Paso 4: Precurvado antes del enrollado

Este es un paso crucial. Al enrollar la chapa, los extremos por lo general no se curvan de forma natural hasta la posición correcta, dejando “bordes rectos”. Por ello, normalmente es necesario precurvar ambos extremos.

Punto de precurvado:

² Primero, presione el extremo de la chapa hasta el ángulo de curvado adecuado.

² Minimice los bordes rectos en los extremos de la chapa.

² La profundidad de precurvado debe coincidir con el diámetro objetivo.

² El ángulo de precurvado en ambos extremos debe ser lo más uniforme posible. De lo contrario, el borde terminado quedará desalineado u ovalado.

Paso 5: Laminado formal

² Inicie la rotación de los rodillos.

² Presione o ajuste lentamente los rodillos laterales.

² Observe el estado de laminado de la chapa.

² Si es necesario, haga avanzar y retroceder varias veces.

² Aproximarse gradualmente al radio objetivo, en lugar de llevarlo a la posición correcta de una sola vez.

Paso 6: Corrección y redondeo

² Después de laminar hasta acercarse al tamaño objetivo, es necesario un ajuste fino:

² Compruebe si el diámetro cumple con los requisitos.

² Compruebe si la abertura de la junta es uniforme.

² Compruebe si la redondez es uniforme.

² Compruebe si los bordes de la chapa están desalineados.

² Realice un redondeo secundario si es necesario.

Paso 7: Descarga

² Confirme que los rodillos se hayan detenido.

² Libere la presión.

² Retire la pieza de trabajo con una grúa o con ayuda manual.

² Las piezas de gran tamaño deben izarse con el equipo de elevación adecuado o con bastidores de soporte.

² Está estrictamente prohibido introducir las manos en el espacio entre rodillos para retirar el material a la fuerza.

7. Técnicas básicas de operación de la roladora de chapa de tres rodillos

La clave para utilizar eficazmente una roladora de chapa de tres rodillos no está solo en “poder enrollarla”, sino en el control del proceso.

1) Control del precurvado:

² Un precurvado insuficiente dejará bordes rectos evidentes.

² Un precurvado excesivo provocará deformación localizada, dificultará la formación de una forma redonda e incluso puede generar bordes ondulados.

² Empíricamente, debe hacerse un juicio integral en función del espesor del material, el límite elástico, el diámetro de los rodillos y la estructura del equipo.

En la mayoría de las condiciones de trabajo, el precurvado debe lograr los siguientes efectos:

² Los bordes rectos más cortos en ambos extremos

² Curvatura simétrica en ambos extremos

² Cantidad de precurvado estable y uniforme

2) Controlar el ángulo de alimentación

Cuando la chapa entra en el transportador de rodillos, debe mantenerse:

² Paralela a los rodillos

² Alineada con la línea central

² Sin deformación en la superficie de la chapa

² Sin inclinación en los bordes de la chapa

Si el ángulo de alimentación es incorrecto, el producto final suele presentar lo siguiente:

² Desviación de conicidad

² Un lado queda tenso y el otro flojo

² Cilindro torsionado

² Uniones irregulares

3) Conformado por etapas, evite el prensado rápido

Muchos principiantes suelen pulsar varios botones al mismo tiempo, lo que puede provocar fácilmente:

² Sobrecurvado local

² Arrugas en la superficie de la chapa

² Rayaduras en la superficie del material

² Aumento de la ovalidad del cilindro

El método correcto es:

² Primero, presione suavemente y observe la tendencia de curvado

² Profundice gradualmente la curvatura

² Compruebe el resultado después de cada ajuste

² El método de «múltiples ajustes pequeños» es más fiable

4) Prestar atención al retroceso elástico

² Los distintos materiales presentan diferentes niveles de retroceso elástico.

² El acero al carbono tiene un retroceso elástico relativamente pequeño.

² El acero inoxidable tiene un retroceso elástico mayor.

² El acero de alta resistencia presenta un retroceso elástico más pronunciado.

² Debido a las diferencias en las propiedades del material, la resiliencia de las aleaciones de aluminio varía considerablemente.

Por lo tanto, al laminar hasta el diámetro objetivo, no solo debe considerarse la dimensión instantánea, sino también el retroceso elástico tras la liberación de la presión, y puede ser necesaria una compensación por sobrelaminado.

5) Control de la calidad de la superficie

Si se requiere un alto acabado superficial, tenga en cuenta lo siguiente:

² ¿Está limpia la superficie del rodillo?

² ¿Hay escoria de soldadura o limaduras de hierro?

² ¿Hay partículas duras atrapadas entre la chapa y la superficie del rodillo?

² ¿Hay marcas de sujeción del material?

Para chapas de acero inoxidable o aluminio, lo mejor es evitar el contacto con objetos duros y los arañazos provocados por la suciedad.

Por lo tanto, al laminar hasta el diámetro objetivo, no solo debe considerarse la dimensión instantánea, sino también el retroceso elástico después de la liberación de la presión. Puede ser necesaria una compensación por sobrelaminado.

6) Control de la calidad superficial

Si se requiere un alto acabado superficial, tenga en cuenta lo siguiente:

² ¿Está limpia la superficie del rodillo?

² ¿Hay escoria de soldadura o limaduras de hierro?

² ¿Hay partículas duras atrapadas entre la chapa y la superficie del rodillo?

² ¿Hay marcas de sujeción del material?

² Para placas de acero inoxidable o aluminio, lo mejor es evitar el contacto con objetos duros y los arañazos provocados por la suciedad.

8. Puntos clave para el laminado de distintos materiales

1) Placa de acero al carbono

Características:

² Buena plasticidad.

² Adecuada para la mayoría de los procesos convencionales de laminado.

² Bajo retroceso elástico, tecnología madura.

Precauciones:

² Preste atención al tonelaje del equipo utilizado para el procesamiento de placas gruesas.

² La cascarilla de óxido en los bordes puede afectar fácilmente la superficie.

² Preste atención a la liberación de tensiones en las placas estructurales soldadas.

2) Placa de acero inoxidable

Características:

² Alto retroceso elástico.

² La superficie se raya con facilidad.

² Requiere una mayor precisión de conformado.

Precauciones:

² La superficie de los rodillos debe estar limpia.

² Evite presionar objetos duros contra la superficie.

² El precurvado y la compensación deben ser más precisos.

² Evite pellizcar y rayar la superficie durante la descarga.

3) Placa de aluminio

Características:

² Material más blando.

² Propenso a abolladuras en la superficie.

² Se daña fácilmente por una presión excesiva.

² Requiere superficies de rodillo de alta calidad.

Precauciones:

² La superficie del rodillo debe estar libre de rebabas.

² La fuerza de sujeción no debe ser excesiva.

² Evite el prensado repetido.

² Durante el transporte y el izado, utilice embalaje blando para su protección.

4) Acero de alta resistencia

Características:

² Alto límite elástico.

² Requiere una mayor fuerza de conformado.

² Retroceso elástico considerable.

² Aumenta fácilmente la carga del equipo.

Precauciones:

² No exceda las especificaciones.

² Debe comprobarse la capacidad nominal del equipo.

² El proceso de laminado debe ser más suave y más lento.

² Los sistemas hidráulico y de transmisión del equipo soportan cargas mayores, por lo que es necesario vigilar de cerca el aumento de temperatura y la presión.

9. Puntos clave para el mecanizado de piezas cónicas, en arco y especiales

1) Laminado cónico

El laminado cónico es más complejo que el laminado circular porque las circunferencias de ambos extremos son diferentes, lo que obliga a laminar la chapa con forma de cono.

Puntos clave:

² El ángulo de alimentación de la chapa debe compensarse según los requisitos de conicidad.

² Las cantidades de alimentación a ambos lados de la chapa deben ser diferentes.

² Se requiere un dispositivo de laminado cónico o herramientas especiales.

² Primero hay que determinar las dimensiones de los extremos grande y pequeño.

² Cuanto más largo sea el cono y menor sea su ángulo, más crítico se vuelve el control.

2) Laminado en arco

Si solo se necesita un arco parcial, en lugar de un círculo completo:

² Establezca el radio de curvado objetivo.

² Controle la longitud de entrada al laminado.

² Dé forma por tramos varias veces.

² Mantenga una longitud de arco uniforme.

3) Chapas de gran diámetro

Las chapas de mayor diámetro son propensas a lo siguiente:

² Arrugas

² Bordes ondulados

² Inestabilidad

² Formación desigual

Soluciones:

² Reduzca la cantidad de curvado por pasada

² Aumente el soporte del material

² Controle la planitud de la superficie de la chapa

² Utilice un método de laminado más suave y de varias etapas

10. Problemas comunes y soluciones

1) Bordes rectos excesivamente grandes en ambos extremos

Causa:

² Precurvado insuficiente

Solución:

² Aumente la cantidad de precurvado

² Utilice un «precurvado secundario»

2) Perímetro desigual, gran ovalidad

Causa:

² Ajuste desigual de la posición de los rodillos

² Alimentación de papel incorrecta

² Presión desigual en ambos lados

² Tiempo de laminado insuficiente

² Gran diferencia en la fuerza de recuperación elástica del material

Solución:

² Corregir el equilibrio izquierda-derecha del equipo

² Ajustar la línea central

² Añadir un proceso de redondeo

² Compensar el exceso de laminado del material

3) Desviación de la chapa

Causa:

² Desalineación de la chapa

² Error de paralelismo de los rodillos

² El dispositivo guía no está ajustado

² El borde de la chapa no está recto

Solución:

² Readaptar

² Consulte la guía

² Corregir el paralelismo de los rodillos

² Recortar el borde de la chapa

4) Forma cónica

Causa:

² Desalineación de la chapa

Solución:

² Readaptar

² Ajustar la diferencia de presión del rodillo lateral

5) Rayaduras en la superficie

Causas:

² Objetos extraños en la superficie del rodillo

² Desgaste o rayaduras en la superficie del rodillo

² Partículas incrustadas en la superficie de la chapa

² Sujeción excesiva

Soluciones:

² Limpiar la superficie del rodillo

² Rectificar o reparar la superficie del rodillo

² Reforzar la protección de los materiales con altos requisitos de superficie

² Reducir la presión de contacto innecesaria

6) Deslizamiento del papel

Causas:

² Presión insuficiente

² Manchas de aceite en la superficie

Soluciones:

² Aumentar la fuerza de sujeción

² Limpiar las chapas

7) Acción hidráulica lenta o débil

Causas:

² Aceite hidráulico insuficiente

² Desgaste de la bomba

² Presión anormal del sistema

² Bloqueo del circuito de aceite

² Temperatura del aceite excesivamente alta

Soluciones:

² Comprobar el nivel de aceite

² Sustituir el elemento filtrante

² Comprobar la bomba y las válvulas

² Limpiar el circuito de aceite

² Controlar el tiempo de funcionamiento continuo a alta carga

11. Guía de mantenimiento (puntos clave)

1) Mantenimiento diario:

² Limpiar la superficie de los rodillos.

² Inspeccionar las líneas de aceite.

² Inspeccionar los elementos de fijación.

² Lubricar los rieles guía.

2) Sistema hidráulico:

² Cambiar el aceite hidráulico cada 2000 horas.

² Limpiar regularmente el elemento filtrante.

² Comprobar si hay fugas de aceite.

3) Componentes mecánicos:

² Inspeccionar el desgaste de los rodillos.

² Inspeccionar la temperatura de los rodamientos.

² Asegurar la correcta paralelidad de los rodillos.

4) Sistema eléctrico:

² Inspeccionar el cableado.

² Hacer copia de seguridad de los parámetros del PLC.

² Calibrar el encoder.

12. Mantenimiento rutinario

El mantenimiento es fundamental para el funcionamiento estable a largo plazo de una máquina curvadora de tres rodillos.

1) Mantenimiento rutinario

² Limpiar la superficie del equipo, la superficie de los rodillos y el área de trabajo.

² Comprobar si hay fugas de aceite, fugas eléctricas y piezas sueltas.

² Eliminar virutas de chapa, limaduras metálicas y escoria de soldadura.

² Comprobar que los puntos de lubricación funcionen correctamente.

² Hacer funcionar la máquina curvadora de tres rodillos en vacío para confirmar un funcionamiento suave.

2) Mantenimiento semanal

² Comprobar los elementos de fijación.

² Comprobar la lubricación de los rodillos, los rieles guía, las cadenas o los engranajes.

² Comprobar las líneas hidráulicas y las uniones.

² Observar los cambios en la temperatura del aceite y el ruido.

² Comprobar la suavidad de los movimientos principales.

3) Mantenimiento mensual

² Comprobar el nivel de contaminación del aceite hidráulico.

² Comprobar el estado del elemento filtrante.

² Comprobar los terminales del cableado eléctrico.

² Comprobar los interruptores de límite y los sensores.

² Comprobar la nivelación del equipo y el estado de la cimentación.

4) Revisión periódica

² Sustituya el aceite hidráulico.

² Cambie los elementos de filtrado.

² Compruebe el desgaste de los rodamientos.

² Compruebe la precisión de la superficie de los rodillos.

² Compruebe el aceite de la válvula reductora de presión.

² Realice la calibración de precisión si es necesario.

13. Requisitos de lubricación

La lubricación es uno de los factores clave para el funcionamiento estable a largo plazo de una máquina curvadora de chapa de tres rodillos.

Puntos de lubricación:

² Rodamientos de rodillos

² Guías

² Tornillos de avance

² Engranajes

² Cadenas

² Mecanismo de elevación

² Otras conexiones mecánicas

Principio de lubricación:

² Opere de acuerdo con el aceite lubricante y el ciclo de lubricación especificados en el manual de instrucciones.

² No mezcle grasas inadecuadas para las distintas piezas.

² Utilice el lubricante con moderación; un exceso puede atraer polvo.

² Aumente la frecuencia de las inspecciones en condiciones de alta temperatura y alta carga.

14. Procedimientos de operación segura

La máquina curvadora de chapa de tres rodillos es una máquina de conformado de gran resistencia; la seguridad debe ser la consideración principal.

Principios a seguir:

² Los operadores deben estar capacitados.

² No use ropa suelta, bufandas ni guantes cerca de las partes giratorias.

² No introduzca las manos en los espacios entre los rodillos.

² Asegúrese de que el equipo esté completamente detenido antes de descargar.

² Las piezas de gran tamaño deben izarse.

² Si se detectan ruidos anormales, vibraciones, fugas de aceite u olores extraños, detenga inmediatamente la máquina curvadora de chapa de tres rodillos.

² Antes de realizar cualquier mantenimiento, se debe desconectar la alimentación, liberar la presión y colocar señales de advertencia.

Nota especial:

² Nadie debe situarse en el lado hacia el que la pieza pueda volcar mientras el equipo esté en funcionamiento.

² Al laminar piezas de gran diámetro, evite lesiones causadas por el rodamiento.

² Debe proporcionarse un apoyo adecuado al laminar piezas cónicas y chapas extralargas.

² Cualquier sobrecarga puede dañar los rodillos, los cilindros y el reductor.

15. Experiencia operativa y recomendaciones

Estas experiencias son extremadamente útiles en la producción real.

Producción de prueba antes de la producción en masa:

Para nuevos procesos, materiales y dimensiones, realice una pieza de prueba para confirmar los parámetros antes de la producción en masa.

Tenga cuidado con el rebote. No se fije solo en las dimensiones de la máquina:

Las dimensiones reales después de la descompresión son las dimensiones verdaderas.

Sea más conservador al utilizar placas de acero gruesas y acero de alta resistencia:

Reducir la velocidad de laminado y aumentar la frecuencia de aplicación de presión garantiza la seguridad tanto del equipo como de la pieza de trabajo.

La limpieza durante la operación es crucial. Piezas que requieren un alto acabado superficial:

Incluso una pequeña viruta de metal puede dejar un rayón visible en la superficie.

Establezca dispositivos de suspensión para elevar equipos auxiliares:

Los cilindros grandes son extremadamente peligrosos si pierden el equilibrio.

Asegure una distribución uniforme de la fuerza:

La distribución desigual de la fuerza en un lado suele provocar formas elípticas o torsionadas.
