¿Cómo dominar la programación de CYBELEC CybTouch 6 C?

Si desea dominar el arte del doblado de chapa, es esencial comprender los fundamentos de la programación CYBELEC CybTouch 6 C. En este artículo, le guiaré a través del proceso de creación de un programa de pieza utilizando el CYBELEC CybTouch 6 C, proporcionándole la información que necesita para mejorar su eficiencia en el trabajo del metal. Tanto si es un principiante que intenta comprender los conceptos básicos de la programación como si es un técnico experimentado que busca perfeccionar sus habilidades, este completo resumen le ayudará a sacar el máximo partido a sus operaciones con la prensa plegadora. Entremos en los detalles de la programación con el CYBELEC CybTouch 6 C y elevemos sus capacidades de trabajo del metal.

Introducción

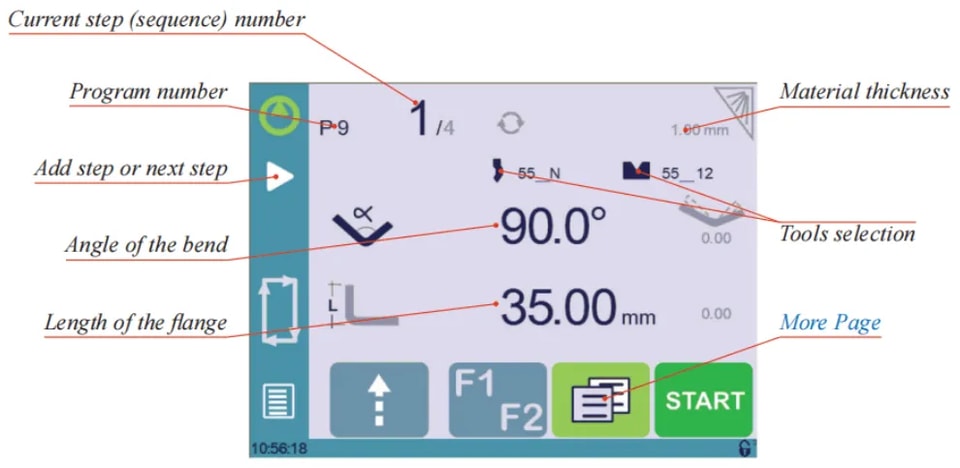

Cuando enciende el CYBELEC CybTouch 6 C, la primera página que se muestra es la Página Numérica de Doblado. Este punto de partida fundamental es donde puede comenzar eficazmente la programación del CYBELEC CybTouch 6 C. Le permite crear programas que contienen las secuencias de doblado específicas necesarias para producir una pieza completa. Comprender cómo navegar y utilizar esta página es esencial para dominar la programación del CYBELEC CybTouch 6 C.

Doblado con gestión de herramientas

Instrucciones de ajuste:

1. Toque el número de programa y seleccionePrograma nuevoen la lista.

2. Toque el espesor del material (aquí 1,00). Se muestra la página Más.

3. En lapágina Más, introduzca elEspesor del material, elFuerza, y otros parámetros de secuencia (Apertura (TDC), retracción del tope trasero, etc.).

4. Si es necesario, toque el botón para activar lagestión de herramientas.

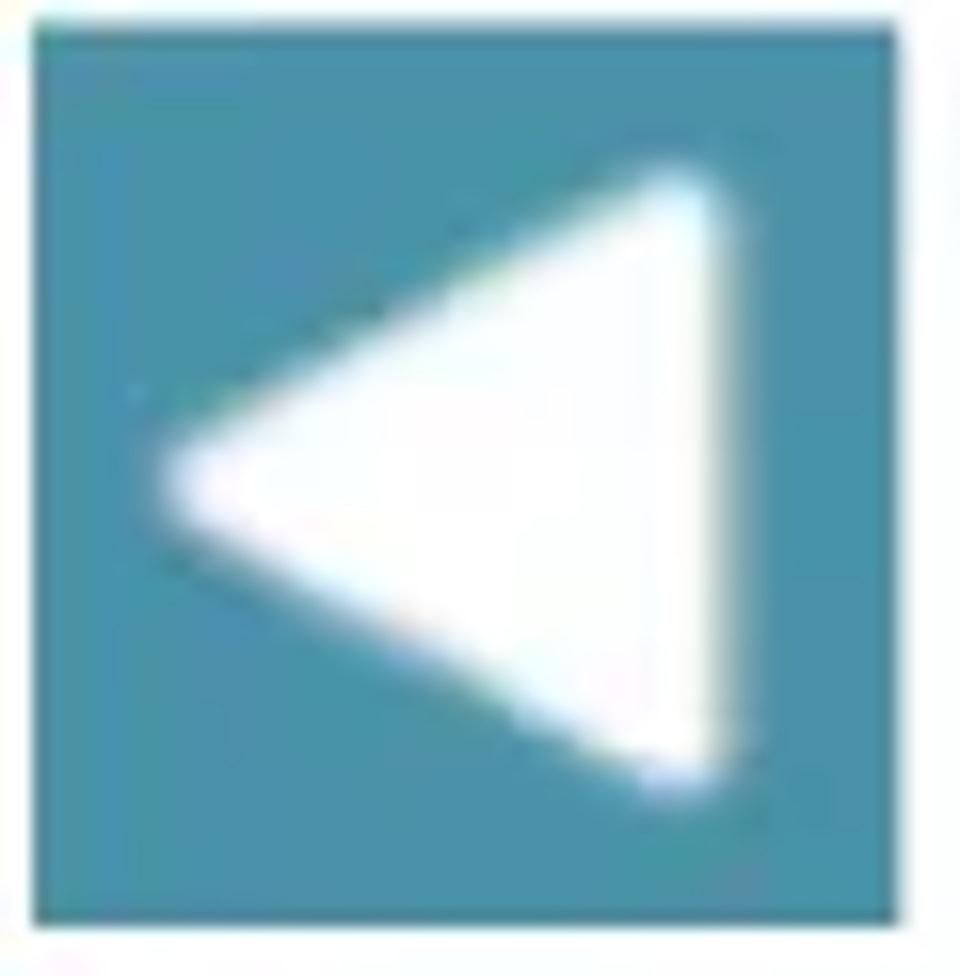

5. Toque el botón para volver a laPágina numérica de plegado.

6. Seleccione las herramientas que se utilizarán para la pieza tocando sus respectivos iconos.

7. Toque el valor numérico junto al icono del ángulo e introduzca el valor para el primer doblez que desea crear (aquí 90°).

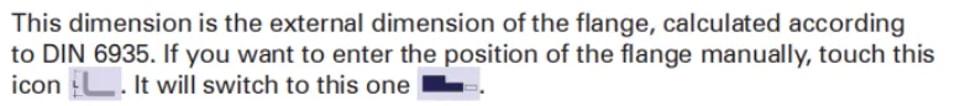

8. Toque el valor numérico junto al icono de longitud del segmento e introduzca el valor para el primer segmento que desea crear (aquí 35,00 mm).

9. Añada el siguiente doblez al programa tocando

10. Continúe del mismo modo para crear los demás segmentos de la pieza.

11. Vaya al paso deseado tocando elNúmero de paso (secuencia) actualo utilizando este botón

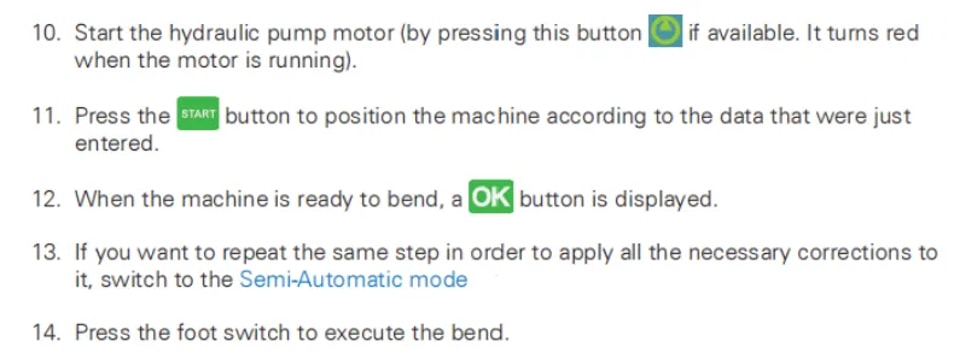

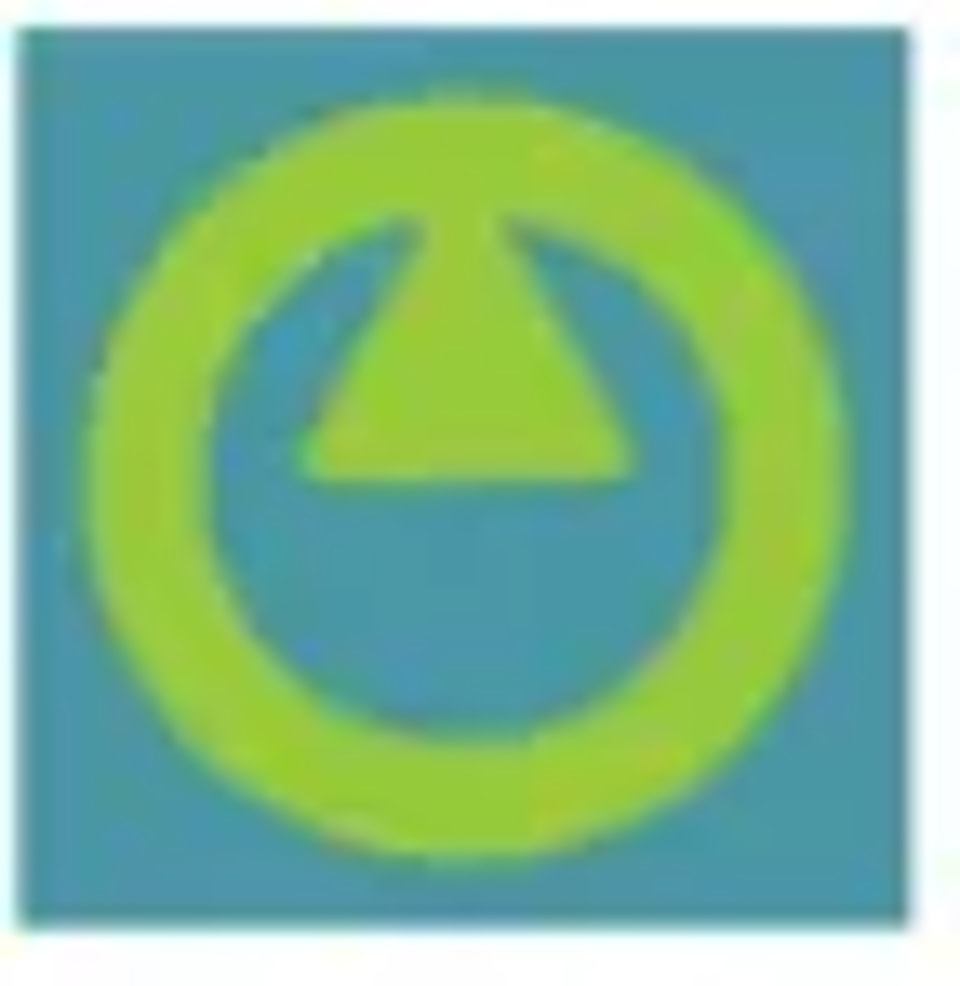

12. Ponga en marcha el motor de la bomba hidráulica (pulsando este botónsi está disponible. Se vuelve rojo cuando el motor está en marcha).

13. Pulse elSTARTpara posicionar la máquina según los datos que acaba de introducir.

14. Cuando la máquina esté lista para doblar, se muestra un botónOK.

15. Si desea repetir el mismo paso para aplicar todas las correcciones necesarias, cambie almodo semiautomático.

16. Pulse el pedal para ejecutar el doblez.

Doblado y correcciones

Para dominar la programación CYBELEC CybTouch 6 C, todas las correcciones del programa se gestionan de forma eficiente en la página numérica de doblez. Según las preferencias personales, los operarios pueden ejecutar los pasos del programa de forma secuencial, realizando las correcciones necesarias a medida que avanzan. Como alternativa, pueden utilizar el modo semiautomático para aplicar todas las correcciones requeridas a un solo paso antes de continuar.

Se pueden realizar correcciones en:

l El ángulo (eje Y, véase Corrección del ángulo).

l La posición del tope trasero (eje X, véase Corrección del tope trasero).

Semiautomático modo

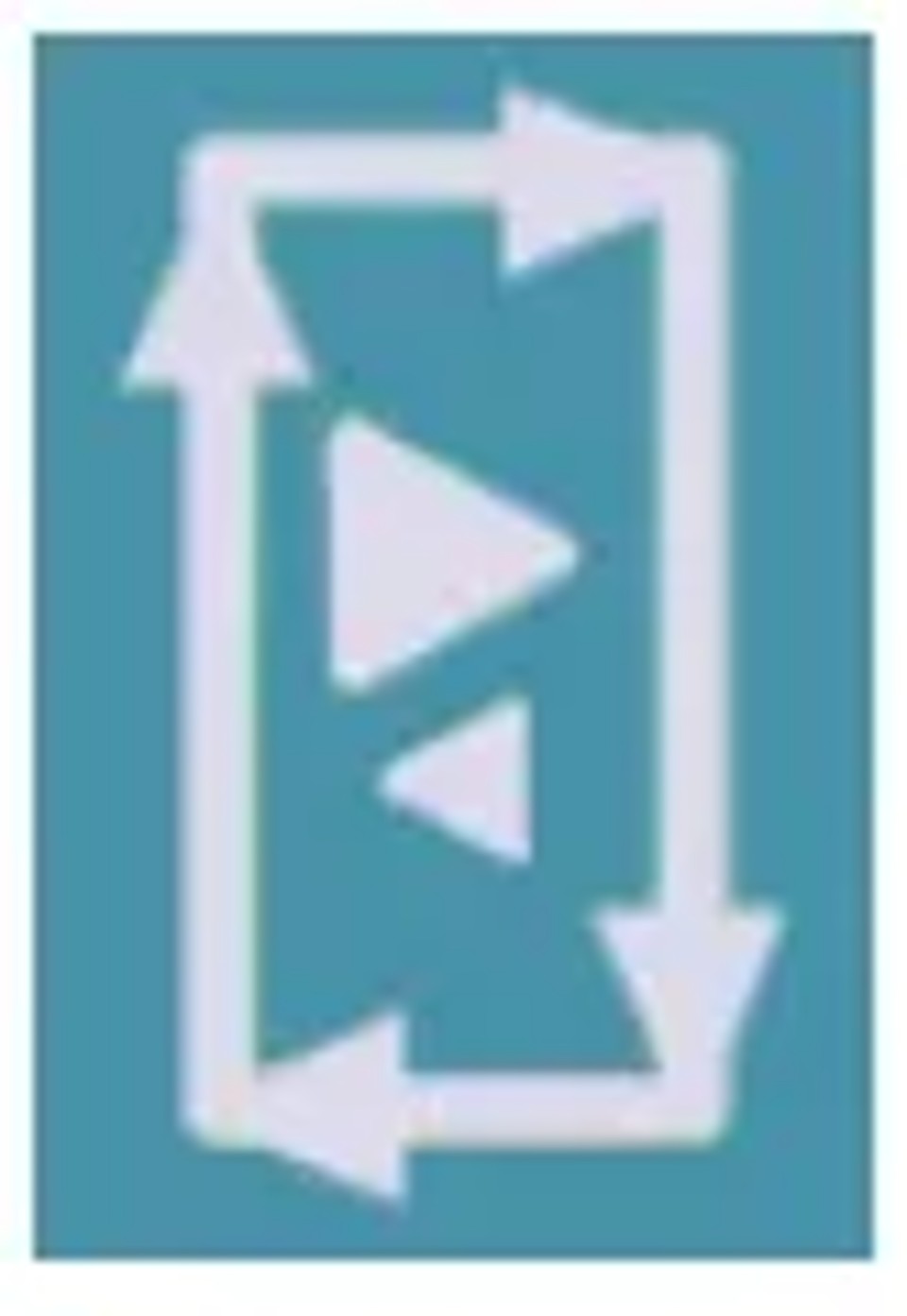

Para dominar la programación CYBELEC CybTouch 6 C, es fundamental comprender el modo semiautomático. Este modo es ideal para los operarios que necesitan aplicar correcciones a las piezas un doblez a la vez. Permite repetir indefinidamente la misma secuencia, lo que facilita los ajustes hasta obtener el resultado deseado. Una vez satisfecho con un paso, puede pasar al siguiente usando el botón. Activar o desactivar el modo semiautomático es sencillo: basta con tocar y mantener pulsado el botón durante más de un segundo.

Corrección del ángulo

Después de medir físicamente el ángulo, si es necesario hacer correcciones, deben realizarse de la siguiente manera y no directamente en el paso del programa.

Instrucciones de ajuste:

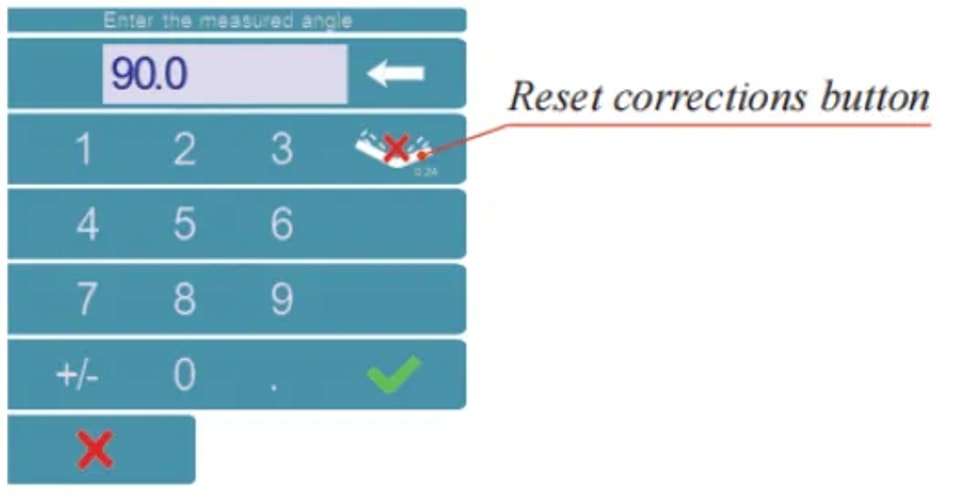

Toque el icono de corrección del ángulo e introduzca el valor del ángulo medido físicamente. El control numérico calculará automáticamente la corrección del eje Y.

Tope trasero Corrección

Para dominar la programación CYBELEC CybTouch 6 C, es fundamental saber cómo aplicar las correcciones de forma eficiente. Puede ajustar la posición del eje X del tope trasero simplemente tocando el número pequeño situado junto a la longitud de ala en la pantalla. Cualquier corrección necesaria, ya sea positiva o negativa, debe introducirse manualmente para garantizar la precisión. Al incorporar esta técnica a su flujo de programación, mejora la exactitud y la eficiencia de sus operaciones, aprovechando al máximo su sistema CYBELEC CybTouch 6 C.

Doblado sin gestión de herramientas

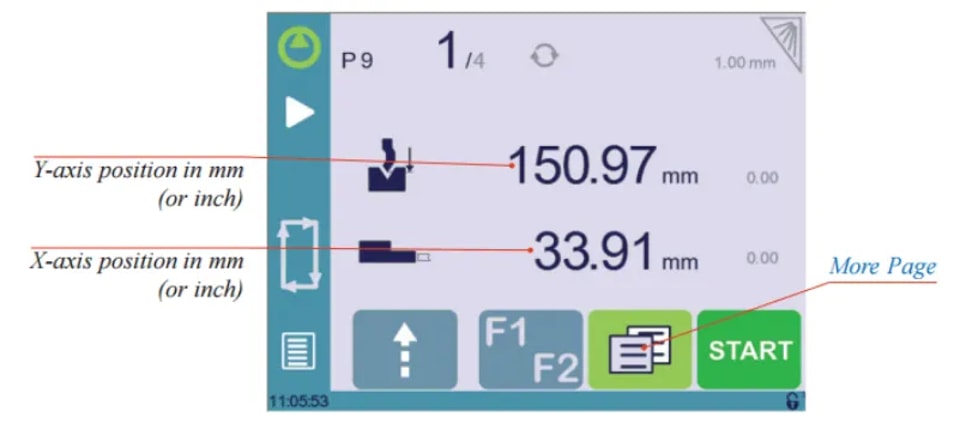

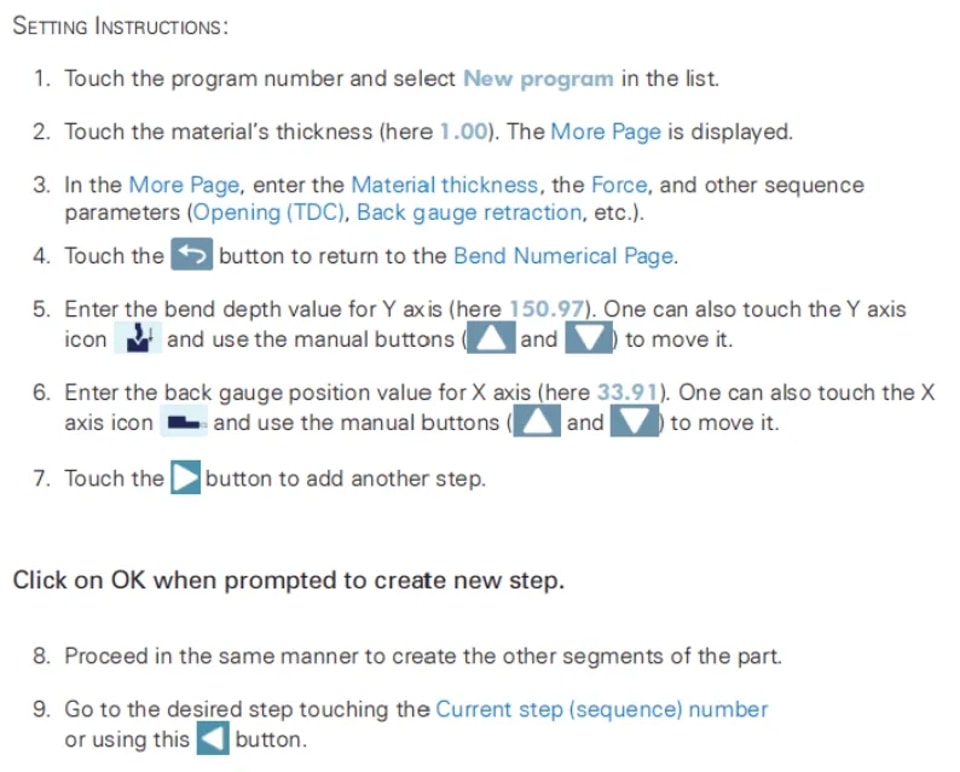

En la programación CYBELEC CybTouch 6 C, trabajar sin gestión de herramientas significa que solo puede programar el valor del tope trasero para el eje X y la profundidad de doblado para el eje Y utilizando milímetros o pulgadas. Esta función es especialmente beneficiosa cuando la gestión de herramientas no está disponible, ya que permite a los operarios centrarse en mediciones precisas y ajustes manuales directamente en mm o pulgadas. Este enfoque agiliza el proceso de programación y garantiza operaciones de doblado exactas sin necesidad de complejas selecciones de herramientas.

Este procedimiento también es válido si la gestión de herramientas ha sido deshabilitada.

Función de siguiente pieza

La función de siguiente pieza en la programación CYBELEC CybTouch 6 C es una potente herramienta que permite a los operarios encadenar varios programas de piezas sin problemas. Esta función es especialmente útil para crear piezas tridimensionales complejas, como una caja, o para ensamblar un producto final a partir de varios componentes.

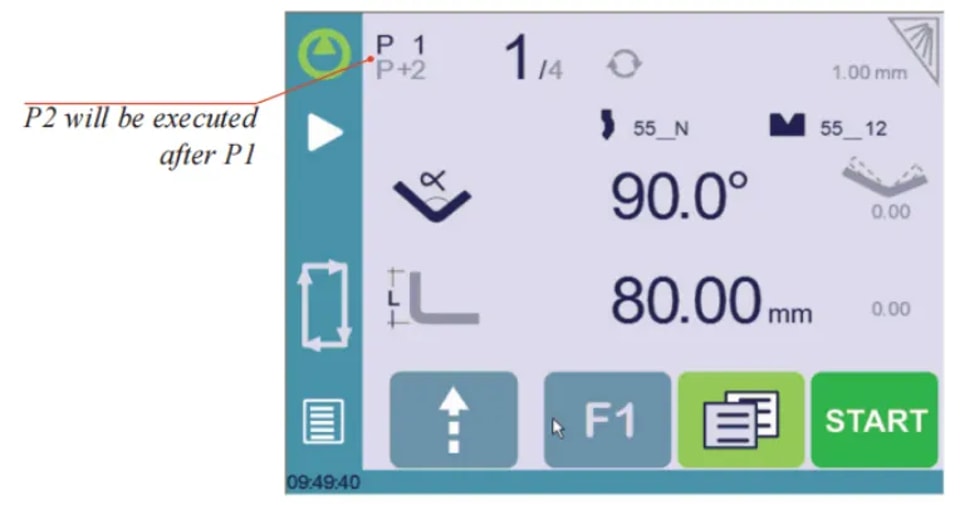

Durante la ejecución, el CybTouch completa el programa actual y, en lugar de volver al inicio, pasa automáticamente al siguiente programa seleccionado, designado comoP+nn. Este proceso continúa de manera eficiente, siempre que cada pieza esté configurada con un programa sucesivo.

Instrucción de configuración

1. Para activar la función de siguiente pieza, toque elnúmero de programay manténgalo presionado hasta que aparezca el panel numérico siguiente.

2. Ingrese el número del programa que debe ejecutarse al final del actual.

3. Guarde el programa.

Ciclos y cantidades

Dominar la programación CYBELEC CybTouch 6 C implica comprender la naturaleza cíclica de las secuencias de programa.

Al configurar un conjunto que requiere varios programas, como una secuencia en la que el programa 1 lleva al programa 2, seguido del programa 3, la transición final del programa 3 de vuelta al programa 1 completa el ciclo.

Este diseño garantiza que el contador de piezas se incremente cuando la secuencia se reinicia a un programa con un número menor. En la programación CYBELEC CybTouch 6 C, es esencial asegurarse de que los números de programa aumenten cronológicamente cuando se representa una serie para una sola pieza.

Conclusión

Para dominar la programación CYBELEC CybTouch 6 C y crear un programa de pieza, es esencial seguir los pasos indicados para garantizar una operación eficiente. Al comprender la secuenciación de programas y gestionar con precisión los contadores de piezas, optimizará el rendimiento de sus máquinas CNC.

Para ampliar aún más sus conocimientos o resolver consultas específicas, le invitamos a ponerse en contacto con nuestro equipo para recibir asistencia experta o explorar los recursos adicionales disponibles en nuestro sitio web. Este enfoque proactivo le ayudará a perfeccionar sus técnicas de programación y maximizar sus capacidades de producción.
