Roladora de chapas mecánica 6X1500 W11F con capacidad de precurvado
Roladora de chapas mecánica 6X1500 W11F con capacidad de precurvado
Características principales:
1. Se trata de una laminadora de placas asimétrica de 3 rodillos. El rodillo superior es el accionamiento principal.
2. El rodillo inferior realiza el movimiento de elevación; mediante el engrane entre los engranajes de los rodillos superior e inferior, sujeta firmemente la placa.
3. El rodillo lateral realiza un movimiento de elevación inclinada.
4. Tiene doble función de prebending y curvado circular. Es compacta, fácil de operar y de mantener.
Muestra de referencia
Parámetros del producto:
N.º | NOMBRE | DATOS | UNIDAD | OBSERVACIONES | |||
1 | Longitud útil | 1500 | mm |
| |||
2 | Capacidad máxima de espesor de doblado | 6 | mm |
| |||
3 | Diámetro del rodillo superior | 170 | mm |
| |||
4 | Diámetro del rodillo inferior | 170 | mm |
| |||
5 | Diámetro del rodillo lateral | 170 | mm |
| |||
6 | Diámetro mínimo de curvado | 300 mm | 210 | mm | 240 N/mm² | ||
700 mm | 260 | mm | 240 N/mm² | ||||
1500 mm | 350 | mm | 240 N/mm² | ||||
7 | Velocidad de laminado | 5 | m/min |
| |||
8 | Motor principal | 3 | kW |
| |||
9 | Dimensión total | Longitud | 2800 | mm |
| ||
Ancho | 800 | mm |
| ||||
Altura | 1100 | mm |
| ||||
10 | Peso | 1500 | kg | ||||

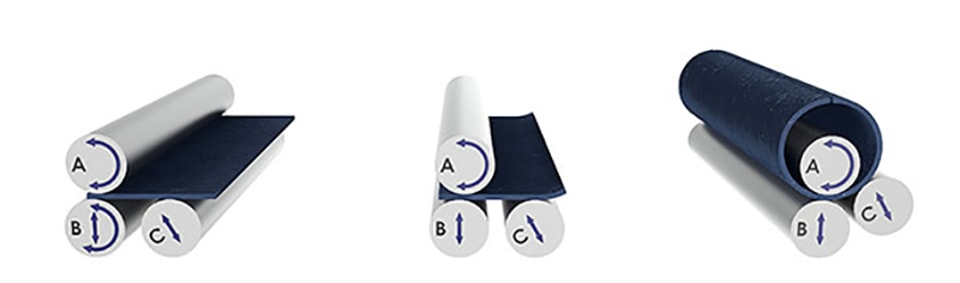

Principio de funcionamiento
Lista de marcas de accesorios
N.º | Nombre | Modelo/Fabricante | Otros | Configuración |
1 | Controlador | Botón | Estándar | |
2 | Sistema eléctrico | Schneider Electric de Alemania | Interruptor de recorrido e interruptor de límite | |
3 | Motor principal | Motor Siemens | ||
4 | Motor reductor | Motor Siemens | ||
5 | Rodillo superior | Fabricado por JUGAO | ||
6 | Rodillos inferiores | Fabricado por JUGAO | ||
7 | Soportes laterales | Fabricado por JUGAO | ||
REPUESTOS Y HERRAMIENTAS ESPECIALES
Accesorio | ||||
1 | GB801-2011 | Perno M16X500 | Pieza | 4 |
2 | GB7160-2016 | Tuercas M16 | Pieza | 4 |
3 | GB610-2014 | Llave de la caja eléctrica | Pieza | 1 |
Repuestos | ||||
4 | GB689-2018 | Anillo de sellado tipo O | Pieza | 17 |
5 | GB638-2018 | Anillo de sellado combinado | Pieza | 16 |
LISTA DE DOCUMENTOS ADJUNTOS:
Documento | |||
1 | Manual de operación | Copiar | 1 |
2 | Certificado CE | Copiar | 1 |
3 | Lista de embalaje/Factura comercial (Certificado de origen) | Copiar | 1 |
4 | Inspección aprobada | Copiar | 1 |
