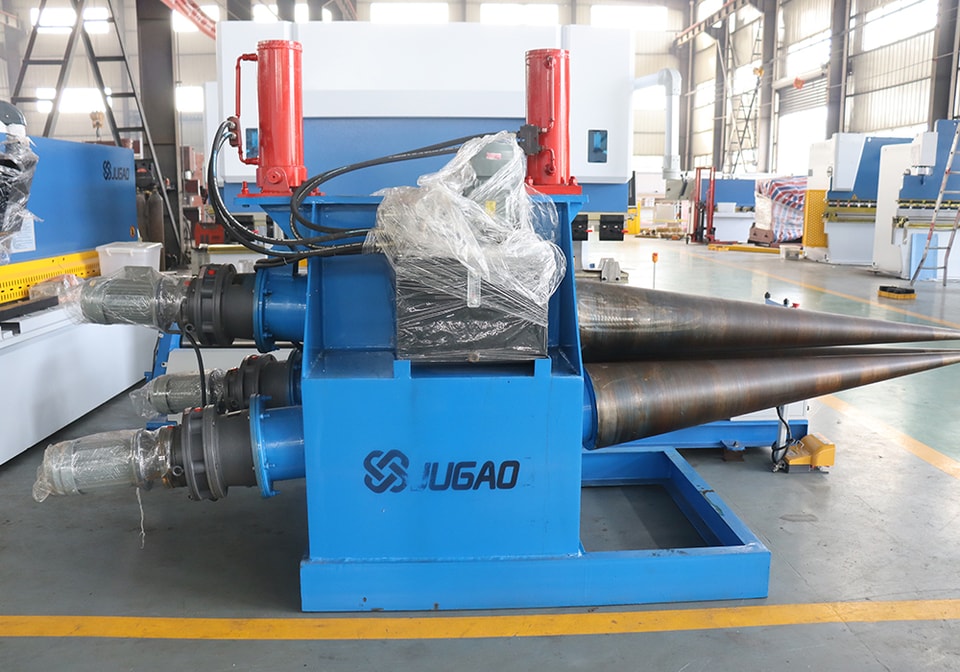

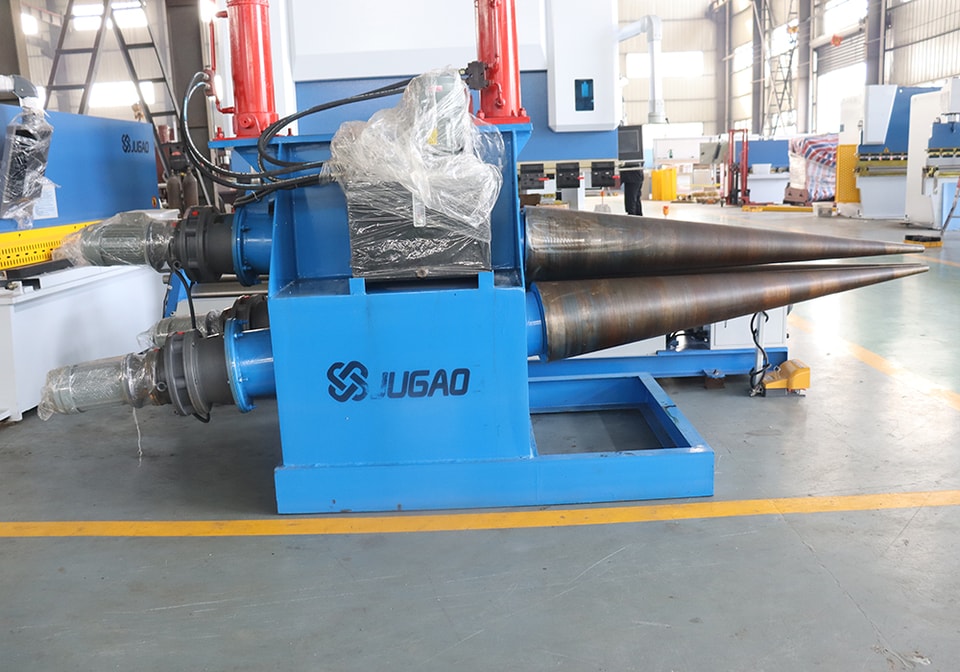

Roladora de chapas cónica universal / roladora de chapas cónica
Roladora de chapas cónica universal / roladora de chapas cónica
Parte del bastidor: está soldada con acero angular y acero de canal, con buena rigidez; la superficie de la placa procesada es plana y bonita, y la máquina es pequeña y fácil de operar.
Parte central: está compuesta por tres rodillos simétricos con una estructura rigurosa y estable.
Sistema de transmisión: el motor está instalado en la parte inferior del bastidor, y los tres rodillos simétricos superiores son impulsados por el conjunto de correas y engranajes para hacer que los tres rodillos simétricos superiores funcionen de manera sincronizada y completen la operación de procesamiento. El rodillo superior realiza movimientos verticales de subida y bajada en la posición central simétrica de los dos rodillos inferiores, obtenidos mediante la transmisión de tornillo y tuerca. Los dos rodillos inferiores realizan movimientos de rotación, y el engranaje de salida del reductor engrana con el engranaje del rodillo inferior para proporcionar par a la chapa laminada.
Esta máquina está diseñada racionalmente y es fácil de operar y mantener.
Componentes principales
(1) Rodillos superior e inferior: son una parte importante de la roladora de placas. La superficie del rodillo es cónica, el material es de forja de alta calidad y está templado y revenido.
(2) Bastidor: estructura soldada con placa de acero, que elimina las tensiones de soldadura. En la parte superior del bastidor hay un cilindro hidráulico de presión del rodillo superior; la varilla del pistón del cilindro está conectada con los soportes de cojinetes del rodillo superior. El rodillo superior se mueve hacia arriba y hacia abajo con el cilindro hidráulico.
(3) Dispositivo principal de transmisión: los tres rodillos de esta máquina son rodillos motrices, compuestos por motor principal, reductor cicloidal de engranaje de pasador, etc. Puede girar hacia adelante y hacia atrás para proporcionar potencia al laminado de chapa.
(4) Parte eléctrica: todos los aparatos eléctricos de esta máquina están instalados en la caja eléctrica y se operan mediante la palanca, lo que resulta cómodo de usar. El circuito principal adopta corriente alterna trifásica de 380 V. 3 motores principales hacen girar los rodillos de trabajo, y 1 motor acciona la estación de bomba hidráulica con protección contra sobrecorriente y cortocircuito.
Características del producto
1. Se puede completar el curvado de extremo de alta precisión, el ajuste libre de la longitud del borde recto, el precurvado por presión directa del rodillo superior y el precurvado de extremo de alta precisión.
2. Control numérico NC, alta eficiencia de producción, parámetros de proceso basados en NC para productos laminados, operación simple y eficiencia enormemente mejorada.
3. Precisión superior del producto; el rodillo superior es cilíndrico y la parte inferior del rodillo inferior se ajusta con un rodillo para un curvado continuo. Se pueden laminar productos ideales en una amplia gama, desde chapas delgadas hasta chapas gruesas.
4. Operación segura: los dos rodillos inferiores están fijos, el rodillo superior se mueve hacia arriba y hacia abajo y de izquierda a derecha, la pieza de trabajo no se mueve con el rodillo de trabajo y el operador está seguro.
5. Estructura integral, cimientos simples, fácil de mover; el equipo adopta un chasis integral, no se requieren pernos de anclaje, la base es sencilla y es conveniente para lugares de trabajo móviles.
6. Diferentes usos, métodos de control numérico correspondientes; según la aplicación, existen los siguientes métodos de control numérico: TNC (NC superior): múltiples variedades, producción a pequeña escala; T&BNC (NC superior e inferior): pocas variedades, producción a gran escala.
7. Formas de curvado variadas, con formas en O, en U, R multietapa y dispositivo auxiliar de cono, permite laminar un cierto rango de conos. Curvado en O: método de curvado trasero; curvado en U: método de curvado delantero; curvado R por secciones: método combinado.
Modelo | Espesor de la chapa en bobina (mm) | Ancho de la chapa en bobina (mm) | Diámetro del eje superior (mm) | Potencia del motor (mm） | Dimensiones (mm) |
W12NC-4×1500 | 1-4 | 1500 | 140 | 3 | 2800×800×1000 |
W12NC-4×2000 | 1-4 | 2000 | 160 | 4 | 3400×900×1000 |
W12NC-6×2000 | 1-6 | 2000 | 170 | 4 | 3600×1100×1100 |
W12NC-6×2500 | 1-6 | 2500 | 190 | 5.5 | 4000×1200×1200 |
W12NC-8×2000 | 2-8 | 2000 | 210 | 7.5 | 4700×1500×1500 |
W12NC-12×2000 | 3-12 | 2000 | 240 | 7.5 | 4200×1500×1500 |
W12NC-12×2500 | 3-12 | 2500 | 260 | 11 | 4800×1600×1600 |
W12NC-16×2500 | 3-16 | 2500 | 280 | 11 | 5000×1700×1700 |
W12NC-16x4000 | 4-16 | 4000 | 370 | 22 | 6600×1700×1700 |
W12NC-20×2500 | 3-20 | 2500 | 340 | 15 | 5000×1900×1880 |
W12NC-20×3200 | 4-20 | 3200 | 380 | 18.5 | 4600×2200×2200 |
W12NC-25×2000 | 3-25 | 2000 | 340 | 15 | 4600×1900×1900 |
W12NC-25×2500 | 4-25 | 2500 | 380 | 18.5 | 5100×2200×2200 |
W12NC-25×3200 | 5-25 | 3200 | 420 | 22 | 6600×2550×2500 |
W12NC-30×2500 | 5-30 | 2500 | 420 | 22 | 6000×2800×2900 |
W12NC-30×3200 | 5-30 | 3200 | 450 | 30 | 6800×2900×2900 |
W12NC-40×2500 | 6-40 | 2500 | 520 | 37 | 6500×3000×3000 |
W12NC-40×3200 | 6-40 | 3200 | 550 | 2×22 | 7100×3000×3000 |
W12NC-50×2500 | 8-50 | 2500 | 580 | 2×22 | 6500×3000×3000 |
W12NC-50×3200 | 8-50 | 3200 | 620 | 2×30 | 7100×3000×3000 |
W12NC-60×3200 | 10-60 | 3200 | 660 | 2×37 | 7200×3300×3500 |
W12NC-80×3200 | 16-80 | 3200 | 800 | 2×45 | 7500×3500×3800 |
W12NC-100x3200 | 20-100 | 3200 | 860 | 2×55 | 8100×3800×3800 |
W12NC-120×3200 | 20-120 | 3200 | 920 | 2×63 | 8200×4000×4000 |
W12NC-150×3200 | 25-140 | 3200 | 1080 | 2×75 | 8600×5000×5000 |
W12NC-160×3200 | 30-160 | 3200 | 1160 | 2×75 | 8600×5200×5200 |
W12NC-180×3200 | 30-180 | 3200 | 1220 | 2×90 | 8800×6000×5800 |
