Máquina de laminado simétrico de tipo mecánico de 3 rodillos W11 6X3200

Máquina de laminado simétrico de tipo mecánico de 3 rodillos W11 6X3200

info@ntjugao.com

Teléfono: 008613222111178

Whatsapp: +8613222111178

Máquina de laminado simétrico de tipo mecánico de 3 rodillos W11 6X3200
Máquina de laminado simétrico de tipo mecánico de 3 rodillos W11 6X3200
descripción1
Cierre de cremallera Pulóveres atléticos de 1/4 de cremallera para hombres. Tejido elástico, ligero y de secado rápido para un rendimiento superior. AJUSTE REGULAR - Tallas estándar de EE. UU. Un ajuste atlético que se ajusta al cuerpo para una amplia gama de movimientos, diseñado para un rendimiento óptimo y comodidad durante todo el día. CARACTERÍSTICAS - Cierre de cremallera de cuarto de longitud; Agujeros para los pulgares en las mangas largas para mantenerlas en su lugar durante el entrenamiento
Descripción del producto

Características del producto

1. La máquina adopta una estructura asimétrica de 3 rodillos con el rodillo superior como unidad principal y el rodillo inferior moviéndose verticalmente para sujetar los materiales de la placa firmemente. La unidad de la máquina proviene del engranaje entre el engranaje del rodillo inferior y el engranaje del rodillo superior.

2. La máquina es la más precisa de su categoría de 3 rodillos. El diseño RGS reduce al mínimo la distancia entre los puntos de flexión garantizando una mayor precisión de flexión.

3. El soporte de rodillo ultra ancho con circuito de lubricación está montado dentro de guías lineales para evitar el desgaste.

4. La alta potencia de rotación es una garantía del par y la velocidad de laminado superiores de la máquina, disponibles sin pérdida de energía ya que los tres rodillos son accionados independientemente por engranajes y cajas de engranajes acopladas directamente a los ejes de los rodillos.

Principales partes del proceso de fabricación

1. Rodillos de trabajo: lingote de acero fundido (análisis de composición química): comprobación de rendimiento-fundición en bruto-forjado-recocido-UT flaw- desbaste (pruebas mecánicas)-tratamiento térmico (templado y revenido) - UT flaw-semiacabado-acabado-MT

2. Forjados grandes: cuerpo del cilindro, engranaje, forjado de eje de engranaje en bruto-superficie de inspección-desbaste-UT flaw-detector de UT-tratamiento térmico-semiacabado-acabado-MT

3. Estructura de soldadura: bastidores, chasis, caja de ruedas. Placa en la fábrica (análisis de composición química, prueba de propiedades mecánicas) - pretratamiento - para corte de chapa de metal - soldadura - costura UT o RT flaw - tratamiento de recocido - desbaste-acabado - destensado por vibración - granallado en caliente - acabado

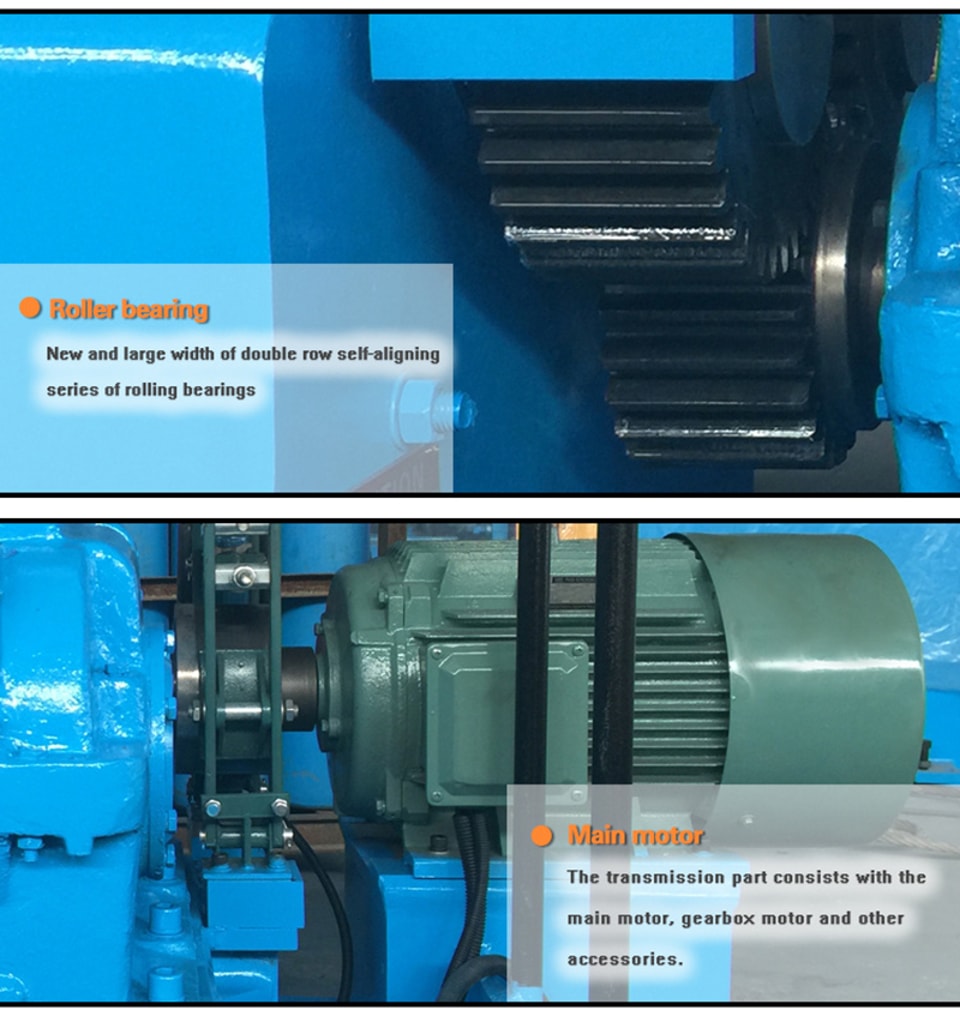

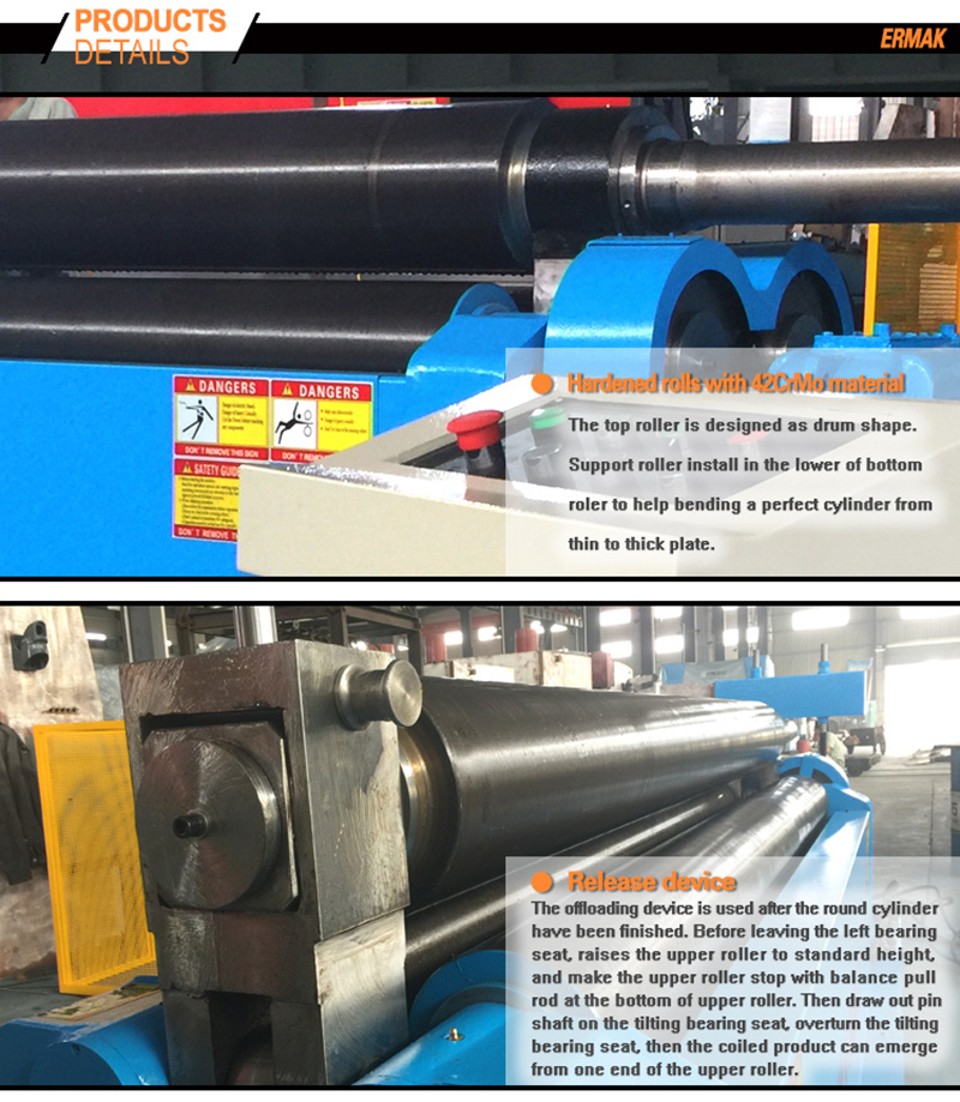

Muestra de exhibición

Parámetros del producto:

NO.

NOMBRE

DATOS

UNIDAD

OBSERVACIONES

1

Longitud útil

3200

mm

2

Capacidad máxima de doblado

6

mm

3

Diámetro del rodillo superior

220

mm

4

Diámetro del rodillo inferior

180

mm

5

Distancia entre 2 rodillos inferiores

280

mm

6

Diámetro mínimo de curvatura

3200mm

550

mm

240N/mm2

1600mm

385

mm

240N/mm2

300mm

260

mm

240N/mm2

7

Velocidad de laminación

5

m/min

8

Motor principal

7.5

KW

9

Dimensión formal

Longitud

5000

Mm

Ancho

1500

Mm

Altura

1600

Mm

10

Peso

4000

Kg

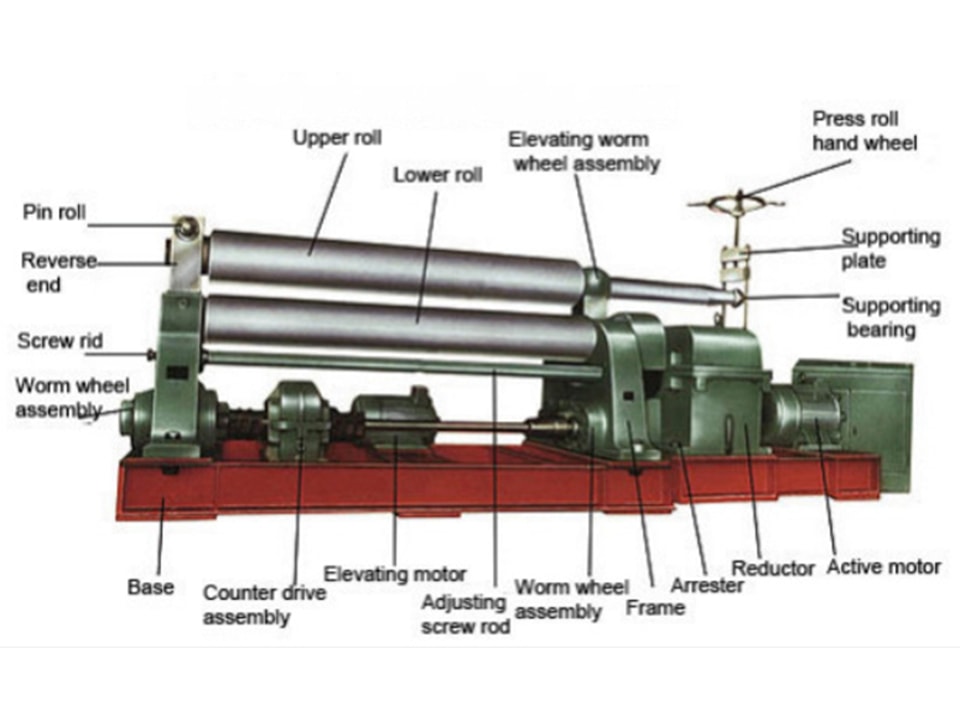

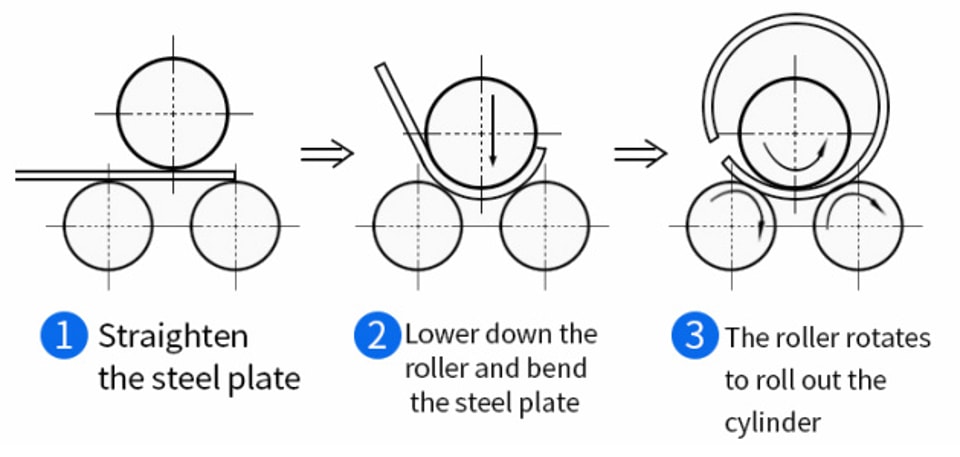

Principio de funcionamiento

Lista de marcas de accesorios

No.

Nombre

Modelo/Fabricante

Otro

Configuración

1

Controlador

Botón

Estándar

2

Electricidad

Schneider Electric Alemania

Interruptor de viaje y interruptor de límite

3

Motor principal

Motor Siemens

4

Motor reductor

Motor Siemens

5

Parte hidráulica

Rexroth

6

Rodillo superior

Producido por JUGAO

7

Rodillos inferiores

Producido por JUGAO

8

Curvado de extremo de perfil

Producido por JUGAO

Opcional

9

Curvado de cono

Producido por JUGAO

REPUESTOS Y HERRAMIENTAS ESPECIALES

Accesorio

1

GB801-2011

Perno M16X500

Pieza

4

2

GB7160-2016

Tuercas M16

Pieza

4

3

GB610-2014

Llave de caja eléctrica

Pieza

1

Piezas de repuesto

4

GB689-2018

Anillo de sellado tipo O

Pieza

17

5

GB638-2018

Anillo de sellado combinado

Pieza

16

LISTA DE DOCUMENTOS ACOMPAÑANTES:

Documento

1

Manual de Operación

Copia

1

2

Certificación CE

Copia

1

3

Lista de Embalaje/Factura Comercial (Certificación de Origen)

Copia

1

4

Inspección Calificada

Copia

1

PARTE OPCIONAL

  • Curvado de Extremo de Perfil
  • Curvado de cono

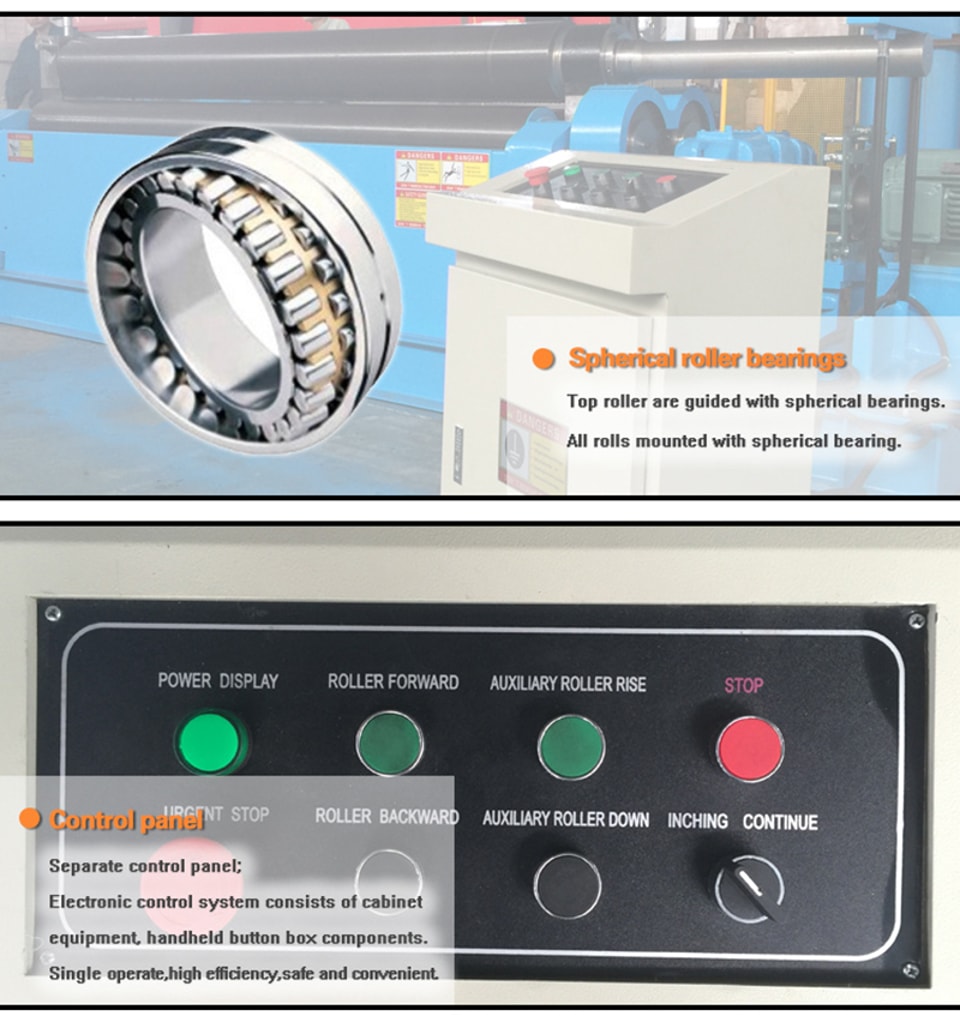

EXHIBICIÓN DE PRODUCTOS

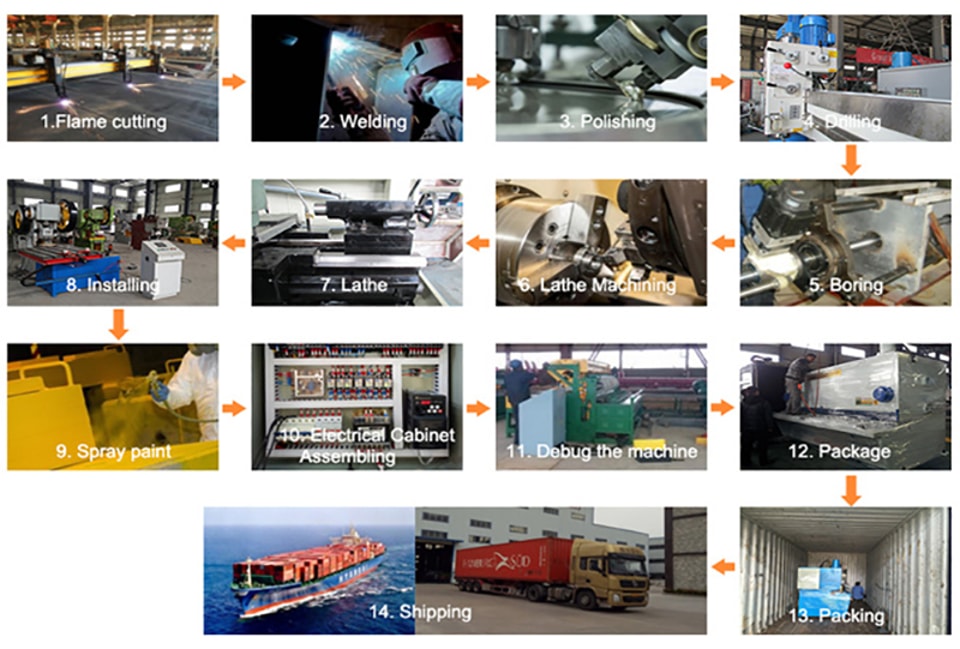

FLUJO DE PRODUCCIÓN

ENVÍO
