¿Cómo determinar la causa raíz del desgaste en los rieles de guía de una curvadora de tubos?

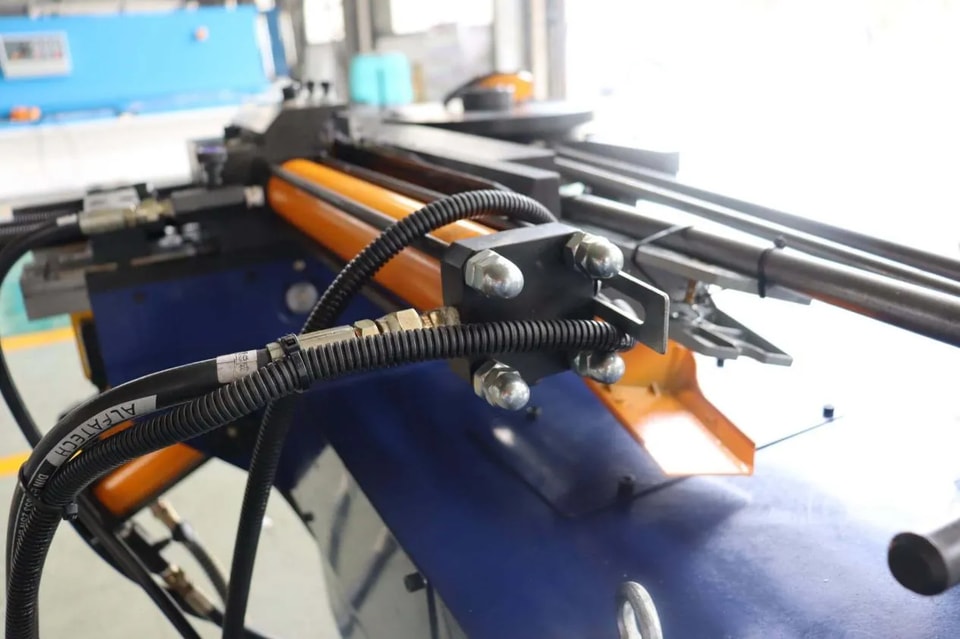

Las guías lineales o deslizantes de una dobladora de tubos son componentes fundamentales que garantizan el posicionamiento preciso del avance, la rotación y el brazo de doblado. El desgaste de estas guías provocará desviaciones en el ángulo de doblado, una longitud de avance inexacta e incluso vibraciones en la máquina. Para resolver el problema por completo, no basta con sustituir las guías; es necesario un enfoque sistemático para identificar la causa raíz.

Método de cuatro pasos para la investigación de la causa raíz

Paso 1: Observe el patrón de desgaste e infiera el esfuerzo.

Desgaste severo en un solo lado: indica que las guías no están paralelas o que el carro de alimentación/brazo de doblado está sometido a un par de carga descentrado. Compruebe el paralelismo y la nivelación del par de guías.

Desgaste en ambos extremos, intacto en el centro: indica una lubricación deficiente; fricción seca en ambos extremos por falta de aceite durante el movimiento alternativo en los límites de carrera.

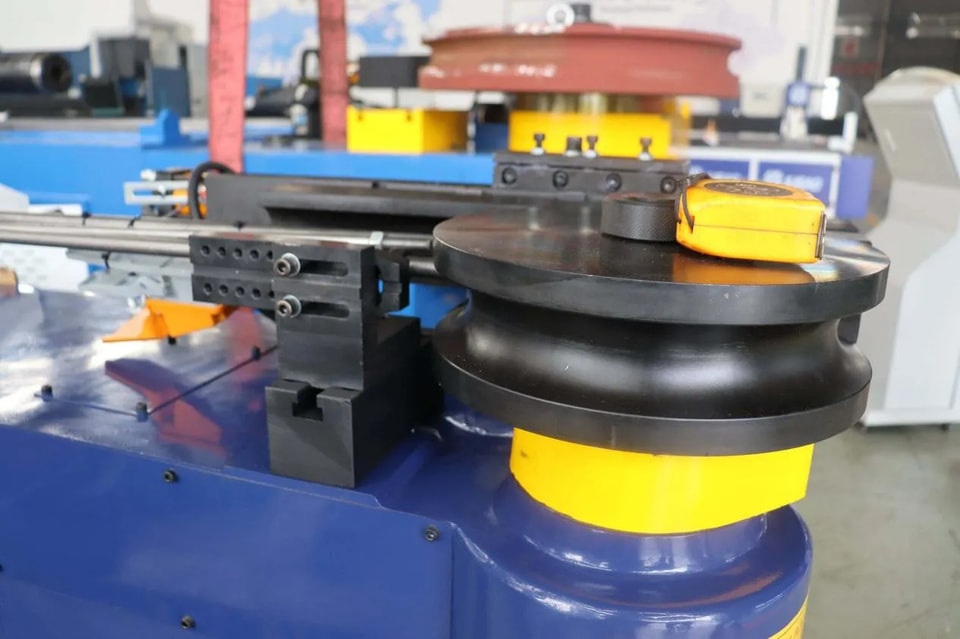

Picaduras o descamación de la superficie: suele deberse a cargas de impacto (vibración durante el doblado del tubo) o a fatiga del material. Compruebe la velocidad de doblado y si la coincidencia de la matriz genera impactos anormales.

Desgaste ondulado: a menudo indica una rigidez insuficiente de la base de montaje de la guía; las vibraciones prolongadas del equipo provocan deformación de la guía.

Paso 2: Compruebe el estado del sistema de lubricación.

Confirme si la bomba de lubricación automática suministra aceite según el ciclo establecido, si el distribuidor de aceite está obstruido y si las tuberías de aceite están rotas.

Compruebe la película de aceite en la superficie de la guía: normalmente debe haber marcas de aceite uniformes. Si se ve seca o presenta depósitos negros tipo lodo, indica lubricación insuficiente o contaminación del aceite.

Paso 3: Medición de la precisión mecánica y la carga

Utilice un reloj comparador para medir la rectitud y el paralelismo de las guías. Las desviaciones que superen la tolerancia (por ejemplo, 0,02 mm o más por metro) acelerarán el desgaste.

Compruebe si el tornillo de avance y la guía están paralelos. Un tornillo doblado generará una fuerza radial adicional, provocando un desgaste desigual de la guía.

Vuelva a comprobar si las especificaciones de doblado del tubo superan la capacidad nominal del equipo. El funcionamiento prolongado con sobrecarga multiplicará el momento de doblado y la fuerza de fricción sobre las guías.

Paso 4: Investigación de los factores ambientales y de mantenimiento

El polvo, las virutas y las partículas de arena que entran en el patín de la guía lineal provocarán desgaste abrasivo. Verifique si la cubierta protectora de la guía está dañada.

Revise los registros de mantenimiento: ¿La grasa de la guía lineal no se ha cambiado desde hace mucho tiempo? ¿Se utilizó un tipo de grasa incorrecto?

Resumen de las causas raíz típicas

Características del desgaste: causas raíz más probables

Desgaste unilateral: instalación no paralela de la guía lineal / carga desigual

Desgaste en ambos extremos: lubricación insuficiente (falta de aceite al final del recorrido)

Picaduras y descamación: carga de impacto / sobrecarga

Desgaste ondulado: rigidez insuficiente de la base / vibración

Desgaste uniforme y acabado brillante: fin de la vida útil normal / lubricación deficiente

Rayaduras superficiales: cubierta protectora dañada, ingreso de cuerpos extraños

Medidas correctivas y preventivas

Recalibrar: afloje las abrazaderas de la guía lineal, utilice un interferómetro láser o un reloj comparador para corregir la paralelidad y la nivelación, y apriete en secuencia.

Mejorar la lubricación: sustituir por grasa de litio de extrema presión y establecer la frecuencia de lubricación automática (por ejemplo, lubricar cada 4 horas).

Mejorar la protección: reparar o sustituir las protecciones dañadas de la guía lineal y añadir raspadores.

Ajustar el proceso: reducir la velocidad de doblado para evitar impactos; asegúrese de que las especificaciones del tubo a doblar estén dentro del rango nominal del equipo.

Sustituir piezas: si el patín o la guía lineal están muy desgastados, reemplácelos por pares (guía lineal + patín) para evitar mezclar piezas nuevas y usadas.

Solo encontrando la "fuente" del desgaste, en lugar de limitarse a sustituir piezas, se puede restablecer de forma fundamental la precisión de la dobladora de tubos y prolongar la vida útil del equipo.
