Curvadora CNC de chapa de tres rodillos

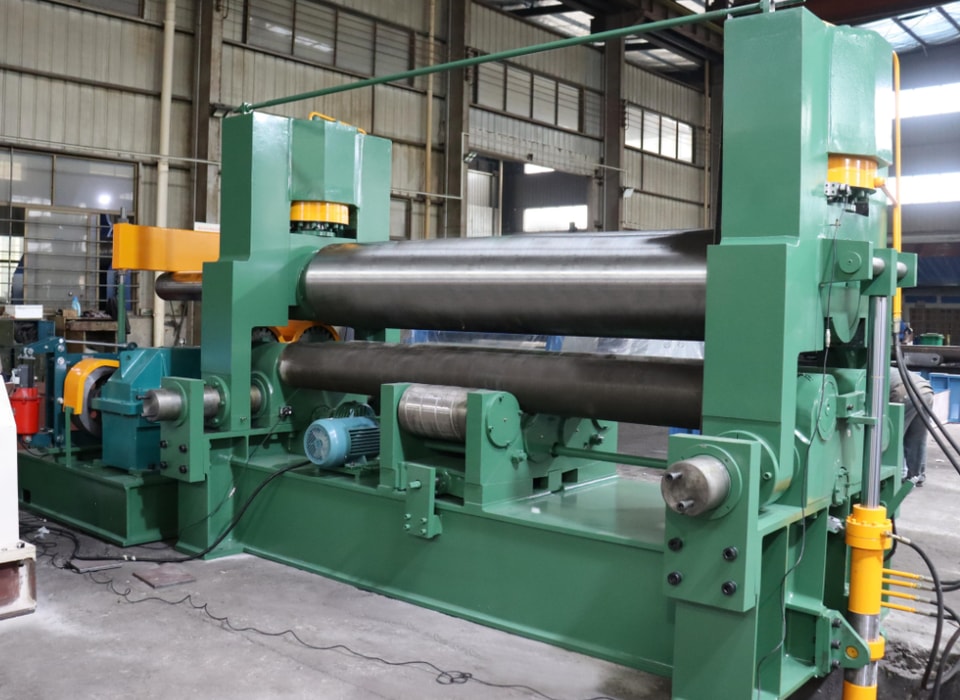

Esta máquina tiene una estructura simétrica de tres rodillos. El rodillo superior se sitúa en el centro, entre los dos rodillos inferiores; un cilindro hidráulico acciona un pistón que desplaza verticalmente el rodillo superior. La potencia se transmite a través de la etapa final de engranajes del reductor principal, que engrana con los engranajes de los dos rodillos inferiores y los hace girar para impulsar el curvado de la chapa.

El principio de funcionamiento es el siguiente: se coloca una chapa metálica plana y dúctil entre los tres rodillos de trabajo de la máquina (dos inferiores y uno superior). La presión descendente del rodillo superior y el giro de los inferiores someten la chapa a un curvado continuo y repetido. Esto provoca una deformación plástica permanente que permite obtener la forma cilíndrica, cónica o parcialmente cilíndrica o cónica deseada.

Una desventaja de esta curvadora hidráulica de tres rodillos es que los extremos de la chapa deben precurvarse con un equipo independiente.

Esta máquina de gran tamaño es adecuada para curvar chapas de más de 50 mm de espesor. Bajo los dos rodillos inferiores se instala una fila de rodillos de apoyo fijos, que reduce la distancia entre ellos, mejora la precisión de la pieza curvada y aumenta el rendimiento general de la máquina.

Procedimiento de mantenimiento de la curvadora de tres rodillos:

1. Lubrique todas las cazoletas de aceite, los puntos de lubricación y las zonas que requieran lubricación manual, siguiendo el esquema de lubricación de la máquina.

2. Utilice la máquina dentro de los parámetros especificados: el espesor de la chapa no debe superar los 20 mm, la longitud no debe exceder los 2500 mm y el límite elástico del material debe ser inferior a 250 MPa.

3. Tras conectar la alimentación, haga girar los rodillos inferiores en ambos sentidos y mueva el rodillo superior hacia arriba y hacia abajo para comprobar que no haya atascos ni roces anormales.

4. Siga estrictamente los procedimientos de procesamiento y los métodos de operación establecidos. Extreme las precauciones de seguridad cuando el rodillo superior alcance su posición más alta o más baja. 5. Las operaciones de subida y bajada del rodillo superior, inclinación y reposición del soporte abatible del extremo, así como la inclinación del rodillo superior, solo pueden realizarse una vez detenido el accionamiento principal.

6. Si durante el funcionamiento se detectan ruidos irregulares, impactos u otras anomalías, detenga inmediatamente la máquina para inspeccionarla.

7. El personal debe coordinarse y seguir las instrucciones del responsable de la operación de curvado de chapas. No se debe poner en marcha la máquina sin la orden del responsable.

8. Durante el curvado de chapas, extreme las precauciones para evitar que la chapa de acero atrape las manos y las arrastre hacia el interior de la máquina.

9. Al utilizar una grúa puente para elevar chapas de acero o cilindros curvados, evite que golpeen la máquina.

Al finalizar el curvado, termine la pieza, retire los materiales y limpie la zona de trabajo. Realice también el mantenimiento necesario del equipo y desconecte la alimentación sin demora.
