Principio de funcionamiento y procedimientos de operación de la curvadora de chapa de cuatro rodillos

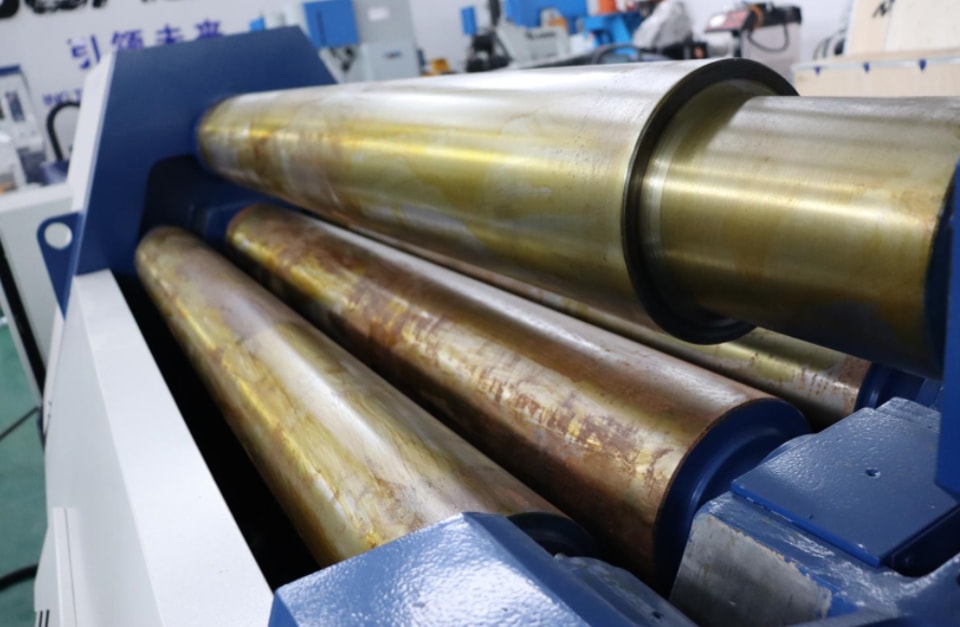

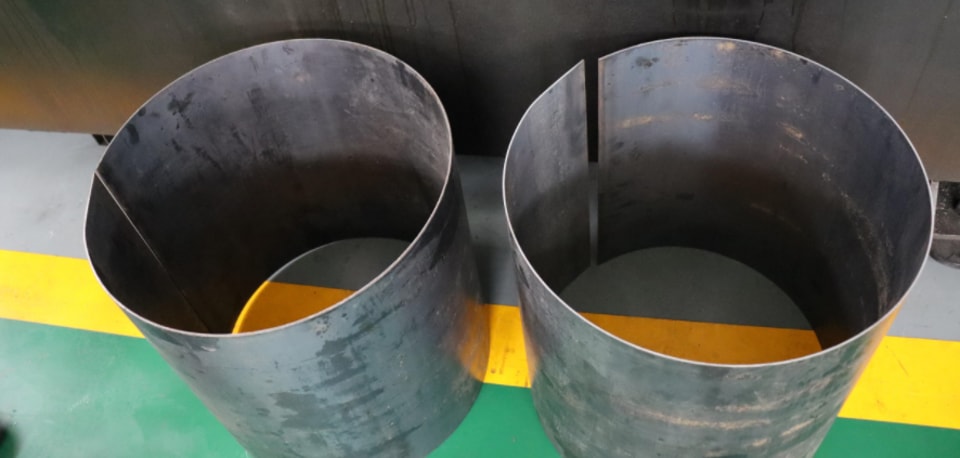

La curvadora de chapa de cuatro rodillos consta de cuatro rodillos. El rodillo superior actúa como accionamiento principal y permanece fijo, mientras que el rodillo inferior sube y baja mediante cilindros hidráulicos situados en ambos extremos. Al elevarse, el rodillo inferior sujeta el borde delantero de la chapa contra el rodillo superior. A continuación, se ajusta según sea necesario la distancia entre los rodillos laterales y el superior para realizar el preb curvado de los extremos de la chapa. Después, se baja el rodillo inferior y se elevan los dos rodillos laterales para curvar la chapa y darle forma cilíndrica.

Toda máquina debe operarse correctamente y de acuerdo con los requisitos del proceso. A continuación, explicamos cómo utilizar correctamente la curvadora de chapa de cuatro rodillos.

La preparación suele incluir los siguientes aspectos:

1. Conocer las funciones de la máquina

La curvadora de chapa es una máquina especializada para conformar metal, capaz de curvar chapas y darles forma cónica, esférica, cilíndrica u otras formas. Se utiliza ampliamente en sectores como la construcción naval, la fabricación de calderas y equipos de vapor, la industria química, la construcción de estructuras metálicas y la fabricación de maquinaria en general.

2. Comprender el principio de funcionamiento de la máquina

Aunque los patrones de movimiento de los rodillos difieren entre las curvadoras de cuatro y tres rodillos, ambas funcionan según el mismo principio: utilizan el principio geométrico de que tres puntos definen un círculo para curvar con distintos radios. El rodillo superior permanece fijo, mientras que el inferior se desplaza verticalmente hacia arriba para sujetar la chapa de acero. Los dos rodillos laterales se acercan al superior—en línea recta o siguiendo un arco—para ajustar el radio de curvatura del cilindro laminado.

3. Familiarizarse con los procedimientos de operación

(1) La curvadora de chapa debe estar a cargo de una persona designada.

(2) Los operarios deben conocer la estructura, las características de rendimiento y los métodos de operación de la máquina. Solo podrán utilizarla con la autorización de la persona responsable.

(3) Antes de poner en marcha la máquina, inspeccione cuidadosamente los dispositivos de seguridad para comprobar que funcionan correctamente.

(4) Durante el funcionamiento, está terminantemente prohibido colocar las manos, los pies u otras partes del cuerpo sobre los rodillos, los componentes de transmisión o la pieza de trabajo.

(5) Si se interrumpe el trabajo, se debe desacoplar el embrague (ponerlo en punto muerto). (6) Las operaciones en las que participe más de una persona deben estar dirigidas por un supervisor designado.

(7) Está terminantemente prohibido sobrecargar la máquina.

(8) Las operaciones de elevación y descenso del rodillo superior, inclinación y reposición del soporte abatible, y equilibrado del rodillo superior solo deben realizarse después de detener el accionamiento principal.

(9) No se deben amontonar piezas de trabajo ni residuos de forma desordenada en la zona de trabajo. La máquina y el área circundante deben mantenerse limpias en todo momento.

(10) Al finalizar el trabajo, se debe desconectar la alimentación eléctrica y cerrar con llave el armario eléctrico.

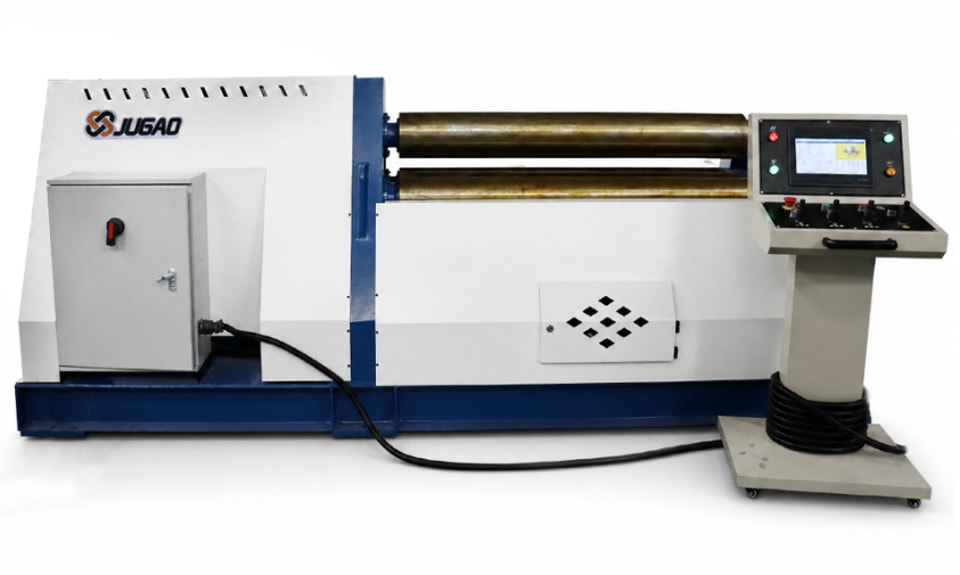

La curvadora CNC de chapa de cuatro rodillos es un equipo de producción fundamental. Es esencial operarla correctamente; de lo contrario, no solo puede dañarse el equipo y alterarse la producción, sino que también pueden producirse consecuencias imprevistas.
