Tipos de máquinas de corte por láser: una visión técnica completa

1. Introducción

Las máquinas de corte por láser son herramientas de fabricación avanzadas que utilizan haces láser de alta potencia para cortar, grabar o marcar materiales con gran precisión. Se utilizan ampliamente en sectores como la automoción, la aeroespacial, la electrónica y la fabricación de metales debido a su precisión, velocidad y versatilidad. Este documento ofrece una clasificación detallada de las máquinas de corte por láser según su fuente láser, aplicación y mecanismos de funcionamiento.

2. Clasificación de las máquinas de corte por láser

Las máquinas de corte por láser pueden clasificarse según:

l Fuente láser

l Configuración de la máquina

l Compatibilidad de materiales

2.1 Por fuente láser

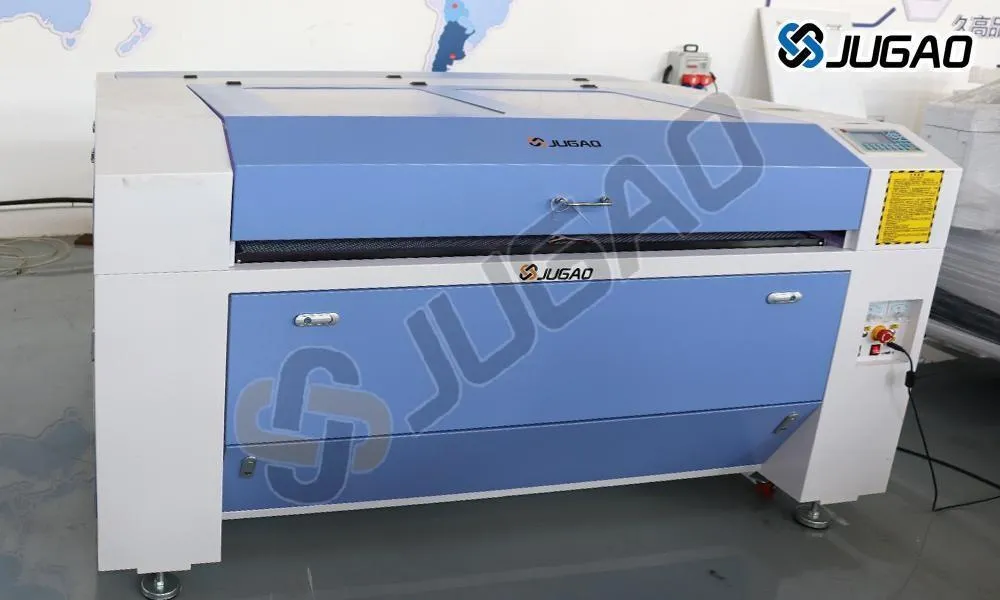

(1) Máquinas de corte por láser de CO₂

l Principio de funcionamiento: Utiliza una mezcla de gases (CO₂, nitrógeno y helio) excitada por descarga eléctrica para generar un haz láser (longitud de onda: 10,6 µm).

l Aplicaciones:

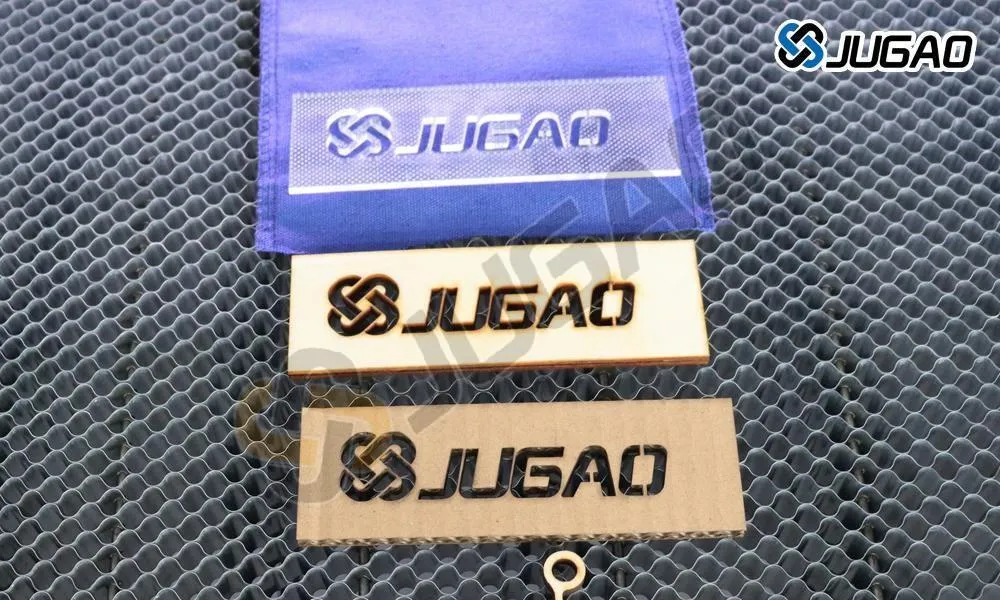

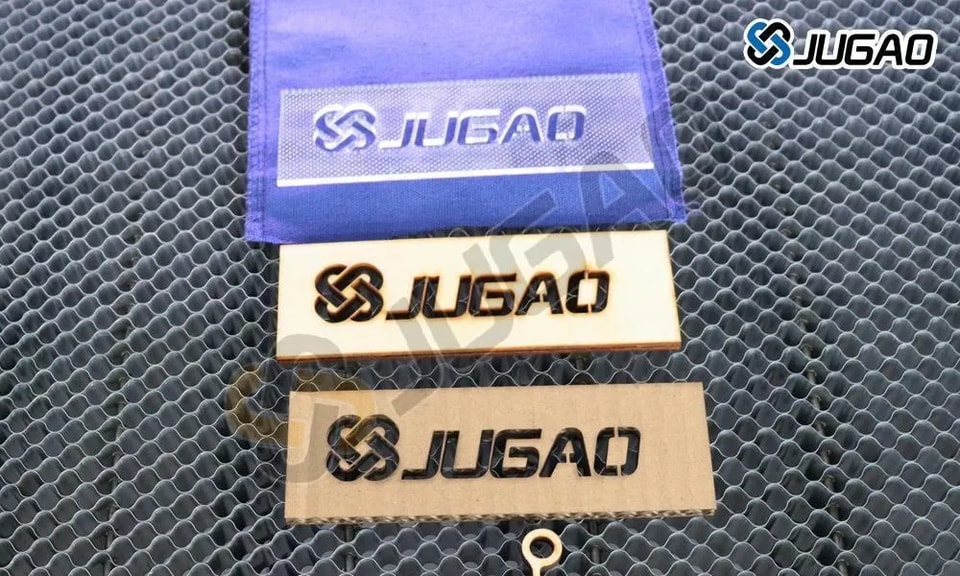

 Corte de materiales no metálicos (madera, acrílico, cuero, plásticos).

 Chapas metálicas delgadas (hasta 20 mm, según la potencia).

l Ventajas:

 Alta eficiencia para materiales orgánicos.

 Bordes de corte lisos.

l Limitaciones:

 Menor eficiencia en metales altamente reflectantes (cobre, aluminio).

 Mayor mantenimiento debido a la necesidad de recarga de gas.

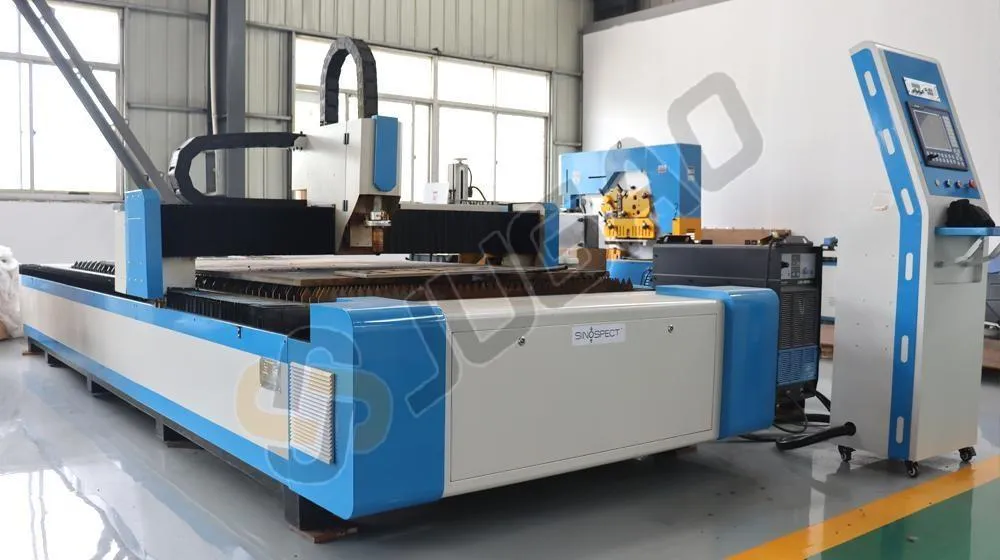

(2) Máquinas de corte por láser de fibra

l Principio de funcionamiento: Utiliza una fuente láser de estado sólido en la que el haz se genera mediante fibras ópticas dopadas (longitud de onda: 1,06 µm).

l Aplicaciones:

 Ideal para metales (acero, aluminio, latón, cobre).

 Corte de precisión a alta velocidad (hasta 50 mm de espesor).

l Ventajas:

 Mayor eficiencia energética (~30 % frente al ~10 % del CO₂).

 Menor mantenimiento (no requiere gas ni espejos).

 Mejor para metales reflectantes.

l Limitaciones:

 Menos eficaz para materiales no metálicos.

(3) Máquinas de corte por láser Nd:YAG/Nd:YVO₄

l Principio de funcionamiento: Láseres de estado sólido que utilizan cristales dopados con neodimio (longitud de onda: 1,064 µm).

l Aplicaciones:

 Grabado fino y microcorte.

 Fabricación de dispositivos médicos.

l Ventajas:

 Alta potencia de pico para operaciones pulsadas.

 Adecuado para materiales muy delgados.

l Limitaciones:

 Menor eficiencia en comparación con los láseres de fibra.

 Altos costos operativos.

2.2 Según la configuración de la máquina

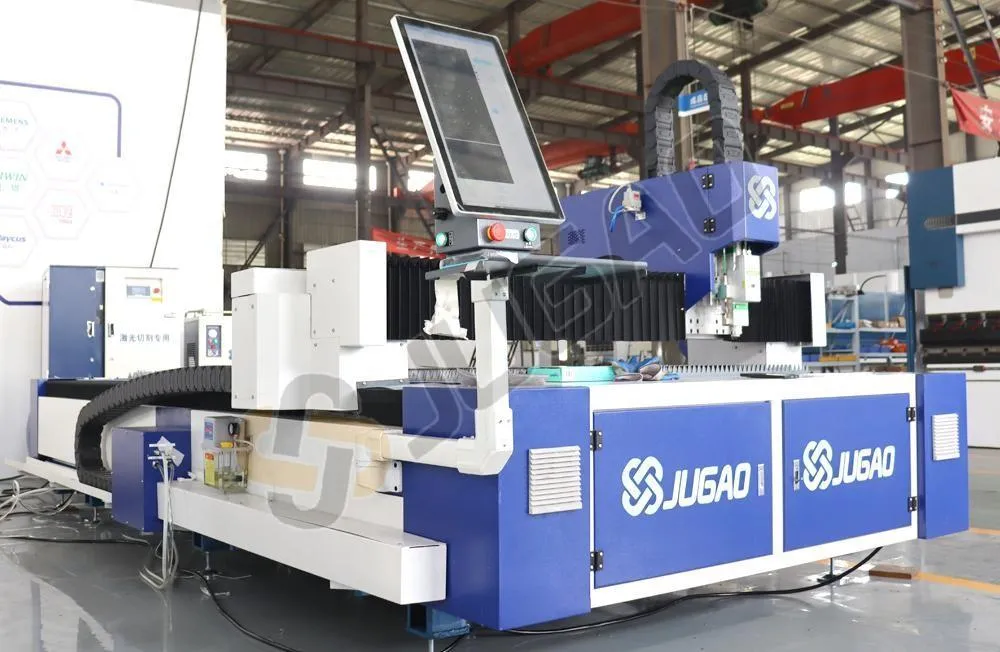

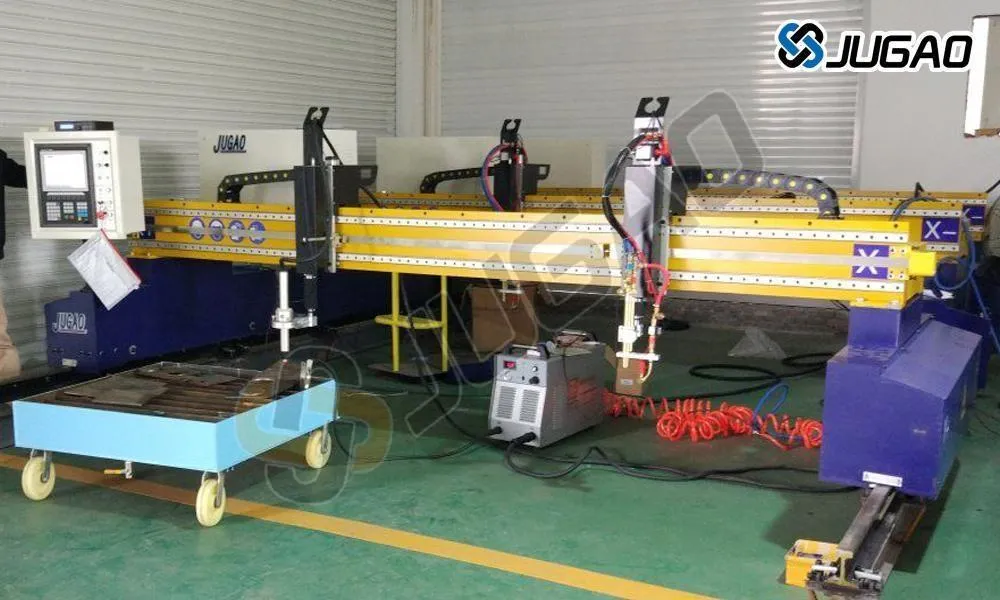

(1) Cortadoras láser de pórtico móvil

l El cabezal láser se mueve a lo largo de los ejes X/Y sobre una pieza de trabajo estacionaria.

l Ideal para: Corte de gran formato (chapa metálica, señalización).

(2) Cortadoras láser de óptica volante

l La pieza de trabajo permanece fija mientras se mueven los espejos/lentes.

l Ideal para: Corte a alta velocidad de materiales delgados.

(3) Cortadoras láser híbridas

l Combina pórtico móvil y óptica volante.

l Ideal para: Equilibrio entre velocidad y precisión.

(4) Cortadoras láser con brazo robótico

l Utiliza un brazo robótico multieje para corte 3D.

l Ideal para: Componentes para automoción y aeroespacial.

2.3 Según la compatibilidad de materiales

3. Parámetros técnicos clave

4. Aplicaciones industriales

l Automotriz: Corte de precisión de componentes del chasis.

l Aeroespacial: Procesamiento de materiales de titanio y compuestos.

l Electrónica: Microcorte de placas de circuito.

l Joyería: Grabado fino y diseños intrincados.

5. Conclusión

Las máquinas de corte láser varían considerablemente en cuanto a la fuente láser, la configuración y la compatibilidad con materiales.Los láseres de fibradominan el corte de metales por su eficiencia, mientras quelos láseres de CO₂siguen siendo ideales para materiales no metálicos. La elección del tipo adecuado depende del material, el espesor, los requisitos de precisión y el presupuesto.

Para obtener más especificaciones técnicas o recomendaciones específicas para su aplicación, consulte con un proveedor de sistemas de corte láser JUGAO CNC MACHINE.
