Tres dimensiones límite del plegado

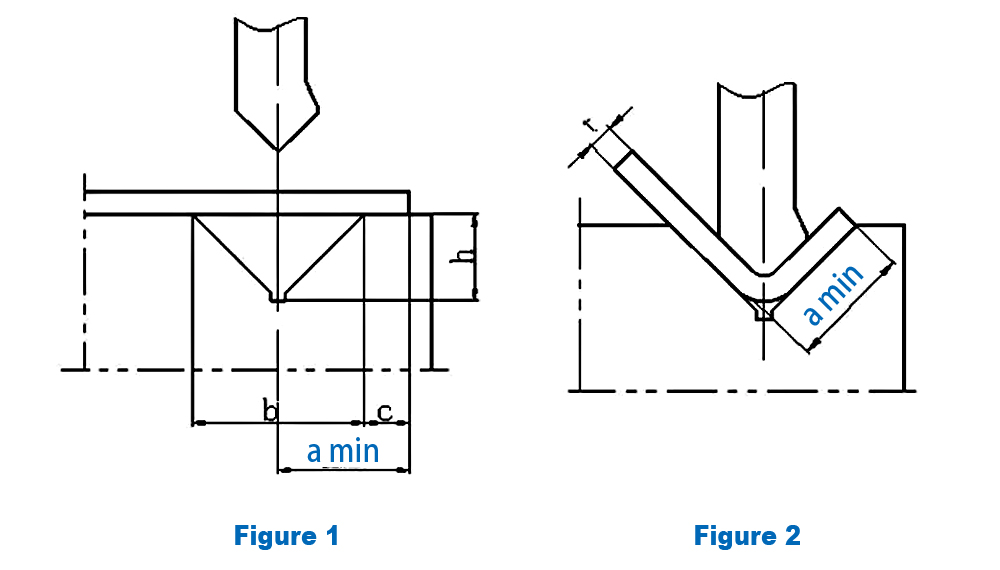

1. El tamaño mínimo del ala c del plegado de chapa está relacionado con el espesor de la chapa

1. El tamaño del ala c para chapas de 1 mm a 3 mm de espesor es de 3 mm;
2. El tamaño del ala c para chapas de espesor superior a 3 mm es igual al espesor de la chapa.

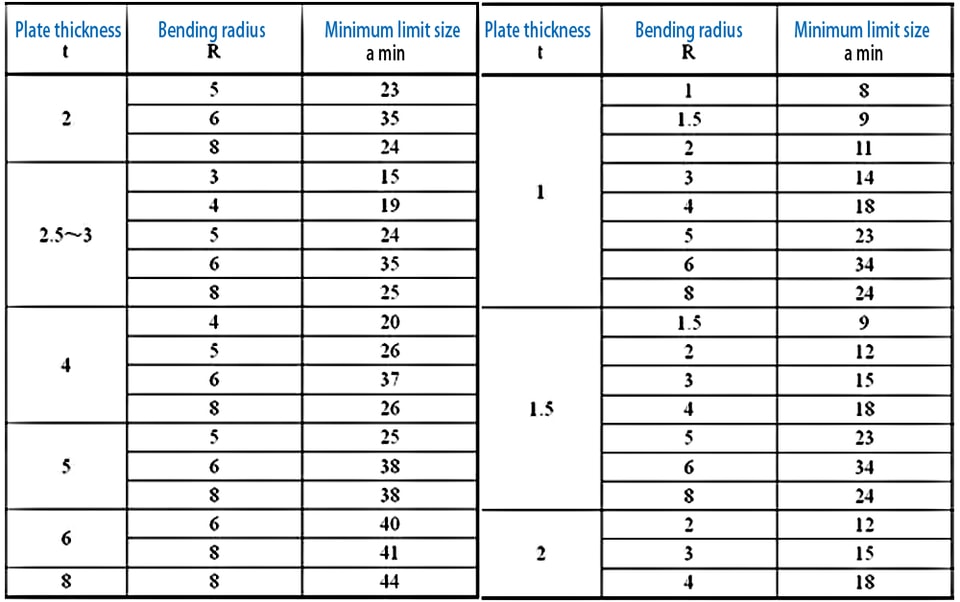

2. La relación entre el tamaño mínimo límite del plegado del borde de la escuadra angular a min (véase la Figura 2) y el espesor de la chapa, el radio de plegado y el tamaño del ala se muestra en la tabla.

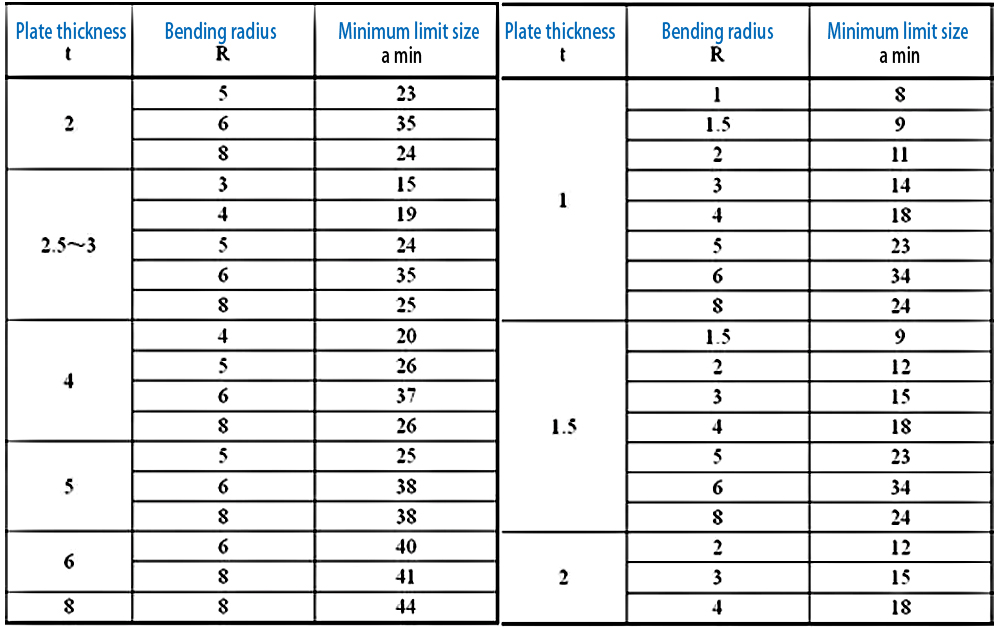

Tamaño mínimo límite del plegado del borde de escuadra angular

3. Tamaño mínimo límite del plegado del borde exterior

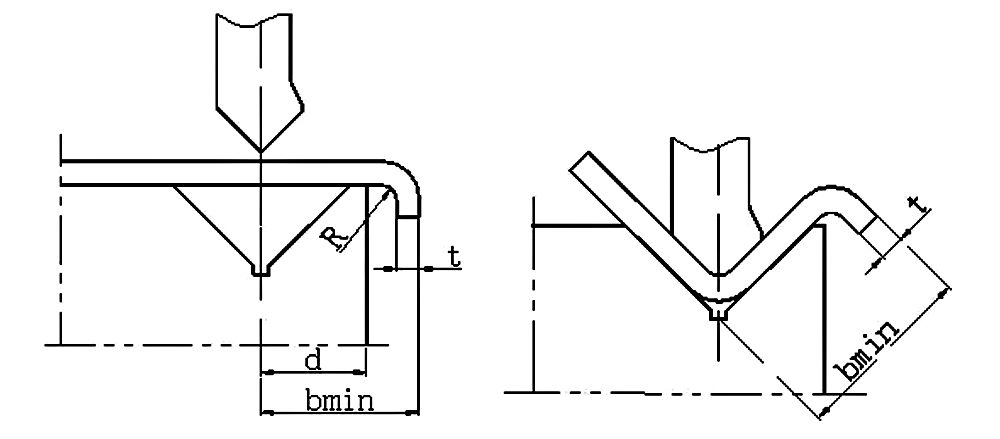

1. La dimensión mínima d desde el centro de la ranura de la matriz hasta el exterior de la matriz
2. La dimensión mínima límite b min desde la línea central de la ranura de la segunda matriz de plegado hasta el exterior del borde recto de la placa

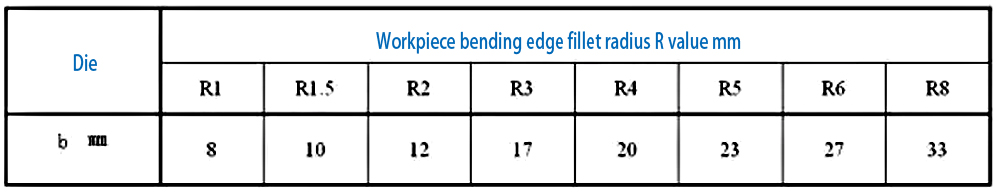

Dimensión mínima desde el centro de la ranura del molde hasta el exterior del molde

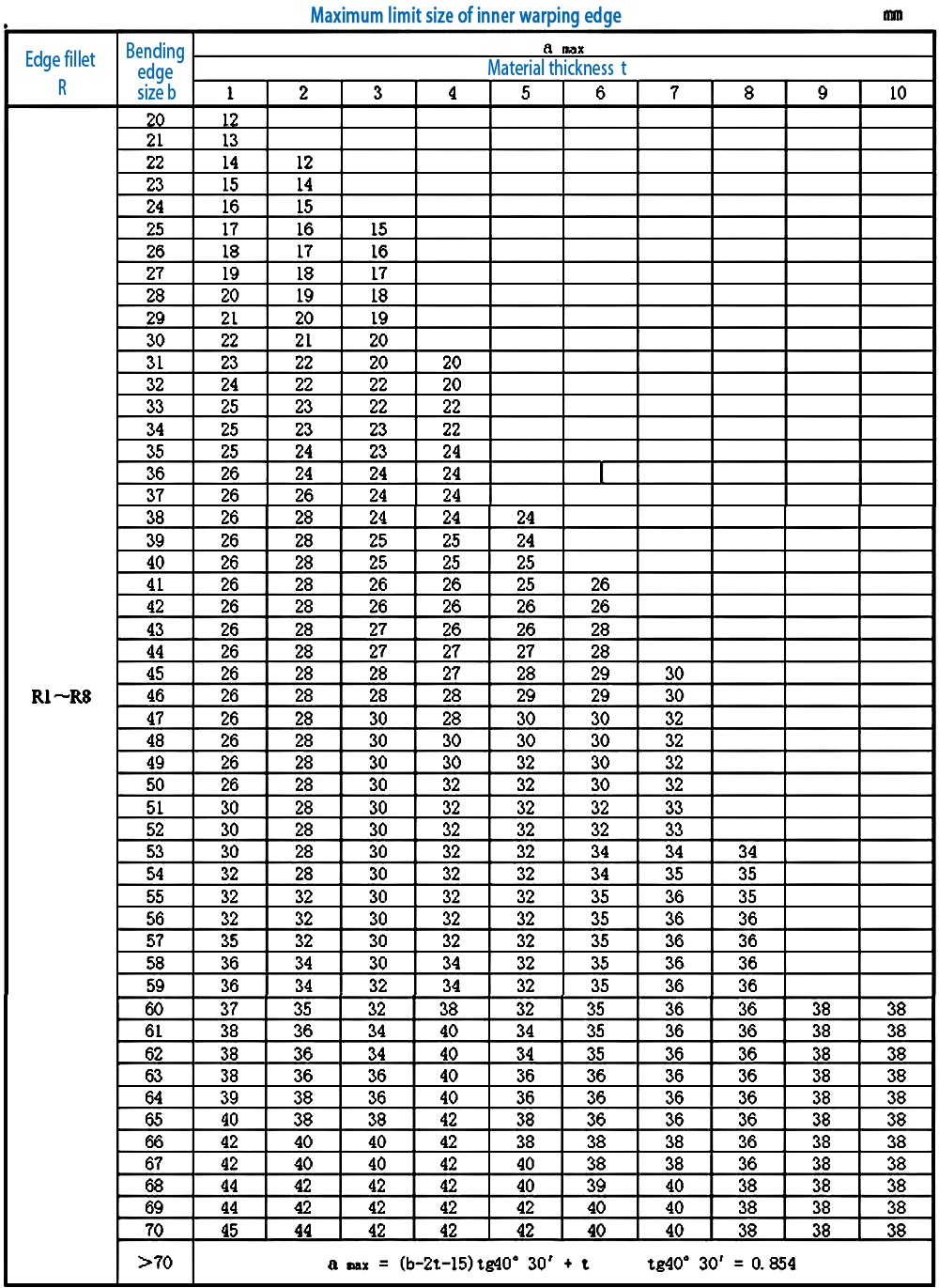

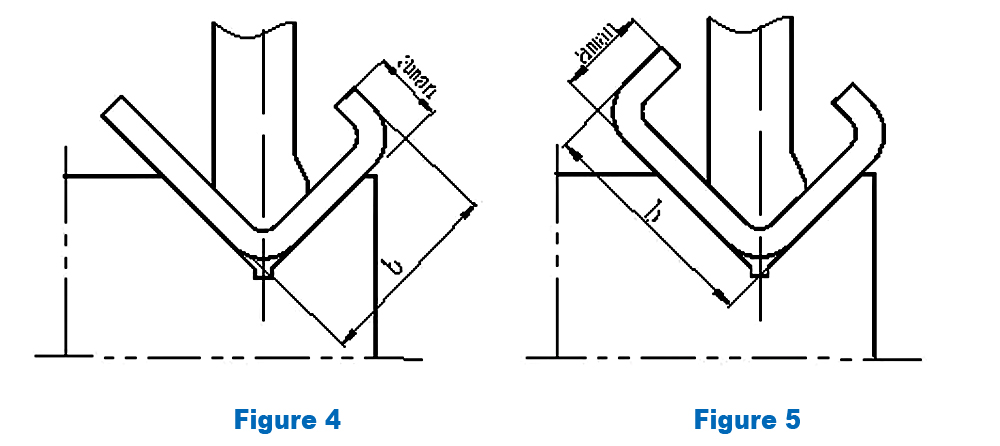

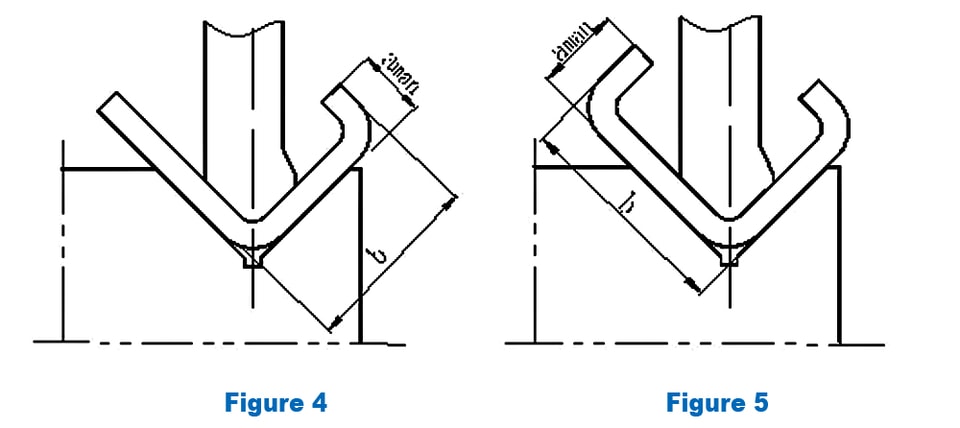

4. El tamaño máximo límite del borde interior de alabeo se muestra en la Figura 4

El tamaño máximo límite de ajuste entre el lado b y el lado a viene determinado por diferentes matrices de corte superiores; véase la dimensión de referencia en la figura siguiente

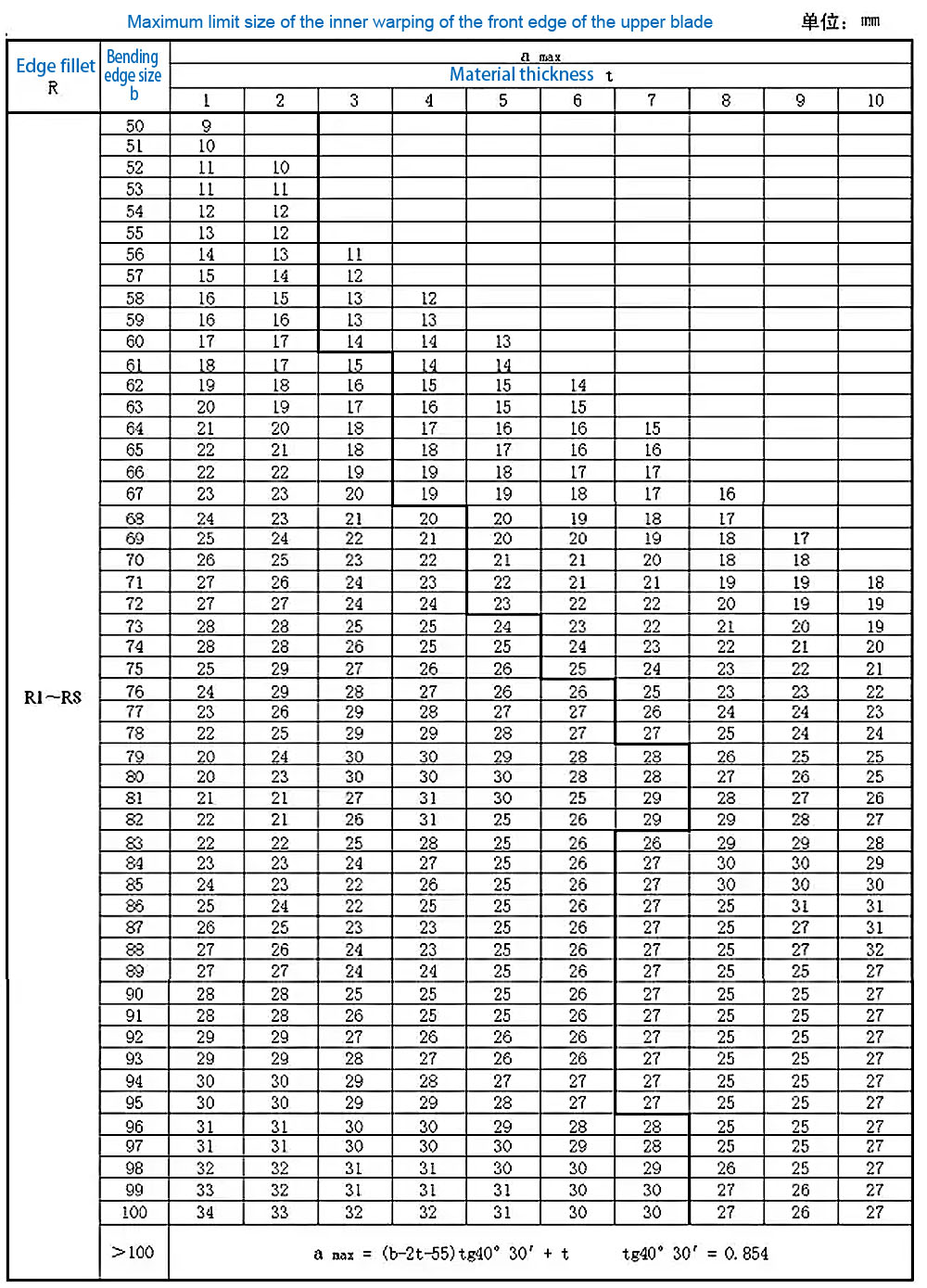

5. El tamaño máximo límite del alabeo interior del borde frontal del filo superior se muestra en la Figura 5. El tamaño máximo límite de ajuste entre el lado b y el lado a se determina según las diferentes matrices del cuchillo superior.
