Procedimiento eficiente para sustituir el espejo reflectante del cabezal de soldadura láser JUGAO

Índice

1. Introducción

2. Herramientas manuales y consumibles necesarios

3. Guía completa de operación paso a paso

￮ Paso 1: Afloje los tornillos de fijación y desmonte la carcasa trasera del motor

￮ Paso 2: Desconecte con cuidado el conector del cable de señal

￮ Paso 3: Afloje el tornillo prisionero superior de bloqueo de posición

￮ Paso 4: Extraiga el módulo funcional del motor

￮ Paso 5: Selle la abertura con cinta de enmascarar para protegerla del polvo

￮ Paso 6: Afloje los tornillos del soporte y sustituya el espejo reflectante

￮ Paso 7: Preste atención a la orientación al instalar el nuevo espejo reflectante

￮ Paso 8: Ajuste con precisión la posición angular del espejo reflectante

￮ Paso 9: Vuelva a insertar el módulo del motor en el cuerpo de la pistola de soldadura

￮ Paso 10: Apriete los tornillos y vuelva a conectar el cable de señal

￮ Paso 11: Realice la calibración de centrado con luz roja

￮ Paso 12: Instale la cubierta trasera del motor y asegure todos los elementos de fijación

4. Resumen final

La sustitución del espejo óptico reflectante es una de las tareas de mantenimiento fundamentales de los cabezales manuales de soldadura láser JUGAO, ya que ayuda a mantener un rendimiento de salida estable y a prolongar la vida útil general del equipo. El mantenimiento periódico adecuado es esencial para los equipos de soldadura láser. Este manual técnico ofrece instrucciones completas para que los operadores sustituyan el espejo reflectante de los cabezales de soldadura JUGAO. Siga estrictamente cada operación indicada para realizar el mantenimiento de forma independiente en las instalaciones y mantener la unidad de soldadura funcionando de manera estable.

Introducción

Realizar correctamente la sustitución del espejo reflectante es fundamental para conservar la alta eficiencia de salida y la precisión de procesamiento de la maquinaria de soldadura láser JUGAO. A medida que aumentan las horas acumuladas de funcionamiento, la superficie del espejo reflectante acumula polvo, salpicaduras metálicas y otras impurezas, lo que provoca gradualmente desgaste superficial y deterioro del rendimiento óptico.

Este deterioro debilita la reflexión y la transmisión del haz láser, reduciendo aún más la calidad del cordón de soldadura. Los componentes ópticos dañados pueden provocar uniones de soldadura defectuosas, un rendimiento insatisfactorio de la máquina y mayores gastos de reparación. Sustituir a tiempo los espejos reflectantes defectuosos evita la disminución de la eficiencia productiva y garantiza que los equipos JUGAO produzcan resultados de soldadura estables y repetibles, conforme a los requisitos de la fabricación industrial.

Esta guía de operación paso a paso permite a los técnicos del taller sustituir el espejo reflectante de forma eficiente sin recurrir a la asistencia de ingenieros externos. Tanto el personal de mantenimiento experimentado como los operadores de primera línea pueden seguir estas instrucciones claras durante cada fase de desmontaje y montaje. Una ejecución correcta no solo restablece el estado óptimo de funcionamiento de la pistola de soldadura, sino que también prolonga la vida útil del equipo. Mantener los espejos ópticos libres de contaminación y arañazos ayuda a reducir las paradas de producción imprevistas, mejorar la seguridad operativa y garantizar la precisión dimensional de la soldadura. Dominar estas técnicas de mantenimiento es una inversión valiosa para la fiabilidad del equipo y la rentabilidad de los proyectos del taller.

Herramientas manuales y consumibles necesarios

Antes de comenzar el desmontaje, prepare con antelación los siguientes materiales:

• Juego de destornilladores de varias medidas

• Cinta protectora de enmascarar

• Espejo reflectante de repuesto original JUGAO, completamente nuevo

• Paños especiales para lentes o paño suave sin pelusa

Preparar estos materiales facilitará todo el proceso de sustitución del espejo y evitará omitir pasos operativos importantes.

Guía completa de operación paso a paso

Este capítulo explica detalladamente las operaciones necesarias para sustituir correctamente el espejo reflectante. Cada procedimiento está diseñado para facilitar su comprensión y permitir que los operadores realicen el mantenimiento de los cabezales de soldadura JUGAO en el taller.

Paso 1: Afloje los tornillos de fijación y desmonte la carcasa trasera del motor

Comience el mantenimiento desenroscando los elementos de fijación del cabezal de soldadura láser JUGAO. Retire con cuidado la carcasa trasera del motor. Esta operación deja expuestos los conjuntos mecánicos internos y crea espacio de trabajo para las tareas posteriores de sustitución del espejo reflectante.

Paso 2: Desconecte con cuidado el conector del cable de señal

Extraiga el conector del cable de señal aplicando una fuerza moderada. Asegure un espacio de trabajo suficiente para el desmontaje posterior. Manipule el mazo de cables con especial cuidado; no arañe ni retuerza los cables, ya que esto dificultaría el montaje posterior.

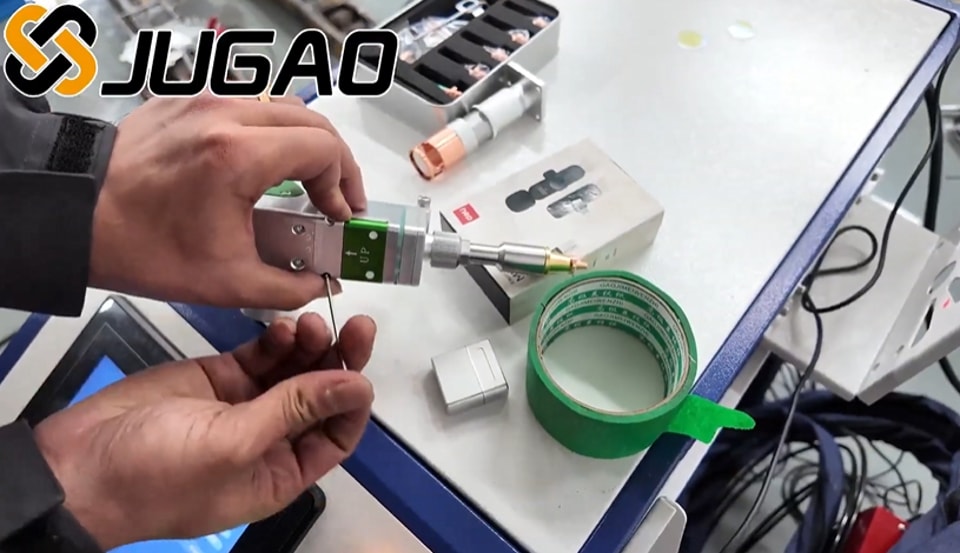

Paso 3: Afloje el tornillo prisionero superior de bloqueo de posición

Localice el tornillo prisionero superior y aflójelo. Esta operación prepara la extracción del módulo del motor, un paso indispensable del proceso de sustitución del espejo reflectante.

Paso 4: Extraiga el módulo funcional del motor

Deslice hacia fuera todo el módulo del motor lenta y firmemente. De este modo accederá al soporte de montaje del espejo reflectante, donde se realizará la sustitución.

Paso 5: Selle la abertura con cinta de enmascarar para protegerla del polvo

Cubra con cinta de enmascarar las aberturas internas expuestas. Esta medida preventiva evita que el polvo, los residuos metálicos y otros contaminantes suspendidos en el aire entren en las cámaras internas de la pistola de soldadura durante la sustitución, preservando la limpieza del entorno óptico interno.

Paso 6: Afloje los tornillos del soporte y sustituya el espejo reflectante

Desenrosque los tornillos de sujeción instalados en el soporte del espejo reflectante. Retire el espejo reflectante antiguo y defectuoso e instale la pieza de repuesto nueva. Manipule siempre los elementos ópticos con sumo cuidado; los arañazos en la superficie perjudicarán el rendimiento de reflexión del haz.

Paso 7: Preste atención a la orientación al instalar el nuevo espejo reflectante

Al instalar el nuevo espejo reflectante, debe orientar su cara receptora de luz hacia el conector del cable. Una orientación correcta sienta las bases para una reflexión óptica óptima y un funcionamiento normal del equipo.

Paso 8: Ajuste con precisión la posición angular del espejo reflectante

Ajuste el ángulo de inclinación del espejo reflectante recién instalado. Compruebe que la amplitud de oscilación hacia la izquierda y la derecha sea uniforme. Esta calibración garantiza una trayectoria de reflexión de la luz adecuada.

Paso 9: Vuelva a insertar el módulo del motor en el cuerpo de la pistola de soldadura

Tras instalar el espejo y ajustar su ángulo, vuelva a colocar con cuidado el módulo del motor en el cuerpo principal de la pistola de soldadura. Asegúrese de que los componentes queden correctamente asentados después de la sustitución.

Paso 10: Apriete los tornillos y vuelva a conectar el cable de señal

Apriete todos los tornillos de fijación correspondientes y, a continuación, vuelva a insertar el conector del cable de señal en su toma correspondiente. Este paso completa el montaje mecánico principal y deja el cabezal de soldadura listo para verificar la alineación.

Paso 11: Realice la calibración de centrado con luz roja

Después de sustituir el espejo reflectante, es necesario ajustar el centrado de la luz roja. Lograr un posicionamiento preciso de la luz roja es esencial para garantizar la precisión de la soldadura láser posterior. La alineación del haz determina directamente el resultado final del procesamiento del equipo de soldadura JUGAO.

Paso 12: Instale la cubierta trasera del motor y asegure todos los elementos de fijación

Vuelva a montar la carcasa trasera del motor en el cuerpo de la pistola de soldadura y apriete por completo todos los tornillos de fijación. Con esto concluye el proceso completo de sustitución del espejo reflectante y el conjunto queda bloqueado para su funcionamiento normal.

Resumen final

Siempre que siga las operaciones descritas por etapas, podrá completar sin problemas la sustitución del espejo reflectante del cabezal de soldadura láser JUGAO. Realizar inspecciones periódicas y sustituir el espejo a tiempo permite mantener la pistola de soldadura en condiciones óptimas de funcionamiento y ofrecer de forma continua un rendimiento de soldadura estable y preciso.

Con este tutorial, el personal en planta podrá realizar este trabajo de mantenimiento de forma independiente, reduciendo los gastos de contratación de servicios técnicos externos.

Cuando todos los pasos se ejecutan correctamente, el equipo de soldadura láser JUGAO puede proporcionar una capacidad de procesamiento fiable para su taller. Recuerde que el mantenimiento oportuno de los espejos ópticos reflectantes es uno de los factores clave para obtener resultados de soldadura de alta calidad en todos sus trabajos de fabricación.
