Este documento describe las principales características y aplicaciones de una roladora de chapa de tres rodillos.

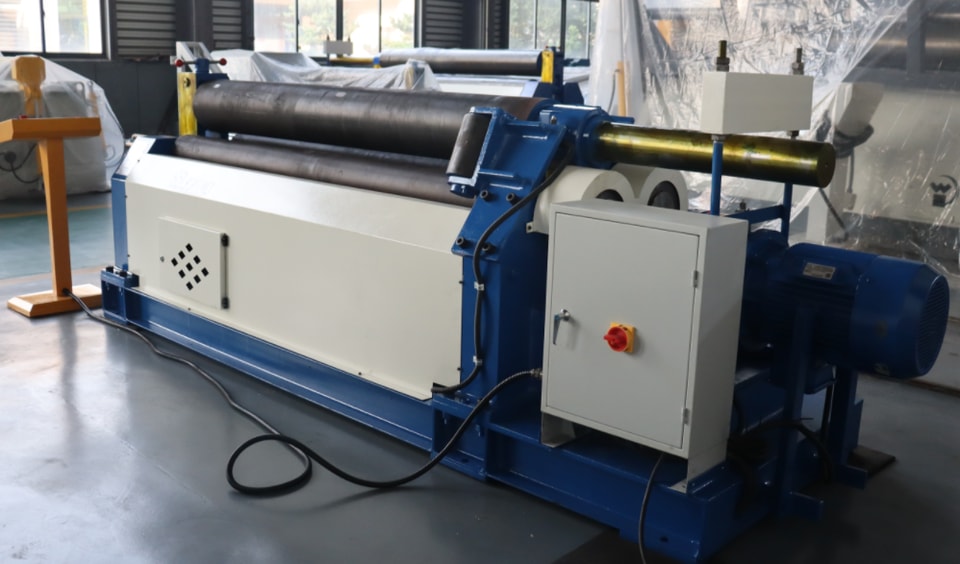

Una roladora de chapa de tres rodillos es una máquina herramienta de conformado utilizada para el doblado continuo de chapa metálica. Puede curvar chapas de diversas formas, como en O, en U y radios R de varios segmentos.

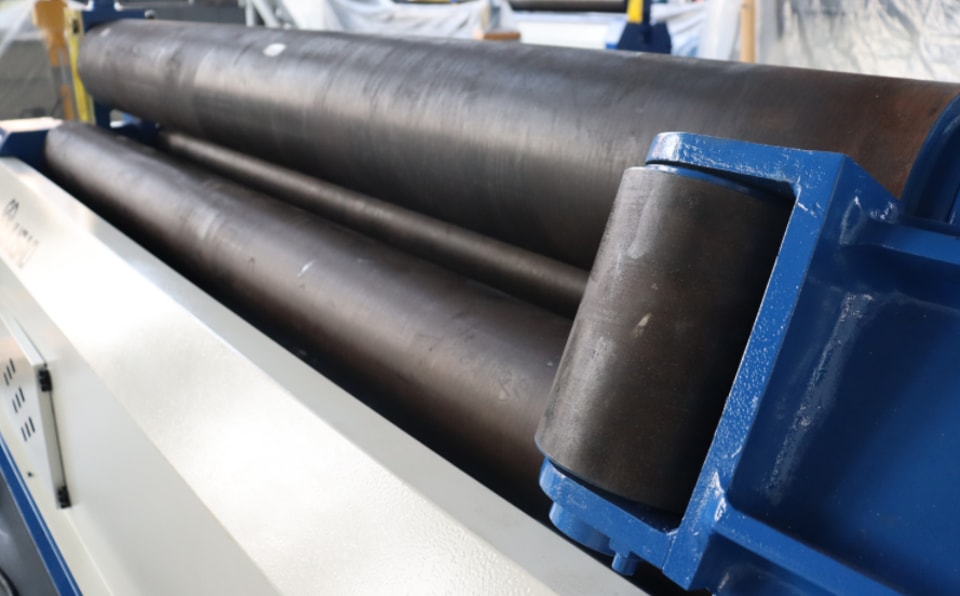

Principio: en una roladora de chapa simétrica, el rodillo superior se mueve verticalmente hacia arriba y hacia abajo mediante el aceite hidráulico en un cilindro hidráulico que actúa sobre un pistón situado de forma simétrica entre los dos rodillos inferiores. Este movimiento vertical es impulsado por el engranaje final del reductor principal, que a su vez acciona la rotación de los dos rodillos inferiores, proporcionando el par necesario para laminar la chapa metálica. Una lámina plana y plástica de metal pasa entre los tres rodillos de trabajo (dos inferiores y uno superior). La presión descendente del rodillo superior y la rotación de los rodillos inferiores hacen que la chapa sufra múltiples pasadas de curvado consecutivas (deformación por compresión de la capa interior, capa media sin cambios y deformación por tracción de la capa exterior), produciendo una deformación plástica permanente y enrollándola hasta formar el cilindro, cono o parte de ellos deseados. Un inconveniente de esta roladora hidráulica de tres rodillos es que los extremos de la chapa deben precurvarse con otros equipos. Esta laminadora de chapa es adecuada para el laminado de placas de gran formato con un espesor de 50 mm o más. Se añade una fila de rodillos de apoyo fijos en la parte inferior de los dos rodillos inferiores para acortar la distancia entre ellos, mejorando así la precisión de la pieza laminada y el rendimiento general de la máquina.

La roladora de chapa de tres rodillos se utiliza ampliamente en las industrias de energía, transporte, petróleo, química, calderería, construcción naval, energía hidroeléctrica y estructuras metálicas. Puede laminar piezas cónicas, circulares y arqueadas.

Características principales:

 1. La capacidad máxima de trabajo de la roladora de chapa se determina por cuatro parámetros principales: espesor máximo de la chapa (espesor de precurvado), ancho máximo de la chapa, material de la chapa a laminar y diámetro mínimo del rodillo en el máximo estándar. La conversión entre estos cuatro parámetros durante la operación constituye la relación de conversión de capacidad de trabajo de la máquina, que se proporciona al usuario en el manual de instrucciones adjunto para facilitar un uso más racional del equipo.

2. Esta máquina puede laminar piezas cónicas. Al laminar piezas cónicas, debido a que la fuerza en un extremo es relativamente mayor, la capacidad de laminado para piezas cónicas debe ser el 60 % de la capacidad de la máquina, y el cono de laminado generalmente no debe superar 30°. No obstante, a medida que disminuyen el espesor y el ancho de la chapa, la carga del equipo se reduce y, en consecuencia, el cono puede aumentarse.

3. Los dos rodillos inferiores tienen grandes diámetros y suficiente resistencia, por lo que el equipo no requiere rodillos de apoyo adicionales, lo que reduce eficazmente la tasa de fallos del equipo.
