¿Cuáles son los puntos clave de la conexión eléctrica de una dobladora de tubos?

Cuando se trata de las conexiones eléctricas de las dobladoras de tubos, he visto demasiados casos: la máquina está ensamblada, las partes mecánicas están bien, pero en cuanto se enciende, da alarma, el servomotor vibra de forma irregular o incluso se quema la placa de accionamiento. En definitiva, el problema siempre resulta estar en las conexiones eléctricas. El cableado parece sencillo, pero hay infinidad de detalles.

La adecuación de la alimentación y la secuencia de fases son fundamentales.

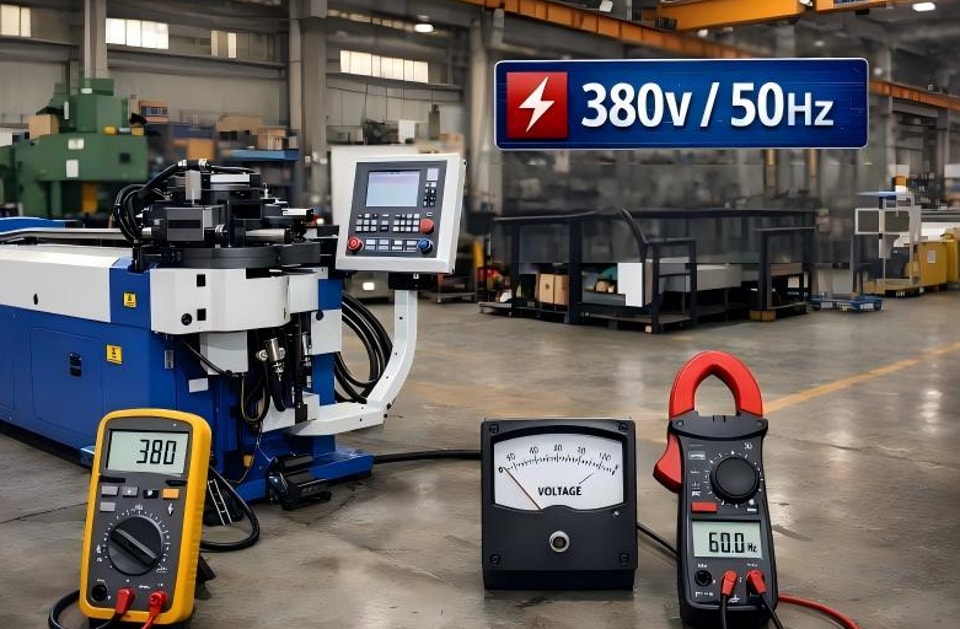

Antes de conectar la alimentación, confirme primero que el voltaje y la frecuencia del taller coincidan con los indicados en la placa de características de la máquina. Una máquina de 380 V conectada a 220 V simplemente no funcionará, y una de 460 V conectada a 380 V puede provocar una alarma del variador por subtensión. Si el voltaje es incorrecto, corregirlo después no servirá de nada.

La secuencia de fases se pasa por alto con facilidad. Si la secuencia de fases de un motor trifásico está invertida, la bomba de aceite girará al revés y el sistema hidráulico no generará presión. En los modelos de dobladoras de tubo con brazo y riesgo de hundimiento por gravedad, la inversión de giro podría hacer que el brazo de doblado caiga de forma inesperada por efecto de la gravedad, lo que supone un riesgo para la seguridad. Antes de hacer un avance por pulsos para una prueba, confirme que el sentido de giro coincide con la flecha de la bomba de aceite; lleva menos de medio minuto.

Especificaciones del cable: no se fíe solo del tamaño

La sección transversal del cable de alimentación debe seleccionarse según la corriente nominal de la máquina, con cierto margen. Los cables más delgados provocarán caídas de tensión bajo cargas elevadas, lo que dará lugar a movimientos débiles del brazo de doblado y ángulos inestables. Algunos talleres, por comodidad, usan los cables que tienen a mano, lo que provoca sobrecalentamiento, envejecimiento del aislamiento y un aumento considerable de la tasa de fallos tras un tiempo de funcionamiento.

Los cables de control y las líneas de señal deben tenderse por separado de los cables de potencia y no agruparse con ellos. Si las líneas de señal del servomotor y del encoder discurren en paralelo a cables de potencia de alta corriente durante una distancia considerable, la interferencia es inevitable. La interferencia con la señal de retroalimentación del ángulo hará que el ángulo del tubo doblado fluctúe.

La puesta a tierra no puede subestimarse.

Una mala puesta a tierra es la causa principal de muchas averías inexplicables. Alarmas del servodrive, fluctuaciones en la señal del encoder, interrupciones de comunicación de la pantalla táctil, fallos ocasionales—muchos problemas, tras la investigación, terminan derivando de una puesta a tierra incorrecta.

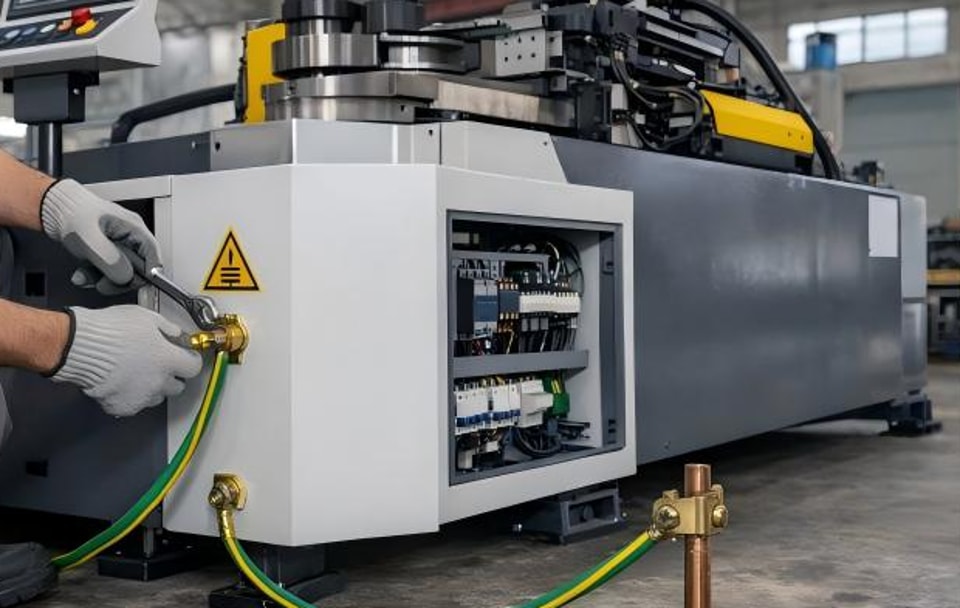

La puesta a tierra debe hacerse por separado, sin compartir el electrodo de tierra con máquinas de soldar ni motores de alta potencia. La resistencia de puesta a tierra debe ser lo más baja posible y el cable de tierra debe ser de cobre y suficientemente grueso. Si las condiciones de puesta a tierra del sistema de distribución eléctrica del taller son deficientes, considere instalar una pica de tierra independiente. Una puesta a tierra adecuada eliminará de forma natural muchas fallas eléctricas.

El paro de emergencia y los circuitos de seguridad deben someterse a pruebas rigurosas.

Un circuito de paro de emergencia no consiste simplemente en conectar los cables; cada componente debe probarse por separado. Al pulsar el botón de parada de emergencia del panel de control, todo movimiento debe detenerse de inmediato, sin demora, y ningún eje debe seguir en movimiento. También deben verificarse los interruptores de las puertas de seguridad y los finales de carrera—la máquina debe detenerse automáticamente o permanecer inmóvil cuando se abra la puerta.

Una prueba correcta en este ámbito garantiza la seguridad del operario. No subestime el tiempo dedicado a probar la parada de emergencia; merece la pena.

Apriete y etiquetado de los bornes de cableado.

En entornos con vibración, los bornes de cableado pueden aflojarse gradualmente. Los bornes flojos aumentan la resistencia de contacto, lo que provoca sobrecalentamiento, arcos eléctricos y señales intermitentes. Utilice el par de apriete adecuado; un apriete excesivo puede dañar los bornes.

Etiquete claramente cada cable: cuál es de alimentación, cuál es de señal y a qué borne conduce. Esto será fundamental al realizar diagnósticos de averías.

Lista de verificación previa al encendido

¿Ha confirmado la secuencia de fases? ¿Está conectado correctamente el cable de tierra? ¿Se han apretado todos los bornes? ¿Se han realizado las pruebas del paro de emergencia y del circuito de seguridad? Una vez completadas estas comprobaciones, encender la máquina prácticamente eliminará los fallos de arranque causados por problemas de cableado.

La estandarización de las conexiones eléctricas determina en gran medida la estabilidad y la tasa de fallos del equipo durante su funcionamiento posterior. ¿Ha tenido algún problema en su taller debido a descuidos en los detalles al cablear equipos?
