Factores que determinan el radio de curvatura en chapa metálica: Una guía técnica completa
Factores que determinan el radio de curvatura en chapa metálica: Una guía técnica completa
El radio de plegado es un parámetro crítico en la fabricación de chapa metálica, ya que afecta la resistencia, el aspecto y la facilidad de fabricación de la pieza. Seleccionar el radio de plegado adecuado garantiza la integridad estructural y evita defectos como grietas o deformaciones. Este documento analiza los factores clave que influyen en el radio de plegado en chapa metálica y ofrece las mejores prácticas para lograr operaciones de plegado óptimas.
Definición del radio de plegado

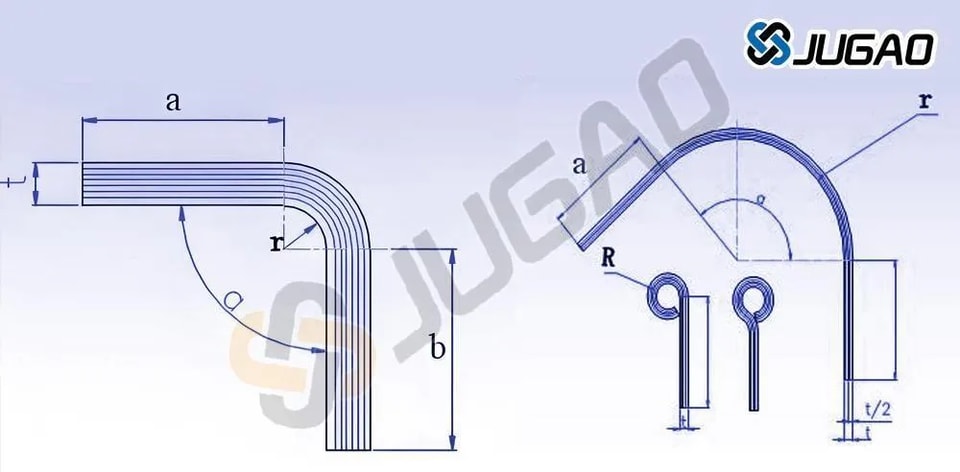

Las funciones deradio de plegadose refiere alradio interiorde una sección de chapa metálica plegada. Se mide desde la curvatura interior del pliegue hasta la línea central del espesor del material.
l Plegado agudo (radio pequeño):Radio casi nulo, que normalmente requiere herramientas especializadas.
l Plegado estándar (radio moderado):Común en la mayoría de las aplicaciones.
l Plegado de gran radio:Se utiliza con fines estéticos o estructurales.
Factores clave que influyen en el radio de plegado
1. Propiedades del material
a) Tipo de material
Los distintos metales presentan diferentes propiedades de ductilidad y elongación:
l Aluminio:Más dúctil, permite plegados más cerrados.
l Acero inoxidable:Más duro, requiere radios de plegado mayores para evitar grietas.
l Acero dulce:Flexibilidad de plegado moderada, ampliamente utilizada en aplicaciones estándar.
l Cobre y latón:Muy dúctiles, adecuados para radios reducidos.
b) Espesor del material (T)
l Regla general:Radio mínimo de plegado ≈1×T (para materiales blandos)a2×T (para materiales más duros).
l Ejemplo:
Aluminio de 2 mm → Radio mínimo =2 mm (1×T).
Acero inoxidable de 2 mm → Radio mínimo =4 mm (2×T).
c) Dirección de la fibra (anisotropía)
l Doblaren paralelo a la fibraaumenta el riesgo de agrietamiento.
l Doblarperpendicular a la fibrapermite radios más pequeños.
2. Herramental y capacidades de la máquina
a) Selección de punzón y matriz
l Aberturas de matriz en V más pequeñaspermiten plegados más cerrados, pero aumentan la tonelaje requerida.
l Matrices más grandesproducen radios mayores, pero reducen la tensión sobre el material.
b) Tonelaje de la plegadora
l Las máquinas de mayor tonelaje pueden lograr plegados más cerrados en materiales más gruesos.
l Un tonelaje insuficiente provoca plegados incompletos o retorno elástico.
c) Material de la herramienta y desgaste
l Las matrices desgastadas o astilladas aumentan el riesgo de defectos superficiales.
l Las herramientas de acero templado mantienen la precisión durante un uso prolongado.
3. Método de plegado

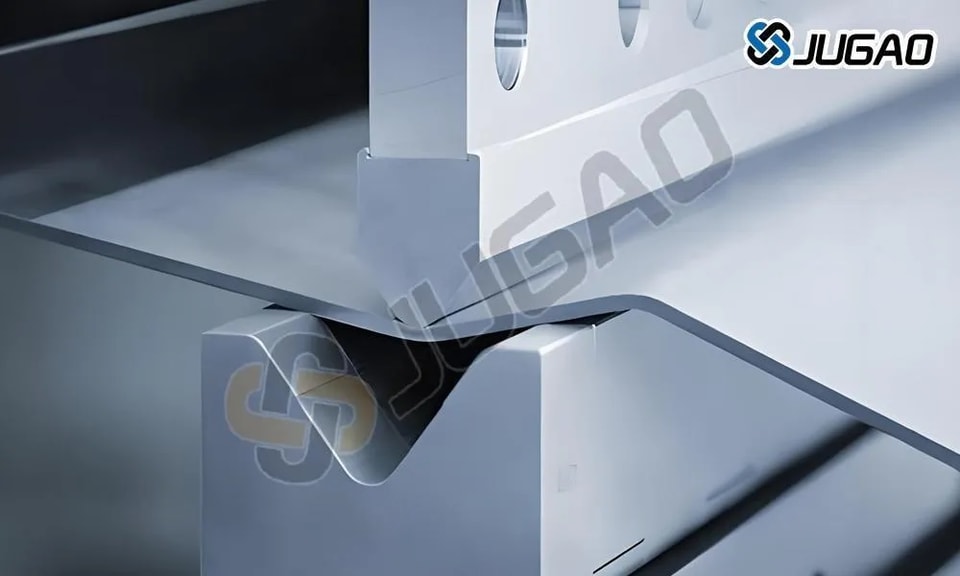

l Plegado al aire:Utiliza un radio de punzón más pequeño, lo que da como resultado un radio de plegado natural basado en la elasticidad del material.
l Aplastado / acuñado:Fuerza el material dentro de la matriz, creando un radio preciso, pero requiere un mayor tonelaje.

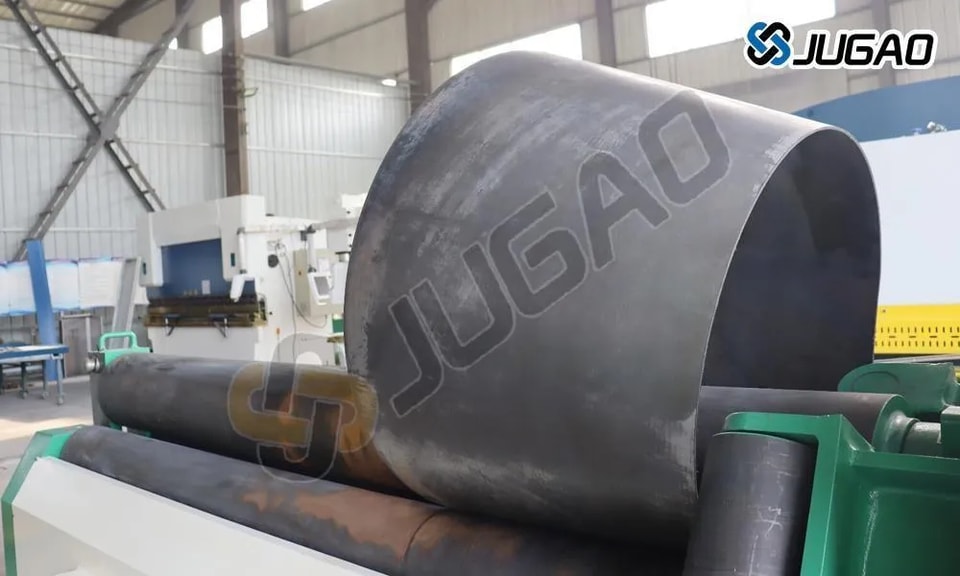

l Plegado por rodillos:Se utiliza para curvas de gran radio (por ejemplo, cilindros).
4. Ángulo de plegado y efecto de retorno elástico
l Los pliegues más cerrados (ángulos agudos)requieren radios menores, pero pueden aumentar el retorno elástico.
l Compensación del retorno elásticodebe considerarse en la programación CNC.
5. Consideraciones sobre el acabado superficial y el recubrimiento
l Las láminas pintadas o recubiertas pueden agrietarse si se doblan demasiado.
l Los tratamientos previos al doblado (p. ej., el recocido) pueden mejorar la conformabilidad.
Cálculo del radio mínimo de doblado
1. Fórmula empírica
Las funciones deradio mínimo de doblado (R_min)puede estimarse como: Rmin=K×T
Donde:
l K= Factor del material (0,5 para aluminio blando, 2 para acero inoxidable).
l T= Espesor del material.
2. Normas del sector (guías de ejemplo)
Material | Radio mínimo de doblado recomendado |
Aluminio blando | 0,5 × T |
Acero dulce | 1 × T |
Acero inoxidable | 2 × T |
Cobre | 0,8 × T |
Defectos comunes por un radio de doblado incorrecto
l Grietas (lado exterior del doblez):debido a un adelgazamiento excesivo.
l Arrugas (lado interior del doblez):por un radio demasiado grande en láminas delgadas.
l Retorno elástico:el material rebota ligeramente después del doblado, afectando la precisión.
l Rayaduras superficiales:por una selección inadecuada del troquel o de la lubricación.
Buenas prácticas para seleccionar el radio de doblado óptimo
l Consulte las fichas técnicas del materialpara conocer los valores de elongación y del factor K.
l Utilice herramientas adecuadas(ancho correcto de la matriz en V, radio del punzón).
l Realice pruebas de dobladoantes de la producción en serie.
l Aplique lubricación para reducir la fricción y el agrietamiento.
l Considere los tratamientos posteriores al doblado (alivio de tensiones, desbarbado).
Conclusión
El radio de doblado en chapa metálica está determinado porlas propiedades del material, el espesor, la herramienta y el método de doblado. Una selección adecuada garantiza la integridad estructural, minimiza los defectos y mejora la fabricabilidad. Siguiendo las directrices del sector y realizando pruebas de doblado, los fabricantes pueden optimizar sus procesos de doblado para obtener resultados de alta calidad.
