¿Qué causa la desviación en el ángulo de curvado?

En el doblado de tubos, la queja de calidad más común es la discrepancia entre el ángulo real y el valor establecido. Esta desviación puede deberse a problemas con los materiales, el equipo, los moldes o el proceso. A continuación se presentan las principales causas y soluciones.

1. Predicción insuficiente del retorno elástico

Causa: Los materiales presentan recuperación elástica después del doblado, especialmente el acero de alta resistencia, el acero inoxidable y el aluminio, que tienen un retorno elástico significativo. Si no se establece en el programa la compensación por sobrecurvado, el ángulo final será demasiado pequeño.

Solución: Mida el retorno elástico mediante pruebas de doblado y aumente en el programa el valor del ángulo de sobrecurvado; o utilice un proceso de doblado por estiramiento para reducir el retorno elástico.

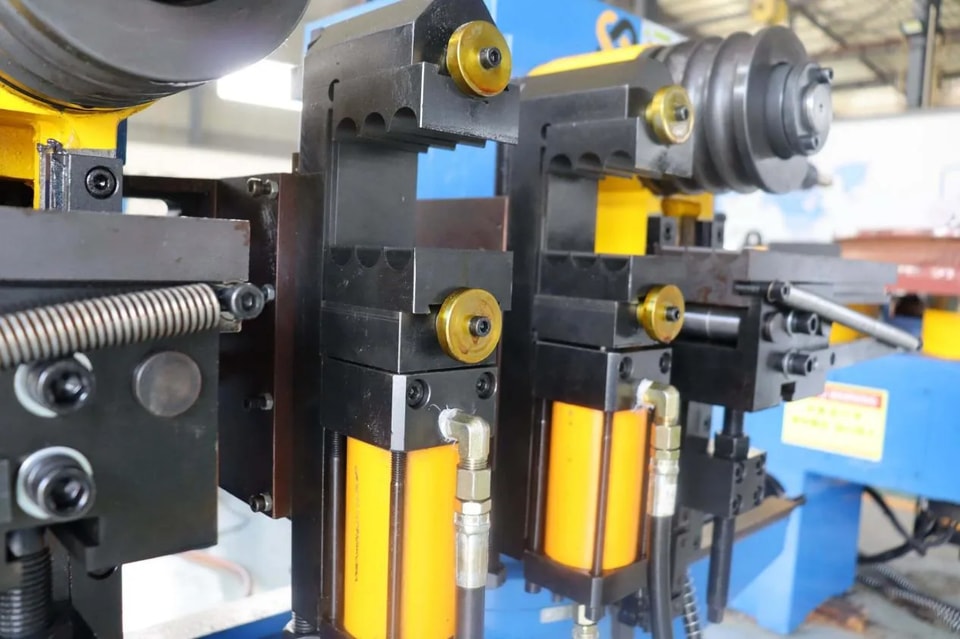

2. Fuerza de sujeción insuficiente o deslizamiento

Causa: Una presión insuficiente del troquel de sujeción provoca el deslizamiento axial del tubo durante el doblado, lo que lleva a un ángulo no controlado.

Solución: Compruebe la presión del cilindro de sujeción para asegurarse de que alcance el valor establecido; limpie la superficie de trabajo del troquel de sujeción; añada textura antideslizante o sustituya el troquel de sujeción si es necesario.

3. Desgaste o aflojamiento del troquel

Causa: El desgaste del troquel de doblado o del troquel de sujeción reduce el ajuste con el tubo; los pernos de fijación del troquel flojos provocan desplazamiento durante el doblado.

Solución: Compruebe el estado de desgaste del troquel y repárelo o sustitúyalo de inmediato; apriete los pernos en diagonal con una llave dinamométrica.

4. Fallo del encoder/sensor de ángulo

Causas: Acoplamiento del encoder flojo, contaminación por aceite en la superficie del sensor, mal contacto del cable de señal, lo que provoca una retroalimentación del ángulo distorsionada.

Soluciones: Compruebe la firmeza del acoplamiento; limpie la superficie del sensor; revise el cableado y recalibre el punto cero.

5. Presión inestable del sistema hidráulico

Causas: Desgaste de la bomba de aceite, válvula de alivio atascada, temperatura del aceite excesivamente alta que provoca fluctuaciones de presión, lo que resulta en una fuerza real inconsistente al doblar hasta la posición correcta.

Soluciones: Compruebe el nivel y la limpieza del aceite hidráulico; limpie o sustituya la válvula de alivio; mantenga la temperatura del aceite entre 35 y 50℃.

6. Posición incorrecta del mandril

Causas: Una extensión excesiva o insuficiente del mandril altera el estado de tensiones durante el doblado del tubo, afectando indirectamente al ángulo.

Soluciones: Ajuste la posición de extensión del mandril; por lo general, el centro de la primera rótula de un mandril de extremo esférico debe quedar 0,5-1,5 mm antes de la línea de corte del troquel de doblado.

7. Velocidad de doblado excesiva

Causas: Durante el doblado a alta velocidad, la deformación del material no puede distribuirse de manera uniforme, lo que cambia las características del retorno elástico y provoca una mala consistencia del ángulo. Solución: Reduzca la velocidad de doblado, especialmente al mecanizar materiales de alta precisión o alta resistencia al retorno elástico.

Secuencia rápida de resolución de problemas

1. Compruebe si la fuerza de sujeción es suficiente (verifique si hay marcas de deslizamiento en el tubo).

2. Verifique el valor de compensación del ángulo de doblado en el programa.

3. Compruebe si el acoplamiento del encoder está flojo.

4. Confirme que la presión del sistema hidráulico y la temperatura del aceite sean normales.

5. Realice una prueba de doblado en la primera pieza y mida, ajustando finamente los parámetros.

Las desviaciones de ángulo se originan principalmente por una compensación insuficiente del retorno elástico o por deslizamiento en la sujeción. El control preciso de estos dos factores puede mejorar significativamente la tasa de aprobación.
