¿Por qué los problemas de temperatura en las dobladoras de tubos provocan defectos de doblado?

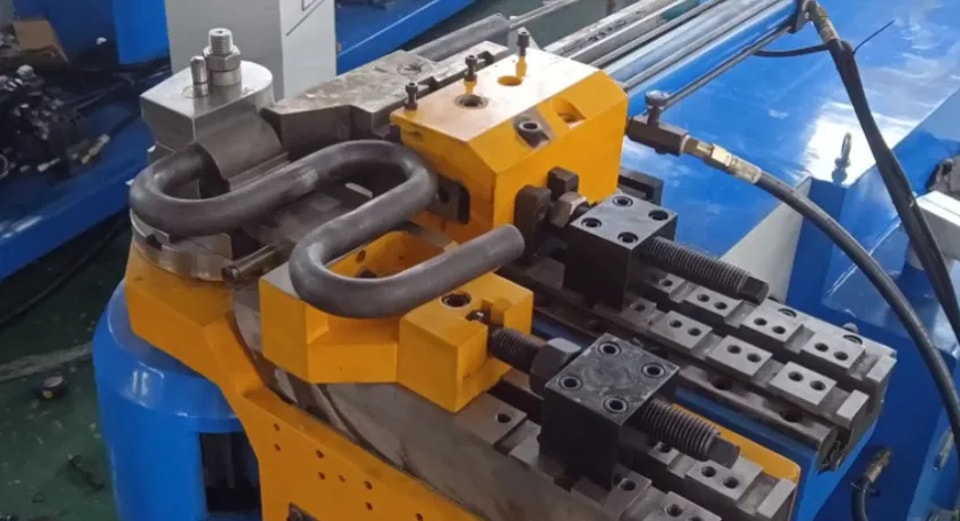

La temperatura es una variable fácil de pasar por alto en el doblado de tuberías. Ya sea la temperatura de la propia tubería o la temperatura de funcionamiento del sistema hidráulico y del molde, cualquier desviación del rango normal provocará directamente defectos de doblado. A continuación se presentan los principales mecanismos y problemas típicos de cómo la temperatura afecta a la calidad del doblado de tuberías.

1. Baja temperatura de la tubería→ Grietas externas

Cuando la temperatura ambiente es baja (especialmente en invierno), la plasticidad de materiales como el acero al carbono y el acero inoxidable disminuye notablemente, y su elongación se reduce. Si se doblan directamente sin precalentamiento, la zona de tracción en la parte exterior de la tubería tiende a superar el límite de deformación, lo que da lugar a microgrietas o incluso grietas pasantes. Este es uno de los defectos más comunes en las temporadas de baja temperatura.

Manifestación típica: aparecen grietas pequeñas y densamente distribuidas en la parte exterior del codo; en casos graves, se separa la pared del tubo.

2. Temperatura anormal del aceite hidráulico→ Ángulo inestable, arrugas

El sistema hidráulico es la fuente de energía de la máquina dobladora de tubos, y la temperatura del aceite afecta directamente la respuesta del sistema y la fuerza de salida:

Temperatura baja del aceite (<15℃): la viscosidad del aceite hidráulico es demasiado alta, lo que provoca una gran resistencia al flujo, un movimiento lento del brazo de doblado y desplazamientos a baja velocidad. La velocidad de doblado fluctúa, lo que provoca una deformación desigual del material, y se forman fácilmente arrugas onduladas en el interior.

Temperatura alta del aceite (>55℃): el aceite se vuelve más fluido, aumenta la fuga interna del sistema y disminuye la fuerza real de doblado. Al mismo tiempo, los sellos envejecen más rápido y las fluctuaciones de presión se vuelven más pronunciadas. El resultado es una mala uniformidad en los ángulos de doblado y dificultad para controlar el springback.

Manifestaciones típicas: grandes desviaciones de ángulo dentro del mismo lote de tubos y arrugas irregulares en la cara interna del codo.

3. Sobrecalentamiento por fricción entre la matriz y la tubería→ Rayaduras superficiales y adherencia del material

Durante el doblado continuo de tubos a alta velocidad, la fricción deslizante entre la tubería y la matriz genera una gran cantidad de calor. Si la lubricación es insuficiente o la refrigeración es inadecuada, la temperatura de la superficie de contacto puede superar los 100℃, lo que conduce a:

Rotura de la película de aceite en el codo, contacto directo metal con metal y rayaduras en la superficie del tubo.

Reblandecimiento local de la superficie de la matriz, lo que hace que el material de la tubería se "pegue" a la cavidad del molde, formando rebaba adherida y rayando aún más los tubos posteriores.

Manifestaciones típicas: aparecen rayaduras axiales amplias en la parte exterior o interior del codo, y acumulación de metal en la superficie de trabajo de la matriz.

4. Sobrecalentamiento localizado de la tubería (por ejemplo, doblado por calentamiento por inducción)→ Reducción del espesor de pared y arrugas

Algunos procesos utilizan calentamiento localizado para ayudar al doblado. Si la temperatura de calentamiento es demasiado alta (superando la temperatura de recristalización del material) o la banda de calentamiento es demasiado ancha, el lado comprimido de la tubería se ablandará en exceso, lo que provocará inestabilidad y arrugas incluso bajo un esfuerzo de compresión relativamente pequeño. Al mismo tiempo, se intensificará la reducción del espesor de pared en el lado sometido a tracción.

Manifestaciones típicas: aparecen arrugas densas y pronunciadas en la parte interior del codo, mientras que el espesor de la pared exterior se vuelve significativamente más delgado o incluso se agrieta.

Recomendaciones para el control de la temperatura

Precalentamiento de la tubería: antes de procesarlas en invierno, almacene las tuberías en el taller durante 24 horas para permitir que se templen, o préntelas hasta superar los 15℃ con un dispositivo de calentamiento (especialmente para acero de alta resistencia y acero inoxidable).

Gestión de la temperatura del aceite: después de arrancar la máquina, haga funcionar el sistema en vacío durante 5-10 minutos para precalentar el aceite hidráulico; durante el procesamiento continuo con carga pesada, encienda el enfriador de aceite para controlar la temperatura del aceite entre 35-50℃.

Lubricación y refrigeración: utilice un aceite especial para doblado de tuberías resistente a altas temperaturas para garantizar una película de aceite continua en la superficie del molde; para el doblado continuo de tuberías a alta velocidad, se puede instalar un dispositivo de microrefrigeración (refrigeración por aire o por niebla de aceite).

Herramientas de monitoreo: instale un termómetro infrarrojo o un termopar para supervisar en tiempo real la temperatura superficial del molde y de las tuberías. Si la temperatura supera el umbral establecido (por ejemplo, molde > 80℃), reduzca la velocidad o detenga la máquina para disipar el calor.

La temperatura no es un factor secundario en el proceso de doblado de tubos, sino un factor crucial que determina el éxito o el fracaso. Un control adecuado de la temperatura puede reducir significativamente defectos como grietas, arrugas y rayaduras.
